در زیرساخت‌های شبکه و دیتاسنتر، سرعت کارت شبکه به‌تنهایی تعیین‌کننده کیفیت و سرعت ارتباط نیست. برای برقراری اتصال بین سرور، سوئیچ، تجهیزات ذخیره‌سازی و سایر اجزای شبکه معمولاً به قطعه‌ای به نام Transceiver Module یا ماژول ترنسیور نیاز داریم. این ماژول وظیفه ارسال و دریافت سیگنال را بر عهده دارد و بسته به مدل می‌تواند ارتباط شبکه را از طریق فیبر نوری یا بسترهای مسی برقرار کند.
در سرورها و تجهیزات شبکه HPE نیز انواع مختلفی از ماژول‌های SFP، SFP+، SFP28، QSFP+ و QSFP28 مورد استفاده قرار می‌گیرند. انتخاب اشتباه ماژول ممکن است باعث عدم شناسایی توسط کارت شبکه، کاهش سرعت لینک یا حتی برقرار نشدن ارتباط شود. به همین دلیل قبل از خرید ماژول HPE باید نوع پورت، سرعت مورد نیاز، نوع کابل و فاصله بین تجهیزات مشخص شود.

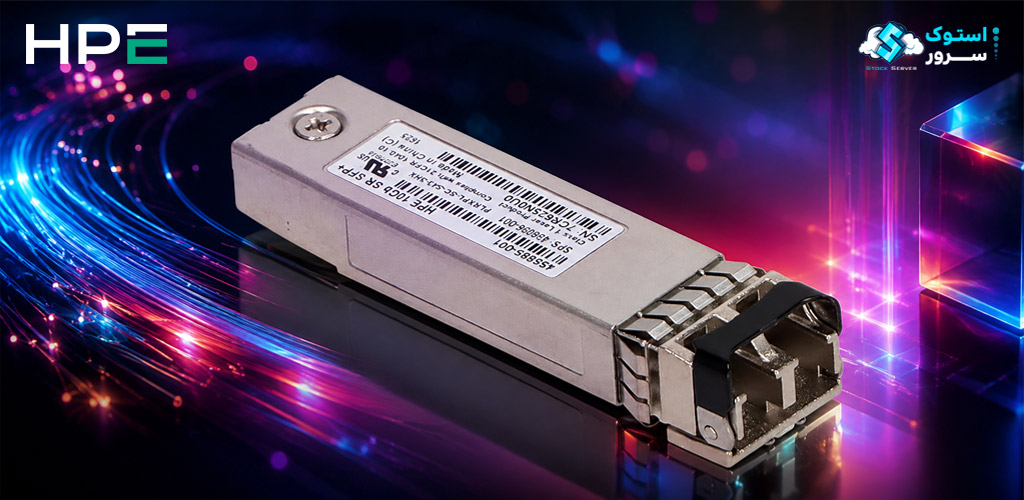

ماژول Transceiver HPE چیست؟
ماژول Transceiver یک قطعه کوچک و قابل تعویض است که داخل پورت کارت شبکه، سوئیچ یا سایر تجهیزات ارتباطی نصب می‌شود. وظیفه اصلی آن تبدیل سیگنال دستگاه به سیگنالی قابل انتقال روی بستر شبکه و انجام فرآیند معکوس در سمت دریافت‌کننده است.
در ارتباطات فیبر نوری، Transceiver سیگنال الکتریکی را به سیگنال نوری تبدیل می‌کند و در سمت مقابل نیز سیگنال نوری مجدداً به داده الکتریکی تبدیل می‌شود. برخی مدل‌ها نیز برای ارتباط روی کابل‌های مسی طراحی شده‌اند.
یکی از مزایای مهم ماژول‌های قابل تعویض HPE انعطاف‌پذیری بالای آن‌ها است. با انتخاب Transceiver مناسب می‌توان یک کارت شبکه یا سوئیچ را برای سرعت‌ها، فاصله‌ها و بسترهای ارتباطی متفاوت مورد استفاده قرار داد.
انواع ماژول HPE و تفاوت SFP، SFP+، SFP28 و QSFP
ماژول SFP
ماژول SFP یکی از شناخته‌شده‌ترین انواع Transceiver است و معمولاً برای ارتباطات 1Gbps مورد استفاده قرار می‌گیرد. این ماژول‌ها در شبکه‌های گیگابیتی، سوئیچ‌ها و برخی کارت‌های شبکه سروری کاربرد دارند و بسته به مدل می‌توانند برای ارتباط فیبر نوری یا مسی استفاده شوند.
ماژول SFP+
ماژول SFP+ برای پهنای باند بالاتر طراحی شده است و یکی از رایج‌ترین گزینه‌ها برای شبکه‌های 10GbE محسوب می‌شود. بسیاری از سرورهای HPE مجهز به کارت شبکه 10Gb دارای پورت SFP+ هستند و می‌توان آن‌ها را با Transceiver یا کابل DAC سازگار به سوئیچ شبکه متصل کرد.
ماژول SFP28
ماژول SFP28 معمولاً برای ارتباطات 25GbE استفاده می‌شود. این استاندارد در زیرساخت‌های جدیدتر، دیتاسنترها، محیط‌های مجازی‌سازی و سرورهایی که حجم زیادی از اطلاعات را منتقل می‌کنند کاربرد دارد.
ماژول QSFP+ و QSFP28
خانواده QSFP برای پهنای باندهای بالاتر طراحی شده است. QSFP+ معمولاً در شبکه‌های 40GbE و QSFP28 در ارتباطات 100GbE استفاده می‌شود. این ماژول‌ها بیشتر در دیتاسنترها، ارتباط بین سوئیچ‌های پرظرفیت و زیرساخت‌هایی با ترافیک شبکه بالا دیده می‌شوند.
تفاوت ماژول Single-Mode و Multi-Mode چیست؟
یکی از مهم‌ترین موارد هنگام انتخاب ماژول HPE، تعیین نوع فیبر است. در این بخش معمولاً باید بین Single-Mode و Multi-Mode انتخاب شود. انتخاب صحیح به فاصله ارتباط، نوع کابل فیبر، طول موج و مشخصات Transceiver بستگی دارد.
فیبر Multi-Mode معمولاً برای ارتباطات کوتاه‌تر داخل اتاق سرور، رک یا دیتاسنتر استفاده می‌شود. ماژول‌های SR یا Short Range نمونه رایجی برای چنین کاربردهایی هستند. در مقابل، Single-Mode برای انتقال اطلاعات در فاصله‌های بیشتر مناسب است و معمولاً ماژول‌هایی مانند LR یا Long Range در چنین شبکه‌هایی مورد استفاده قرار می‌گیرند.
در نتیجه صرفاً یکسان بودن شکل دو ماژول به معنی سازگاری آن‌ها نیست. نوع فیبر، طول موج، کانکتور، استاندارد ارتباطی و فاصله قابل پشتیبانی باید قبل از خرید بررسی شوند.
برای سرور HPE چه ماژولی بخریم؟
برای انتخاب Transceiver مناسب سرور HPE ابتدا باید مدل دقیق Network Adapter یا کارت شبکه مشخص شود. کارت شبکه ممکن است دارای پورت SFP، SFP+، SFP28 یا QSFP باشد و هرکدام برای استانداردها و سرعت‌های مشخصی طراحی شده‌اند.
برای مثال اگر کارت شبکه سرور دارای پورت 10Gb SFP+ باشد، باید Transceiver یا کابل سازگار با این استاندارد انتخاب شود. در زیرساخت 25GbE نیز معمولاً کارت شبکه و ماژول SFP28 مناسب نیاز خواهد بود.
سمت دیگر ارتباط نیز باید بررسی شود. اگر روی سرور یک ماژول 10Gb نصب شود اما پورت یا Transceiver سمت سوئیچ با استاندارد مورد نظر سازگار نباشد، لینک ممکن است برقرار نشود یا با سرعت مورد انتظار فعالیت نکند.
هنگام خرید ماژول HPE چه مواردی را بررسی کنیم؟
انتخاب Transceiver فقط براساس ظاهر ماژول یا عدد سرعت درج‌شده روی آن کافی نیست. برای جلوگیری از مشکلات سازگاری بهتر است مشخصات کامل سرور و شبکه قبل از خرید بررسی شود.
- نوع پورت: SFP، SFP+، SFP28، QSFP+ یا QSFP28
- سرعت شبکه: 1Gb، 10Gb، 25Gb، 40Gb یا 100Gb
- نوع بستر ارتباطی: فیبر نوری، کابل مسی یا DAC
- نوع فیبر: Single-Mode یا Multi-Mode
- فاصله ارتباط: فاصله واقعی بین سرور، سوئیچ و سایر تجهیزات
- سازگاری: سازگاری Transceiver با Network Adapter و تجهیزات سمت مقابل
آیا می‌توان از DAC به جای ماژول فیبر استفاده کرد؟
برای ارتباطات کوتاه داخل رک یا بین تجهیزات نزدیک، همیشه نیازی به خرید دو ماژول فیبر و کابل فیبر جداگانه نیست. در بسیاری از سناریوها می‌توان از DAC یا Direct Attach Cable استفاده کرد.
DAC کابلی است که اجزای اتصال مورد نیاز در دو سمت آن قرار گرفته‌اند و برای ارتباطات کوتاه دیتاسنتری می‌تواند انتخابی اقتصادی با تأخیر کم باشد. این کابل‌ها برای سرعت‌های مختلف مانند 10Gb، 25Gb، 40Gb و بالاتر عرضه می‌شوند.
برای فاصله‌های بیشتر معمولاً استفاده از فیبر نوری و Transceiver مناسب گزینه انعطاف‌پذیرتری است. به همین دلیل DAC بیشتر برای اتصال سرور به سوئیچ در یک رک یا فواصل کوتاه مورد استفاده قرار می‌گیرد.
چرا سازگاری ماژول HPE اهمیت دارد؟
یکی از اشتباهات رایج هنگام خرید Transceiver این است که فقط به سرعت اسمی آن توجه شود. ممکن است دو ماژول هر دو 10Gb باشند، اما استاندارد نوری، طول موج، نوع فیبر یا سازگاری آن‌ها با تجهیزات شبکه متفاوت باشد.
در زیرساخت‌های سازمانی بهتر است قبل از خرید، Part Number ماژول، مدل کارت شبکه، مدل سرور و مدل سوئیچ بررسی شود. استفاده از Transceiver ناسازگار ممکن است باعث عدم شناسایی ماژول، ایجاد خطای سازگاری یا ناپایداری ارتباط شود.
ماژول HPE برای شبکه 10Gb، 25Gb و 100Gb
اگر زیرساخت شبکه بر پایه 10GbE طراحی شده باشد، معمولاً SFP+ یکی از رایج‌ترین گزینه‌ها است. شبکه 10Gb برای بسیاری از فایل سرورها، دیتابیس‌ها، محیط‌های مجازی‌سازی و سرویس‌های سازمانی پهنای باند مناسبی فراهم می‌کند.
در محیط‌هایی که تعداد ماشین‌های مجازی افزایش یافته یا حجم انتقال داده بیشتر است، استفاده از 25GbE و SFP28 می‌تواند پهنای باند بیشتری در اختیار سرور قرار دهد و گلوگاه شبکه را کاهش دهد.
برای دیتاسنترهای بزرگ‌تر و ارتباطات پرظرفیت نیز استانداردهای 40GbE و 100GbE و خانواده QSFP کاربرد دارند. انتخاب سرعت باید براساس نیاز واقعی انجام شود و استفاده از سریع‌ترین Transceiver لزوماً برای تمام سرورها ضروری نیست.
جمع‌بندی؛ کدام ماژول HPE مناسب شبکه شماست؟
انتخاب ماژول HPE باید براساس سرعت مورد نیاز، نوع کارت شبکه، فاصله ارتباط و بستر انتقال انجام شود. برای شبکه‌های گیگابیتی معمولاً SFP، برای ارتباطات 10Gb مدل SFP+، برای شبکه‌های 25Gb مدل SFP28 و برای پهنای باندهای بالاتر خانواده QSFP مورد استفاده قرار می‌گیرند.
اگر فاصله سرور و سوئیچ کوتاه باشد، DAC می‌تواند گزینه‌ای مناسب و اقتصادی باشد؛ در حالی که برای ارتباطات طولانی‌تر معمولاً استفاده از فیبر نوری منطقی‌تر است. همچنین هنگام انتخاب Single-Mode یا Multi-Mode باید نوع فیبر، فاصله و مشخصات فنی ماژول بررسی شود.
در نهایت قبل از خرید Transceiver Module HPE بهتر است مدل دقیق سرور، کارت شبکه، سوئیچ، نوع پورت و سرعت مورد نیاز مشخص شود. این بررسی باعث می‌شود ماژولی انتخاب شود که علاوه بر سازگاری صحیح، پهنای باند و پایداری مورد انتظار شبکه را نیز تأمین کند.
