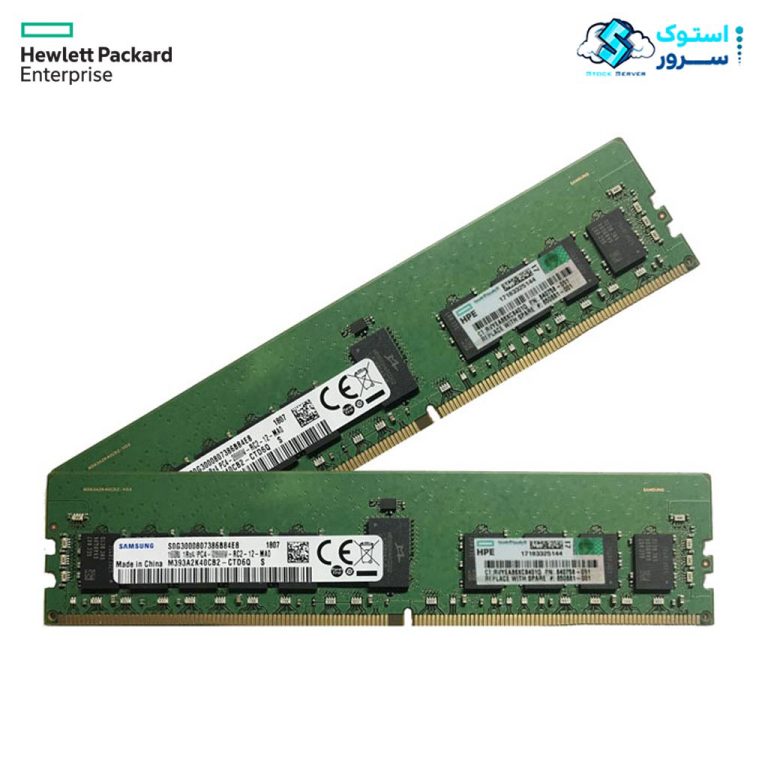

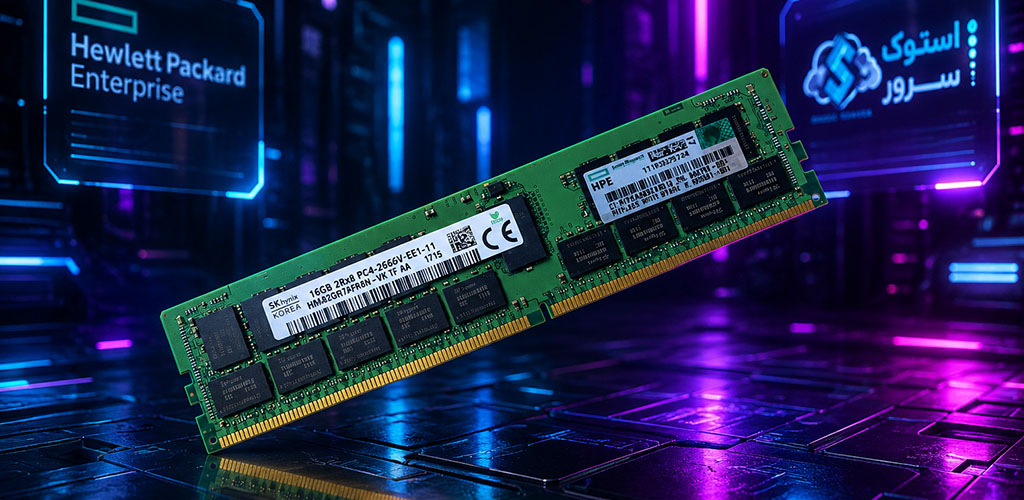

رم سرور HPE 16GB PC4-2666 (DDR4-2666) UDIMM (879507-B21)

معرفی رم سرور HPE 16GB PC4-2666 UDIMM 2Rx8 CAS-19

رم‌های سرور سری HPE DDR4 Standard Memory برای کاربرانی طراحی شده‌اند که به دنبال استفاده در محیط‌های عمومی، خانگی یا سرورهایی با نیازهای غیرحساس هستند. ماژول HPE 16GB DDR4-2666 UDIMM، با سرعت 2666 MT/s (واحد MT/s نشان‌دهنده میلیون انتقال در ثانیه است)، علاوه بر مناسب بودن برای کاربردهای روزمره، به دلیل مصرف انرژی بهینه، عملکرد قابل اعتماد و پایداری بالا، می‌تواند گزینه‌ای مناسب برای سرورهای کوچک و متوسط نیز باشد. این رم با فناوری ECC همراه است تا خطاهای حافظه را اصلاح کند و سطح ثبات سیستم را افزایش دهد، حتی در محیط‌های کاری سرور.

رم سرور HPE 16GB DDR4-2666 UDIMM با پارت نامبر 879507-B21 یک حافظه با ظرفیت مناسب و عملکرد پایدار است که به‌طور ویژه برای سرورهای HPE طراحی شده است. این ماژول Dual Rank x8 با ظرفیت 16 گیگابایت و سرعت 2666 MT/s، عملکرد بهینه و پایداری بالا را برای سرورهای کوچک و متوسط فراهم می‌کند و گزینه‌ای ایده‌آل برای کاربردهای عمومی مانند وب‌سرورها، فایروال‌ها و کنترلرهای شبکه محسوب می‌شود. همچنین این رم به دلیل توانایی ارائه عملکرد پایدار، در سناریوهایی مثل مجازی‌سازی، پردازش داده‌ها و محاسبات ابری سبک نیز مناسب است.

خانواده HPE DDR4 2666 UDIMM Standard Memory برای سرورهای نسل دهم (HPE Gen10) و برخی مدل‌های منتخب نسل نهم طراحی شده است. این رم‌ها از پردازنده‌های Intel Xeon E5 سری V4 و V3 پشتیبانی می‌کنند و با فرکانس 2666 MT/s سازگاری دارند. ماژول 16GB این سری نیز کاملاً با این سرورها هماهنگ است و به کاربران سرورهای کوچک و متوسط، ترکیبی از عملکرد بالا و پایداری حافظه را ارائه می‌دهد.

تفاوت بین رم‌های Unbuffered (UDIMM) و Registered (RDIMM) :

این حافظه ها  با سرورهای دهم (Gen10) و برخی سرور های نسل 9  که مادر برد آن ها از قابلیت آنبافر (UDIMM)  پشتیبانی می کند سازگار است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 16GB 2666 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

تفاوت بین HPE Standard Memory و HPE Smart Memory از نظر ساختار، کارایی، و یکپارچگی با سیستم‌های سرور HPE :

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

–

ویژگی‌های برجسته:

ram server 16gb ddr4 2666hz 879507-B21  سرور با ویژگی Dual Rank و x8 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است.

پارت نامبر های این محصول i  879507-B21 ,  P06773-001 ,  879527-091 می باشد.

برای مشاهده سایر رم های 16 گیگابایت “ کلیک کنید “

مشخصات رم سرور HPE 16GB PC4-2666 UDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 16GB 2666 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم‌های سرور معمولاً در بازه ظرفیت 8GB تا 256GB تولید می‌شوند و هر ماژول در قالب DIMM نصب می‌گردد. بسته به نوع ماژول و تکنولوژی به‌کار رفته، برخی حافظه‌ها مانند LRDIMM و فناوری 3DS قادرند ظرفیت‌هایی تا 512GB را نیز ارائه دهند. ظرفیت کل حافظه نصب‌شده در یک سرور، علاوه بر تعداد اسلات‌های موجود روی مادربورد، به معماری پردازنده و محدودیت‌های پشتیبانی‌شده توسط آن نیز وابسته است.

ماژول حافظه سرور مورد بررسی، با پارت نامبر 879507-B21، دارای ظرفیت 16 گیگابایت است. این ماژول با طراحی Dual Rank x8 و فرکانس 2666 MT/s، گزینه‌ای مناسب برای سرورهای کوچک و متوسط به شمار می‌آید و علاوه بر فراهم کردن عملکرد پایدار، بهینه‌سازی مصرف انرژی و پشتیبانی از فناوری ECC را نیز ارائه می‌دهد. چنین ویژگی‌هایی باعث می‌شوند این رم برای کاربردهای عمومی، سرورهای وب، کنترلرها و حتی محیط‌های مجازی‌سازی سبک مناسب باشد و عملکرد سرور را در طولانی‌مدت تضمین کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 16GB DDR4 برابر 2666 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تاخیر حافظه معمولاً با واحد CL (CAS Latency) نشان داده می‌شود و مقدار پایین‌تر آن به معنای پاسخگویی سریع‌تر ماژول رم است. هرچه عدد CL کمتر باشد، حافظه می‌تواند درخواست‌های پردازنده را با سرعت بیشتری پردازش کند و عملکرد کلی سیستم بهبود می‌یابد.

ماژول سرور HPE 16GB DDR4-2666 UDIMM با پارت نامبر 879507-B21 از فرکانس 2666 MT/s بهره می‌برد و نرخ تاخیر آن برابر با CL19 (19-19-19) است. این مشخصات نشان می‌دهد که رم علاوه بر ارائه ظرفیت مناسب، سرعت پاسخگویی و عملکرد قابل قبولی برای سرورهای کوچک و متوسط دارد و توانایی پشتیبانی از کاربردهای عمومی و پردازش‌های سبک را به خوبی فراهم می‌کند.

ولتاژ کاری (Voltage) :

ولتاژ کاری یا Operating Voltage نشان‌دهنده میزان جریانی است که یک ماژول حافظه برای عملکرد صحیح به آن نیاز دارد. با پیشرفت نسل‌های مختلف رم، ولتاژ کاری ماژول‌ها به تدریج کاهش یافته است. کاهش ولتاژ علاوه بر کاهش مصرف انرژی، باعث تولید حرارت کمتر و در نتیجه افزایش پایداری و طول عمر حافظه می‌شود.

برای ماژول سرور HPE 16GB DDR4-2666 UDIMM با پهنای باند PC4-21300، ولتاژ کاری برابر 1.2 ولت است. این مقدار ولتاژ پایین، ترکیبی از بهره‌وری انرژی و عملکرد پایدار را فراهم می‌کند و به سرورها امکان می‌دهد با مصرف کمتر انرژی، کارایی مطمئن و پایداری طولانی‌مدت داشته باشند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 16 گیگ مورد بررسی ما از نوع UDIMM (Unbuffered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول اشاره دارد که به‌طور هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. از دید کنترلر، هر Rank مانند یک واحد مستقل عمل می‌کند، حتی اگر همه تراشه‌ها روی همان ماژول قرار داشته باشند.

یک ماژول DIMM می‌تواند دارای Single Rank (یک رنک)، Dual Rank (دو رنک)، Quad Rank (چهار رنک) و در برخی ماژول‌های LRDIMM حتی Octal Rank (هشت رنک) یا بیشتر باشد. لازم است بدانیم که Rank یک ویژگی معماری و مهندسی حافظه است و قطعه سخت‌افزاری جداگانه‌ای محسوب نمی‌شود.

وجود چند Rank باعث افزایش پهنای باند موثر حافظه می‌شود. وقتی ماژول رم دارای چند Rank باشد، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمانی که یک Rank مشغول پردازش است، Rank دیگر آماده پاسخگویی باشد (Memory Interleaving). این مکانیزم به طور قابل توجهی کارایی و پهنای باند رم را افزایش می‌دهد.

نمایش رنک معمولاً به صورت Single (1R)، Dual (2R)، Quad (4R) و Octal (8R) انجام می‌شود. ماژول HPE 16GB DDR4-2666 UDIMM با پارت نامبر 879507-B21 از نوع Dual Rank (2R) است و بنابراین از مزایای پهنای باند بالاتر و کارایی بهتر در سرورهای کوچک و متوسط بهره می‌برد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم 16GB DDR4 879507-B21 دارای هشت بیت داده (x8) در هر تراشه می باشد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 16GB با پارت نامبر 879507-B21 از نوع DIMM و با فرکانس 2666hz می باشد.ماژول  رم سرور 16GB با پارت نامبر 879507-B21 از نوع UDIMM یا آنبافر است. رم 16GB با پارت نامبر 879507-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
