رم سرور HPE 128GB PC4-2666 (DDR4-2400) LRDIMM (815102-B21)

معرفی رم سرور HPE 128GB PC4-2666 LRDIMM 2Rx4 CAS-22

رم سرور HPE 128GB DDR4-2666 با پارت نامبر 815102-B21 یک ماژول LRDIMM با فناوری 3DS و ساختار Octal Rank (8Rx4) است که برای سرورهای نسل دهم HPE و بالاتر طراحی شده است. این حافظه با سرعت 2666MT/s (استاندارد PC4-21300) و پشتیبانی از ECC، پایداری و عملکرد بالایی را در محیط‌های سازمانی فراهم می‌کند.

به دلیل معماری Load-Reduced، فشار الکتریکی روی کنترلر حافظه کاهش یافته و امکان استفاده از ظرفیت‌های بسیار بالا در هر سرور فراهم می‌شود. این رم بیشتر برای مجازی‌سازی گسترده، پایگاه‌داده‌های حجیم و زیرساخت‌های دیتاسنتری سنگین مناسب است، نه کاربردهای سبک یا عمومی.

 تفاوت بین رم‌های (LRDIMM) Load Reduced و Registered (RDIMM) :

حافظه های سری HPE DDR4 SmartMemory ، به دلیل فرآیند و آزمون هایی که شرکت HPE روی آن ها انجام می دهد از نظر  عملکرد، قابلیت اطمینان و بهره‌وری ، آیده آل هستند .

این ماژول حافظه با سرورهای نسل دهم (Gen10) اچ‌پی سازگار است و تنها در صورتی روی برخی مدل‌های نسل نهم قابل استفاده خواهد بود که سرور به‌صورت رسمی از حافظه‌های LRDIMM پشتیبانی کند. در عمل، مدل 128GB 3DS Octal Rank با سرعت 2666MT/s عمدتاً برای پلتفرم‌های Gen10 و بالاتر طراحی شده است.

از نظر پردازنده، پشتیبانی از فرکانس 2666MT/s وابسته به CPU سرور است. این سرعت توسط پردازنده‌های Intel Xeon Scalable 2nd Generation (نسل دوم زئون اسکیلبل – مورد استفاده در سرورهای Gen10) پشتیبانی می‌شود.

در مقابل، پردازنده‌های سری Intel Xeon E5-2600 v4 و Intel Xeon E5-2600 v3 حداکثر از فرکانس‌های پایین‌تر (2400 و 2133MT/s) پشتیبانی می‌کنند و امکان استفاده از سرعت 2666MT/s را ندارند.

بنابراین، رم HPE 815102-B21 128GB DDR4-2666 LRDIMM برای سرورهای Gen10 مجهز به پردازنده‌های سازگار با فرکانس 2666 طراحی شده و بهترین عملکرد خود را در همین پلتفرم‌ها ارائه می‌دهد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 128GB 2666 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 128GB 2666MT/s 815102-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

ram server 128gb ddr4 2666hz 815102-B21  سرور با ویژگی Octal Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصولi 815102-B21 ، 850883-001 ، 840760-091می باشد.

مشخصات رم سرور HPE 128GB PC4-2666 LRDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 128GB 2666 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

حافظه‌های سروری در مقایسه با رم‌های دسکتاپ، تنوع ظرفیتی بسیار گسترده‌تری دارند و معمولاً در بازه 8GB تا 256GB برای هر ماژول DIMM تولید می‌شوند. در نسل‌های جدیدتر، مخصوصاً در ماژول‌های LRDIMM مبتنی بر فناوری 3DS (Stacked Die)، این ظرفیت می‌تواند به 512GB در هر اسلات نیز برسد. استفاده از فناوری Load-Reduced باعث کاهش بار الکتریکی روی کنترلر حافظه شده و امکان به‌کارگیری ماژول‌های با چگالی بالا را فراهم می‌کند.

میزان حافظه قابل پشتیبانی در هر سرور فقط به ظرفیت یک ماژول محدود نمی‌شود؛ بلکه تعداد اسلات‌های مادربرد، تعداد کانال‌های حافظه پردازنده و نوع CPU نقش تعیین‌کننده‌ای در حداکثر ظرفیت نهایی دارند. به همین دلیل، در سرورهای دیتاسنتری می‌توان به چند ترابایت حافظه RAM دست یافت.

مدل مورد بررسی ما با پارت نامبر 815102-B21 از برند Hewlett Packard Enterprise یک ماژول 128GB DDR4-2666 LRDIMM 3DS (8Rx4) است. این رم به‌صورت تک‌ماژول 128 گیگابایتی عرضه می‌شود و برای سرورهای نسل دهم و بالاتر که از LRDIMM پشتیبانی می‌کنند طراحی شده است. ظرفیت بالای این ماژول آن را به گزینه‌ای مناسب برای زیرساخت‌های مجازی‌سازی گسترده، پایگاه‌داده‌های حجیم و محیط‌های پردازشی سنگین تبدیل می‌کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 128GB DDR4 برابر 2666 مگاهرتز می باشد.

تأخیر (Latency) :

تاخیر حافظه با CL (CAS Latency) مشخص می‌شود و هرچه مقدار آن کمتر باشد، رم سریع‌تر عمل می‌کند. ماژول HPE 128GB DDR4-2666 LRDIMM (815102-B21) دارای CL22 است که در کنار فرکانس 2666MT/s، پاسخگویی مناسبی برای سرورهای نسل دهم و بارهای کاری سنگین ارائه می‌دهد.

ولتاژ کاری (Voltage) :

ولتاژ کاری حافظه، میزان جریانی است که رم برای عملکرد صحیح به آن نیاز دارد. با پیشرفت نسل‌های حافظه، ولتاژ کاری به مرور کاهش یافته است و همین موضوع باعث کاهش مصرف انرژی، تولید گرمای کمتر و افزایش پایداری و طول عمر ماژول‌ها می‌شود.

رم سرور Hewlett Packard Enterprise 128GB DDR4-2666 LRDIMM (815102-B21) دارای ولتاژ کاری 1.2 ولت است. این سطح ولتاژ استاندارد نسل جدید سرورها بوده و تضمین می‌کند ماژول حتی تحت بار کاری سنگین، با پایداری و بازدهی بالا فعالیت کند. چنین ویژگی‌ای برای محیط‌های سازمانی و دیتاسنترهای حساس، که ثبات عملکرد حیاتی است، اهمیت ویژه‌ای دارد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 128 گیگ مورد بررسی ما از نوع LRDIMM (Load Reduced DIMM) و دارای تکنولوژی خطایابی  ECC  می باشد.

.

Rank (مرتبه) :

در معماری حافظه سرور، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. از دید کنترلر، هر Rank یک واحد مستقل حافظه است، اما باید توجه داشت که Rank یک ویژگی معماری است و نه یک قطعه سخت‌افزاری جداگانه.

یک ماژول DIMM می‌تواند دارای Single Rank (1R)، Dual Rank (2R)، Quad Rank (4R) و در برخی ماژول‌های پیشرفته LRDIMM، حتی Octal Rank (8R) یا بیشتر باشد. افزایش تعداد Rank باعث افزایش پهنای باند مؤثر می‌شود، زیرا کنترلر می‌تواند بین Rankها سوئیچ کند و هنگام انتظار برای دسترسی به یک Rank، با Rank دیگر کار کند (interleaving). این مکانیسم به بهبود عملکرد و کارایی رم کمک شایانی می‌کند.

ماژول Hewlett Packard Enterprise 128GB DDR4-2666 LRDIMM (815102-B21) از نوع Octal Rank (8R) است و با فناوری 3DS طراحی شده تا هم ظرفیت بالا و هم پهنای باند مؤثر زیاد را برای سرورهای نسل دهم و بالاتر فراهم کند.

–

رشته (data lines) :

در حافظه‌های سروری، اصطلاح “رشته” (Organization) معمولاً به تعداد data bits یا data lines هر تراشه DRAM اشاره دارد. به زبان ساده، وقتی گفته می‌شود یک ماژول رم از تراشه‌های x8 استفاده می‌کند، یعنی هر تراشه در هر چرخه انتقال قادر به پردازش 8 بیت داده است.

رایج‌ترین انواع این سازمان‌بندی عبارت‌اند از:

• x4: چهار بیت داده در هر تراشه

• x8: هشت بیت داده در هر تراشه (متداول در سرورها و دسکتاپ‌ها)

• x16: شانزده بیت داده در هر تراشه (معمولاً در ماژول‌های موبایل یا کاربردهای خاص)

ماژول Hewlett Packard Enterprise 128GB DDR4-2666 LRDIMM (815102-B21) از تراشه‌های x4 استفاده می‌کند. این ساختار در کنار فناوری 3DS و معماری Octal Rank (8R) باعث می‌شود که ظرفیت بالای 128 گیگابایت با پهنای باند و پایداری مناسب برای سرورهای نسل دهم و بالاتر فراهم شود.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 128GB با پارت نامبر 815102-B21  از نوع DIMM و با فرکانس 2666hz می باشد.ماژول  رم سرور 128GB با پارت نامبر 815102-B21 از نوع LRDIMM یا لود ردیوس است.رم 128GB با پارت نامبر 815102-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

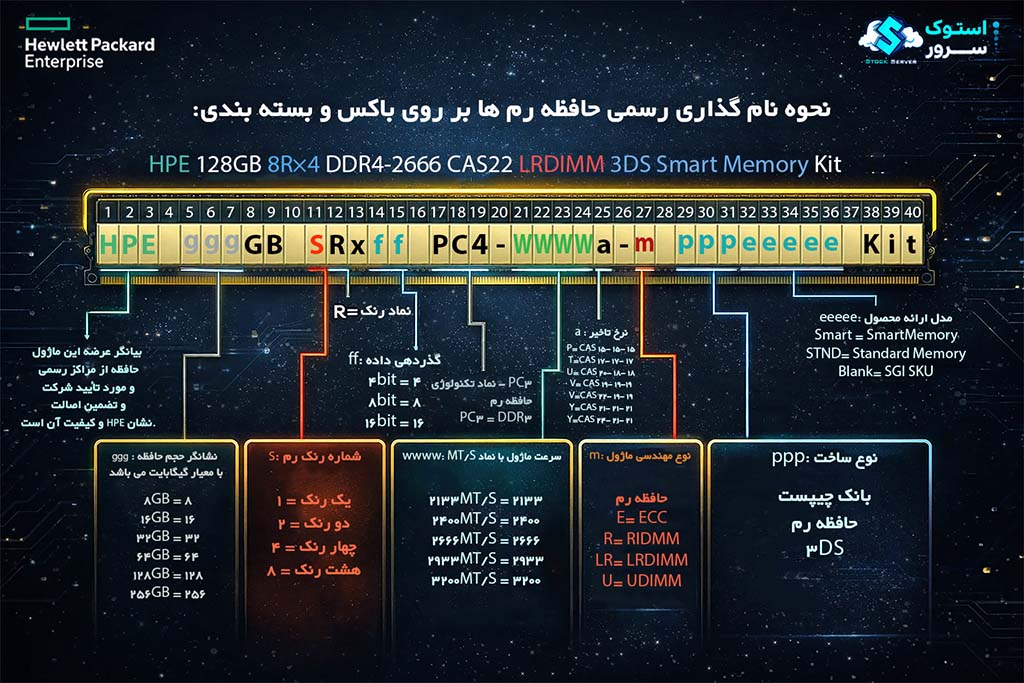

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
