رم سرور HPE 128GB PC4-2933 CAS-21 (DDR4-2933) LRDIMM (P11040-B21)

معرفی رم سرور HPE 128GB PC4-2933 LRDIMM 4Rx4 CAS-21

برای کاربرانی که به دنبال ارتقاء چشمگیر عملکرد، اطمینان و پایداری سیستم‌های سروری خود در رده بودجه‌های متوسط و میان‌رده هستند، حافظه سرور HPE با ظرفیت 128 گیگابایت، فرکانس 2933 مگاهرتز (DDR4-2933 MHz PC4-23466) و پارت نامبر P11040-B21، گزینه‌ای ایده‌آل به شمار می‌رود. این ماژول حافظه با حجم 128 گیگابایتی خود، برای مدیریت بارهای کاری نسبتاً سنگین و محیط‌های تجاری که نیازمند کارایی بالا هستند، طراحی شده است.

این حافظه سرور 128 گیگابایتی با معماری Quad Rank (4R) و تراشه‌های x4، به طور خاص برای سرورهای HPE توسعه یافته است. حجم 128 گیگابایت در کنار سرعت 2933 مگاهرتز، عملکردی بهینه و سرعتی بالا را برای سرورها تضمین می‌کند. این ویژگی‌ها، ماژول P11040-B21 را به انتخابی مناسب برای سرورهای متوسط و طیف وسیعی از کاربردهای عمومی مانند وب‌سرورها، فایروال‌ها و کنترلرها تبدیل کرده است. همچنین، در سناریوهایی نظیر مجازی‌سازی، داده‌کاوی و پردازش‌های ابری در مقیاس معمولی، کارایی قابل توجهی از خود نشان می‌دهد.

این نسل از حافظه‌ها با نسل دهم (Gen10) و نسل دهم پلاس (+Gen10) سرورهای HPE سازگار هستند، مشروط بر اینکه مادربرد سرور از قابلیت پشتیبانی از ماژول‌های LRDIMM (Load-Reduced DIMM) برخوردار باشد. این سازگاری، امکان ارتقاء حافظه را برای طیف وسیعی از سرورهای نسل جدید HPE فراهم می‌آورد.

حافظه‌های سری HPE DDR4 SmartMemory، به لطف فرآیندهای دقیق تولید و آزمون‌های جامع کیفی که توسط شرکت HPE انجام می‌شود، از نظر عملکرد، قابلیت اطمینان و بهره‌وری انرژی در سطح بالایی قرار دارند. این استاندارد کیفی، اطمینان خاطر کاربران را از عملکرد پایدار و قابل اعتماد در طولانی مدت فراهم می‌آورد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

 تفاوت بین رم‌های (LRDIMM) Load Reduced و Registered (RDIMM) :

ماژول رم 128GB 2933 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 128GB 2933MT/s P11040-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

ram server 128gb ddr4 2933hz P11040-B21  سرور با ویژگی Quad Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول P11040-B21 ,  P19402-001 , P11057-1A1 می باشد.

مشخصات رم سرور HPE 128GB PC4-2933 LRDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 128GB 2933 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

ماژول‌های حافظه رم سرور معمولاً در ظرفیت‌هایی از 128 گیگابایت تا 256 گیگابایت به صورت تک ماژول DIMM عرضه می‌شوند. با این حال، برای کاربردهایی که نیازمند حجم حافظه بسیار بالا هستند، ماژول‌های تخصصی‌تر مانند LRDIMM (Load-Reduced DIMM) و 3DS (3D-Stacked) قادر به ارائه ظرفیت‌هایی تا 512 گیگابایت یا حتی بیشتر در هر ماژول هستند.

ظرفیت کل حافظه قابل نصب بر روی یک سرور، تابعی از دو عامل کلیدی است:

1. تعداد اسلات‌های حافظه (RAM Slots): هر مادربرد سرور دارای تعداد مشخصی اسلات DIMM است. حداکثر ظرفیت حافظه با ضرب تعداد اسلات‌ها در بیشترین ظرفیت ماژول پشتیبانی شده توسط سرور به دست می‌آید.
2. معماری CPU: پردازنده‌های سرور نیز دارای محدودیت‌هایی در میزان حافظه‌ای هستند که می‌توانند آدرس‌دهی کنند. معماری CPU، تعداد کانال‌های حافظه و پشتیبانی از تکنولوژی‌های خاص، بر حداکثر ظرفیت کلی رم تأثیرگذار است.

در مورد حافظه سرور با پارت نامبر P11040-B21 که مورد بررسی قرار گرفت، ظرفیت اختصاصی هر ماژول 128 گیگابایت است. این ظرفیت، نقطه شروعی قدرتمند برای بسیاری از کاربردهای سروری است و در ترکیب با تعداد اسلات‌های مادربرد و قابلیت‌های CPU سرور، حداکثر کارایی را ارائه می‌دهد.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 128GB DDR4 برابر 2933 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تأخیر در حافظه‌های رم، که معمولاً با شاخص CL (CAS Latency) اندازه‌گیری می‌شود، به تعداد چرخه‌های کلاک (Clock Cycles) مورد نیاز برای دسترسی به داده‌ها اشاره دارد. هرچه مقدار CL کمتر باشد، به این معنی است که حافظه با سرعت بیشتری به درخواست‌های دسترسی به داده پاسخ می‌دهد و در نتیجه، عملکرد کلی سیستم بهبود می‌یابد.

حافظه سرور HPE 128GB DDR4 با فرکانس 2933 مگاهرتز (PC4-23466)، دارای نرخ تأخیر CL21 است. این مقدار، نشان‌دهنده تعادل مناسب بین ظرفیت بالا، سرعت بالا و زمان پاسخگویی بهینه برای کاربردهای سروری است.

ولتاژ کاری (Voltage) :

ولتاژ کاری، مقدار شدت جریان الکتریکی مورد نیاز ماژول رم برای عملکرد صحیح است. با پیشرفت تکنولوژی در نسل‌های مختلف حافظه رم، شاهد روند کاهشی در ولتاژ کاری بوده‌ایم. این کاهش ولتاژ مزایای متعددی را به همراه دارد:

• مصرف انرژی کمتر: کاهش ولتاژ مستقیماً به معنای مصرف انرژی کمتر است که برای مراکز داده و سرورها اهمیت بسزایی دارد.
• تولید گرمای کمتر: ولتاژ پایین‌تر منجر به تولید حرارت کمتری می‌شود، که این امر به خنک‌سازی بهتر سیستم و کاهش احتمال بروز خطا کمک می‌کند.
• پایداری بیشتر: شرایط کاری خنک‌تر و مصرف انرژی بهینه‌تر، در نهایت به افزایش پایداری و طول عمر ماژول حافظه منجر می‌شود.

حافظه سرور 128 گیگابایتی HPE با پارت نامبر P11040-B21 (PC4-23466)، با ولتاژ کاری استاندارد 1.2 ولت (1.2V) عمل می‌کند. این ولتاژ پایین، مطابق با استانداردهای DDR4 بوده و تضمین‌کننده بهره‌وری انرژی بالا و پایداری مطلوب سیستم است.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 128 گیگ مورد بررسی ما از نوع LRDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری حافظه‌های رم، “رنک” (Rank) به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم اشاره دارد که توسط کنترلر حافظه به‌طور هم‌زمان قابل آدرس‌دهی هستند. از دید کنترلر حافظه، هر رنک مانند یک واحد حافظه مجزا عمل می‌کند. ماژول‌های DIMM می‌توانند دارای یک رنک (Single Rank – 1R)، دو رنک (Dual Rank – 2R)، چهار رنک (Quad Rank – 4R) یا حتی در ماژول‌های پیشرفته‌تر مانند LRDIMM، هشت رنک (Octal Rank – 8R) یا بیشتر باشند.

لازم به ذکر است که رنک یک ویژگی مهندسی در سازماندهی تراشه‌هاست و نه یک جزء سخت‌افزاری مستقل.

افزایش تعداد رنک‌ها در یک ماژول رم، نقش مهمی در افزایش پهنای باند کلی حافظه ایفا می‌کند. این امر از طریق تکنیک Interleaving (درهم‌آمیزی) صورت می‌گیرد؛ در این روش، کنترلر حافظه می‌تواند به طور هم‌زمان بین رنک‌های مختلف سوئیچ کند. به این ترتیب، هنگامی که کنترلر منتظر دسترسی به یک رنک است، می‌تواند با رنک دیگری عملیات خواندن یا نوشتن را انجام دهد، که این امر سرعت انتقال داده‌ها را به طور چشمگیری افزایش می‌دهد.

حافظه سرور HPE 128GB DDR4-2933 با پارت نامبر P11040-B21، از نوع Quad Rank (4R) است که نشان‌دهنده سازماندهی پیشرفته تراشه‌ها برای دستیابی به حداکثر پهنای باند ممکن است.

–

رشته (data lines) :

اصطلاح “رشته داده” (Data Lines) در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه DRAM در هر چرخه انتقال قادر به پردازش آن است. رایج‌ترین نمایش این مشخصه به صورت x4، x8 و x16 است:

• x4: هر تراشه، چهار بیت داده را در هر چرخه انتقال می‌دهد.
• x8: هر تراشه، هشت بیت داده را در هر چرخه انتقال می‌دهد. این پیکربندی در بسیاری از سرورها و سیستم‌های دسکتاپ بسیار رایج و متداول است.
• x16: هر تراشه، شانزده بیت داده را در هر چرخه انتقال می‌دهد. این نوع بیشتر در ماژول‌های حافظه موبایل یا کاربردهای خاص یافت می‌شود.

حافظه سرور HPE 128GB DDR4 با پارت نامبر P11040-B21، از تراشه‌هایی با چهار بیت داده (x4) استفاده می‌کند. این پیکربندی، با توجه به نوع ماژول (Quad Rank)، به کنترلر حافظه اجازه می‌دهد تا با ترکیب مناسب تراشه‌ها و رنک‌ها، پهنای باند بالایی را فراهم آورد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 128GB با پارت نامبر P11040-B21 از نوع DIMM و با فرکانس 2933hz می باشد.ماژول  رم سرور 128GB با پارت نامبر P11040-B21 از نوع LRDIMM یا Memory Buffer است.رم 128GB با پارت نامبر P11040-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

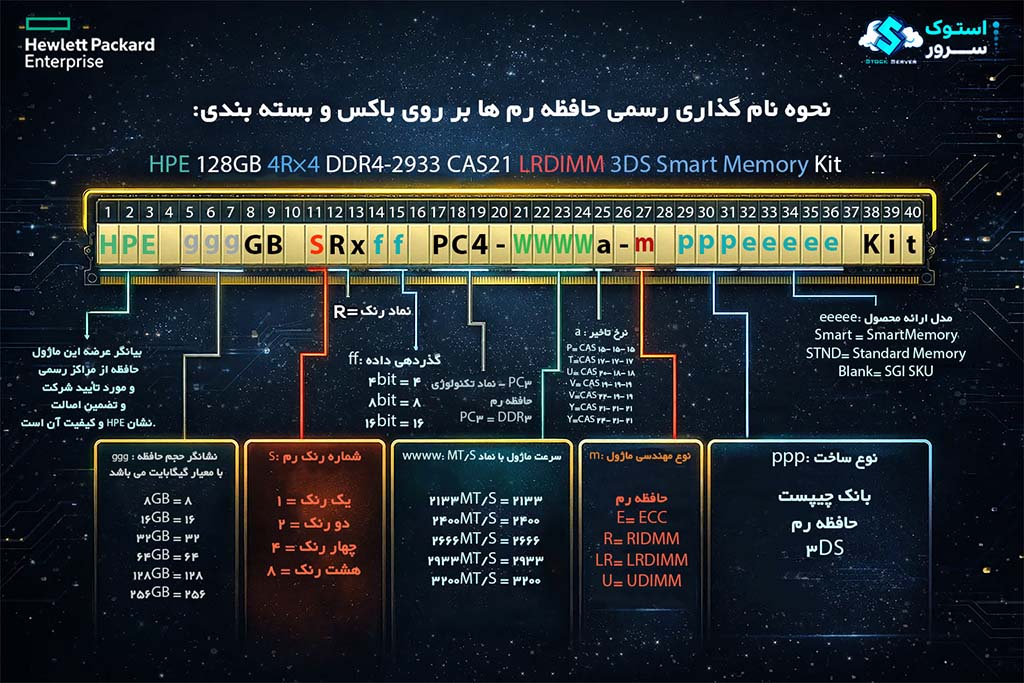

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
