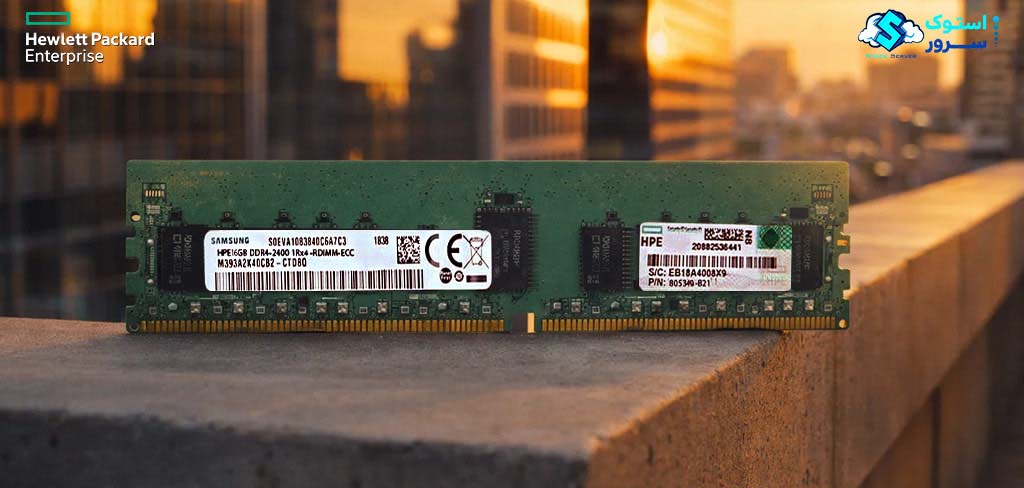

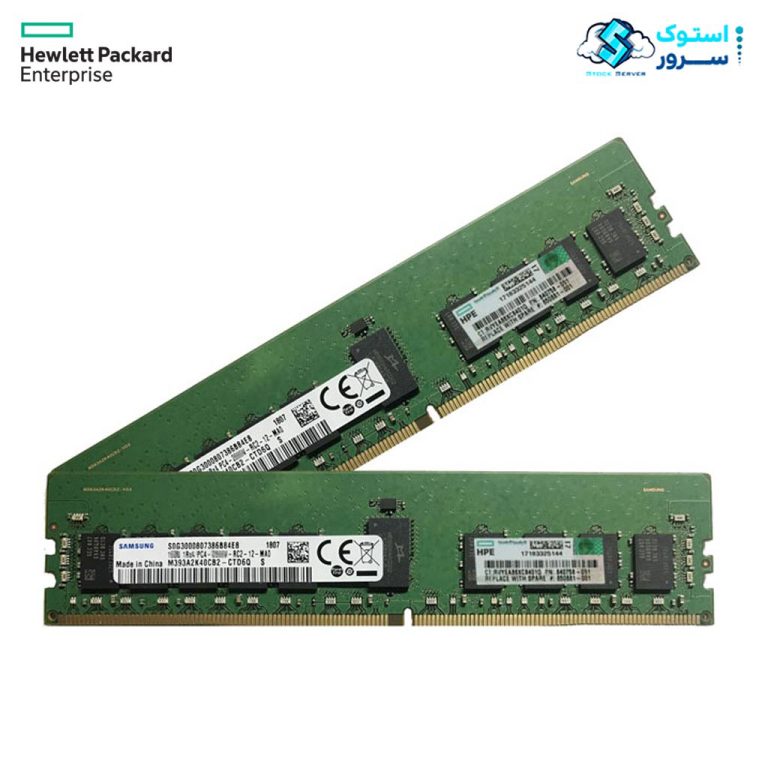

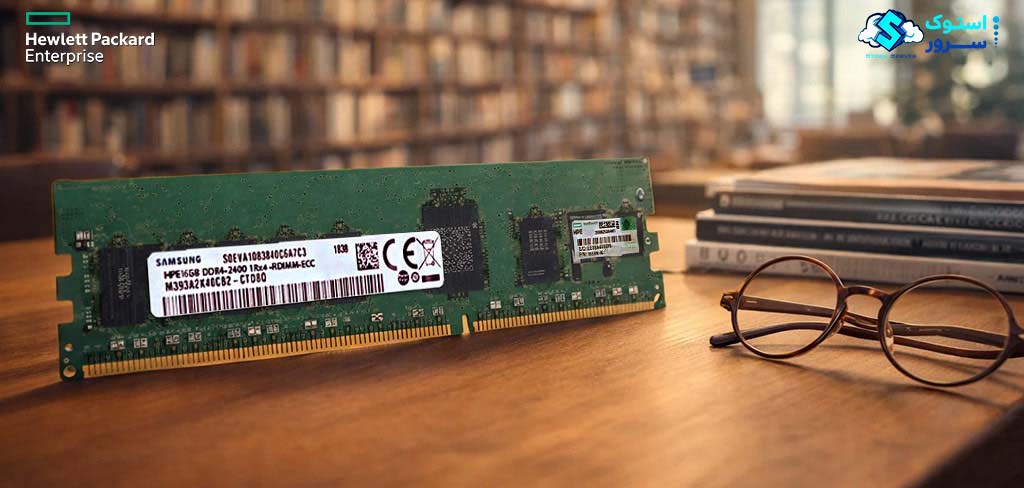

رم سرور HPE 16GB PC4-2400 (DDR4-2400) RDIMM (805349-B21)

معرفی رم سرور HPE 16GB PC4-2400 RDIMM 1Rx4 CAS-17

رم‌های سرور سری HPE DDR4 Memory Kit برای کاربرانی طراحی شده‌اند که قصد دارند این حافظه‌ها را در سرورهای ورک‌استیشن (Workstation) به کار ببرند. ماژول HPE 16GB با سرعت 2400 MT/s (میلیون انتقال در ثانیه) نه‌تنها برای کاربردهای عمومی مناسب است، بلکه به دلیل بهره‌وری بالا در مصرف انرژی، عملکرد پایدار و قابلیت اطمینان بالا، گزینه‌ای ایده‌آل برای سرورهای حرفه‌ای و محیط‌های کاری حیاتی نیز محسوب می‌شود. این حافظه‌ها با فناوری ECC و طراحی Registered (RDIMM) سطح بالایی از یکپارچگی داده و ثبات سیستم را تضمین می‌کنند.

رم سرور HPE 16GB Single Rank x4 DDR4-2400 با پارت نامبر 805349-B21، یک حافظه قدرتمند و با ظرفیت مناسب است که به‌طور ویژه برای سرورهای HPE طراحی شده است. این ماژول با ظرفیت 16 گیگابایت و سرعت 2400 MT/s، عملکرد بهینه و پایداری بالا را برای سرورهای متوسط و کاربردهای عمومی مانند وب‌سرورها، فایروال‌ها و کنترلرها فراهم می‌کند. ویژگی‌هایی مانند فناوری ECC و طراحی Registered (RDIMM) تضمین می‌کند که داده‌ها با بالاترین سطح یکپارچگی و ثبات پردازش شوند، امری حیاتی در محیط‌های مجازی‌سازی، داده‌کاوی و محاسبات ابری معمولی.

حافظه HPE DDR4 Memory Kit علاوه بر عملکرد فوق‌العاده، قابلیت اطمینان و بهره‌وری انرژی بالا را نیز ارائه می‌دهد. این رم بخشی از مجموعه گسترده راهکارهای حافظه سرور HPE است که با ارائه ظرفیت و پهنای باند مناسب، مدیریت مؤثر بارهای کاری در حال گسترش را تضمین می‌کند. این ماژول با سرورهای HPE ProLiant نسل نهم (Gen9) که از RDIMM پشتیبانی می‌کنند، و همچنین با سیستم‌های HPE Apollo، Synergy و Blade سازگاری کامل دارد. علاوه بر این، رم سرور 16GB با پارت نامبر 836220-B21 با پردازنده‌های سری Intel Xeon E5 نسل V3 و V4 نیز همخوانی دارد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 16GB سری 2400 ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

این ram server با ویژگی Single Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE  Memory KIT تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

این رم سرور به عنوان یک گزینه با کارایی بالا و مناسب برای مدیریت بار کاری بزرگ انتخابی ایده‌آل برای سرورهای HPE است.

پارت نامبر های این محصول i  805349-B21 ,  819411-001 , 809082-091می باشد.

برای مشاهده سایر رم های 16 گیگابایت “ کلیک کنید “

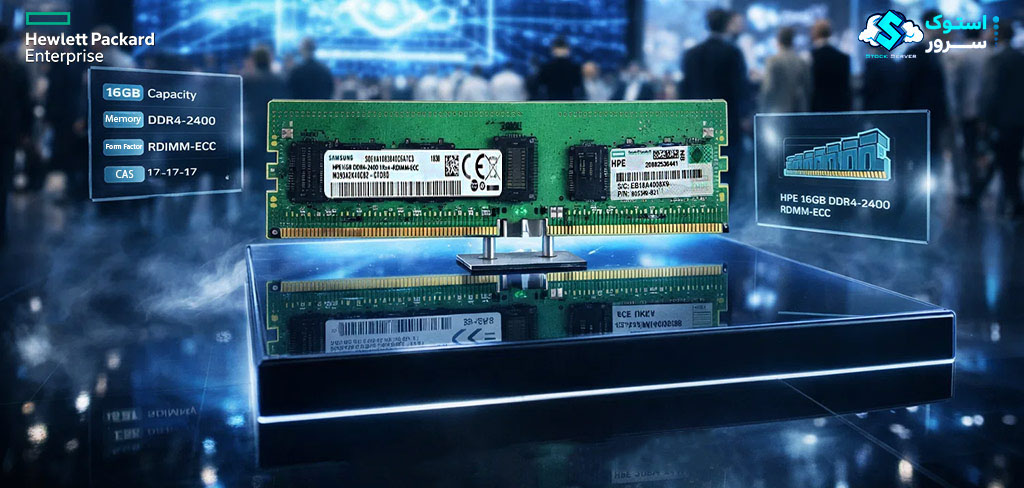

مشخصات رم سرور HPE 16GB PC4-2400 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

–

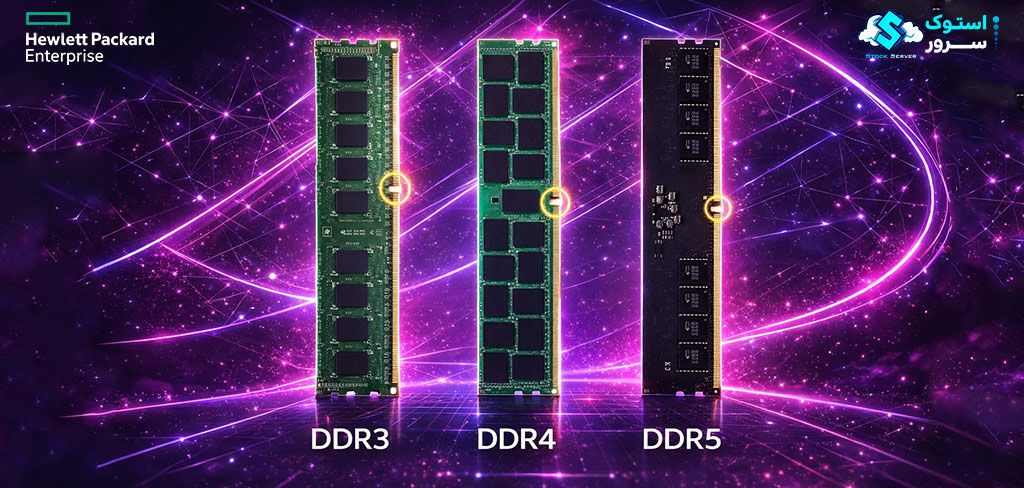

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 16GB 2400 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم‌های سرور معمولاً در ظرفیت‌های متنوع از 8GB تا 256GB عرضه می‌شوند که هر کدام به صورت یک ماژول DIMM نصب می‌شوند. برخی از ماژول‌های پیشرفته‌تر مانند LRDIMM و فناوری 3DS قادرند ظرفیت هر ماژول را تا 512GB افزایش دهند. در نهایت، ظرفیت کل حافظه قابل نصب روی سرور به تعداد اسلات‌های موجود و معماری پردازنده (CPU) بستگی دارد.

رم مورد بررسی ما با پارت نامبر 805349-B21 دارای ظرفیت 16GB است و به‌عنوان یک ماژول RDIMM Single Rank x4 طراحی شده تا عملکرد پایدار و قابل اطمینان را برای سرورهای HPE فراهم کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 16GB DDR4 برابر 2400 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

–

تأخیر (Latency) :

تاخیر حافظه، که معمولاً با شاخص CL (CAS Latency) اندازه‌گیری می‌شود، معیاری برای سرعت پاسخگویی رم است. هر چه مقدار CL پایین‌تر باشد، حافظه سریع‌تر به درخواست‌های پردازنده پاسخ می‌دهد و عملکرد کلی سیستم بهبود می‌یابد. این ویژگی به‌ویژه در محیط‌های سرور و کاربردهای سنگین مانند مجازی‌سازی، پایگاه داده و محاسبات ابری اهمیت بالایی دارد، چرا که تأخیر کم باعث می‌شود پردازش داده‌ها با سرعت و دقت بیشتری انجام شود.

رم سرور HPE با ظرفیت 16GB و فناوری DDR4، که سرعتی معادل 2400 MT/s دارد، از تأخیر CL برابر با 17 بهره می‌برد. این ترکیب ظرفیت مناسب، سرعت بالا و پاسخگویی قابل اعتماد، عملکردی پایدار و بهینه را برای سرورهای HPE فراهم می‌کند. همچنین طراحی Registered (RDIMM) و پشتیبانی از ECC، اطمینان می‌دهد که داده‌ها با کمترین احتمال خطا پردازش و منتقل شوند، امری حیاتی در محیط‌های کاری حیاتی و بارهای سنگین سرور. این رم برای سرورهای متوسط و کاربردهای عمومی و تخصصی، از جمله وب‌سرورها، فایروال‌ها، کنترلرها و پردازش‌های مجازی‌سازی، انتخابی ایده‌آل محسوب می‌شود.

–

ولتاژ کاری (Voltage) :

ولتاژ کاری حافظه نشان‌دهنده مقدار جریان الکتریکی است که رم برای عملکرد صحیح به آن نیاز دارد. با پیشرفت نسل‌های مختلف حافظه، معمولاً ولتاژ کاری کاهش یافته است تا مصرف انرژی کمتر و تولید گرمای کمتری داشته باشد. این کاهش ولتاژ نه‌تنها باعث بهره‌وری بالاتر انرژی می‌شود، بلکه به افزایش پایداری و طول عمر رم نیز کمک می‌کند، خصوصاً در محیط‌های سرور که حافظه به‌صورت مداوم تحت بارهای سنگین کار می‌کند.

رم سرور HPE با ظرفیت 16GB و فناوری DDR4، پارت نامبر 805349-B21، دارای ولتاژ کاری 1.2 ولت است. این میزان ولتاژ بهینه، ترکیبی از مصرف انرژی پایین، عملکرد پایدار و دمای عملیاتی کمتر را برای سرورهای HPE فراهم می‌کند، که این ویژگی آن را برای کاربردهای عمومی و حرفه‌ای، از جمله وب‌سرورها، مجازی‌سازی و محاسبات ابری، بسیار مناسب می‌سازد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم 16گیگ مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی  ECC  می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank برای کنترلر حافظه مانند یک واحد مستقل عمل می‌کند و مدیریت داده‌ها را بهینه‌تر می‌کند.

یک ماژول DIMM می‌تواند دارای یک Rank (Single Rank)، دو Rank (Dual Rank)، چهار Rank (Quad Rank) و در برخی از ماژول‌های پیشرفته مانند LRDIMM، حتی هشت Rank (Octal Rank) یا بیشتر باشد. لازم است بدانیم که Rank یک مفهوم معماری و مهندسی است و نه یک قطعه سخت‌افزاری مستقل.

داشتن چند Rank مزیت‌های مهمی دارد؛ برای مثال، وقتی یک ماژول دارای Dual یا Quad Rank باشد، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با Rank دیگر به پردازش ادامه دهد (Interleaving)، که پهنای باند مؤثر رم را افزایش می‌دهد و عملکرد کلی سیستم را بهبود می‌بخشد.

نوع نمایش Rank معمولاً به شکل Single (1R)، Dual (2R)، Quad (4R) و Octal (8R) است.

رم سرور HPE 16GB DDR4-2400 Registered با پارت نامبر 805349-B21 به صورت Single Rank (1R) طراحی شده است، که تعادل مناسبی بین پهنای باند و پایداری حافظه برای سرورهای HPE فراهم می‌کند و عملکرد قابل اطمینان در کاربردهای عمومی و حرفه‌ای ارائه می‌دهد.

–

رشته (data lines) :

اصطلاح «رشته» (Rank width یا Data Width) در ماژول‌های حافظه رم معمولاً به تعداد بیت‌های داده (data bits) یا خطوط داده (data lines) در هر تراشه DRAM اشاره دارد. به زبان ساده، وقتی می‌گوییم یک ماژول رم از تراشه‌های x8 استفاده می‌کند، یعنی هر تراشه در هر چرخه انتقال، هشت بیت داده را پردازش و منتقل می‌کند.

انواع رایج این رشته‌ها به شرح زیر هستند:

• x4: هر تراشه چهار بیت داده را منتقل می‌کند.

• x8: هر تراشه هشت بیت داده را منتقل می‌کند؛ این نوع بسیار رایج در سرورها و دسکتاپ‌ها است.

• x16: هر تراشه شانزده بیت داده را منتقل می‌کند؛ معمولاً در ماژول‌های موبایل یا کاربردهای خاص استفاده می‌شود.

رم سرور HPE 16GB DDR4 با پارت نامبر 805349-B21، از تراشه‌های x4 استفاده می‌کند، به این معنا که هر تراشه چهار بیت داده را در هر چرخه انتقال پردازش می‌کند. این طراحی باعث می‌شود عملکرد پایدار و قابل اطمینان برای سرورهای HPE تضمین شود و در محیط‌های حرفه‌ای و بارهای کاری سنگین، ثبات داده‌ها حفظ شود.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 16GB با پارت نامبر 805349-B21 از نوع DIMM و با فرکانس 2400 می باشد. ماژول  16GB ram server  با پارت نامبر 805349-B21 از نوع RDIMM و یا رجیستر است. رم 16GB با پارت نامبر 805349-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
