رم سرور HPE 16GB PC4-2400 (DDR4-2400) RDIMM (836220-B21)

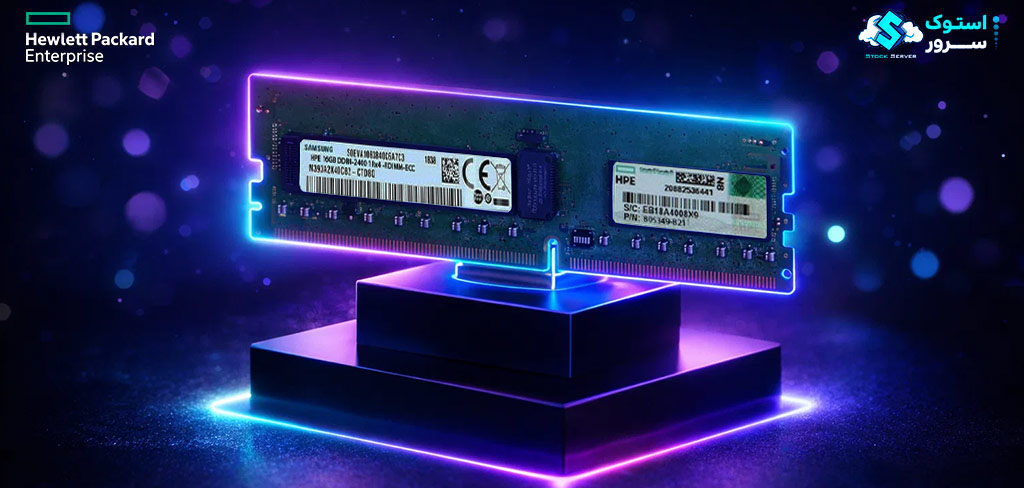

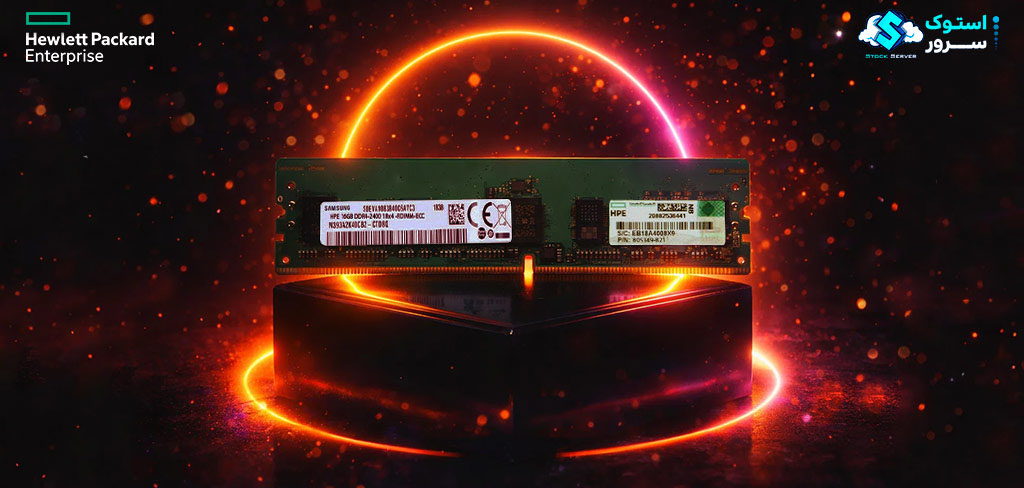

معرفی رم سرور HPE 16GB PC4-2400 RDIMM 2Rx4 CAS-17

رم‌های سرور سری HPE DDR4 Memory Kit برای کاربرانی طراحی شده‌اند که قصد دارند این حافظه‌ها را در سرورهای ورک‌استیشن (Workstation) خود استفاده کنند. ماژول HPE 16GB 2400MT/s، که سرعت آن بر حسب MT/s نشان‌دهنده میلیون انتقال داده در ثانیه است، نه‌تنها برای کاربردهای عمومی مناسب است، بلکه به دلیل بهره‌وری انرژی بالا، عملکرد پایدار و قابلیت اطمینان فوق‌العاده، گزینه‌ای ایده‌آل برای استفاده در سرورها و محیط‌های سازمانی حساس به عملکرد و پایداری محسوب می‌شود.

رم سرور HPE 16GB Dual Rank x4 DDR4-2400 با شماره قطعه 836220-B21 یک حافظه قدرتمند و با ظرفیت مناسب است که به‌طور اختصاصی برای سرورهای HPE طراحی شده است. این ماژول با ظرفیت 16 گیگابایت و سرعت 2400MT/s، عملکرد بهینه و سرعت بالا را برای سرورها فراهم می‌کند و برای سرورهای متوسط و کاربردهای عمومی مانند وب‌سرورها، فایروال‌ها و کنترلرها مناسب است. این ویژگی‌ها به‌ویژه در سناریوهای مجازی‌سازی، تحلیل داده و محاسبات ابری سبک، کارایی چشمگیری ارائه می‌دهند.

حافظه HPE DDR4 Memory Kit ترکیبی از عملکرد پایدار، قابلیت اطمینان و بهره‌وری انرژی بالا را ارائه می‌دهد. این رم به کاربران امکان می‌دهد تا با استفاده از طیف گسترده‌ای از راهکارهای حافظه سرور HPE، سازگاری، ظرفیت و پهنای باند موردنیاز برای مدیریت مؤثر بارهای کاری در حال رشد خود را تأمین کنند. ماژول 836220-B21 با سرورهای HP ProLiant نسل نهم (Gen9) که از RDIMM پشتیبانی می‌کنند، و همچنین با سیستم‌های Apollo، Synergy و Blade سازگاری کامل دارد. علاوه بر این، این حافظه با پردازنده‌های سری Intel Xeon E5 نسل V3 و V4 نیز هماهنگ است و می‌تواند عملکرد مطمئن و پایداری را در محیط‌های سروری فراهم آورد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 16GB سری 2400 ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

این ram server با ویژگی Dual Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE  Memory KIT تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

این رم سرور به عنوان یک گزینه با کارایی بالا و مناسب برای مدیریت بار کاری بزرگ انتخابی ایده‌آل برای سرورهای HPE است.

پارت نامبر های این محصول i  836220-B21 ,  846740-001 ,  809081-081می باشد.

برای مشاهده سایر رم های 16 گیگابایت “ کلیک کنید “

مشخصات رم سرور HPE 16GB PC4-2400 RDIMM

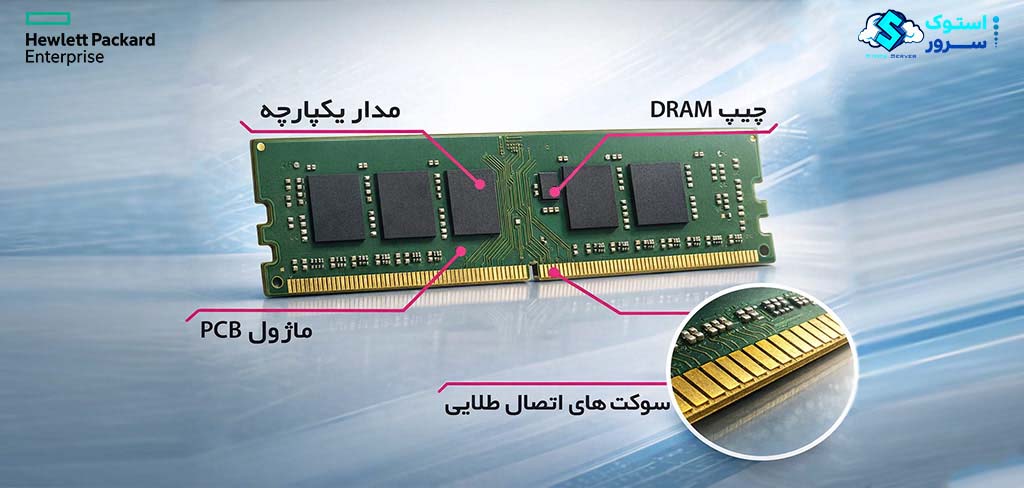

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

–

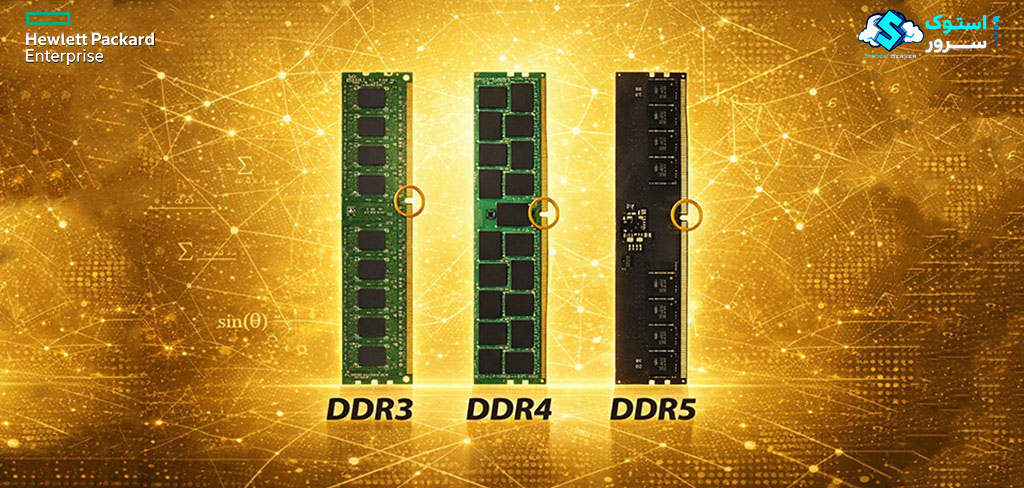

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 16GB 2400 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم‌های سرور معمولاً در ظرفیت‌هایی بین 8GB تا 256GB عرضه می‌شوند و هر ظرفیت در قالب یک ماژول DIMM ارائه می‌گردد. در مدل‌های پیشرفته‌تر مانند LRDIMM و 3DS، ظرفیت هر ماژول می‌تواند تا 512GB افزایش یابد. مجموع ظرفیت قابل نصب در سرور به تعداد اسلات‌های موجود و معماری پردازنده سیستم بستگی دارد.

ماژولی که در این بررسی مدنظر است، حافظه HPE 16GB با شماره قطعه 836220-B21 است که یک ماژول Dual Rank DDR4 با عملکرد پایدار و قابل اعتماد برای سرورهای HPE محسوب می‌شود.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 16GB DDR4 برابر 2400 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

–

تأخیر (Latency) :

تاخیر حافظه یا Latency یکی از مهم‌ترین شاخص‌های عملکرد رم است و معمولاً با معیار CL (CAS Latency) اندازه‌گیری می‌شود. این عدد نشان‌دهنده تعداد چرخه‌هایی است که ماژول حافظه برای پاسخگویی به یک دستور نیاز دارد. هر چه مقدار CL پایین‌تر باشد، رم سریع‌تر به درخواست‌ها پاسخ می‌دهد و عملکرد سیستم بهبود می‌یابد، به‌ویژه در کاربردهایی که دسترسی مکرر به داده‌ها ضروری است، مانند مجازی‌سازی، پایگاه داده و محاسبات ابری.

ماژول HPE 16GB DDR4-2400 با شماره قطعه 836220-B21 از CL17 بهره می‌برد. این تاخیر در کنار سرعت 2400MT/s، تضمین می‌کند که سرورها و سیستم‌های ورک‌استیشن علاوه بر پایداری و اطمینان بالا، توان پردازشی مناسبی برای بارهای کاری متوسط و سنگین داشته باشند. به همین دلیل، این رم انتخابی ایده‌آل برای محیط‌های سروری است که هم نیاز به ظرفیت مناسب دارند و هم به عملکرد و پاسخگویی سریع اهمیت می‌دهند.

–

ولتاژ کاری (Voltage) :

ولتاژ کاری یا Operating Voltage نشان‌دهنده مقدار انرژی الکتریکی است که ماژول حافظه برای عملکرد صحیح نیاز دارد. با پیشرفت نسل‌های حافظه، معمولاً مقدار ولتاژ کاری کاهش یافته است. این کاهش ولتاژ مزایای متعددی به همراه دارد، از جمله مصرف انرژی کمتر، تولید گرمای پایین‌تر و در نتیجه افزایش پایداری و طول عمر ماژول‌های حافظه.

رم سرور HPE 16GB DDR4-2400 با شماره قطعه 836220-B21 دارای ولتاژ کاری 1.2 ولت است. این مشخصه باعث می‌شود ماژول در عین ارائه عملکرد بالا، مصرف انرژی بهینه و حرارت کم داشته باشد، که به ویژه در محیط‌های سروری با بار کاری سنگین و مداوم، اهمیت زیادی دارد و به پایداری کلی سیستم کمک شایانی می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم 16گیگ مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی  ECC  می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول گفته می‌شود که به‌طور هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از دید کنترلر حافظه مانند یک واحد مستقل عمل می‌کند و مدیریت داده‌ها روی آن به‌صورت مجزا انجام می‌شود.

یک ماژول DIMM می‌تواند دارای یک Rank (Single Rank)، دو Rank (Dual Rank)، چهار Rank (Quad Rank) و در برخی ماژول‌های پیشرفته مانند LRDIMM حتی هشت Rank (Octal Rank) یا بیشتر باشد. مهم است بدانیم که Rank یک ویژگی طراحی مهندسی است و نه یک قطعه سخت‌افزاری جداگانه.

وجود چند Rank در یک ماژول می‌تواند عملکرد رم را به‌طور چشمگیری بهبود دهد. وقتی ماژول دارای چند Rank باشد، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار انجام دهد (Interleaving)، که این عمل باعث افزایش پهنای باند مؤثر و بهبود عملکرد در پردازش‌های سنگین می‌شود.

نوع نمایش Rank معمولاً به شکل Single (1R)، Dual (2R)، Quad (4R) و Octal (8R) انجام می‌شود.
ماژول HPE 16GB DDR4-2400 Registered با شماره قطعه 836220-B21 به‌صورت Dual Rank (2R) طراحی شده است و می‌تواند پهنای باند بهتری نسبت به ماژول‌های Single Rank ارائه دهد و عملکرد پایدارتری در سرورهای HPE فراهم کند.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا data lines در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم سرور 16 گیگ DDR4 دارای چهار بیت داده (x4) در هر تراشه می باشد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 16GB با پارت نامبر 836220-B21 از نوع DIMM و با فرکانس 2400 می باشد. ماژول  16GB ram server  با پارت نامبر 836220-B21 از نوع RDIMM و  رجیستر است. رم 16GB با پارت نامبر 836220-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
