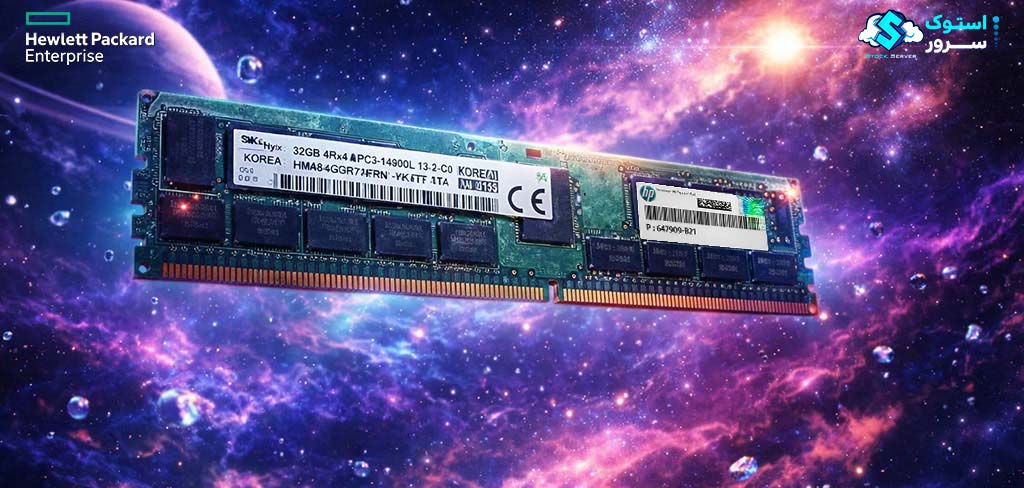

رم سرور HPE 32GB PC3-14900L (DDR3-1866) LRDIMM (708643-B21)

معرفی رم سرور HPE 32GB PC3L-14900L LRDIMM 4Rx4 CAS-13

در دنیای سرورها، انتخاب سخت‌افزار مناسب می‌تواند تفاوت بین یک سیستم پایدار و یک سیستم آسیب‌پذیر را رقم بزند. یکی از قطعات کلیدی هر سرور، حافظه RAM آن است. در این بخش به معرفی و بررسی رم سرور HPE 32GB PC3-14900L Load-Reduced DIMM (LRDIMM) Quad Rank با شماره قطعه 708643-B21 می‌پردازیم؛ این ماژول DDR3 با سرعت 1866 مگاهرتز همچنان در بسیاری از سرورهای سازمانی و مراکز داده قابل استفاده است.

رم سرور HPE 32GB PC3-14900L LRDIMM یک ماژول حافظه DDR3 با ظرفیت 32 گیگابایت و سرعت 1866 مگاهرتز است که برای استفاده در سرورهای HPE ProLiant Gen8 طراحی شده است. این ماژول با پشتیبانی از ECC (Error-Correcting Code)، قابلیت Quad Rank و تأخیر CAS 13، گزینه‌ای ایده‌آل برای افزایش عملکرد و پایداری سرورهای حیاتی و مجازی‌سازی سنگین محسوب می‌شود.

ویژگی کلیدی این رم، فناوری Load-Reduced DIMM (LRDIMM) است که با استفاده از بافر داخلی، بار الکتریکی روی باس حافظه را کاهش می‌دهد. این امکان، نصب ماژول‌های با ظرفیت بالاتر و تعداد بیشتر را بدون کاهش پایداری سیستم فراهم می‌کند. همچنین، این ماژول جزو HP SmartMemory است و برای بالاترین سطح سازگاری و عملکرد در سرورهای HPE آزمایش شده است.

این ماژول با پردازنده‌های سری Intel Xeon E5-2600 v1 و v2 در سرورهای HPE ProLiant Gen8 سازگار است و برای برنامه‌هایی که نیاز به حافظه بالا دارند، از جمله مجازی‌سازی سنگین، پایگاه‌های داده بزرگ و محیط‌های HPC، بسیار مناسب است. توجه داشته باشید که این رم برای نسل‌های قدیمی‌تر سرورها یا مادربردهای معمولی دسکتاپ/Workstation طراحی نشده و فقط در سرورهای پشتیبانی‌کننده از DDR3 LRDIMM ECC قابل استفاده است.

برای مشاهده سایر رم های 32 گیگابایت ” کلیک کنید “

مزایای استفاده از رم سرور HPE 32GB PC3-14900L

 تفاوت بین رم‌های (LRDIMM) Load Reduced و Registered (RDIMM) :

ماژول رم 32GB سری 1866 هرتز با پارت نامبر 7086

43-B21 ، از نوع DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

نوع این رم 32 گیگابایتی از مدل Load-Reduced DIMM (LRDIMM) می‌باشد. در این فناوری، با استفاده از یک بافر حافظه (Memory Buffer)، بار الکتریکی واردشده به کنترلر حافظه کاهش پیدا می‌کند. این ویژگی باعث افزایش پایداری سیستم و امکان استفاده از ماژول‌های با ظرفیت بالاتر در سرور می‌شود.

لازم به ذکر است که LRDIMM با RDIMM (Registered DIMM) متفاوت است و مزیت اصلی آن، پشتیبانی از ظرفیت بیشتر حافظه در سرورهای سازمانی است، نه افزایش مستقیم سرعت انتقال داده.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

پارت نامبر های این محصولP:708643-B21 , 715275-001 , 712384-081می باشد.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

مشخصات رم سرور HPE 32GB PC3L-14900L LRDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

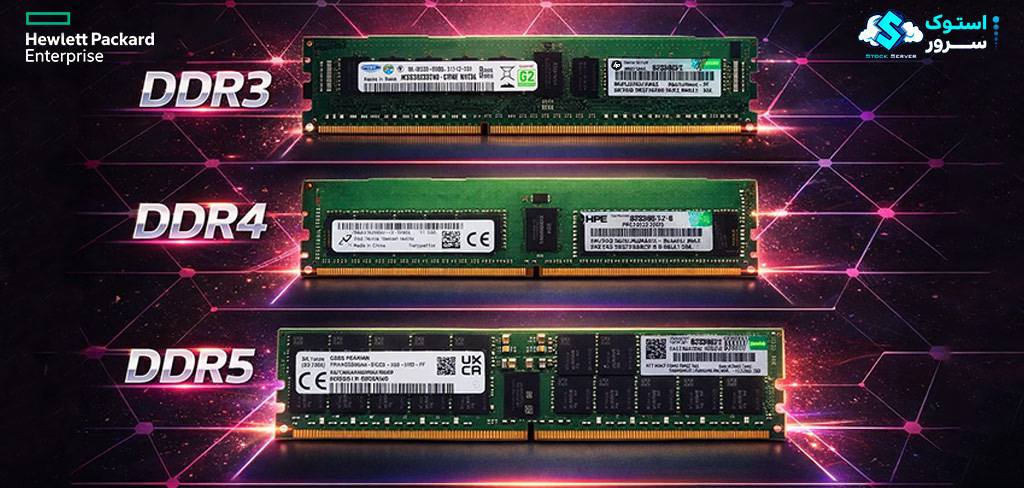

نوع رم (Ram type ) :

• DDR3 : قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم 32GB 1866(MT/s) از نوع DDR3 می باشد .

ظرفیت (Capacity):

رم‌های سرور معمولاً در ظرفیت‌های متنوعی از 8GB تا 256GB عرضه می‌شوند که هرکدام در قالب یک ماژول DIMM ارائه می‌گردند. در نسل‌های پیشرفته‌تر، ماژول‌های LRDIMM و همچنین فناوری 3DS (Three-Dimensional Stacking) می‌توانند ظرفیت‌های بالاتری را نیز فراهم کنند که در برخی پلتفرم‌ها به 512GB در هر ماژول می‌رسد.

ظرفیت نهایی حافظه قابل پشتیبانی در یک سرور، به تعداد اسلات‌های DIMM روی مادربرد، نوع ماژول‌های پشتیبانی‌شده (RDIMM یا LRDIMM) و معماری پردازنده (تعداد کانال‌های حافظه و نسل CPU) بستگی دارد.

در این بررسی، ماژول موردنظر دارای ظرفیت 32 گیگابایت است که در قالب یک DIMM از نوع LRDIMM DDR3-1866 ارائه می‌شود.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می‌باشد. هرچه این سرعت بالاتر باشد، پهنای باند حافظه افزایش پیدا می‌کند، اما لزوماً به این معنا نیست که نرخ تأخیر (CAS) پایین‌تر باشد، زیرا CAS Latency شاخصی جداگانه و وابسته به تعداد سیکل کلاک است.

نماد یا معیار سرعت و فرکانس رم‌ها به صورت MT/s (Mega Transfers per Second) نمایش داده می‌شود و گاهی به‌صورت متداول از MHz نیز استفاده می‌شود، هرچند در حافظه‌های DDR بیان MT/s دقیق‌تر است.

رم‌های نسل DDR3:
1066 مگاهرتز، 1333 مگاهرتز، 1600 مگاهرتز، 1866 مگاهرتز

رم‌های نسل DDR4:
2133 مگاهرتز، 2400 مگاهرتز، 2666 مگاهرتز، 2933 مگاهرتز، 3200 مگاهرتز

رم‌های نسل DDR5:
4800 مگاهرتز، 5200 مگاهرتز، 5600 مگاهرتز، 6400 مگاهرتز

فرکانس RAM 32GB DDR3 برابر با 1866 مگاهرتز (1866MT/s) می‌باشد.

تأخیر (Latency) :

تاخیر معمولاً به صورت CL (CAS Latency) بیان می‌شود. CL پایین‌تر بیانگر پاسخگویی سریع‌تر رم می‌باشد، زیرا تعداد سیکل‌های کمتری طول می‌کشد تا داده پس از ارسال دستور خواندن، در دسترس قرار گیرد. البته باید توجه داشت که مقدار CL بر حسب تعداد سیکل کلاک اندازه‌گیری می‌شود و برای محاسبه تأخیر واقعی (بر حسب نانوثانیه)، فرکانس رم نیز در نظر گرفته می‌شود.

رم 32 گیگابایتی DDR3 با فرکانس 1866 مگاهرتز از نرخ تأخیر CL (CAS Latency) برابر با 13 بهره می‌برد. این مقدار برای ماژول‌های DDR3-1866 در کلاس سروری مقدار استانداردی محسوب می‌شود و تعادل مناسبی بین سرعت انتقال داده و پایداری سیستم برقرار می‌کند، به‌ویژه در محیط‌های سروری که ثبات عملکرد اهمیت بالاتری نسبت به اورکلاک یا کاهش افراطی تأخیر دارد.

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار اختلاف پتانسیل الکتریکی موردنیاز رم برای فعالیت پایدار گفته می‌شود، نه شدت جریان. هر نسل جدید حافظه معمولاً با ولتاژ کاری پایین‌تری نسبت به نسل قبل طراحی می‌شود تا بهره‌وری انرژی افزایش یابد. کاهش ولتاژ کاری باعث مصرف انرژی کمتر، تولید گرمای کمتر و در نتیجه بهبود پایداری و طول عمر ماژول حافظه در محیط‌های سروری می‌شود.

ولتاژ کاری رم سرور 32GB DDR3-1866 مدل PC3-14900L برابر با 1.5 ولت می‌باشد. حرف «L» در استاندارد PC3-14900L به معنای Low Voltage بودن است، اما در این مدل مشخص (708643-B21) ولتاژ نامی 1.5V است و در برخی پلتفرم‌ها امکان کار در ولتاژ پایین‌تر نیز وجود دارد، مشروط به پشتیبانی سرور.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC)

ECC و بافر (Register) از جمله فناوری‌ها و ساختارهای مهندسی در طراحی ماژول‌های حافظه هستند. وقتی از اصطلاحاتی مانند «Registered DIMM» یا «ECC UDIMM» استفاده می‌کنیم، در واقع به نوع طراحی داخلی ماژول و قابلیت‌های فنی آن اشاره داریم. این فناوری‌ها می‌توانند ویژگی‌هایی مانند تصحیح خطا، افزایش پایداری سیستم و امکان پشتیبانی از ظرفیت‌های بالاتر حافظه را فراهم کنند. البته تغییر در مصرف انرژی و زمان تأخیر به نوع ماژول و معماری آن بستگی دارد و در همه مدل‌ها یکسان نیست. بنابراین با توجه به نیاز و هدف از راه‌اندازی سرور، باید ماژولی انتخاب شود که با معماری سیستم سازگار و متناسب با نوع کاربرد باشد.

انواع مختلف این ساختارهای فنی عبارتند از:

RDIMM (Registered DIMM): دارای رجیستر (بافر فرمان و آدرس)، مناسب سرورهای سازمانی با نیاز به پایداری بالا.

UDIMM (Unbuffered DIMM): بدون رجیستر، بیشتر در سیستم‌های دسکتاپ یا ورک‌استیشن‌های سبک استفاده می‌شود و نسبت به RDIMM در ظرفیت‌های بالا پایداری کمتری دارد.

LRDIMM (Load Reduced DIMM): دارای بافر پیشرفته‌تر که علاوه بر سیگنال‌های آدرس و فرمان، بار الکتریکی خطوط داده را نیز کاهش می‌دهد و امکان استفاده از ظرفیت‌های بالاتر حافظه را فراهم می‌کند.

ECC (Error Correction Code): فناوری تصحیح خطای حافظه که قابلیت شناسایی و اصلاح خطاهای تک‌بیتی را دارد و برای محیط‌های سروری حیاتی است.

رم سرور 32 گیگابایتی مورد بررسی ما از نوع LRDIMM (Load Reduced DIMM) بوده و از فناوری تصحیح خطای ECC پشتیبانی می‌کند که آن را برای استفاده در سرورهای سازمانی و محیط‌های حساس مناسب می‌سازد.

–

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از دید کنترل‌کننده حافظه مانند یک واحد مستقل عمل می‌کند.

یک ماژول DIMM ممکن است دارای یک (Single Rank)، دو (Dual Rank)، چهار (Quad Rank) و در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر باشد. البته در ماژول‌های LRDIMM مفهوم Rank از دید الکتریکی با Rank منطقی متفاوت است، زیرا وجود بافر داخلی باعث می‌شود کنترلر حافظه بار مستقیم همه Rankها را احساس نکند.

باید توجه داشت که Rank یک فناوری مستقل یا قطعه سخت‌افزاری جداگانه نیست، بلکه یک ویژگی در نحوه سازمان‌دهی تراشه‌های حافظه روی ماژول است.

Rank بالاتر لزوماً به‌صورت مستقیم باعث افزایش پهنای باند نمی‌شود، اما زمانی که ماژول دارای چند Rank باشد (مانند Dual یا Quad)، کنترلر حافظه می‌تواند با استفاده از تکنیک Interleaving بین Rankها جابه‌جا شود. این کار باعث بهبود کارایی و افزایش پهنای باند مؤثر می‌شود، زیرا در زمان انتظار برای یک Rank، می‌تواند از Rank دیگر استفاده کند.

نوع دیگر نمایش Rank به صورت Single (1R)، Dual (2R)، Quad (4R) و Octal (8R) می‌باشد.

رم 32GB DDR3 1866 Load Reduced مدل PC3-14900L مورد بررسی، از نوع Quad Rank (4R) با سازمان‌بندی 4Rx4 می‌باشد.

–

رشته (data lines) :

اصطلاح رشته (Organization / Width) در ماژول‌های حافظه رم معمولاً به تعداد Data Bits یا Data Lines در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه حافظه در هر چرخه انتقال، هشت بیت داده منتقل می‌کند.

انواع متداول این رشته‌ها به صورت زیر است:

• x4: چهار بیت داده در هر تراشه

• x8: هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)

• x16: شانزده بیت داده در هر تراشه، معمولاً در ماژول‌های موبایل یا خاص استفاده می‌شود

رم 32GB DDR3 مورد بررسی، از سازمان‌دهی x4 بهره می‌برد؛ یعنی هر تراشه حافظه روی ماژول، چهار بیت داده را در هر چرخه انتقال پردازش می‌کند.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی‌های خود ماژول توجه کرد، بلکه باید هماهنگی و پشتیبانی سخت‌افزارهای دیگر را نیز مدنظر قرار داد:

• فرکانس و نوع رم باید توسط CPU و مادربرد پشتیبانی شود.

• مادربرد باید نوع ماژول حافظه (RDIMM، LRDIMM) را پشتیبانی کند؛ معمولاً مادربردها فقط یک نوع ماژول را پشتیبانی می‌کنند و نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• در صورتی که مادربرد امکان استفاده هم‌زمان از LRDIMM و RDIMM را داشته باشد، باید این نکته مدنظر قرار گیرد.

• مادربرد باید نسل رم موردنظر (مثلاً DDR3 یا DDR4) را پشتیبانی کند، زیرا هر مادربرد فقط یک نسل رم را به‌صورت رسمی پشتیبانی می‌کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد و مادربرد باید ولتاژ ماژول موردنظر (مثلاً 1.5 ولت برای DDR3) را پشتیبانی کند.

• معمولاً CPU و مادربرد محدودیتی برای حداکثر ظرفیت هر اسلات دارند.

• برخی مادربردها تنها از تعداد مشخصی Rank در هر اسلات پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر 708643-B21 از نوع DIMM و Load-Reduced (LRDIMM) با فرکانس 1866 مگاهرتز می‌باشد. این ماژول از نسل DDR3 بوده و ولتاژ کاری آن 1.5 ولت است.

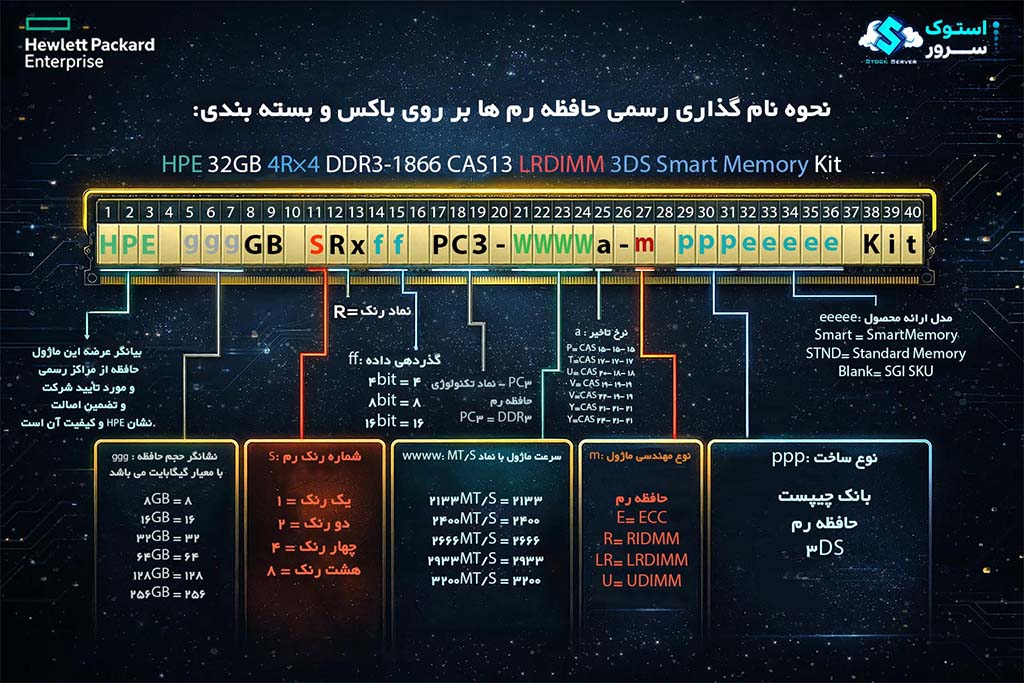

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

❓سوالات متداول :

جمع بندی:

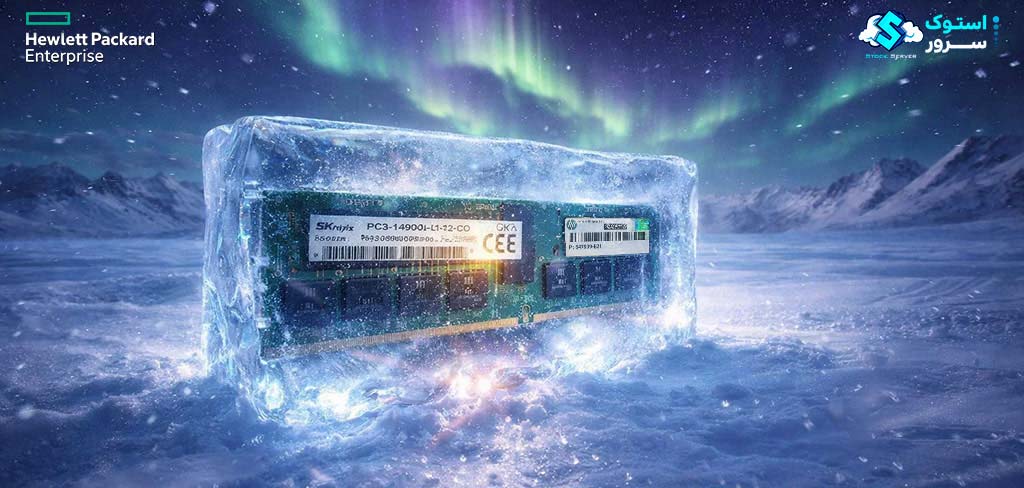

HPE 708643-B21 یک ماژول رم سرور DDR3 با ظرفیت 32GB و سرعت 1866 MT/s است که برای سرورهای HPE ProLiant Gen8 طراحی شده است. این ماژول گزینه‌ای سازگار، اقتصادی و قابل‌اعتماد برای ارتقاء حافظه در محیط‌های مراکز داده (Data Center) و شبکه‌های سازمانی محسوب می‌شود.

رم 32GB HPE دارای فناوری‌های پیشرفته مدیریت سلامت حافظه، ECC و LRDIMM (Load-Reduced DIMM) است که باعث افزایش پایداری و قابلیت اطمینان سیستم می‌شود. اگر به دنبال ارتقاء حافظه با پایداری بالا و هزینه مقرون‌به‌صرفه هستید، ماژول HPE 32GB PC3-14900L با پارت نامبر 708643-B21 گزینه مناسبی است.

با این حال، برای سیستم‌های مدرن و نیاز به ظرفیت حافظه بالاتر، پیشنهاد می‌شود از رم‌های DDR4 یا DDR5 استفاده گردد، زیرا این نسل‌ها از پهنای باند بالاتر و امکانات پیشرفته‌تر پشتیبانی می‌کنند.

–

استوک سرور  به شما کمک می کند تا بهترین قطعات متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ HPE 32GB PC3-14900L (DDR3-1866) LRDIMM را از لینک زیر دانلود کنید:
