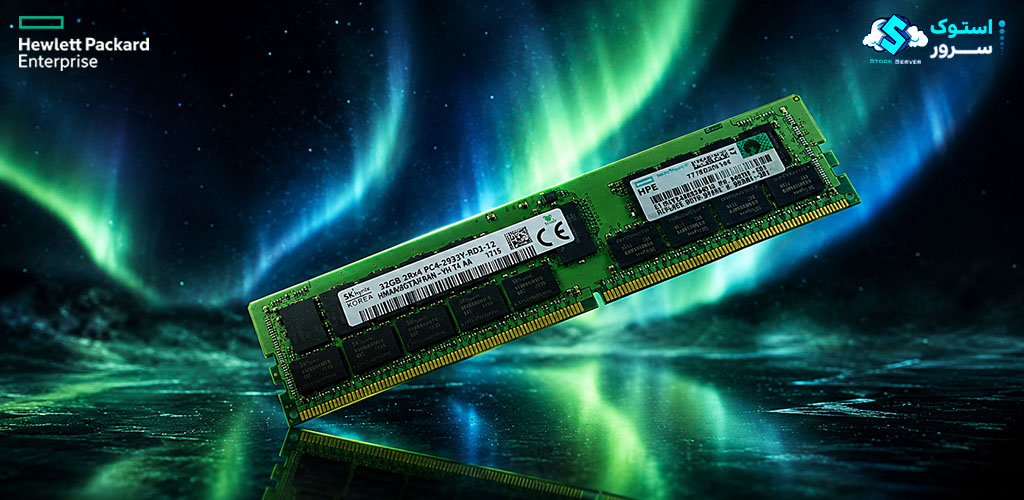

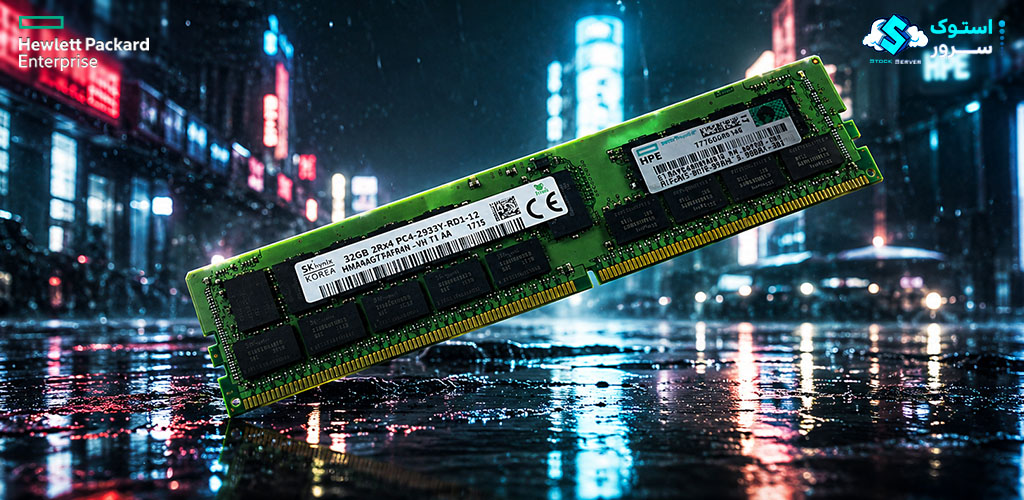

رم سرور HPE 32GB PC4-2933 (DDR4-2933) RDIMM (P00924-B21)

معرفی رم سرور HPE 32GB PC4-2933 RDIMM 2Rx4 CAS-21

اگر به دنبال راهی مقرون‌به‌صرفه برای ارتقاء قابل توجه سطح عملکرد، اطمینان و پایداری در سیستم‌های سرور خود هستید، حافظه رم سرور HPE با ظرفیت 32 گیگابایت، فرکانس 2933 مگاهرتز و استاندارد PC4-23466 که با پارت نامبر P00924-B21 شناخته می‌شود، گزینه‌ای بسیار ایده‌آل برای شما خواهد بود. این حافظه با ظرفیت 32 گیگابایتی خود، توانایی پردازش اطلاعات را با سرعت 2933 مگاهرتز ارائه می‌دهد و به طور خاص برای مواجهه با بارهای کاری پرفشار و اجرای روان برنامه‌ها در محیط‌های تجاری که کارایی بالا حرف اول را می‌زند، طراحی و بهینه‌سازی شده است.

این ماژول حافظه 32 گیگابایتی DDR4 از نوع Dual Rank x4، با کد محصول P00924-B21، به عنوان یک عضو قدرتمند در خانواده حافظه‌های سرور HPE، با حجم کافی و مشخصات فنی برجسته، برای استفاده در سرورهایی که برای مصارف متوسط و کاربردهای عمومی مانند وب‌سرورها، فایروال‌ها و کنترلرها در نظر گرفته شده‌اند، کاملاً مناسب است. سرعت 2933 مگاهرتزی این رم در کنار ظرفیت 32 گیگابایتی، تضمین‌کننده ارائه عملکردی بهینه و سرعت پاسخگویی بالا برای سرور شماست. این مزیت به خصوص در سناریوهایی مانند مجازی‌سازی، پردازش داده‌های حجیم (دیتا ماینینگ) و همچنین در محیط‌های رایج محاسبات ابری، ارزش و کاربرد فراوانی پیدا می‌کند.

سازگاری این حافظه با طیف وسیعی از سرورهای نسل دهم (Gen10) و نسل دهم پلاس (+Gen10) شرکت HPE، به شرطی که مادربرد سرور مورد نظر از نوع ماژول‌های ریجستر شده (RDIMM) پشتیبانی نماید، اطمینان حاصل می‌کند که این حافظه در بسیاری از زیرساخت‌های مدرن قابل پیاده‌سازی خواهد بود.

خانواده حافظه‌های HPE DDR4 SmartMemory، به واسطه طیف وسیعی از فرآیندهای تست و ارزیابی دقیقی که توسط مهندسان شرکت HPE بر روی آن‌ها صورت می‌پذیرد، به طور مداوم از نظر سطح عملکرد، قابلیت اطمینان در طولانی مدت و همچنین بهره‌وری کلی سیستم، استانداردهای بالایی را کسب کرده و به عنوان گزینه‌هایی ایده‌آل شناخته می‌شوند.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 32GB 2933 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 32GB 2933MT/s P00924-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

ram server 32gb ddr4 2933hz P00924-B21 سرور با ویژگی Dual Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول P00924-B21 , 805349-B21 , P00924-S21 , P06189-001 , P03052-091 می باشد.

مشخصات رم سرور HPE 32GB PC4-2933 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 2933 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

حافظه‌های رم مخصوص سرورها، معمولاً در ظرفیت‌های متنوعی از 32 گیگابایت تا 256 گیگابایت عرضه می‌شوند که هر کدام از این ظرفیت‌ها در یک واحد ماژول DIMM جای می‌گیرند. همچنین، انواع خاصی از حافظه‌ها مانند LRDIMM و 3DS این قابلیت را دارند که ظرفیت هر ماژول را تا سقف 512 گیگابایت نیز افزایش دهند. در نهایت، مجموع ظرفیت قابل پشتیبانی رم در یک سرور، تابعی از تعداد اسلات‌های حافظه موجود بر روی مادربرد و همچنین معماری پردازنده‌های مرکزی (CPU) آن سرور است.

با در نظر گرفتن مشخصات فنی مورد بررسی، حافظه رم سرور ما که با پارت نامبر P00924-B21 شناخته می‌شود، دارای ظرفیت 32 گیگابایتی است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 32GB DDR4 برابر 2933 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تأخیر در حافظه‌های رم، که معمولاً با شاخص CL (CAS Latency) اندازه‌گیری می‌شود، معیاری حیاتی برای سنجش سرعت و کارایی آن‌هاست. این شاخص نشان‌دهنده تعداد چرخه‌های کلاک (Clock Cycles) است که طول می‌کشد تا تراشه حافظه به داده درخواستی پاسخ دهد. بنابراین، هرچه مقدار CL کمتر باشد، به این معناست که رم با سرعت بیشتری به درخواست‌های سیستم پاسخ می‌دهد و این امر منجر به بهبود کلی عملکرد، به‌ویژه در وظایفی که نیاز به دسترسی سریع به داده‌ها دارند، می‌شود.

به عنوان مثال، یک ماژول رم DDR4 با ظرفیت شانزده گیگابایت که سرعتی معادل 2933 مگاهرتز دارد، اغلب با تأخیر CL برابر با 21 عرضه می‌شود. این عدد، هرچند ممکن است در مقایسه با رم‌های نسل‌های جدیدتر، بالاتر به نظر برسد، اما در زمان خود تعادل خوبی میان سرعت و پایداری را ارائه می‌داده است.

ولتاژ کاری (Voltage) :

ولتاژ کاری، که با واحد ولت (V) سنجیده می‌شود، مقدار انرژی الکتریکی مورد نیاز برای عملکرد صحیح ماژول رم است. در طول سالیان متمادی و با معرفی نسل‌های جدیدتر حافظه، تولیدکنندگان همواره تلاش کرده‌اند تا ولتاژ کاری را کاهش دهند. این روند کاهشی ولتاژ، مزایای متعددی را به همراه دارد:

اولاً، کاهش مصرف انرژی کلی سیستم را به دنبال دارد که این خود در سرورهایی که به صورت مداوم روشن هستند، اهمیت فراوانی پیدا می‌کند. ثانیاً، کاهش ولتاژ منجر به تولید گرمای کمتری توسط ماژول رم می‌شود، که این امر به نوبه خود به خنک‌کنندگی بهتر سیستم و جلوگیری از داغ شدن بیش از حد قطعات کمک می‌کند.

در نهایت، پایداری کلی سیستم افزایش می‌یابد، زیرا رم‌ها در محدوده ولتاژی بهینه‌تر و با حرارت کمتر، عملکرد مطمئن‌تری را ارائه می‌دهند. به عنوان نمونه، رم سرور 32 گیگابایتی از نوع PC4-23466 که با استانداردهای DDR4 مطابقت دارد، با ولتاژ کاری استاندارد 1.2 ولت طراحی و تولید شده است، که نشان‌دهنده بهره‌وری انرژی و پایداری مطلوب آن است.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 32 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری پیچیده حافظه‌های رم، مفهوم “رتبه” یا “Rank” به گروهی از تراشه‌های DRAM اشاره دارد که بر روی یک ماژول حافظه (DIMM) قرار گرفته‌اند و به طور هم‌زمان توسط کنترل‌کننده حافظه سیستم مورد آدرس‌دهی و دسترسی قرار می‌گیرند. از دیدگاه کنترل‌کننده حافظه، هر Rank به عنوان یک واحد حافظه مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند بسته به طراحی و نوع حافظه، از یک Rank (Single Rank) تا هشت Rank (Octal Rank) یا حتی بیشتر را در خود جای دهد، به ویژه در ماژول‌های پیشرفته‌تر مانند LRDIMM. لازم به ذکر است که Rank یک ویژگی مهندسی و نحوه سازماندهی تراشه‌هاست و نه یک جزء سخت‌افزاری مجزا.

یکی از مزایای کلیدی افزایش تعداد Rank در یک ماژول رم، بهبود قابل توجه در پهنای باند (Bandwidth) حافظه است. هنگامی که یک ماژول رم دارای چندین Rank باشد (مانند Dual Rank یا Quad Rank)، کنترل‌کننده حافظه قادر خواهد بود تا به صورت هوشمندانه بین این Rankها سوئیچ کند. این تکنیک که با عنوان “interleaving” شناخته می‌شود، به کنترل‌کننده اجازه می‌دهد تا در حالی که منتظر دسترسی به داده‌ها از یک Rank است، هم‌زمان با Rank دیگری مشغول به تبادل اطلاعات باشد.

این هم‌پوشانی در دسترسی‌ها، منجر به افزایش مؤثر پهنای باند و در نتیجه، سرعت کلی انتقال داده‌ها در سیستم می‌شود. نمایش رایج این رتبه‌ها به صورت نمادهای 1R (Single Rank)، 2R (Dual Rank)، 4R (Quad Rank) و 8R (Octal Rank) است. حافظه رم سرور HPE با پارت نامبر P00924-B21، که از نوع 32 گیگابایتی DDR4 با فرکانس 2933 مگاهرتز است، به صورت Dual Rank (2R) طراحی شده است که نشان‌دهنده بهره‌مندی آن از قابلیت‌های افزایش پهنای باند از طریق interleaving است.

–

رشته (data lines) :

اصطلاح “رشته” یا “Data Lines” در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه DRAM قادر به انتقال آن در هر چرخه کلاک است. این مقدار، که اغلب با نماد “x” به همراه یک عدد مشخص می‌شود (مانند x4، x8، x16)، عرض گذرگاه داده (Data Bus Width) در سطح تراشه را تعیین می‌کند. به عنوان مثال، هنگامی که گفته می‌شود یک ماژول رم از تراشه‌های DRAM با پیکربندی x8 استفاده می‌کند، به این معنی است که هر تراشه قادر به ارسال یا دریافت هشت بیت داده در هر چرخه انتقال است.

انواع مختلف پیکربندی رشته داده عبارتند از:

• x4 (چهار بیتی): این نوع پیکربندی، هرچند کمتر رایج است، اما در برخی سناریوهای خاص و برای دستیابی به قابلیت‌های پیشرفته‌تر در مدیریت خطا (Error Correction) یا افزایش تعداد Rankها در ماژول‌های LRDIMM مورد استفاده قرار می‌گیرد.
• x8 (هشت بیتی): این پیکربندی، یکی از متداول‌ترین و پرکاربردترین انواع رشته داده در دنیای حافظه‌های رم، هم در سرورها و هم در سیستم‌های دسکتاپ به شمار می‌رود. ترکیب تراشه‌های x8 با طراحی Dual Rank یا Quad Rank، تعادل مناسبی بین ظرفیت، سرعت و هزینه را فراهم می‌کند.
• x16 (شانزده بیتی): این نوع پیکربندی بیشتر در ماژول‌های رم مخصوص دستگاه‌های موبایل یا در برخی کاربردهای خاص که نیاز به پهنای باند بسیار بالا در سطح تراشه دارند، دیده می‌شود.

حافظه رم 32 گیگابایتی DDR4 با پارت نامبر P00924-B21، از تراشه‌هایی با پیکربندی x4 بهره می‌برد. این بدان معناست که هر تراشه DRAM در این ماژول، چهار بیت داده را در هر چرخه انتقال مدیریت می‌کند. استفاده از تراشه‌های x4، به ویژه در کنار طراحی Dual Rank، امکان پیاده‌سازی تکنیک‌های پیشرفته‌تر interleaving و مدیریت داده را فراهم می‌آورد که می‌تواند به بهینه‌سازی عملکرد و پایداری کلی سیستم کمک کند.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر P00924-B21 از نوع DIMM و با فرکانس 2933hz می باشد.ماژول  رم سرور 32GB با پارت نامبر P00924-B21 از نوع RDIMM یا رجیستر است.رم 32GB با پارت نامبر P00924-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
