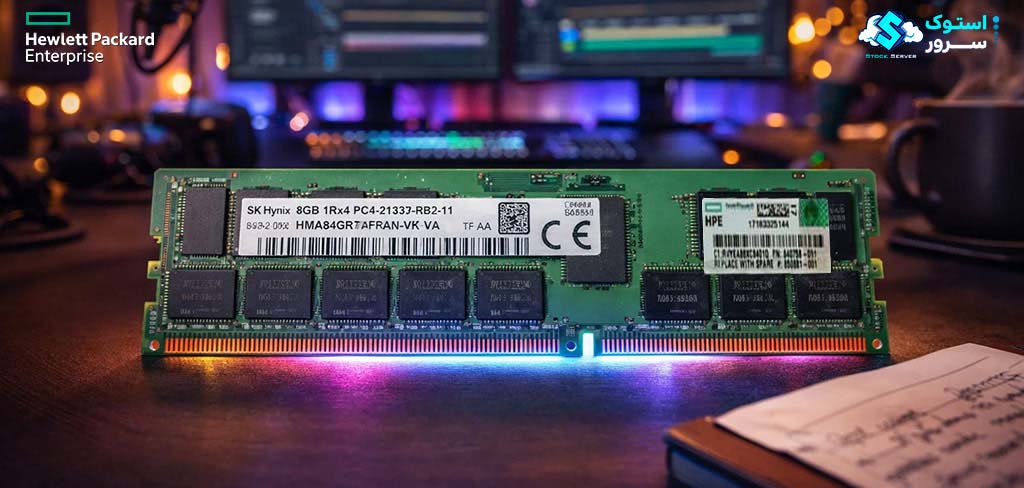

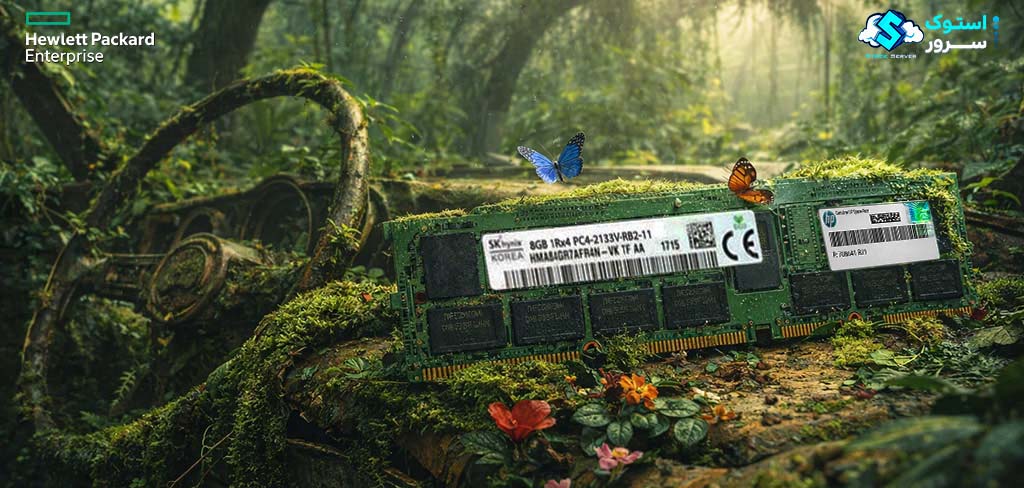

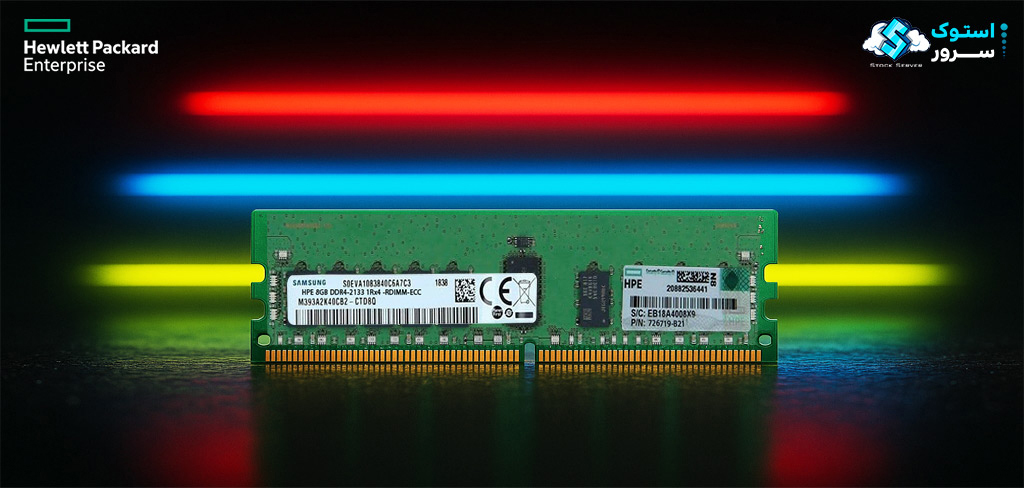

رم سرور HPE 8GB PC4-2133P (DDR4-2133) RDIMM (726718-B21)

معرفی رم سرور HPE 8GB PC4-2133P RDIMM 1Rx4 CAS-15

رم سرور HPE 8GB DDR4-2133MHz PC4-17000 ECC Registered (RDIMM) 1.2V Single Rank با شماره قطعه 726718-B21 گزینه‌ای مناسب برای ارتقا و افزایش پایداری سرورهای HPE نسل نهم (Gen9) محسوب می‌شود.

این ماژول با ظرفیت ۸ گیگابایت و سرعت ۲۱۳۳ مگاهرتز از نوع DDR4 SmartMemory بوده و با بهره‌گیری از فناوری ECC و ساختار Registered، سطح بالایی از اطمینان، تصحیح خطا و ثبات عملکرد را در محیط‌های سازمانی فراهم می‌کند.

این حافظه برای بارهای کاری سبک تا متوسط، مجازی‌سازی محدود، فایل سرور و کاربردهای تجاری که نیازمند سازگاری کامل و عملکرد پایدار در سرورهای HPE هستند، انتخابی اقتصادی و قابل اعتماد به شمار می‌رود.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

رم سرور HPE 8GB 1Rx4 DDR4-2133MT/s PC4-17000 ECC Registered (RDIMM) با شماره قطعه 726718-B21 یک ماژول حافظه HPE SmartMemory است که به‌طور اختصاصی برای سرورهای نسل نهم HPE طراحی شده است. این حافظه با ظرفیت ۸ گیگابایت و سرعت 2133MT/s، گزینه‌ای مناسب برای ارتقای سرورهای سازمانی و بهبود پایداری و عملکرد سیستم محسوب می‌شود.

این ماژول از نوع Single Rank (1Rx4) بوده و با بهره‌گیری از فناوری ECC و ساختار Registered، تصحیح خطای خودکار و ثبات عملیاتی بالا را در محیط‌های کاری فراهم می‌کند. استفاده از ولتاژ کاری 1.2 ولت نیز موجب کاهش مصرف انرژی و افزایش بهره‌وری سرور می‌شود.

رم 8GB با پارت نامبر 726718-B21 برای کاربردهای عمومی سازمانی، فایل سرور، وب‌سرور، کنترلرهای دامنه، فایروال، مجازی‌سازی سبک تا متوسط و سایر بارهای کاری متداول در زیرساخت‌های IT انتخابی قابل اعتماد است.

این حافظه با سرورهای HPE ProLiant Gen9 از جمله سری‌های DL، ML و BL، همچنین برخی مدل‌های خانواده Apollo و زیرساخت‌های مبتنی بر RDIMM سازگار است. علاوه بر این، با پردازنده‌های Intel Xeon E5-2600 v3 و v4 که از حافظه DDR4-2133 پشتیبانی می‌کنند، هماهنگی کامل دارد و عملکرد پایدار و بهینه‌ای را در این پلتفرم‌ها ارائه می‌دهد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

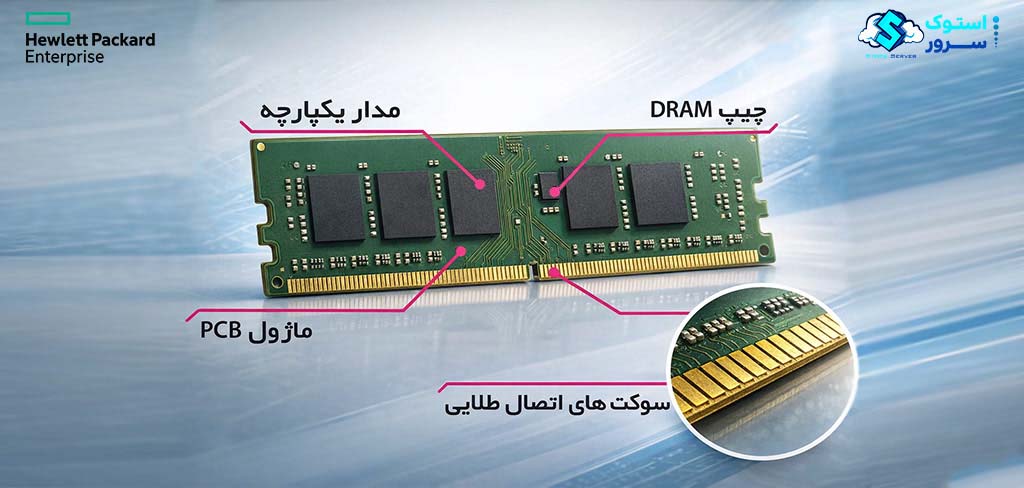

ماژول رم 8GB سری 2133Hz ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

رم سرور HPE 8GB 1Rx4 DDR4-2133MT/s PC4-17000 ECC Registered (RDIMM) با شماره قطعه 726718-B21 با بهره‌گیری از ساختار Single Rank و چیپ‌های x4 DRAM، پایداری و اطمینان بالایی را در محیط‌های سروری فراهم می‌کند و گزینه‌ای مناسب برای اجرای همزمان چندین سرویس و مدیریت بارهای کاری سبک تا متوسط در دیتاسنترها محسوب می‌شود.

این ماژول که از خانواده HPE SmartMemory است، تحت فرآیندهای تست و اعتبارسنجی دقیق HPE تولید شده و علاوه بر عملکرد پایدار، از قابلیت اطمینان و دوام بلندمدت در سرورهای سازگار با نسل نهم HPE برخوردار است. فناوری ECC نیز با تصحیح خودکار خطاهای حافظه، نقش مهمی در حفظ یکپارچگی داده‌ها و جلوگیری از اختلال‌های سیستمی ایفا می‌کند.

پارت نامبر های این محصول i726718-B21 , 774170-001 , 752368-081 می باشد.

برای مشاهده سایر رم های 8 گیگابایت “ کلیک کنید “

–

مشخصات رم سرور HPE 8GB PC4-2133P RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

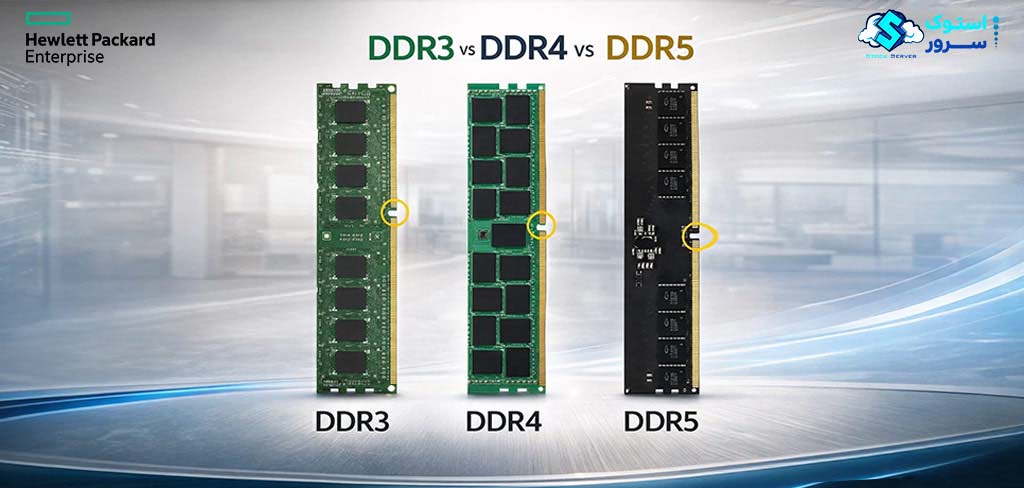

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 8GB 2133 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم‌های سرور معمولاً در ظرفیت‌های 8GB تا 256GB عرضه می‌شوند که هر یک در قالب ماژول DIMM ارائه می‌گردند. در برخی مدل‌های پیشرفته‌تر مانند LRDIMM و ماژول‌های مبتنی بر فناوری 3DS، ظرفیت هر ماژول می‌تواند به 512GB نیز برسد. ظرفیت نهایی حافظه قابل پشتیبانی در هر سرور به تعداد اسلات‌های DIMM، نوع ماژول‌های مورد استفاده و معماری پردازنده بستگی دارد.

ظرفیت رم سرور مورد بررسی ما با شماره قطعه 726718-B21 برابر با 8 گیگابایت بوده و از نوع DDR4 RDIMM است که برای سرورهای سازگار با نسل نهم HPE طراحی شده است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 8GB DDR4 برابر 2133 مگاهرتز می باشد.

تأخیر (Latency) :

تاخیر معمولا به صورت CL (CAS Latency) بیان می‌شود. CL پایین تر بیانگر پاسخگویی سریع تر رم می باشد .

رم هشت گیگابات دیدی آر فور با فرکانس یا سرعت دو هزار و صد و سی و سه از نرخ تاخیر CL (CAS Latency) = 15 بهره می برد.

–

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری Ram Server 8 Gb 17000 PC4  برابر 1.2v (ولت)  می باشد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 8 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی  ECC  می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترل‌کننده حافظه مانند یک واحد مستقل از حافظه دیده می‌شود.

یک ماژول DIMM ممکن است دارای  یک (Single Rank)،  دو (Dual Rank)،چهار  (Quad Rank)  و حتی در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر از آن Rank باشد.

باید این را دانست که Rank یک تکنولوژی یا ویژگی مهندسی است، نه یک قطعه سخت‌افزاری مجزا.

Rank بالا باعث افزایش پهنای باند رم می شود.وقتی رم‌ها دارای چند Rank باشند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار کند (interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

نوع دیگر نمایش رنک به صورت (Single (1R) ، Dual (2R) ،  Quad (4R)  ، Octal (8R می باشد.

رم HPE 8GB DDR4-2133 Registered 726718-B21 به صورت  Single رنک(1R) می باشد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم 8GB DDR4 726718-B21 دارای چهار بیت داده (x4) در هر تراشه می باشد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 8GB با پارت نامبر 726718-B21 از نوع DIMM و با فرکانس 2133hz می باشد. ماژول  رم سرور 8GB با پارت نامبر 726718-B21 از نوع Registered (RDIMM) یا رجیستر است. رم 8GB با پارت نامبر 726718-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
