سرور HPE ProLiant DL380 Gen9 یکی از پرکاربردترین سرورهای سازمانی است و پنل جلویی آن با مجموعهای از چراغها و دکمهها طراحی شده تا بتوانید در یک نگاه، وضعیت کلی سیستم را بررسی کنید. درک صحیح مفاهیم این چراغها به شما کمک میکند تا بدون نیاز به روشن کردن مانیتور یا ورود به iLO، بسیاری از مشکلات رایج را به سرعت تشخیص دهید. از وضعیت روشن بودن سرور گرفته تا هشدارهای بحرانی سختافزاری، همگی از طریق همین چراغهای کوچک قابل شناسایی هستند.
اجزای پنل جلویی و چراغهای اصلی

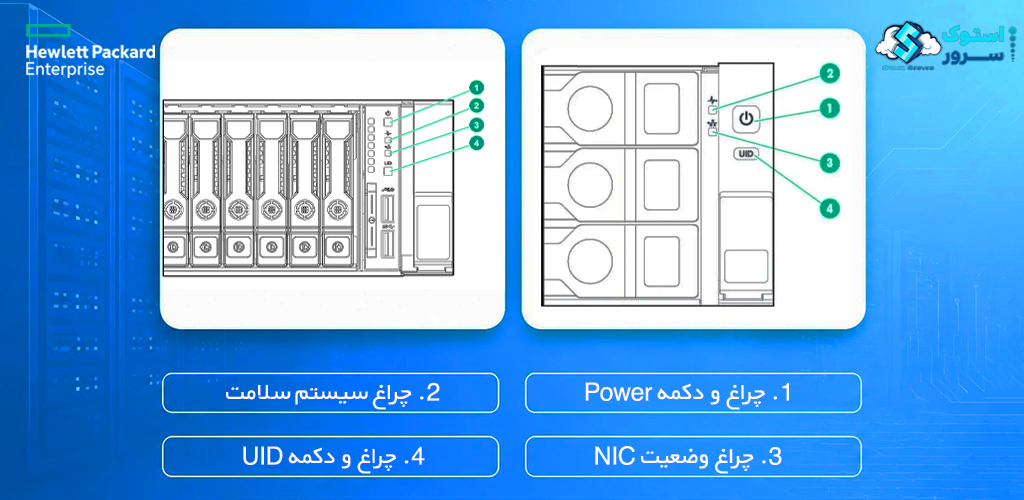

در پنل جلویی سرور DL380 Gen9، چه در مدلهای SFF (فرم کوچک) و چه LFF (فرم بزرگ)، چهار چراغ اصلی به همراه دکمههای مربوطه وجود دارد. این چراغها عبارتند از: چراغ Power On/Standby، چراغ Health، چراغ وضعیت NIC و چراغ UID . هر یک از این چراغها با رنگ و الگوی خاص خود، پیام متفاوتی را به شما منتقل میکنند.
چراغ پاور (Power On/Standby) مهمترین چراغی است که وضعیت روشن بودن سرور را نشان میدهد. زمانی که این چراغ به رنگ سبز ثابت باشد، یعنی سرور روشن است و به طور عادی کار میکند. اگر چراغ به رنگ سبز و به صورت چشمکزن (با فرکانس ۱ هرتز) باشد، یعنی سرور در حال طی کردن مراحل روشن شدن است. حالت کهربایی ثابت به معنای قرار داشتن سرور در حالت آمادهباش (Standby) است و اگر چراغ خاموش باشد، یعنی هیچ برقی به سرور نمیرسد .
چراغ سلامت (Health LED) شاید مهمترین چراغ برای عیبیابی سریع باشد. این چراغ در حالت عادی به رنگ سبز ثابت است. اگر این چراغ به رنگ کهربایی (نارنجی) و به صورت چشمکزن باشد، یعنی سیستم در وضعیت “تضعیف شده” (Degraded) قرار دارد. این هشدار معمولاً نشاندهنده مشکلی مانند خرابی یکی از فنها، خرابی یکی از منابع تغذیه (در صورتی که دیگری سالم باشد) یا هشدار دمایی است. در این حالت، سرور همچنان کار میکند اما سطحی از افزونگی (Redundancy) را از دست داده است. اگر چراغ سلامت به رنگ قرمز چشمکزن درآید، به معنای وجود یک وضعیت “بحرانی” (Critical) است که نیاز به بررسی فوری دارد . در صورت مشاهده این هشدارها، باید گزارش IML (حافظه ثبت رویدادهای داخلی) سرور را بررسی کنید یا از طریق iLO وضعیت دقیق را جویا شوید.
چراغ NIC وضعیت اتصال شبکه را به شما نشان میدهد. سبز ثابت به معنای برقراری لینک با شبکه است و سبز چشمکزن نشاندهنده فعالیت شبکه و تبادل اطلاعات میباشد. اگر این چراغ خاموش باشد، یعنی هیچ ارتباط شبکهای برقرار نیست و ممکن است کابل شبکه قطع یا مشکل داشته باشد .
دکمه و چراغ UID (Unit Identification) یک ابزار بسیار کاربردی در دیتاسنترها است. با فشردن این دکمه، چراغ آبی رنگ روی پنل جلویی و همچنین چراغ مشابهی در پنل پشتی سرور روشن میشود و به شما کمک میکند تا سرور مورد نظر خود را در میان انبوهی از رکها به سرعت پیدا کنید. حالتهای چشمکزن آبی نیز معانی خاص خود را دارند: چشمکزنی با فرکانس ۱ هرتز نشاندهنده مدیریت از راه دور یا بهروزرسانی فریمور است. فرکانس ۴ هرتز به معنای آغاز فرآیند راهاندازی مجدد دستی iLO و فرکانس ۸ هرتز نشاندهنده در حال انجام بودن این فرآیند است .
در مدلهای LFF چراغهای Power و UID سمت راست و جدا هستند و در مدل SFF این چراغها همگی زیر هم قرار دارند.
هشدارهای حیاتی و چراغهای عیبیابی داخلی
یکی از هشدارهای مهمی که ممکن است با آن مواجه شوید، چشمکزدن همزمان هر چهار چراغ اصلی پنل جلویی است. این الگو نشاندهنده یک “خطای برق” (Power Fault) است و معمولاً به معنای مشکل در منابع تغذیه، اتصال کابلهای برق یا خرابی در بخش توزیع برق سرور میباشد .
اما اطلاعات دقیقتر زمانی در دسترس قرار میگیرد که چراغ سلامت پنل جلویی به رنگ کهربایی یا قرمز درآمده باشد. در این حالت، با باز کردن درب سرور، یک پنل تشخیصی داخلی به نام Systems Insight Display را مشاهده خواهید کرد. این پنل شامل مجموعهای از چراغهای کوچک است که هر کدام وضعیت یک قطعه خاص را نشان میدهند. برای مثال، روشن شدن چراغ کهربایی مربوط به پردازندهها، نشاندهنده مشکل در یکی از پردازندهها است. اگر این چراغ در کنار چراغ وضعیت قرمز روشن شود، به احتمال زیاد یک خطای بحرانی در پردازنده رخ داده است . چراغهای مربوط به حافظه (DIMM) نیز به همین ترتیب عمل میکنند؛ کهربایی به معنای پیشبینی خرابی و قرمز به معنای خرابی کامل است .
علاوه بر این، چراغهای اختصاصی دیگری نیز روی این پنل وجود دارند: چراغ “Over Temp” که با روشن شدن به رنگ کهربایی، هشدار افزایش بیش از حد دما را میدهد ؛ چراغ “Power Cap” که وضعیت محدودیت مصرف برق را نشان میدهد؛ و چراغ “AMP Status” که وضعیت مدیریت توان پیشرفته را مشخص میکند . وجود این پنل به شما کمک میکند تا بدون نیاز به ابزارهای نرمافزاری، قطعه معیوب را به سرعت شناسایی کرده و برای تعویض آن اقدام کنید. همچنین چراغ مربوط به “Riser PCIe” نیز در صورت نصب نادرست کارتهای توسعه، شما را مطلع میسازد .
اجزای پنل پشتی و چراغهای مرتبط
پنل پشتی سرور DL380 Gen9 نیز چراغهای مخصوص به خود را دارد. مهمترین آنها، چراغ UID دیگری است که عملکردی مشابه چراغ جلویی دارد و به یافتن سرور از پشت رک کمک میکند . همچنین، روی هر یک از منابع تغذیه (Power Supply)، یک چراغ LED وجود دارد. سبز ثابت به معنای عملکرد عادی منبع تغذیه و خاموش بودن آن نشاندهنده خرابی یا عدم اتصال برق است . برای هر پورت شبکه نیز دو چراغ کوچک وجود دارد: یکی برای نشان دادن وضعیت لینک (LINK) و دیگری برای نمایش فعالیت شبکه (ACT) .
نارنجی چشمکزن شدن چراغ سلامت یعنی سیستم در وضعیت «تضعیف شده» (Degraded) قرار داره، ولی همچنان کار میکنه. این هشدار معمولاً به معنای خرابی یکی از فنها، از کار افتادن یکی از منابع تغذیه (در حالی که دومی سالِمِه)، یا هشدار دماییه. اولین کار اینه که درب سرور رو باز کنید و به پنل Systems Insight Display نگاه کنید—چراغ کوچیکی که روشن شده دقیقاً نشون میده کدوم قطعه مشکل داره.
چشمکزدن همزمان هر چهار چراغ (Power، Health، NIC و UID) یعنی یه «خطای برق» (Power Fault) رخ داده. این مشکل معمولاً به منبع تغذیه، کابل برق یا برد توزیع برق سرور مربوط میشه. اول کابلهای برق و اتصالاتشون رو چک کنید، بعد مطمئن بشید که منبع تغذیه بهدرستی در جای خودش قفل شده.
برای خاموش کردن چراغ UID کافیه دوباره همون دکمه رو فشار بدید. اگه از iLO استفاده میکنید، وارد کنسول مدیریت بشید و از اونجا UID رو خاموش کنید. چراغ آبی صرفاً برای پیدا کردن سرور توی رک طراحی شده و روشن موندنش هیچ تأثیری روی عملکرد سرور نداره.
