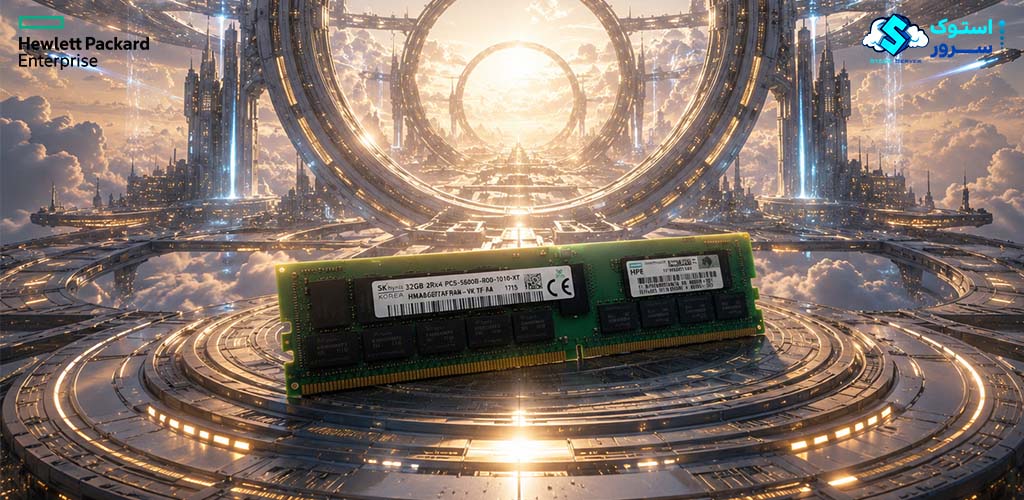

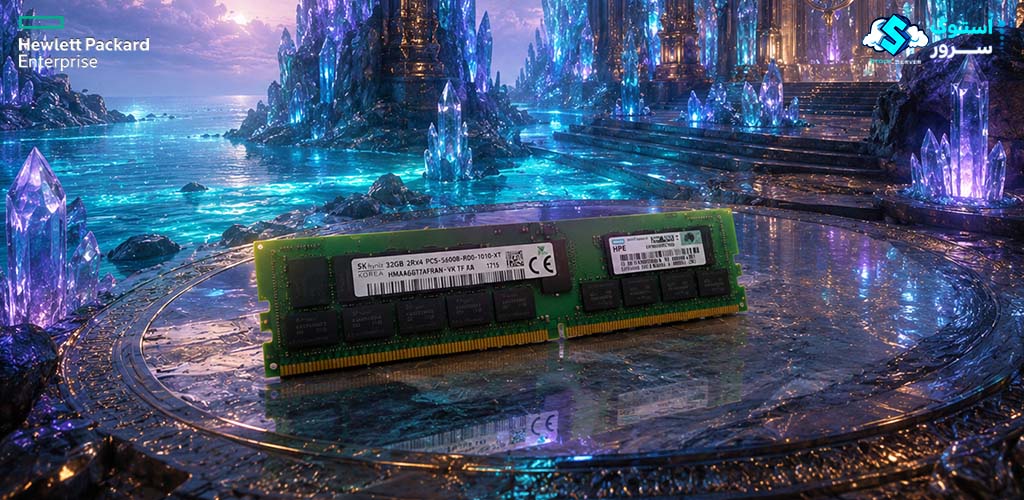

رم سرور HPE 256GB PC5-5600 (DDR5-5600) RDIMM (P64710-B21)

معرفی رم سرور HPE 256GB PC5-5600 RDIMM 8Rx4 CAS-52

حافظه‌های رم سرور سری HPE DDR5 Smart Memory، پاسخی هوشمندانه به نیازهای روزافزون شرکت‌ها و سازمان‌ها، از کسب‌وکارهای نوپا و کوچک گرفته تا مجموعه‌های بزرگ و پیشرو، محسوب می‌شوند. شرکت HPE با درک عمیق از تنوع نیازمندی‌ها، طیف وسیعی از ماژول‌های حافظه را طراحی و عرضه کرده است که همگی با سرعت خیره‌کننده‌ی 5600 مگاهرتز (MT/s) کار می‌کنند. این سرعت بالا، که به معنای میلیون‌ها انتقال داده در هر ثانیه است، تضمین‌کننده‌ی اوج عملکرد و بهره‌وری در کنار مصرف انرژی بهینه است.

اما مزایای این رم‌ها تنها به سرعت ختم نمی‌شود؛ بلکه سطح بی‌نظیری از پایداری و اطمینان را نیز به ارمغان می‌آورند. ماژول‌های رم سرور HPE DDR5 5600 EC8 Registered Smart Memory به طور ویژه برای نسل جدید سرورهای HPE Gen11 طراحی شده‌اند. این حافظه‌ها با پردازنده‌های نسل چهارم Intel Xeon Scalable (Xeon Gen 4) و همچنین برخی از پردازنده‌های نسل پنجم (Xeon Gen 5) سازگاری دارند، البته با این شرط مهم که مادربرد و کنترلر حافظه سرور از این نوع رم‌ها پشتیبانی کنند. با توجه به روند رو به تکامل فناوری، پیش‌بینی می‌شود که سرورهای نسل دوازدهم HPE (HPE Gen12) نیز از حافظه‌های با فرکانس 5600 مگاهرتز بهره‌مند شوند. ماژول 256 گیگابایتی از این خانواده نیز از این قاعده مستثنی نیست و انتظار می‌رود که هر دو نسل سرور، یعنی نسل 11 و نسل 12، از این حافظه قدرتمند پشتیبانی کنند.

ماژول حافظه 256 گیگابایتی که مورد بحث است، عضوی از خانواده‌ی Smart Memory بوده و به جدیدترین فناوری تشخیص و اصلاح خطا، یعنی EC8، مجهز است. این تکنولوژی پیشرفته، بالاترین سطح از حفاظت داده‌ها را در برابر خطاها تضمین می‌کند.

به طور خاص، ماژول رم سرور 256GB با فرکانس 5600 مگاهرتز و شماره فنی P64710-B21، از نوع DRAM است. در دنیای امروز که مجازی‌سازی سرورها، پردازش‌های ابری و مدیریت پایگاه‌های داده‌ی عظیم به امری رایج تبدیل شده است، کیفیت و قابلیت اطمینان حافظه‌های DRAM بیش از هر زمان دیگری اهمیت پیدا کرده است. این رم‌ها با فراهم آوردن ظرفیت بالا و تضمین آپ‌تایم (زمان فعال بودن سیستم) بیشتر، زیرساختی مستحکم برای اجرای روان و بدون وقفه برنامه‌ها و سرویس‌های حیاتی سازمان شما ایجاد می‌کنند.

رم سرور (P64710-B21) HPE 256GB 5600MT/s DDR5  سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ماژول‌های حافظه رم سرور 256 گیگابایتی از نوع Registered (RDIMM) هستند. این طراحی هوشمندانه، بار الکتریکی وارده بر کنترلر حافظه داخلی پردازنده (CPU) را به میزان قابل توجهی کاهش می‌دهد. نتیجه‌ی مستقیم این کاهش بار، افزایش چشمگیر قابلیت‌های سرور است؛ به طوری که امکان نصب تعداد بیشتری ماژول رم و یا پشتیبانی از حجم کلی حافظه بسیار بالاتری توسط CPU فراهم می‌گردد. این امر انعطاف‌پذیری فوق‌العاده‌ای را برای انطباق با نیازهای متغیر کسب‌وکار در اختیار مدیران سیستم قرار می‌دهد.

در اوج نوآوری، رم سرور 256 گیگابایتی نسل پنجم با فرکانس 6400 مگاهرتز (MT/s) و پارت نامبر P73447-B21، مجهز به تکنولوژی پیشرفته‌ی 3DS (Three Dimensional Stacked) شده است. این فناوری انقلابی، روشی نوین برای افزایش ظرفیت حافظه ارائه می‌دهد. در 3DS، چندین لایه تراشه‌ی DRAM به صورت عمودی روی یکدیگر قرار می‌گیرند (stacked) و این امکان را فراهم می‌سازند که بدون نیاز به فضای فیزیکی بیشتر بر روی برد مدار چاپی (PCB)، به ظرفیت‌های حافظه‌ی بسیار بالاتری دست یابیم.

فناوری 3DS با بهره‌گیری از اتصالات عمودی سیلیکونی (TSV – Through-Silicon Via) یا استفاده از چیپ‌ست‌های بافر اختصاصی، نه تنها ظرفیت را افزایش می‌دهد، بلکه پایداری عملکرد را نیز در بالاترین سطح حفظ می‌کند. این امر اطمینان حاصل می‌دهد که حتی با افزایش چشمگیر ظرفیت حافظه، سرعت و قابلیت اطمینان سیستم در حد ایده‌آل باقی بماند و بتواند پاسخگوی سنگین‌ترین پردازش‌ها و حجم داده‌های عظیم باشد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم  256 گیگ HPE با سرعت یا فرکانس 5600MT/s در مقایسه با ماژول‌های حافظه DDR5 که از سرعت حداکثر 6400MT/s بهرمند هستند با وجود پایداری بیشتر اما از نظر  پهنای باند رم های 6400 توانایی بیشتری را از خود نشان می دهد :

–

ویژگی‌های برجسته:

به دلیل حجم بالای این رم حتما به حداکثر پشتیبانی مادربرد و CPU سرور خود توجه کنیدیا در صورت لزوم با کارشناسان ما تماس حاصل فرمایید

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

پارت نامبر های  این محصول P64710-B21  ، P65258-001 می باشد.

مشخصات رم سرور HPE 256GB PC5-5600 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3: قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 256GB 5600(MT/s) P64710-B21 از نوع DDR5 می باشد .

ظرفیت (Capacity):

حافظه‌های رم سرور در طیف وسیعی از ظرفیت‌ها، از 8 گیگابایت تا 256 گیگابایت، در دسترس هستند که هر کدام در یک ماژول مستقل DIMM (Dual In-line Memory Module) جای می‌گیرند. این ماژول‌ها ستون فقرات ذخیره‌سازی موقت داده در سیستم‌های سرور به شمار می‌آیند و سرعت دسترسی به اطلاعات را به طرز چشمگیری افزایش می‌دهند.

برای کاربردهایی که نیازمند ظرفیت‌های بسیار بالا هستند، انواع خاصی از رم‌ها مانند LRDIMM (Load-Reduced DIMM) و 3DS (Three Dimensional Stacked) وارد عرصه می‌شوند. این فناوری‌های پیشرفته قادرند تا ظرفیت هر ماژول را به 512 گیگابایت یا حتی بیشتر برسانند. این قابلیت، امکان ساخت سرورهایی با مجموع حافظه‌ی ده‌ها ترابایت را فراهم می‌آورد که برای پردازش‌های سنگین و محیط‌های ابری بسیار حیاتی است.

ظرفیت کل حافظه‌ی قابل پشتیبانی توسط یک سرور، به طور مستقیم تحت تأثیر دو عامل کلیدی قرار دارد: تعداد اسلات‌های حافظه موجود بر روی مادربرد سرور و معماری پردازنده مرکزی (CPU). هر CPU دارای محدودیت‌های مشخصی در تعداد کانال‌های حافظه و حداکثر ظرفیت قابل مدیریت است. انتخاب صحیح رم‌ها باید با در نظر گرفتن این محدودیت‌ها صورت پذیرد تا از حداکثر پتانسیل سخت‌افزار بهره‌برداری شود.

در بررسی ما، به طور خاص بر روی ماژول حافظه رم سرور با ظرفیت 256 گیگابایت و پارت نامبر P64710-B21 تمرکز داریم. این ماژول نماینده‌ی توانمندی‌های نسل جدید حافظه‌ها در ظرفیت‌های بالا و پاسخگویی به نیازهای پیچیده‌ی مراکز داده مدرن است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 256GB DDR5 برابر 5600 مگاهرتز می باشد.

–

تأخیر (Latency) :

هنگامی که صحبت از سرعت و پاسخگویی حافظه‌های رم به میان می‌آید، دو پارامتر کلیدی اهمیت ویژه‌ای پیدا می‌کنند: تأخیر (Latency) و ولتاژ کاری (Voltage). درک این مفاهیم به ما کمک می‌کند تا درک بهتری از نحوه‌ی عملکرد و مزایای نسل‌های جدید رم‌ها به دست آوریم.

تأخیر در حافظه‌های رم، که معمولاً با عنوان CL یا CAS Latency (Column Access Strobe Latency) سنجیده می‌شود، نشان‌دهنده‌ی مدت زمانی است که طول می‌کشد تا داده‌ای از حافظه فراخوانی شود. هرچه عدد CL پایین‌تر باشد، به این معنی است که رم سریع‌تر به درخواست‌ها پاسخ می‌دهد و تأخیر کمتری در دسترسی به اطلاعات ایجاد می‌کند. این پارامتر، نقشی حیاتی در عملکرد کلی سیستم، به‌ویژه در وظایفی که نیاز به دسترسی مکرر و سریع به داده‌ها دارند، ایفا می‌کند.

به عنوان مثال، رم‌های 256 گیگابایتی DDR5 با فرکانس 5200 مگاهرتز، از نرخ تأخیر CL 42 بهره می‌برند. این مقدار CL پایین‌تر، نشان‌دهنده‌ی سرعت پاسخگویی فوق‌العاده‌ای است که برای بارهای کاری سنگین و نیازمند به عملکرد بالا، بسیار مطلوب است.

«DDR5 با وجود فرکانس بالا، گاهی تأخیر بالاتری نسبت به DDR4 دارد ولی در مجموع کاراتر است.دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.به زبان ساده تر می توان گفت به جای یک واحد تک قدرتی دو واحد 0.75 قدرتی در رم های این سری وجود دارد»

ولتاژ کاری (Voltage) :

ولتاژ کاری، میزان شدت جریان الکتریکی مورد نیاز رم برای فعالیت صحیح خود را مشخص می‌کند. یکی از روندهای مثبت در تکامل فناوری رم، کاهش تدریجی ولتاژ کاری در هر نسل جدید بوده است. این کاهش ولتاژ مزایای متعددی را به همراه دارد:

• کاهش مصرف انرژی: ولتاژ کمتر به معنای مصرف توان کمتر است که در مراکز داده‌ی بزرگ، تأثیر قابل توجهی بر هزینه‌های عملیاتی دارد.
• تولید گرمای کمتر: مصرف انرژی کمتر مستقیماً به معنای تولید حرارت کمتر است. این امر به کاهش فشار بر سیستم خنک‌کننده سرور کمک کرده و از داغ شدن بیش از حد قطعات جلوگیری می‌کند.
• افزایش پایداری: دمای عملیاتی پایین‌تر و جریان الکتریکی کنترل‌شده‌تر، به طور کلی به افزایش پایداری و طول عمر قطعات کمک می‌کند و احتمال بروز خطا را کاهش می‌دهد.

در همین راستا، رم سرور 256 گیگابایتی DDR5 با فرکانس 5600 مگاهرتز، با ولتاژ کاری تنها 1.1 ولت (V) کار می‌کند. این ولتاژ پایین، گواهی بر پیشرفت‌های صورت گرفته در بهینه‌سازی مصرف انرژی و تولید حرارت کمتر در نسل جدید حافظه‌های DDR5 است.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 256 گیگ ddr5 مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی EC8 می باشد.

–

Rank (مرتبه) :

برای درک کامل عملکرد حافظه‌های رم سرور، لازم است با مفاهیم فنی دیگری مانند “رنک” (Rank) و “رشته داده” (Data Lines) آشنا شویم. این مفاهیم به ما کمک می‌کنند تا نحوه سازماندهی تراشه‌های حافظه و نحوه انتقال داده‌ها را بهتر درک کنیم.

رنک (Rank): مجموعه‌ای هوشمند از تراشه‌های DRAM

در معماری حافظه رم، “رنک” به گروهی از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به طور هم‌زمان توسط کنترلر حافظه مورد آدرس‌دهی قرار می‌گیرند. از دیدگاه کنترل‌کننده حافظه، هر رنک به عنوان یک واحد مستقل حافظه عمل می‌کند.

یک ماژول DIMM می‌تواند دارای یک (Single Rank)، دو (Dual Rank)، چهار (Quad Rank) و حتی در برخی ماژول‌های پیشرفته مانند LRDIMM، هشت (Octal Rank) یا تعداد بیشتری رنک باشد. لازم به ذکر است که رنک یک قطعه سخت‌افزاری مجزا نیست، بلکه یک مفهوم در سازماندهی و آدرس‌دهی تراشه‌ها است.

مزیت رنک بالا: افزایش چشمگیر پهنای باند

افزایش تعداد رنک‌ها در یک ماژول رم، مستقیماً به افزایش پهنای باند (Bandwidth) منجر می‌شود. دلیل این امر در قابلیت “interleaving” (درهم‌آمیزی) نهفته است. هنگامی که رم‌ها دارای چندین رنک باشند (مانند Dual یا Quad Rank)، کنترلر حافظه قادر است بین این رنک‌ها جابجا شود. در حالی که منتظر دسترسی به یک رنک است، می‌تواند هم‌زمان با رنک دیگر عملیات را انجام دهد. این قابلیت، زمان‌های انتظار را به حداقل رسانده و پهنای باند مؤثر حافظه را به طور قابل توجهی افزایش می‌دهد.

انواع نمایش رنک به صورت زیر است:

• Single (1R): یک رنک
• Dual (2R): دو رنک
• Quad (4R): چهار رنک
• Octal (8R): هشت رنک

به عنوان مثال، رم سرور 256 گیگابایتی DDR5 با فرکانس 5600 مگاهرتز و پارت نامبر P64710-B21، به صورت Octal Rank (8R) طراحی شده است. این ساختار هشت‌رنکی، پتانسیل بالایی را برای دستیابی به حداکثر پهنای باند در اختیار سیستم قرار می‌دهد.

–

رشته (data lines) :

اصطلاح “رشته” یا “Data Lines” در ماژول‌های حافظه رم، به تعداد خطوط انتقال داده در هر تراشه DRAM اشاره دارد. وقتی گفته می‌شود یک ماژول رم از DRAM‌های x8 استفاده می‌کند، به این معنی است که هر تراشه DRAM قادر است در هر چرخه کلاک، هشت بیت داده را منتقل کند. این تعداد خطوط انتقال داده، مستقیماً بر سرعت و حجم داده‌هایی که می‌توانند در یک لحظه جابجا شوند، تأثیر می‌گذارد.

انواع مختلف رشته‌های داده عبارتند از:

• x4: چهار بیت داده در هر تراشه
• x8: هشت بیت داده در هر تراشه (این نوع در سرورها و دسکتاپ‌ها بسیار رایج است)
• x16: شانزده بیت داده در هر تراشه (معمولاً در ماژول‌های موبایل یا کاربردهای خاص یافت می‌شود)

رم سرور 256 گیگابایتی DDR5 5600MT/s مورد بررسی ما، از تراشه‌هایی با چهار بیت داده (x4) در هر تراشه بهره می‌برد. استفاده از x4 در کنار ساختار 8R، نشان‌دهنده یک پیکربندی خاص برای دستیابی به تعادل بهینه بین ظرفیت بالا، پهنای باند و کارایی در این نوع رم‌های سرور است.

–

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 256GB با پارت نامبر P64710-B21 از نوع DIMM و با فرکانس 5600 می باشد.ماژول  رم سرور 256 گیگ با پارت نامبر P64710-B21 از نوع RDIMM و یا رجیستر است.رم 256gb با پارت نامبر P64710-B21 نسل پنجم (ddr5) با ولتاژ 1.1 ولت می باشد.

به دلیل حجم بالای این رم حتما به حداکثر پشتیبانی مادربرد و CPU سرور خود توجه کنیدیا در صورت لزوم با کارشناسان ما تماس حاصل فرمایید

–

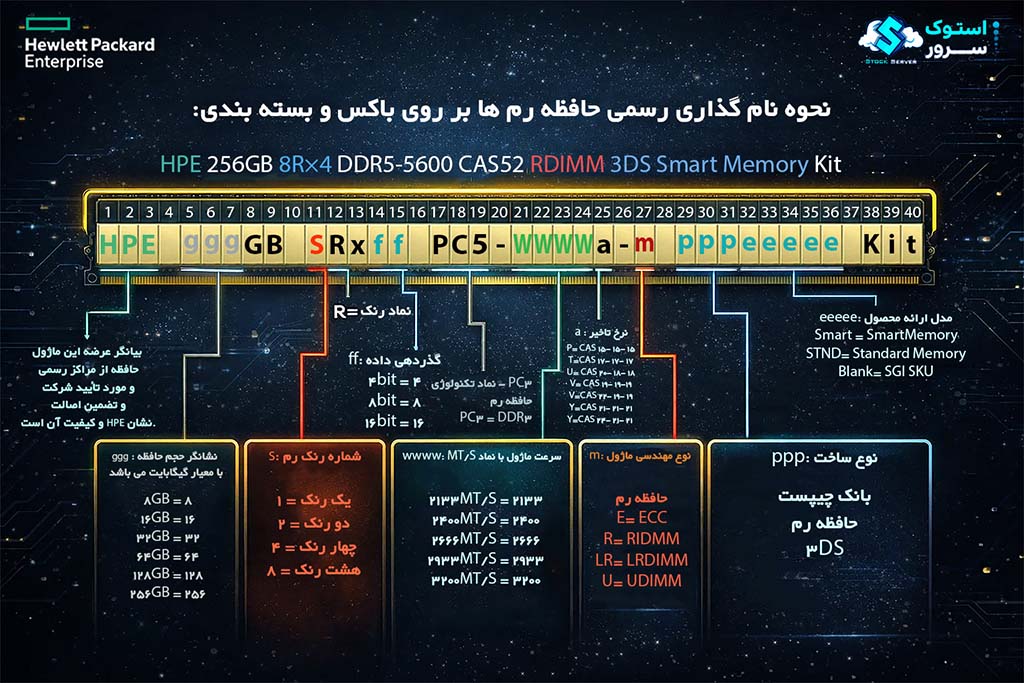

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

–

جمع بندی:

HPE P64710-B21 یک ماژول رم DDR5 با ظرفیت 256GB و سرعت بالا (5600 MT/s) است که برای سرورهای نسل یازدهم HPE و احتمالا نسل آینده Gen12  طراحی شده و با فناوری SmartMemory دارای پایداری و مدیریت پیشرفته سلامت حافظه را می باشند. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای و دیتاسنتری کاملاً توصیه می‌شود.

استوک سرور به شما کمک می کند تا بهترین پردازنده متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ (P64710-B21)256GB DDR5 5600 را از لینک زیر دانلود کنید:
