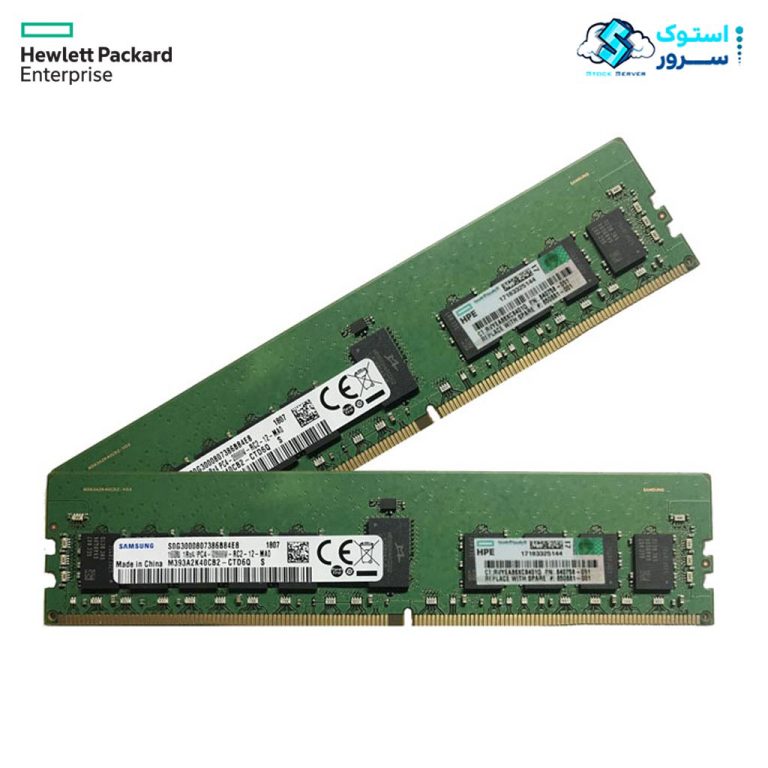

رم سرور HPE 128GB PC4-2933 (DDR4-2933) LRDIMM (P00928-B21)

معرفی رم سرور HPE 128GB PC4-2933 LRDIMM 8Rx4 CAS-24

رم‌های سرور HPE DDR4 Smart Memory گزینه‌ای ایده‌آل برای مشتریانی هستند که کسب‌وکارهای کوچک، متوسط یا بزرگ را مدیریت می‌کنند. شرکت HPE مجموعه‌ی جامعی از حافظه‌های رم با سرعت ۲۹۳۳ مگاهرتز ارائه کرده است تا بتواند نیازهای متنوع کاربران را پوشش دهد. حافظه‌ی سرور HPE 128GB 2933MT/s (که MT/s مخفف میلیون انتقال در ثانیه است)، علاوه بر عملکرد عالی و بهره‌وری انرژی، سطح بالایی از ثبات و پایداری را نیز تضمین می‌کند.

حافظه‌ی سرور HPE 128GB DDR4-2933 MHz PC4-23466 8Rx4 با شماره قطعه P00928-B21، انتخابی ممتاز برای آن دسته از کاربرانی است که در پی افزایش چشمگیر عملکرد، اطمینان و پایداری در سیستم‌های سروری خود با بودجه‌ای در محدوده‌ی متوسط و میان‌رده هستند. این حافظه با ظرفیت ۱۲۸ گیگابایت و سرعت ۲۹۳۳ مگاهرتز، به‌طور خاص برای بارهای کاری نسبتاً سنگین و محیط‌های تجاری که نیازمند کارایی بالا هستند، طراحی شده است.

حافظه‌ی سرور HPE 128GB Octal Rank x4 DDR4-2933Hz با شماره قطعه P00928-B21، یک ماژول حافظه‌ی قدرتمند و با حجم مناسب است که برای استفاده در سرورهای ساخت شرکت HPE طراحی شده است. این رم ۱۲۸ گیگابایتی با شماره قطعه P00928-B21، برای سرورهای با کاربری متوسط و موارد عمومی مانند وب‌سرورها، فایروال‌ها و کنترلرها بسیار مناسب است. با ظرفیت ۱۲۸ گیگابایت و سرعت ۲۹۳۳ مگاهرتز، این حافظه عملکرد بهینه و سرعت بالایی را برای سرور فراهم می‌آورد؛ این مزیت به‌خصوص در کاربردهایی چون مجازی‌سازی، تحلیل داده (Data Mining) و محاسبات ابری در مقیاس معمولی بسیار مفید واقع می‌شود.

حافظه های سری HPE DDR4 SmartMemory ، به دلیل فرآیند و آزمون هایی که شرکت HPE روی آن ها انجام می دهد از نظر  عملکرد، قابلیت اطمینان و بهره‌وری ، آیده آل هستند .



این حافظه ها  با برخی سرورهاینسل ده پلاس (+Gen10) و دهم (Gen10) که مادر برد آن ها از قابلیت لود ردیوس (LRDIMM)  پشتیبانی می کند سازگار است. همچنین این رم با پردازنده های 4th Intel Xeon processors هماهنگی دارد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

 تفاوت بین رم‌های (LRDIMM) Load Reduced و Registered (RDIMM) :

ماژول رم 128GB 2933 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

برای مشاهده سایر رم های 128 گیگابایت “ کلیک کنید “

Ram Server HPE 128GB 2933MT/s P00928-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگویفرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته :

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

ram server 128gb ddr4 2933hz P00928-B21  سرور با ویژگی Octal Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول   P00928-B21 , P06191-001 ,  P03055-091 می باشد.

مشخصات رم سرور HPE 128GB PC4-2933 LRDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

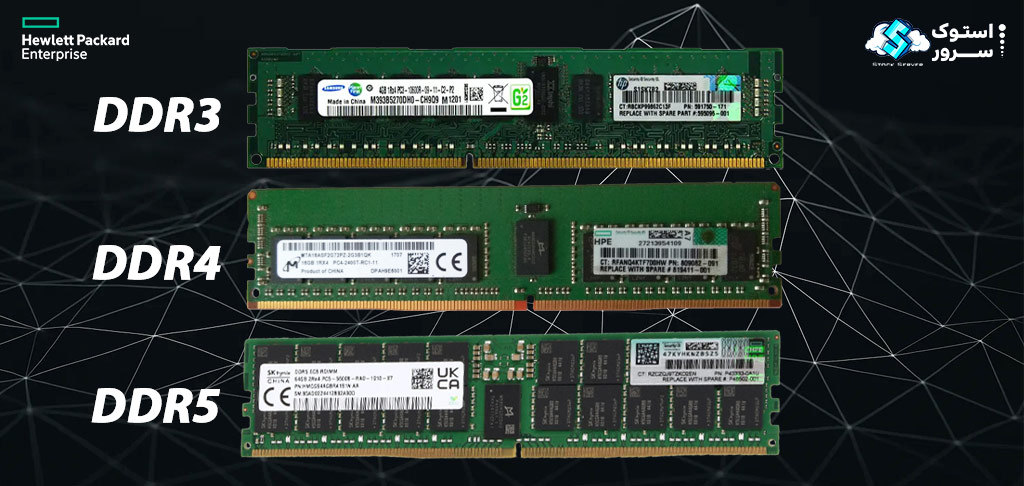

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 128GB 2933 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

ماژول‌های حافظه رم که برای سرورها طراحی شده‌اند، معمولاً در ظرفیت‌هایی بین ۱۲۸ گیگابایت تا ۲۵۶ گیگابایت ارائه می‌شوند که هر کدام از این ظرفیت‌ها در یک ماژول DIMM جای می‌گیرند. علاوه بر این، با بهره‌گیری از فناوری‌های پیشرفته‌تری مانند LRDIMM و 3DS، امکان دستیابی به ظرفیت‌های بسیار بالاتر، تا سقف ۵۱۲ گیگابایت نیز فراهم است. البته، ظرفیت نهایی حافظه رم قابل نصب بر روی یک سرور، ارتباط تنگاتنگی با تعداد اسلات‌های حافظه موجود در مادربرد و همچنین معماری پردازنده (CPU) سرور دارد.

در خصوص سرور مورد بررسی ما، با در نظر گرفتن شماره قطعه (Part Number) P00928-B21، ظرفیت حافظه RAM در نظر گرفته شده برابر با ۱۲۸ گیگابایت می‌باشد.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 128GB DDR4 برابر 2933 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تأخیر در عملکرد حافظه‌های رم (RAM) معمولاً با معیاری به نام CL یا CAS Latency سنجیده می‌شود. هرچه عدد CL کمتر باشد، به این معنی است که حافظه رم سریع‌تر به درخواست‌های سیستم پاسخ می‌دهد و این امر در نهایت منجر به عملکرد روان‌تر و بهینه‌تر سیستم خواهد شد.

برای مثال، در مورد یک حافظه رم با ظرفیت ۱۲۸ گیگابایت از نوع DDR4 که با فرکانس یا سرعت ۲۹۳۳ مگاهرتز کار می‌کند، نرخ تأخیر CL برابر با ۲۴ است. این عدد نشان‌دهنده تعداد چرخه‌های کلاک (Clock Cycles) است که طول می‌کشد تا حافظه بتواند داده‌ای را از ستون (Column) مشخصی در حافظه بخواند. بنابراین، CL پایین‌تر به معنای زمان دسترسی کوتاه‌تر به داده‌ها و در نتیجه افزایش سرعت کلی سیستم است.

در این مدل خاص، با توجه به ظرفیت بالا و فرکانس قابل توجه، مقدار CL=24 یک شاخص کلیدی برای سنجش کارایی و سرعت پاسخگویی آن محسوب می‌شود.

ولتاژ کاری (Voltage) :

ولتاژ کاری، که به عنوان میزان انرژی الکتریکی مورد نیاز برای فعالیت صحیح ماژول‌های حافظه رم شناخته می‌شود، با گذشت زمان و پیشرفت تکنولوژی، روندی کاهشی را طی کرده است. به عبارت دیگر، با هر نسل جدیدی که از حافظه‌های رم عرضه می‌شود، شاهد کاهش ولتاژ مورد نیاز برای راه‌اندازی و عملکرد آن‌ها هستیم.

این کاهش ولتاژ کاری مزایای قابل توجهی را به همراه دارد. اولاً، منجر به مصرف انرژی کمتر توسط سیستم می‌شود که این خود برای کاهش هزینه‌های برق و همچنین حفظ محیط زیست حائز اهمیت است. ثانیاً، تولید گرما را به میزان چشمگیری کاهش می‌دهد، زیرا توان مصرفی کمتر به معنای اتلاف انرژی کمتر به صورت حرارت است. در نهایت، این پایداری حرارتی و الکتریکی بالاتر، به افزایش طول عمر و اطمینان‌پذیری کلی حافظه رم کمک شایانی می‌کند.

به عنوان نمونه‌ای مشخص، حافظه رم سرور با ظرفیت ۱۲۸ گیگابایت از نوع PC4 که با فرکانس 2933 مگاهرتز کار می‌کند، دارای ولتاژ کاری استاندارد ۱.۲ ولت است. این مقدار ولتاژ پایین، نشان‌دهنده بهره‌گیری از فناوری‌های نوین در طراحی این ماژول حافظه برای دستیابی به حداکثر کارایی با حداقل مصرف انرژی و تولید گرما است.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 128 گیگ مورد بررسی ما از نوع LRDIMM (Load Reduced DIMM ) و دارای تکنولوژی خطایابی  ECC  می باشد.

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترل‌کننده حافظه مانند یک واحد مستقل از حافظه دیده می‌شود. یک ماژول DIMM ممکن است دارای  یک (Single Rank)،  دو (Dual Rank)،چهار  (Quad Rank)  و حتی در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر از آن Rank باشد. باید این را دانست که Rank یک تکنولوژی یا ویژگی مهندسی است، نه یک قطعه سخت‌افزاری مجزا. Rank بالا باعث افزایش پهنای باند رم می شود.وقتی رم‌ها دارای چند Rank باشند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار کند (interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

نوع دیگر نمایش رنک به صورت (Single (1R) ، Dual (2R) ،  Quad (4R)  ، Octal (8R می باشد. رم HPE 128GB DDR4-2933 P00928-B21 به صورت Octal رنک(8R) می باشد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد. انواع محتلف این رشته ها به صورت زیر می باشد :

x4 چهاربیت داده در هر تراشه x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها) x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص رم 128GB DDR4 P00928-B21 دارای چهار بیت داده (x4) در هر تراشه می باشد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 128GB با پارت نامبر P00928-B21 از نوع DIMM و با فرکانس 2933hz می باشد. ماژول  رم سرور 128GB با پارت نامبر P00928-B21 از نوع LRDIMM یا Memory Buffer است. رم 128GB با پارت نامبر P00928-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

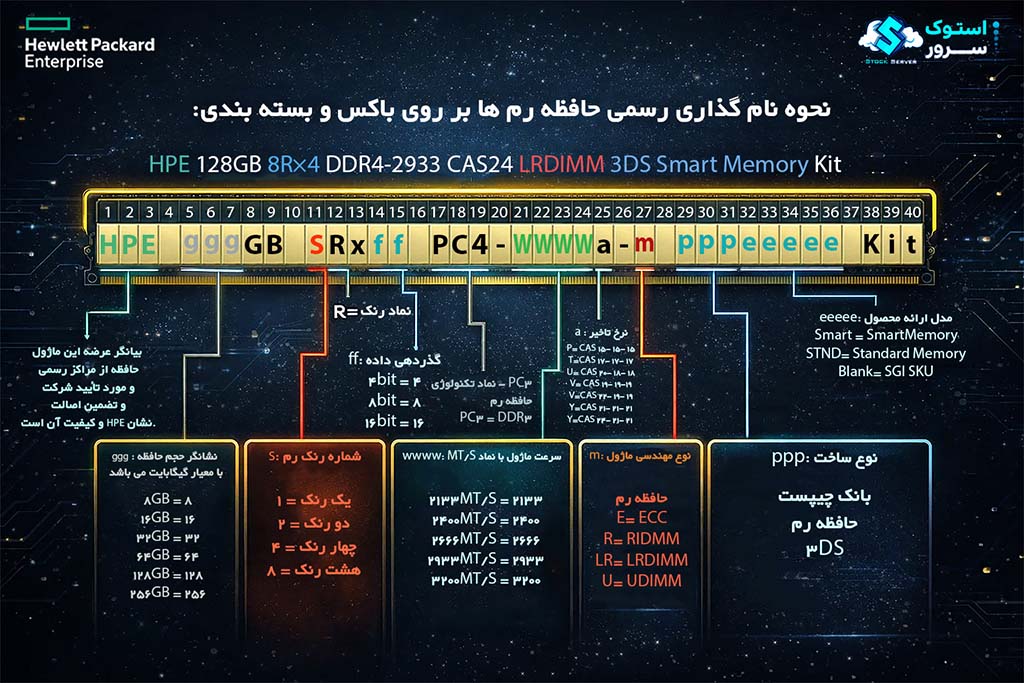

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
