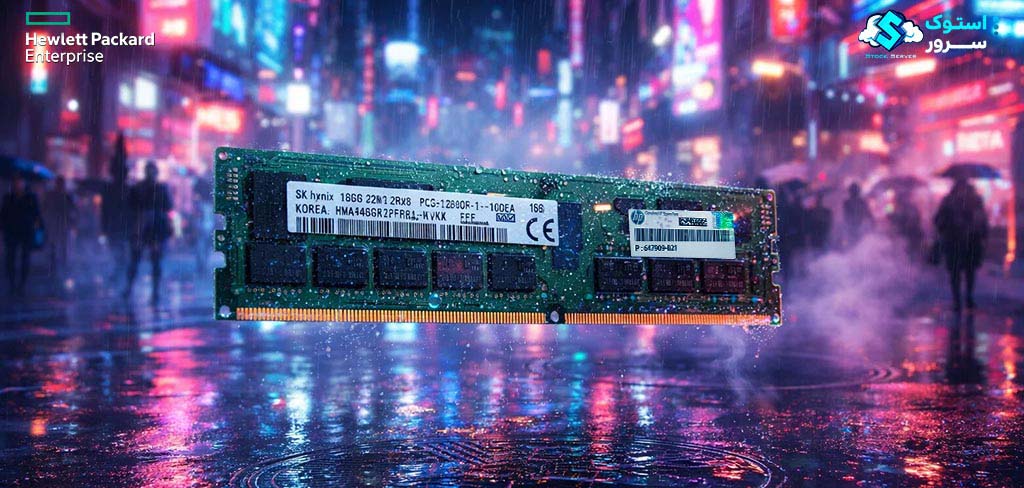

رم سرور HPE 16GB PC3-12800R (DDR3-1600) RDIMM (672633-B21)

معرفی رم سرور HPE 16GB PC3-12800R RDIMM 2Rx4 CAS-11

در دنیای سرورها، انتخاب سخت‌افزار مناسب می‌تواند تفاوت بین یک سیستم پایدار و یک سیستم آسیب‌پذیر را رقم بزند. یکی از قطعات کلیدی هر سرور، حافظه RAM آن است. در این قسمت قصد داریم به‌صورت کامل به معرفی و بررسی رم سرور HPE 16GB PC3-12800R Registered DIMM (RDIMM) 2Rx4 با پارت‌نامبر 672633-B21 بپردازیم؛ رم سرور 16GB 1600 MT/S محصولی است که همچنان در برخی از مراکز داده (Data Center) و شبکه‌های سازمانی قابل استفاده است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم سرور HPE 16GB PC3-12800R (672633-B21) یک ماژول DDR3 Registered DIMM (RDIMM) با ظرفیت 16 گیگابایت و سرعت 1600 MT/s است که به‌طور اختصاصی برای سرورهای HPE ProLiant Gen8 طراحی شده است. این حافظه از فناوری Error-Correcting Code (ECC) پشتیبانی می‌کند و دارای ساختار Dual Rank (2Rx4) با تأخیر CAS Latency 11 (CL11) می‌باشد.

این ماژول با پردازنده‌های Intel Xeon E5-2600 و E5-2400 سری v1 و v2 سازگار بوده و در سرورهایی مانند DL360p Gen8، DL380p Gen8 و ML350p Gen8 قابل استفاده است. استفاده از فناوری Registered باعث کاهش بار الکتریکی روی کنترلر حافظه شده و پایداری سیستم را در پیکربندی‌های چندماژوله افزایش می‌دهد.

این رم گزینه‌ای مناسب برای ارتقاء سرورهای مبتنی بر پلتفرم Gen8 در کاربردهایی مانند مجازی‌سازی، سرورهای پایگاه داده و زیرساخت‌های سازمانی است.

مزایای استفاده از رم سرور HPE 16GB PC3-12800R

ماژول رم سرور HPE 16GB PC3-12800R (672633-B21) از نوع DDR3 SDRAM Registered (RDIMM) با سرعت 1600 MT/s است. این حافظه برای استفاده در سرورهای HPE ProLiant Gen8 طراحی شده و از فناوری ECC برای افزایش پایداری و کاهش خطاهای سیستمی بهره می‌برد.

امروزه کیفیت و قابلیت اطمینان حافظه در زیرساخت‌های IT اهمیت بالایی دارد، زیرا فرآیندهایی مانند مجازی‌سازی سرورها، رایانش ابری و اجرای پایگاه‌های داده حجیم نیازمند حافظه‌ای پایدار با ظرفیت مناسب و عملکرد قابل اعتماد در کارکردهای مداوم هستند.

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

رم سرور HPE 16GB PC3-12800R (672633-B21) از نوع Registered DIMM (RDIMM) است. در این نوع ماژول‌ها، سیگنال‌های کنترلی از طریق یک رجیستر (بافر) مدیریت می‌شوند که باعث کاهش بار الکتریکی روی کنترلر حافظه شده و پایداری سیستم را در پیکربندی‌های چندماژوله افزایش می‌دهد. لازم به ذکر است که RDIMM لزوماً باعث افزایش سرعت انتقال داده نمی‌شود، بلکه هدف اصلی آن بهبود پایداری و امکان استفاده از ظرفیت‌های بالاتر در سرورها است.

پارت‌نامبرهای مرتبط با این محصول عبارت‌اند از:
P: 672633-B21, 687465-001, 684031-001

برای مشاهده سایر رم های 16 گیگابایت ” کلیک کنید “

مشخصات رم سرور HPE 16GB PC3-12800R RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type )

• DDR3 : قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم 16GB 1600(MT/s) از نوع DDR3 می باشد .

ظرفیت (Capacity)

حافظه‌های سرور معمولاً در ظرفیت‌های متنوعی عرضه می‌شوند که بسته به نس

ل فناوری (DDR3، DDR4 یا DDR5) می‌توانند از چند گیگابایت تا صدها گیگابایت در هر ماژول متغیر باشند. هر ماژول حافظه در قالب DIMM نصب می‌شود. در نسل‌های جدیدتر، ماژول‌های LRDIMM و فناوری 3DS امکان دستیابی به ظرفیت‌های بسیار بالاتر را نیز فراهم می‌کنند.

حداکثر ظرفیت قابل پشتیبانی در هر سرور به تعداد اسلات‌های حافظه، نوع ماژول (RDIMM یا LRDIMM) و معماری پردازنده بستگی دارد.

در این بررسی، ظرفیت ماژول مورد نظر 16 گیگابایت است.

فرکانس (Frequency / Speed)

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM 16GB DDR3 برابر 1600 مگاهرتز می باشد.

–

تأخیر (Latency)

تاخیر حافظه معمولاً با CL (CAS Latency) بیان می‌شود و مقدار پایین‌تر آن نشان‌دهنده پاسخگویی سریع‌تر ماژول است.

رم سرور HPE 16GB PC3-12800R (RDIMM) با سرعت 1600 MT/s دارای CAS Latency برابر با 11 (CL11) می‌باشد.

–

ولتاژ کاری (Voltage)

ولتاژ کاری حافظه مشخص‌کننده میزان انرژی مورد نیاز ماژول برای عملکرد صحیح است. با پیشرفت نسل‌های حافظه، ولتاژ کاری کاهش یافته است که منجر به مصرف انرژی کمتر، تولید حرارت کمتر و پایداری بالاتر سیستم می‌شود.

رم سرور HPE 16GB PC3-12800R (DDR3 RDIMM, 1600 MT/s) دارای ولتاژ کاری 1.5V می‌باشد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC)

ECC و بافر (رجیستر) ساختارهای مهندسی ماژول‌های حافظه هستند که عملکرد و پایداری رم را تحت تأثیر قرار می‌دهند. وقتی از عباراتی مانند Registered DIMM (RDIMM) یا ECC UDIMM استفاده می‌کنیم، در واقع به نوع طراحی داخلی و قابلیت‌های ماژول اشاره داریم. این تکنولوژی‌ها ویژگی‌هایی همچون شناسایی و تصحیح خطا، پایداری بالاتر، و تأثیرات جزئی روی مصرف انرژی و تأخیر را فراهم می‌کنند. بنابراین انتخاب نوع مناسب رم باید بر اساس نیاز و کاربرد سرور انجام شود.

انواع رایج ماژول‌ها عبارت‌اند از:

• RDIMM (Registered DIMM): دارای رجیستر برای کاهش بار روی کنترلر حافظه، مناسب سرورهای پایدار و پیکربندی چندماژوله

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر اما پایداری کمتری نسبت به RDIMM دارد

• LRDIMM (Load-Reduced DIMM): کاهش بار الکتریکی و مصرف انرژی، مناسب برای ظرفیت‌های بالای حافظه

• ECC (Error-Correcting Code): قابلیت شناسایی و تصحیح خطای حافظه، بسیار حیاتی در محیط‌های سروری

رم سرور مورد بررسی ما، 16 گیگابایت HPE PC3-12800R, از نوع RDIMM بوده و دارای فناوری ECC می‌باشد.

–

Rank (مرتبه)

در معماری حافظه، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول اشاره دارد که به‌طور هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از دید کنترلر، یک واحد مستقل حافظه محسوب می‌شود.

یک ماژول DIMM ممکن است دارای Single Rank (1R)، Dual Rank (2R)، Quad Rank (4R) و در برخی ماژول‌های LRDIMM حتی Octal Rank (8R) یا بیشتر باشد. Rank یک ویژگی طراحی مهندسی است، نه یک قطعه سخت‌افزاری جداگانه.

ماژول‌های چند Rank می‌توانند پهنای باند مؤثر را افزایش دهند. کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با Rank دیگر کار کند (interleaving)، که عملکرد حافظه را بهبود می‌بخشد.

رم سرور HPE 16GB PC3-12800R (DDR3 RDIMM, 1600 MT/s) دارای Dual Rank (2R) است.

–

رشته (data lines)

در ماژول‌های حافظه سرور، رشته (Organization) به تعداد data bits یا data lines در هر تراشه DRAM اشاره دارد. برای مثال، وقتی گفته می‌شود یک ماژول از DRAMهای x8 استفاده می‌کند، یعنی هر تراشه در هر چرخه انتقال، ۸ بیت داده منتقل می‌کند.

انواع رایج رشته‌ها عبارت‌اند از:

• x4: چهار بیت داده در هر تراشه

• x8: هشت بیت داده در هر تراشه (رایج در سرورها و دسکتاپ‌ها)

• x16: شانزده بیت داده در هر تراشه (معمولاً در ماژول‌های موبایل یا خاص)

رم سرور HPE 16GB PC3-12800R (DDR3 RDIMM) دارای x4 (چهار بیت داده) در هر تراشه است.

سازگاری با پردازنده و مادربرد

برای انتخاب یک ماژول حافظه در سرور، نباید تنها به مشخصات رم توجه کرد؛ بلکه باید سازگاری و پشتیبانی مادربرد و CPU را نیز مد نظر قرار داد:

• فرکانس و نوع رم باید توسط CPU و مادربرد پشتیبانی شود.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند و معمولاً نمی‌توان RDIMM و UDIMM را در یک سیستم ترکیب کرد.

• در صورت استفاده از LRDIMM، مادربرد باید امکان ترکیب آن با RDIMM را داشته باشد.

• مادربرد باید نسل حافظه مورد نظر (مثلاً DDR3، DDR4، DDR5) را پشتیبانی کند. هر مادربرد معمولاً تنها یک نسل حافظه را پشتیبانی می‌کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. به عنوان مثال، ماژول DDR3 معمولاً 1.5V است، در حالی که DDR5 ولتاژ کمتری دارد (حدود 1.1V).

• CPU و مادربرد محدودیت‌هایی برای حداکثر ظرفیت هر اسلات دارند.

• برخی مادربردها تنها از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور HPE 16GB PC3-12800R (672633-B21) دارای مشخصات زیر است:

• نوع: DDR3 RDIMM (Registered DIMM)

• ظرفیت: 16GB

• فرکانس: 1600 MT/s

• ولتاژ کاری: 1.5V

این ماژول مخصوص سرورهای HPE ProLiant Gen8 طراحی شده و برای محیط‌های سروری با نیاز به پایداری بالا مناسب است.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

در سرورهایی با چند پردازنده (CPU)، نحوه نصب ماژول‌های حافظه روی اسلات‌ها اهمیت بالایی دارد تا از تمام ظرفیت و پهنای باند حافظه استفاده شود:

• به طور مثال، اگر دو ماژول رم داشته باشید، بهتر است اسلات شماره 8 هر دو CPU پر شود تا حافظه به صورت متقارن و بهینه کار کند.

• اگر شش ماژول رم داشته باشید، معمولاً باید اسلات‌های 8، 10 و 12 هر دو CPU پر شوند تا عملکرد کامل حافظه تضمین شود.

• امکان نصب نامتقارن نیز وجود دارد (مثلاً ۲ ماژول روی CPU1 و ۴ ماژول روی CPU2)، اما در این حالت سرور رم‌ها را شناسایی می‌کند ولی تمام پهنای باند و توان حافظه به صورت کامل استفاده نخواهد شد.

❓سوالات متداول

جمع بندی

رم سرور HPE 16GB PC3-12800R (672633-B21) یک ماژول DDR3 RDIMM با ظرفیت 16GB و سرعت 1600 MT/s است که به طور ویژه برای سرورهای HPE ProLiant Gen8 طراحی شده است. این ماژول از فناوری ECC پشتیبانی می‌کند و پایداری و قابلیت اطمینان بالایی برای محیط‌های سروری ارائه می‌دهد.

رم مورد بررسی، با مدیریت پیشرفته سلامت حافظه، گزینه‌ای مناسب برای ارتقاء حافظه در مراکز داده و شبکه‌های سازمانی است. اگر به دنبال افزایش پایداری با RDIMM و ECC هستید و محدودیت بودجه دارید، این ماژول یک گزینه اقتصادی و قابل اعتماد محسوب می‌شود.

با این حال، برای سرورهای مدرن با نیاز به ظرفیت بالاتر و سرعت بیشتر، استفاده از حافظه‌های DDR4 یا DDR5 توصیه می‌شود.
