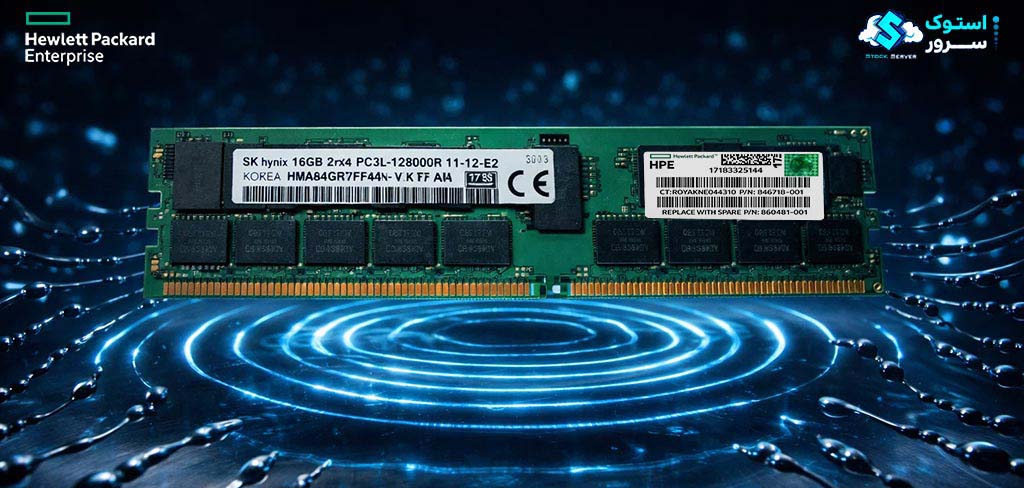

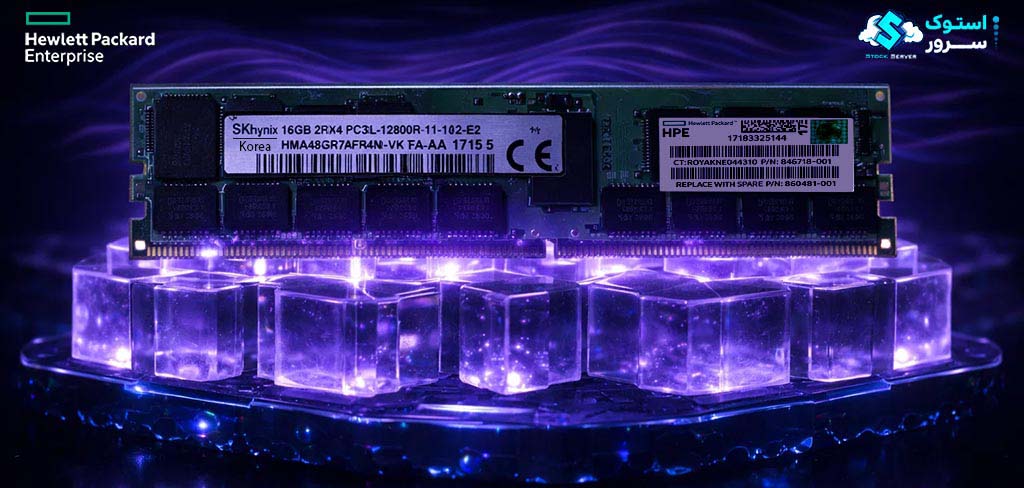

رم سرور HPE 16GB Dual Rank x4 PC3L-12800R (DDR3-1600) Registered CAS-11 Low Voltage Memory Kit 713985-B21

رم سرور (713985-B21) HP 16GB PC3-12800R Registered CAS 11 Dual Rank x 4 DRAM Low Voltage Memory Kit :

بررسی تخصصی رم سرور (713985-B21)HP 16GB PC3-12800R 2Rx4 | انتخابی قابل اعتماد برای سرورهای ProLiant :

در دنیای سرورها، انتخاب سخت‌افزار مناسب می‌تواند تفاوت بین یک سیستم پایدار و یک سیستم آسیب‌پذیر را رقم بزند. یکی از قطعات کلیدی هر سرور، حافظه RAM آن است. در این قسمت قصد داریم به‌صورت کامل به معرفی و بررسی رم سرور HP 16GB PC3-12800R Registered  2Rx4 با پارت‌نامبر 713985-B21 بپردازیم؛ رم سرور 16GB 1600MT/S محصولی است که همچنان در بسیاری از مراکز داده (Data Center) و شبکه‌های سازمانی قابل استفاده است.

رم های سرور سری HPE DDR3 Memory Kit مناسب برای مشتریانی می باشد  که قصد استفاده از رم ها برای سرور های ورک استیشن (ٌ Work Station ) را  دارند. رم سرور HPE 16GB 1600MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) علاوه بر اینکه مناسب کاربرد های عمومی می باشد بخاطر عملکرد و بهره‌وری انرژی و سطح بالایی از ثبات و پایداری مناسب سرور ها نیز می باشد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم سرور HPE 16GB PC3-12800R یک ماژول DDR3 Registered (RDIMM) با ظرفیت 16 گیگابایت و سرعت 1600 مگاهرتز است که برای استفاده در سرورهای اچ‌ پی (HPE ProLiant) طراحی شده است. این رم با پشتیبانی از ECC (Error Correction Code)، قابلیت Dual Rank و تأخیر CAS 11، گزینه‌ای ایده‌آل برای افزایش عملکرد و پایداری سرورهای نسل 6، 7 و 8 محسوب می‌شود. رم سرور اچ پی ای با پارت نامبر 713985-B21 و فرکانس 1600 با پردازنده های مدل E5 از نسل V2 و V1 و پردازنده های مدل X همخوانی دارد.

رم سرور 16 گیگابایت سری Low Voltage نسل سوم به جای ولتاژ 1.5v دارای ولتاژ 1.35v می باشد اما لازمه این رم ها ساپورت کردن مادربرد ها از این ولتاژ است.این رم ها از نظر حرارت و مصرف انرژی کارآمد تر می باشند.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

مزایای استفاده از رم سرور HPE 16GB PC3-12800R 713985-B21 :

–

1. افزایش کارایی پردازشی سرور

این رم با سرعت 1600 مگاهرتز و Dual Rank بودن، عملکرد سرور را در پردازش‌های چندوظیفه‌ای و برنامه‌های سنگین بهبود می‌بخشد.

2. پایداری و امنیت بالا

پشتیبانی از ECC به این رم امکان می‌دهد خطاهای حافظه را شناسایی و تصحیح کند، که این ویژگی برای حفظ امنیت و صحت داده‌ها در سرورها بسیار مهم است.

3. سازگاری گسترده

رم  HPE 16GB PC3-12800R MB/S با سرورهای HP ProLiant نسل 6، 7 و 8 کاملاً سازگار بوده و می‌تواند به‌راحتی در این سیستم‌ها مورد استفاده قرار گیرد.

4. گزینه‌ای ایده‌آل برای ارتقا حافظه

این رم انتخابی مقرون‌به‌صرفه برای ارتقا حافظه سرور و بهینه‌سازی عملکرد سیستم در پردازش‌های حجیم و برنامه‌های مجازی‌سازی است.

چرا رم 713985-B21 هنوز هم انتخاب مناسبی است؟

اگرچه امروزه رم‌های DDR4 و حتی DDR5 وارد بازار شده‌اند، بسیاری از کسب‌وکارها هنوز از سرورهای نسل 6 و 7 استفاده می‌کنند. برای این دسته از سیستم‌ها، رم  سرور نسل سوم مثل رم 16GB با پارت نامبر 713985-B21 به دلایل زیر همچنان انتخابی مناسب است:

• پایداری و عملکرد بالا در شرایط بار زیاد

• موجود بودن نسخه‌های اورجینال و Refurbished در بازار

• مناسب برای ارتقاء اقتصادی سرورهای قدیمی

–

جدول  تفاوت‌های اصلی بین DDR3 Standard و DDR3 Low Voltage (LV):

ماژول رم 16GB سری 1600 هرتز با پارت نامبر 713985-B21، از نوع DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

نوع رم 16gb از مدل رجیستر یا Registered (RDIMM) می باشد . که این امر باعث کاهش پیچیدگی ساختار رم می شود و همین امر باعث افزایش سرعت و انتقال داده در این مدل رم ها می شود .

پارت نامبر های این محصول i713985-B21 , 715284-001 , 713756-081 می باشد.

برای مشاهده سایر رم های 16 گیگابایت ” کلیک کنید “

مولفه های رم سرور :

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 : قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم 16GB 1600(MT/s) از نوع DDR3 می باشد .

ظرفیت (Capacity):

رم ها معمولاً از 8GB تا 256GB موجود می باشند که هر کدام در یک ماژولDIMM قرار می گیرند .رم‌های LRDIMM و 3DS ، می توانند تا 512GB هم برسند.ظرفیت کل رم ها برای سرور وابسته به تعداد اسلات‌ها و معماری CPU است.

ظرفیت رم مورد بررسی ما  16GB است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM 16GB DDR3 برابر 1600 مگاهرتز می باشد.

استانداردهای PC3 / PC4 / PC5 :

پیشوندهای PC3، PC4، PC5 به صورت رسمی در استانداردهای JEDEC (یک نهاد استانداردسازی جهانی است ) استفاده می‌شوند تا سرعت انتقال کلی (پهنای باند) حافظه را نشان دهند، نه فقط فرکانس. این عدد از ضرب «فرکانس × 8 بایت (عرض باس) به‌دست می‌آید.

مثال:

(DDR4-3200 → PC4-25600 (3200 × 8 = 25600 MB/s

فرکانس RAM SERVER 16GB DDR3 بر اساس استاندارد  PC4 برابر  (mb/s)12800Rمی باشد.

–

تأخیر (Latency) :

تاخیر معمولا به صورت CL (CAS Latency) بیان می‌شود. CL پایین تر بیانگر پاسخگویی سریع تر رم می باشد .

رم شانزده گیگابات دیدی آر تری با فرکانس یا سرعت هزاز و شش صد   از نرخ تاخیر CL (CAS Latency) = 11 بهره می برد.

–

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری  Ram Server 16Gb DDR3 1600 Low Voltage برابر 1.35v (ولت)  می باشد.

Registered یا Unbuffered بودن (RDIMM / UDIMM / LRDIMM / ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 16 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطابی  ECC  می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترل‌کننده حافظه مانند یک واحد مستقل از حافظه دیده می‌شود.

یک ماژول DIMM ممکن است دارای  یک (Single Rank)،  دو (Dual Rank)،چهار  (Quad Rank)  و حتی در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر از آن Rank باشد.

باید این را دانست که Rank یک تکنولوژی یا ویژگی مهندسی است، نه یک قطعه سخت‌افزاری مجزا.

Rank بالا باعث افزایش پهنای باند رم می شود.وقتی رم‌ها دارای چند Rank باشند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار کند (interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

نوع دیگر نمایش رنک به صورت (Single (1R) ، Dual (2R) ،  Quad (4R)  ، Octal (8R می باشد.

رم 16GB ddr3 1600 Registered به صورت  Dual  رنک(2R) می باشد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم 16GB DDR3 دارای چهار بیت داده (x4) در هر تراشه می باشد.

3DS (3D Stacking DIMM) :

نوع خاصی از رم با ظرفیت بالا (مانند 128GB یا 256GB)، از تکنولوژی انباشته‌سازی تراشه  (3DS) استفاده می‌کند.

3DS مخفف 3D Stacked Dual Inline Memory Module است در این رم ها تراشه‌های DRAM به صورت سه‌بعدی روی هم قرار گرفته‌اند و سپس به صورت یکپارچه با هم کار می‌کنند.

رم سرور 16GB 1600Hz دارای این تکنولوژی نمی باشد.

Timing :

Timing یا زمان‌بندی رم مجموعه‌ای از اعداد است که نشان می‌دهد حافظه RAM با چه سرعتی می‌تواند به دستورات مختلف پاسخ دهد. این اعداد معمولاً به شکل یک سری چهار‌تایی مثل:

مثلاً:    (16-18-18-36) CL- tRCD – tRP – tRAS

نمایش داده می‌شود. هرکدام از این اعداد، تعداد کلاک‌سیکل (Clock Cycle) موردنیاز برای انجام یک عملیات خاص در رم را نشان می‌دهند. هرچه این اعداد کمتر باشند، زمان پاسخگویی رم سریع‌تر خواهد بود.

–

رم سرور HPE 16GB 2Rx4 DDR3 1600  دارای Timing 11-11-11 می باشد که اعداد به معنی زیر می باشد :

CL (CAS Latency) =11

tRCD (RAS to CAS Delay) = 11

tRP (Row Precharge Time) = 11

پهنای باند (Bandwidth):

پهنای باند به معنی قدرت انتقال رم گفته می شود و به حجم داده‌ای که در هر ثانیه منتقل می‌شود اشاره دارد.

پهنای باند از فرمول  فرکانس رم×8 (8 بایت)÷1000 بدست می آید

($$\text{Bandwidth (GB/s)}=\text{Data Rate (MT/s)}\times \text{Bus Width (Byte)}÷1000$$ )

پهنای باند رم  HPE 64GB 2R x4 DDR5 6400 (713985-B21) به صورت زیر است :

1600×8÷1000=12.8 GB/s

پهنای باند تئوریک رم HPE 16GB DDR3-1600 برابر است با 12.8 گیگابایت بر ثانیه می باشد.

–

مولفه های هماهنگی رم :

​حال که تمامی اطلاعات رم ها را دانستیم باید به مولفه هایی که باعث هماهنگی رم با دیگر قطعات مثل CPU و Mother Board می شود بپردازیم :

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 16GB با پارت نامبر 713985-B21 از نوع DIMM و با فرکانس 6400 می باشد. ماژول  رم سرور 16گیگ با پارت نامبر 713985-B21 از نوع RDIMM و یا رجیستر است.رم 16gb با پارت نامبر 713985-B21 نسل پنجم (ddr3) با ولتاژ 1.5 ولت می باشد.

دمای کاری سرور :

باید به مقدار حداکثر دمای کاری رم ها و دمای داخل سرور ها توجه ویژه ای کرد برخی سرور ها از سنسور های حرارتی برخوردار هستند و گاهی لازم است در صورت گرم بودن رم ها سیستم انتقال حرارت برای رم ها هم در نظر گرفت.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

❓سوالات متداول :

جمع بندی:

HPE 713985-B21 یک ماژول رم سرور DDR3 با ظرفیت 16GB و سرعت  (1600MT/s) است که برای سرورهای نسل ششم (Gen6) و هفتم(Gen7) و هشتم (Gen8) شرکت HPE   طراحی شده  گزینه‌ای سازگار، اقتصادی و قابل اعتماد است. رم 16gb دارای مدیریت پیشرفته سلامت حافظه  می باشند. این مدل برای ارتقاء حافظه در محیط‌های  مراکز داده (Data Center) و شبکه‌های سازمانی کاملاً توصیه می‌شود.اگر به دنبال افزایش پایداری با ECC , RDIMM (Registered DIMM)  هستید و محدودیت بودجه دارید،رم HPE 16GB PC3 1600MT/S با پارت نامبر 713985-B21  گزینه مناسبی است. اما برای سیستم‌های مدرن و ظرفیت بالا، پیشنهاد می‌شود از رم‌های DDR4 یا DDR5 استفاده شود.

استوک سرور به شما کمک می کند تا بهترین قطعات سرور متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ 16GB PC3 1600MT/S 713985-B21  را از لینک زیر دانلود کنید:
