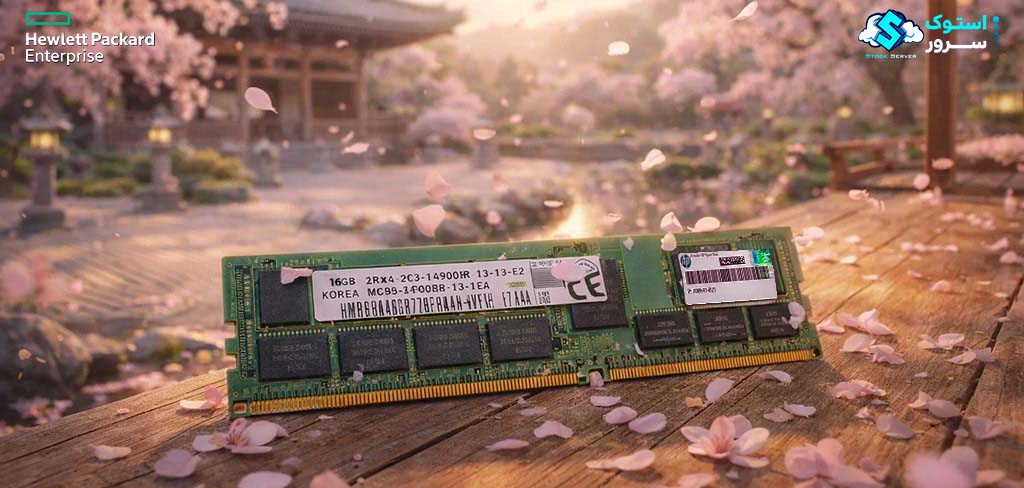

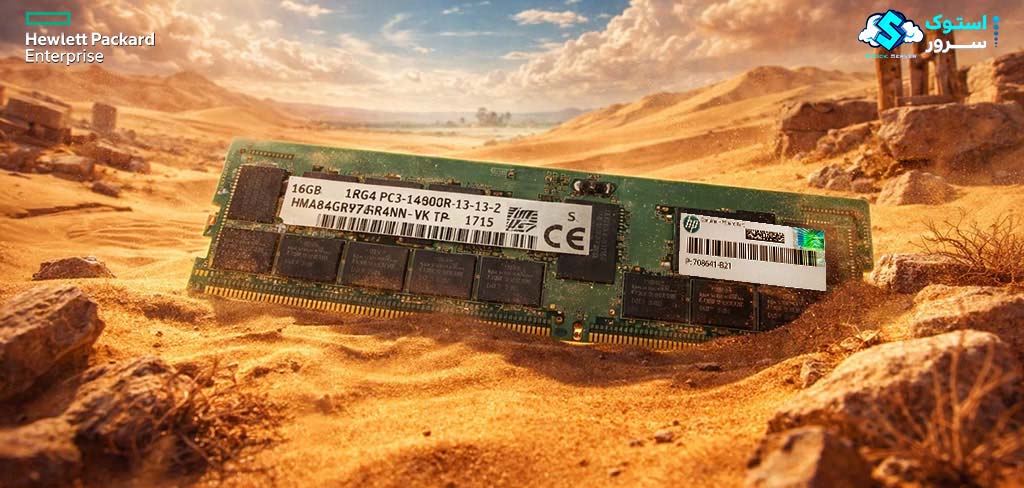

رم سرور HPE 16GB PC3-14900R (DDR3-1866) RDIMM (708641-B21)

معرفی رم سرور HPE 16GB PC3L-14900R RDIMM 2Rx4 CAS-13

در دنیای سرورها، انتخاب سخت‌افزار مناسب می‌تواند تفاوت بین یک سیستم پایدار و یک سیستم آسیب‌پذیر را رقم بزند. یکی از قطعات کلیدی هر سرور، حافظه RAM آن است. در این بخش، به معرفی و بررسی رم سرور HPE 16GB PC3-14900R Registered Dual Rank (2Rx4) با شماره قطعه 708641-B21 می‌پردازیم. این ماژول DDR3 با سرعت 1866 MT/s (میلیون انتقال در ثانیه) و قابلیت ECC، همچنان در بسیاری از سرورهای نسل HPE ProLiant Gen8 و مراکز داده قابل استفاده است.

این حافظه جزو خانواده HP SmartMemory است و تحت آزمایش‌های دقیق HPE قرار گرفته تا بالاترین سطح سازگاری، عملکرد و پایداری را فراهم کند. طراحی Dual Rank و Registered (RDIMM) آن باعث کاهش بار الکتریکی روی کنترلر حافظه و دسترسی مؤثرتر به داده‌ها می‌شود. به همین دلیل، این ماژول برای کاربردهای سازمانی، مجازی‌سازی، پایگاه‌های داده و محیط‌های محاسباتی با کارایی بالا مناسب است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم سرور HPE 16GB PC3-14900R یک ماژول DDR3 Registered (RDIMM) با ظرفیت 16 گیگابایت و سرعت 1866 مگاهرتز است که برای استفاده در سرورهای HPE ProLiant نسل 8 طراحی شده است. این رم با پشتیبانی از ECC (Error-Correcting Code)، طراحی Dual Rank و تأخیر CAS 13، گزینه‌ای ایده‌آل برای افزایش عملکرد و پایداری سرورها محسوب می‌شود.

این ماژول با پردازنده‌های سری Intel Xeon E5 (نسل v1 و v2) سازگار است و تحت استاندارد HP SmartMemory آزمایش شده تا بیشترین سطح سازگاری و پایداری را در محیط‌های سازمانی و مراکز داده فراهم کند.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

مزایای استفاده از رم سرور HPE 16GB PC3-14900R :

برای مشاهده سایر رم های 16 گیگابایت ” کلیک کنید “

ماژول رم 16GB سری 1866 هرتز با پارت نامبر 708641-B21 ، از نوع DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

–

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

نوع رم 16gb از مدل رجیستر یا Registered (RDIMM) می باشد . که این امر باعث کاهش پیچیدگی ساختار رم می شود و همین امر باعث افزایش سرعت و انتقال داده در این مدل رم ها می شود .

پارت نامبر های این محصولi 708641-B21 ,  715274-001 , 712383-081 می باشد.

–

مشخصات رم سرور HPE 16GB PC3L-14900R RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 : قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم 16GB 1866(MT/s) از نوع DDR3 می باشد .

ظرفیت (Capacity):

رم‌ها معمولاً در ظرفیت‌های 8GB تا 256GB عرضه می‌شوند و هر ماژول در یک DIMM قرار می‌گیرد. برخی انواع پیشرفته مانند LRDIMM و 3DS می‌توانند ظرفیت‌هایی تا 512GB ارائه دهند که برای سرورهایی با بار کاری بسیار سنگین و محیط‌های مجازی‌سازی گسترده مناسب است. ظرفیت کل رم نصب‌شده در یک سرور به تعداد اسلات‌های موجود روی مادربرد و معماری پردازنده وابسته است و تعیین‌کننده توانایی سرور در مدیریت پردازش‌های همزمان و حجم داده‌های بزرگ است.

در این بررسی، ظرفیت رم مورد نظر 16GB است که به‌عنوان یک گزینه متعادل برای افزایش عملکرد و پایداری سرورهای نسل HPE ProLiant مورد استفاده قرار می‌گیرد و برای کاربردهای سازمانی، پایگاه داده‌های متوسط و مجازی‌سازی مناسب است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM 16GB DDR3 برابر 1866 مگاهرتز می باشد.

تأخیر (Latency) :

تاخیر رم معمولاً با عبارت CL (CAS Latency) بیان می‌شود. مقدار CL پایین‌تر نشان‌دهنده پاسخگویی سریع‌تر حافظه است.

رم سرور HPE 16GB PC3-14900R با سرعت 1866 MT/s از تاخیر CAS برابر با 13 (CL13) بهره می‌برد، که ترکیبی مناسب از عملکرد و پایداری برای سرورهای سازمانی ارائه می‌کند.

–

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری Ram Server 16Gb DDR3 1866  برابر 1.5v (ولت)  می باشد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC)

ECC و بافر در رم، تکنولوژی‌ها و ساختارهای مهندسی ماژول هستند. وقتی می‌گوییم «Registered DIMM (RDIMM)» یا «ECC UDIMM»، در واقع درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم. رم‌هایی با این تکنولوژی‌ها ویژگی‌هایی مانند خطایابی، پایداری بیشتر، تغییر در مصرف انرژی و تغییر در زمان تاخیر دارند. بنابراین هنگام انتخاب رم برای سرور، باید ماژولی را بر اساس نیاز و هدف کاری سرور انتخاب کنیم.

انواع اصلی این ساختارها عبارتند از:

• RDIMM (Registered DIMM): دارای رجیستر، مناسب برای سرورهای پایدار و با بار کاری سنگین

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف انرژی کمتر اما پایداری کمتری نسبت به RDIMM دارد

• LRDIMM (Load-Reduced DIMM): بار الکتریکی و مصرف انرژی کاهش یافته، مناسب برای ظرفیت‌های بالا

• ECC (Error-Correcting Code): قابلیت تشخیص و تصحیح خطاهای حافظه، بسیار حیاتی در سرورها

رم سرور HPE 16GB PC3-14900R که در این بررسی مورد نظر است، از نوع RDIMM و دارای تکنولوژی ECC می‌باشد، که ترکیبی از پایداری، عملکرد قابل اعتماد و ایمنی داده‌ها را ارائه می‌کند.

–

–

Rank (مرتبه) :

در معماری حافظه RAM، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترلر مانند یک واحد مستقل حافظه دیده می‌شود.

یک ماژول DIMM ممکن است دارای Single Rank (1R)، Dual Rank (2R)، Quad Rank (4R) و حتی در برخی ماژول‌های LRDIMM دارای Octal Rank (8R) یا بیشتر باشد. باید دانست که Rank یک ویژگی مهندسی و طراحی حافظه است و نه یک قطعه سخت‌افزاری مجزا.

وجود Rank بالا باعث افزایش پهنای باند رم می‌شود. وقتی رم‌ها چند Rank دارند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، از Rank دیگر استفاده کند (Interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

رم سرور HPE 16GB DDR3 1866 Registered که در این بررسی مورد نظر است، از نوع Dual Rank (2R) می‌باشد.

–

رشته (data lines) :

اصطلاح رشته (Organization) در ماژول‌های حافظه RAM معمولاً به تعداد بیت‌های داده (data bits) یا خطوط داده (data lines) در هر تراشه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از تراشه‌های x8 استفاده می‌کند، یعنی هر تراشه در هر چرخه انتقال 8 بیت داده ارائه می‌دهد.

انواع رایج این رشته‌ها عبارتند از:

• x4: چهار بیت داده در هر تراشه

• x8: هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)

• x16: شانزده بیت داده در هر تراشه (معمولاً در ماژول‌های موبایل یا خاص)

رم سرور HPE 16GB DDR3 1866 Registered که در این بررسی مورد نظر است، از تراشه‌های x4 بهره می‌برد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک ماژول رم در سرور، تنها ویژگی‌های رم کافی نیست؛ بلکه باید به هماهنگی و پشتیبانی سخت‌افزار سرور نیز توجه کرد. مهم‌ترین موارد عبارتند از:

• فرکانس و نوع رم: CPU و مادربرد باید فرکانس و نوع رم مورد نظر را پشتیبانی کنند.

• نوع ماژول: مادربرد باید از نوع ماژول (RDIMM, LRDIMM, UDIMM) پشتیبانی کند. معمولاً نمی‌توان RDIMM و UDIMM را روی یک مادربرد ترکیب کرد.

• ترکیب ماژول‌ها: برخی مادربردها امکان ترکیب RDIMM و LRDIMM را دارند؛ این موضوع باید بررسی شود.

• نسل رم: مادربرد باید نسل رم مورد نظر (مثلاً DDR3، DDR4، DDR5) را پشتیبانی کند. هر مادربرد معمولاً تنها یک نسل رم را پشتیبانی می‌کند.

• ولتاژ: ولتاژ رم باید با مادربرد و CPU سازگار باشد. برای مثال رم DDR3 نسل سوم معمولاً 1.5 ولت است.

• ظرفیت و Rank: CPU و مادربرد محدودیت‌هایی برای حداکثر ظرفیت هر اسلات و تعداد Rank دارند که باید رعایت شوند.

رم سرور HPE 16GB PC3-14900R (708641-B21) از نوع DIMM Registered (RDIMM) با سرعت 1866 MT/s و ولتاژ 1.5 ولت است. این ماژول نسل DDR3 بوده و برای سرورهای HPE ProLiant طراحی شده است.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

❓سوالات متداول :

جمع بندی:

HPE 708641-B21 یک ماژول رم سرور DDR3 با ظرفیت 16GB و سرعت  (1866MT/s) است که برای سرورهای نسل ششم (Gen6) و هفتم(Gen7) و هشتم (Gen8) شرکت HPE   طراحی شده  گزینه‌ای سازگار، اقتصادی و قابل اعتماد است. رم 16gb دارای مدیریت پیشرفته سلامت حافظه  می باشند. این مدل برای ارتقاء حافظه در محیط‌های  مراکز داده (Data Center) و شبکه‌های سازمانی کاملاً توصیه می‌شود.اگر به دنبال افزایش پایداری با ECC , RDIMM (Registered DIMM)  هستید و محدودیت بودجه دارید،رم HPE 16GB PC3 1866MT/S با پارت نامبر 708641-B21  گزینه مناسبی است. اما برای سیستم‌های مدرن و ظرفیت بالا، پیشنهاد می‌شود از رم‌های DDR4 یا DDR5 استفاده شود.

استوک سرور به شما کمک می کند تا بهترین قطعات سرور متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ HPE 16GB PC3-14900R (DDR3-1866) RDIMM را از لینک زیر دانلود کنید:
