رم سرور HPE 16GB PC4-3200 (DDR4-3200) RDIMM (P06029-B21)

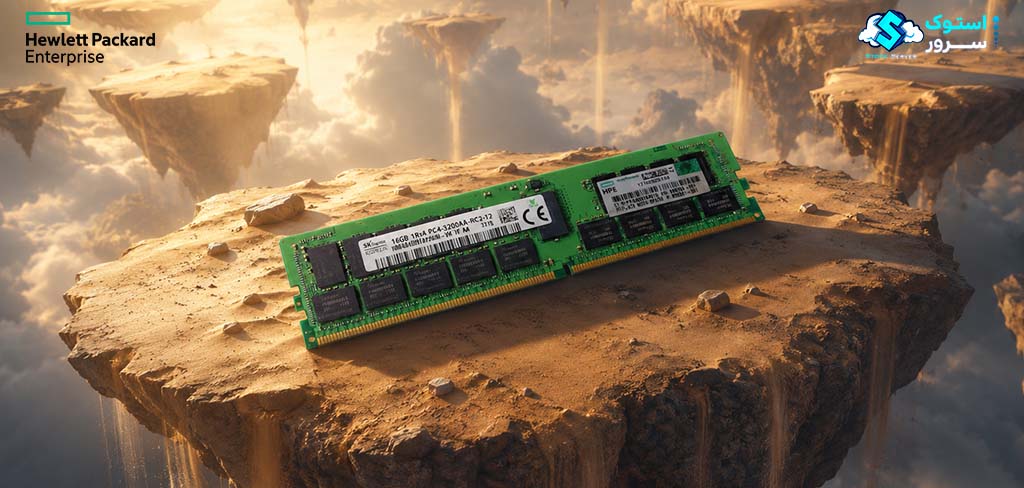

معرفی رم سرور HPE 16GB PC4-3200 RDIMM 1Rx4 CAS-22

رم سرور HPE 16GB DDR4-3200MHz PC4-25600 1Rx4 با شماره فنی P06029-B21 یکی از گزینه‌های مناسب برای افرادی است که قصد دارند بدون پرداخت هزینه‌های سنگین، کارایی و پایداری سیستم سروری خود را به سطح بالاتری برسانند. این ماژول حافظه با ظرفیت 16 گیگابایت و فرکانس کاری 3200 مگاهرتز قادر است در پردازش‌های نسبتاً سنگین و محیط‌های کاری که به سرعت و اطمینان بالا نیاز دارند، عملکردی قابل اعتماد ارائه دهد. ترکیب سرعت مناسب، پایداری حرارتی و هماهنگی عالی با سیستم‌های HPE باعث شده این رم برای سازمان‌ها و مجموعه‌هایی که در جست‌وجوی تعادلی میان هزینه، قدرت پردازش و دوام قطعه هستند، انتخابی به صرفه محسوب شود.

حافظه‌های HPE DDR4 Smart Memory توسط شرکت HPE به‌گونه‌ای طراحی شده‌اند که بتوانند طیف گسترده‌ای از نیازهای مشتریان — از شرکت‌های کوچک گرفته تا کسب‌وکارهای بزرگ و مراکز داده — را پوشش دهند. این سری از رم‌ها با تکیه بر فناوری‌های اختصاصی HPE، پایداری، بازده انرژی بالا و سازگاری کامل با پلتفرم‌های سروری را تضمین می‌کنند.

در میان محصولات این خانواده، مدل‌های قدرتمندتری همچون HPE 128GB 6400MT/s DDR4 Smart Memory نیز وجود دارند که با نرخ انتقال داده‌ای تا ۶۴۰۰ میلیون انتقال در ثانیه (MT/s) عملکردی چشمگیر را ارائه می‌دهند. این مدل‌ها علاوه بر توان پردازشی بسیار بالا، در مصرف انرژی نیز بهینه عمل کرده و موجب افزایش طول عمر و پایداری کلی سیستم می‌شوند. به همین دلیل، رم‌های HPE نه‌تنها برای استفاده در بارهای کاری فشرده مناسب‌اند، بلکه انعطاف‌پذیری لازم برای رشد و توسعه آینده کسب‌وکارها را نیز فراهم می‌آورند.

–

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

رم سرور HPE 16GB Single Rank x4 DDR4-3200Hz با شناسه فنی P06029-B21 یکی از گزینه‌های مطمئن و کارآمد برای افزایش توان پردازشی سرورهای برند HPE محسوب می‌شود. این ماژول با ظرفیت 16 گیگابایت و فرکانس کاری 3200 مگاهرتز طراحی شده تا در محیط‌های کاری متوسط و کاربردهای عمومی مانند وب‌سرورها، سرویس‌های کنترل دسترسی، فایروال‌ها و کنترلرهای شبکه عملکردی پایدار و سریع ارائه دهد. ترکیب ظرفیت مناسب و نرخ انتقال بالا سبب می‌شود این رم در سناریوهای مجازی‌سازی، تحلیل داده، محاسبات ابری و زیرساخت‌های IT سبک تا متوسط بازده بالایی داشته باشد.

شرکت HPE در تولید حافظه‌های سری DDR4 SmartMemory استانداردهای سخت‌گیرانه‌ای را رعایت می‌کند؛ هر ماژول پیش از عرضه تحت آزمایش‌های فنی دقیق قرار می‌گیرد تا از لحاظ پایداری، بهره‌وری انرژی و سازگاری کامل با ساختارهای سروری اطمینان حاصل شود. این فرآیند تضمین می‌کند که رم‌های SmartMemory در محیط‌های حرفه‌ای بدون بروز خطا یا افت عملکرد، پاسخ‌گوی نیازهای کاربران باشند.

رم P06029-B21 با سرورهای نسل Gen10 و +Gen10 که از فناوری Registered DIMM (RDIMM) پشتیبانی می‌کنند کاملاً سازگار است. ترکیب این ویژگی با معماری بهینه‌ی حافظه DDR4 باعث می‌شود سیستم در اجرای وظایف چندگانه و بارهای کاری مداوم، عملکردی نرم و پایدار داشته باشد. افزون بر این، بهره‌وری بالای انرژی در کنار قابلیت اطمینان بالا موجب کاهش هزینه‌های عملیاتی و افزایش طول عمر قطعات در محیط‌های سازمانی می‌شود.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 16GB 3200 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 16GB 3200MT/s P06029-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

–

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

–

ویژگی‌های برجسته:

ram server 16gb ddr4 3200hz P06029-B21  سرور با ویژگی Single Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصولP06029-B21 , P07640-B21 , P21672-001 ,  P11442-091 می باشد.

برای مشاهده سایر رم های 16 گیگابایت ” کلیک کنید “

مشخصات رم سرور HPE 16GB PC4-3200 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 16GB 3200 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم‌های مخصوص سرور در ظرفیت‌های گوناگونی تولید می‌شوند و معمولاً از ۸ گیگابایت تا ۲۵۶ گیگابایت در هر ماژول DIMM در دسترس هستند. با این حال، مدل‌های پیشرفته‌تر مانند LRDIMM و 3DS می‌توانند حافظه‌هایی با ظرفیت بسیار بالاتر و تا ۵۱۲ گیگابایت در هر ماژول را نیز ارائه دهند. میزان حافظه کل قابل نصب روی یک سرور، به تعداد شیارهای رم (Slot) و همچنین معماری پردازنده (CPU Architecture) بستگی دارد، چراکه این عوامل تعیین می‌کنند هر سیستم تا چه اندازه از ماژول‌های حافظه را می‌تواند پشتیبانی کند.

رم سرور مورد بحث با شماره فنی P06029-B21 که از نوع HPE 16GB DDR4-3200MHz است، دارای ظرفیت ۱۶ گیگابایت در هر ماژول می‌باشد. این مقدار حافظه برای بسیاری از سرورهای سازمانی یا نیمه‌سنگین کافی است و به‌ویژه در کاربردهایی نظیر مجازی‌سازی سبک، اجرای سرویس‌های تحت شبکه یا دیتابیس‌های متوسط، تعادل خوبی میان کارایی، ظرفیت و مصرف انرژی ایجاد می‌کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 16GB DDR4 برابر 3200 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

یکی از شاخصه‌های مهم عملکرد رم، تأخیر یا Latency است که معمولاً با واحد CL (CAS Latency) مشخص می‌شود. این عدد نشان‌دهنده مدت زمانی است که حافظه پس از دریافت دستور، داده موردنظر را در اختیار پردازنده قرار می‌دهد. هرچه مقدار CL کمتر باشد، سرعت پاسخگویی رم بیشتر خواهد بود و انتقال داده‌ها سریع‌تر انجام می‌شود.

رم سرور HPE 16GB DDR4-3200MHz با شماره فنی P06029-B21، دارای تأخیر CL=22 است؛ عددی متعادل که میان سرعت پردازش، پایداری و بازده انرژی تعادل خوبی ایجاد می‌کند و برای اجرای برنامه‌های چند‌وظیفه‌ای یا محیط‌های مجازی‌سازی، عملکردی روان و مطمئن فراهم می‌آورد.

ولتاژ کاری (Voltage) :

ولتاژ کاری بیانگر میزان انرژی الکتریکی مورد نیاز برای فعالیت رم است. با پیشرفت نسل‌های مختلف حافظه، میزان ولتاژ مورد نیاز آن‌ها کاهش یافته تا مصرف انرژی کمتر، حرارت پایین‌تر و در نتیجه پایداری بیشتر سیستم حاصل شود.

در رم سرور HPE 16GB PC4-25600 DDR4 RDIMM، ولتاژ کاری برابر با ۱٫۲ ولت (V 1.2) در نظر گرفته شده است. این مقدار نشان‌دهنده‌ی طراحی بهینه و اقتصادی آن از نظر مصرف انرژی است؛ به‌طوری‌که ضمن حفظ سرعت بالا، فشار کمتری بر منبع تغذیه و سیستم خنک‌کننده وارد می‌شود.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 16 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در ساختار حافظه‌های رم سرور، مرتبه (Rank) به مجموعه‌ای از تراشه‌های DRAM اشاره دارد که بر روی یک ماژول حافظه (DIMM) قرار گرفته‌اند و به طور همزمان توسط کنترلر حافظه قابل دسترسی هستند. هر Rank از دیدگاه کنترل‌کننده حافظه، به عنوان یک واحد مجزا و مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند بسته به طراحی و نوع حافظه، دارای یک (Single Rank)، دو (Dual Rank)، چهار (Quad Rank) یا حتی در ماژول‌های پیشرفته‌تر مانند LRDIMM، هشت (Octal Rank) یا تعداد بیشتری Rank باشد. مهم است که بدانیم Rank یک ویژگی مهندسی در چیدمان تراشه‌ها است و نه یک جزء سخت‌افزاری جداگانه.

افزایش تعداد Rank در یک ماژول حافظه، منجر به افزایش پهنای باند (Bandwidth) کلی سیستم می‌شود. این امر به دلیل قابلیت کنترلر حافظه برای سوئیچ کردن بین Rankهای مختلف (به‌ویژه در حافظه‌های Dual یا Quad Rank) و اجرای عملیات به صورت موازی یا با تکنیک interleaving صورت می‌گیرد. این قابلیت به سیستم اجازه می‌دهد تا در حین دسترسی به یک Rank، با Rank دیگر مشغول به تبادل داده باشد و این چرخه، پهنای باند مؤثر را به طور قابل توجهی ارتقا می‌بخشد.

نمایش رایج تعداد Rank به صورت اختصاری نیز دیده می‌شود:

• 1R: Single Rank (تک مرتبه)
• 2R: Dual Rank (دو مرتبه)
• 4R: Quad Rank (چهار مرتبه)
• 8R: Octal Rank (هشت مرتبه)

رم سرور HPE 16GB DDR4-3200MHz با پارت نامبر P06029-B21، در دسته Single Rank (1R) قرار می‌گیرد. این بدان معناست که ماژول دارای یک گروه مجزا از تراشه‌های DRAM است که به صورت همزمان آدرس‌دهی می‌شوند.

–

رشته (data lines) :

اصطلاح رشته داده (Data Lines) در ماژول‌های حافظه، به تعداد بیت‌هایی اشاره دارد که هر تراشه DRAM در هر سیکل انتقال داده، قادر به ارسال یا دریافت آن است. این مشخصه که با نماد “x” نمایش داده می‌شود (مانند x4، x8، x16)، بیانگر عرض گذرگاه داده هر تراشه حافظه است.

به عنوان مثال، وقتی گفته می‌شود یک ماژول از تراشه‌های DRAM x8 استفاده می‌کند، به این معنی است که هر تراشه حافظه قادر است در هر سیکل کلاک، هشت بیت داده را منتقل کند.

انواع متداول این رشته‌های داده عبارتند از:

• x4 (چهار بیت داده): هر تراشه حافظه، چهار بیت داده را در هر سیکل انتقال می‌دهد. این نوع در برخی سرورها برای دستیابی به پهنای باند بالاتر از طریق interleaving پیشرفته استفاده می‌شود.
• x8 (هشت بیت داده): هر تراشه، هشت بیت داده را منتقل می‌کند. این پیکربندی بسیار رایج و متداول، هم در سرورها و هم در سیستم‌های دسکتاپ مورد استفاده قرار می‌گیرد و تعادل خوبی بین سرعت و هزینه ارائه می‌دهد.
• x16 (شانزده بیت داده): هر تراشه، شانزده بیت داده را در هر سیکل انتقال می‌دهد. این نوع بیشتر در ماژول‌های حافظه برای دستگاه‌های موبایل یا کاربردهای خاص که نیاز به پهنای باند بسیار بالا در سطح تراشه دارند، دیده می‌شود.

رم HPE 16GB DDR4-3200MHz (P06029-B21) از تراشه‌هایی با ساختار چهار بیت داده (x4) بهره می‌برد. استفاده از تراشه‌های x4 در این ماژول ۱۶ گیگابایتی، به طور بالقوه امکان استفاده از تکنیک‌های پیشرفته‌تر interleaving را فراهم می‌آورد و می‌تواند در سناریوهای خاص، به افزایش کارایی و پهنای باند کمک کند.

–

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR4) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.2 برای DDR4) را باید پشتیبانی کند.

• معمولاً  CPU ها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 16GB با پارت نامبر P06029-B21 از نوع DIMM و با فرکانس 3200hz می باشد.ماژول  رم سرور 16GB با پارت نامبر P06029-B21 از نوع RDIMM یا رجیستر است.رم 16GB با پارت نامبر P06029-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
