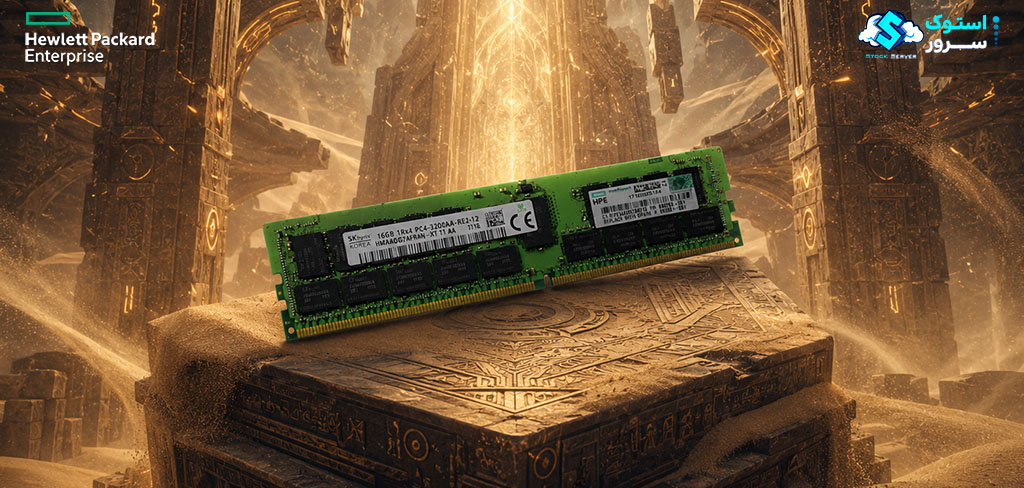

رم سرور HPE 16GB PC4-3200 EC8 (DDR4-3200) RDIMM (P56425-B21)

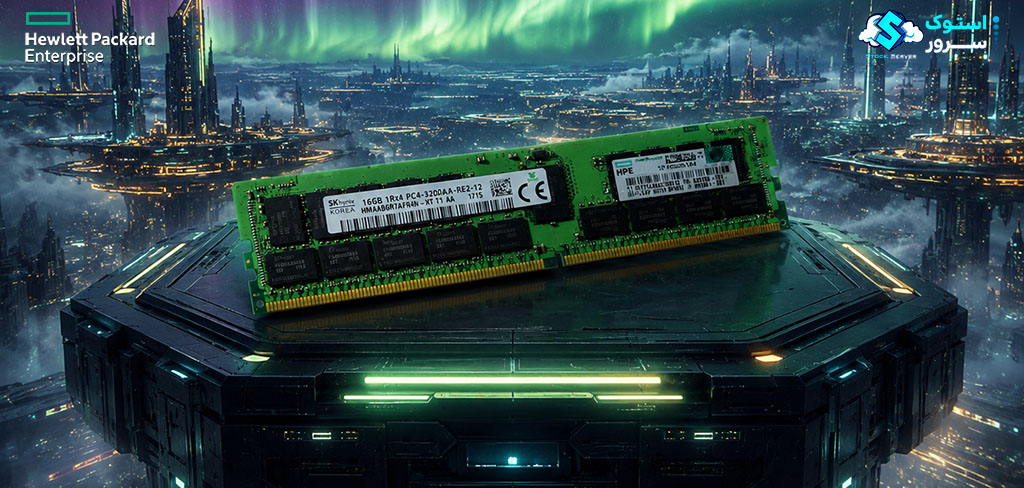

معرفی رم سرور HPE 16GB EC8 PC4-3200 RDIMM 1Rx4 CAS-22

ماژول‌های حافظه رم از سری HPE DDR4، گزینه‌ای ایده‌آل برای مشتریانی هستند که به دنبال ارتقاء یا تجهیز سرورهای ورک‌استیشن (Work Station) خود با حافظه‌ای قدرتمند و قابل اعتماد می‌باشند. به طور خاص، کیت حافظه سرور HPE با ظرفیت 16 گیگابایت و فرکانس 3200MT/s (که نشان‌دهنده میلیون‌ها انتقال داده در هر ثانیه است)، فراتر از نیازهای کاربردهای عمومی عمل می‌کند. این رم‌ها با اتکا به عملکرد فوق‌العاده، بهره‌وری انرژی چشمگیر، و سطح بالایی از ثبات و پایداری، به گونه‌ای طراحی شده‌اند که انتظارات سخت‌گیرانه محیط‌های سروری را برآورده سازند.

این نسل از رم‌های سرور HPE DDR4 3200، که با پسوند EC8 Registered Memory Kit شناخته می‌شوند، به طور اختصاصی برای سازگاری کامل با سرورهای نسل دهم (HPE Gen10) و همچنین نسل دهم پلاس (+Gen10) تولید شده‌اند. پردازنده‌های نسل چهارم Intel Xeon نیز از حافظه‌های با فرکانس 3200 پشتیبانی کامل می‌کنند و این رم 16 گیگابایتی HPE نیز از این قاعده مستثنی نیست. بنابراین، سرورهای نسل 10 و +10 می‌توانند به بهترین شکل از این حافظه‌های پرسرعت بهره‌مند شوند.

ماژول حافظه 16 گیگابایتی با شناسه P56425-B21 که از سری 3200 است، بر پایه فناوری پیشرفته DRAM بنا شده است. در دنیای امروز، کیفیت حافظه‌های DRAM اهمیتی حیاتی یافته است؛ زیرا فرآیندهای پیچیده‌ای نظیر مجازی‌سازی سرورها، پردازش‌های ابری گسترده، و مدیریت پایگاه‌های داده عظیم، نیازمند حافظه‌هایی با ظرفیت بالا، سرعت قابل توجه، و اطمینان از آپ‌تایم (Uptime) حداکثری هستند. این رم‌ها دقیقاً برای پاسخگویی به همین نیازهای روزافزون طراحی و بهینه‌سازی شده‌اند.

رم سرور (P56425-B21) HPE 16GB 3200MT/s DDR4  سری  Memory Kit تحت آزمون و فرآیندهای عمومی  قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

 تفاوت بین رم‌های Unbuffered (UDIMM) و Registered (RDIMM) :

برای مشاوره و خرید سرور های HPE و قطعات آن می توانید با ما تماس بگیرید

–

نوع (ram server 16gb (P56425-B21 از مدل رجیستر یا (RDIMM (Registered DIMM می باشد . که این امر باعث کاهش هزینه و مصرف برق و افزایش سرعت در فعالیت های سبک و متوسط می باشد .

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ویژگی‌های برجسته:

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

پارت نامبر های  این محصول P56425-B21 ، P58485-001 می باشد.

برای مشاهده سایر رم های 16 گیگابایت “ کلیک کنید “

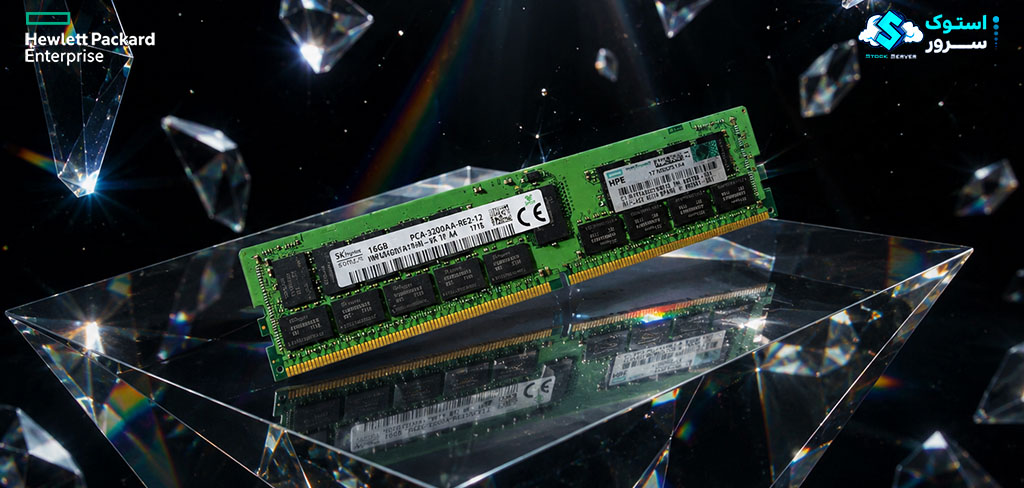

مشخصات رم سرور HPE 16GB EC8 PC4-3200 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3: قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 16GB 3200(MT/s) P56425-B21 از نوع DDR4 می باشد .

ظرفیت (Capacity):

حافظه‌های رم معمولاً در بازه‌های ظرفیتی متنوعی از 8 گیگابایت تا 256 گیگابایت عرضه می‌شوند که هر کدام در یک واحد ماژول DIMM جای می‌گیرند. برای کاربردهای خاص و نیازمند ظرفیت‌های بسیار بالا، رم‌های از نوع LRDIMM و 3DS قابلیت ارائه ظرفیت‌هایی تا سقف 512 گیگابایت را نیز دارا هستند. محاسبه ظرفیت نهایی و کلی حافظه رم در یک سرور، به طور مستقیم به تعداد اسلات‌های حافظه موجود بر روی مادربرد و همچنین معماری پردازنده (CPU) مورد استفاده بستگی دارد.

در همین راستا، حافظه رمی که اکنون مورد بررسی قرار دادیم، دارای شناسه یا پارت نامبر 16GB و کد P56425-B21 است. این مشخصات نشان‌دهنده ظرفیت 16 گیگابایتی این ماژول رم می‌باشد که برای بسیاری از پیکربندی‌های سرور و ورک‌استیشن مناسب است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM SERVER 16GB DDR4 P56425-B21 برابر 3200 مگاهرتز می باشد.

–

تأخیر (Latency) :

یکی از معیارهای کلیدی در سنجش عملکرد حافظه‌های رم، پارامتر تأخیر است که معمولاً با نماد CL (مخفف CAS Latency یا Column Address Strobe Latency) نشان داده می‌شود. این شاخص، مدت زمانی را که طول می‌کشد تا رم به درخواست داده پاسخ دهد، اندازه‌گیری می‌کند. هرچه عدد CL پایین‌تر باشد، به این معناست که رم سریع‌تر به درخواست‌ها پاسخگو خواهد بود و در نتیجه، عملکرد کلی سیستم بهبود می‌یابد.

در مورد رم 16 گیگابایتی DDR4 با فرکانس 3200 مگاهرتز که مورد بررسی قرار دادیم، این ماژول از نرخ تأخیر CL22 بهره می‌برد. این مقدار، تعادل خوبی بین سرعت و پایداری را در این رده از حافظه‌ها ارائه می‌دهد.

–

ولتاژ کاری (Voltage) :

ولتاژ کاری به میزان جریان الکتریکی مورد نیاز ماژول رم برای فعالیت و پردازش داده‌ها اشاره دارد. یک روند قابل مشاهده در نسل‌های مختلف حافظه‌های رم، کاهش مداوم ولتاژ کاری است. با پیشرفت تکنولوژی، رم‌ها با ولتاژ کمتری کار می‌کنند که این امر مزایای متعددی را به همراه دارد. کاهش ولتاژ کاری منجر به مصرف انرژی کمتر، تولید گرمای کمتر در حین کارکرد، و در نتیجه، افزایش چشمگیر پایداری و طول عمر مفید رم می‌شود.

برای رم 16 گیگابایتی DDR4 با شماره فنی P56425-B21 که از سرعت 3200 پشتیبانی می‌کند، ولتاژ کاری استاندارد برابر با 1.2 ولت (V) تعیین شده است. این ولتاژ پایین، بهینه‌سازی مصرف انرژی و پایداری حرارتی را تضمین می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 16 گیگ ddr4 مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری پیشرفته حافظه‌های رم، مفهوم “Rank” به مجموعه‌ای از تراشه‌های DRAM اشاره دارد که بر روی یک ماژول حافظه (DIMM) قرار گرفته‌اند و به صورت هم‌زمان توسط کنترلر حافظه مورد آدرس‌دهی و دسترسی قرار می‌گیرند. از دیدگاه کنترل‌کننده حافظه، هر Rank مانند یک واحد مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند از نظر تعداد Rankها متفاوت باشد؛ این ماژول‌ها می‌توانند Single Rank (تک مرتبه)، Dual Rank (دو مرتبه)، Quad Rank (چهار مرتبه) باشند. در برخی ماژول‌های پیشرفته‌تر مانند LRDIMM، حتی تعداد Rankها می‌تواند به هشت (Octal Rank) یا بیشتر نیز برسد.

باید توجه داشت که Rank یک فناوری یا ویژگی طراحی حافظه است و نه یک جزء سخت‌افزاری مجزا.

افزایش تعداد Rankها در یک ماژول رم، تأثیر مستقیمی بر افزایش پهنای باند (Bandwidth) حافظه دارد. هنگامی که یک ماژول رم دارای چندین Rank باشد (مانند Dual یا Quad Rank)، کنترلر حافظه این قابلیت را خواهد داشت تا بین این Rankها جابجا شود و عملیات دسترسی به داده‌ها را به صورت موازی یا با تکنیک interleaving انجام دهد. این قابلیت باعث می‌شود در زمانی که کنترلر منتظر دسترسی به یک Rank است، بتواند هم‌زمان با Rank دیگر ارتباط برقرار کند، که در نتیجه پهنای باند مؤثر حافظه به طور قابل توجهی افزایش می‌یابد.

نمایش رایج مرتبه‌ها به صورت عددی همراه با حرف R است: Single (1R)، Dual (2R)، Quad (4R)، و Octal (8R).

حافظه رم سرور 16 گیگابایتی DDR4 با فرکانس 3200MT/s و شماره قطعه P56425-B21، از نوع Single Rank (1R) می‌باشد.

–

رشته (data lines) :

اصطلاح “رشته” در زمینه ماژول‌های حافظه رم، معمولاً به تعداد بیت‌های داده (data bits) یا Data Lines اشاره دارد که هر تراشه حافظه DRAM قادر به انتقال آن در یک چرخه‌ی کاری (cycle) است. به عنوان مثال، وقتی یک ماژول رم از تراشه‌های DRAM با پسوند x8 استفاده می‌کند، به این معنی است که هر تراشه DRAM قادر است در هر چرخه انتقال، هشت بیت داده را منتقل نماید.

انواع مختلف این رشته‌ها که در تراشه‌های حافظه رایج هستند، به شرح زیر می‌باشند:

• x4 (چهار بیت داده): هر تراشه، چهار بیت داده را در هر چرخه منتقل می‌کند.
• x8 (هشت بیت داده): هر تراشه، هشت بیت داده را در هر چرخه منتقل می‌کند. این نوع تراشه‌ها به طور گسترده در سرورها و کامپیوترهای رومیزی (دسکتاپ) استفاده می‌شوند.
• x16 (شانزده بیت داده): هر تراشه، شانزده بیت داده را در هر چرخه منتقل می‌کند. این نوع معمولاً در ماژول‌های حافظه دستگاه‌های موبایل یا کاربردهای خاص یافت می‌شود.

حافظه رم سرور 16 گیگابایتی DDR4 با فرکانس 3200MT/s که مورد بحث است، از تراشه‌هایی با چهار بیت داده در هر تراشه (x4) بهره می‌برد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 16GB با پارت نامبر P56425-B21 از نوع DIMM و با فرکانس 3200 می باشد.ماژول  رم سرور 16گیگ با پارت نامبر P56425-B21 از نوع RDIMM  و یا رجیستر است. رم 16gb با پارت نامبر P56425-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

❓سوالات متداول :

–

جمع بندی:

HPE P56425-B21 یک ماژول رم DDR4 با ظرفیت 16GB و سرعت (3200MT/s) است که برای سرورهای نسل دهم HPE و نسل ده پلاس +Gen10 طراحی شده. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای در سطح میان رده  و دیتاسنتری های میان رده  کاملاً توصیه می‌شود.

استوک سرور به شما کمک می کند تا بهترین قطعات سرور متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ (P56425-B21)16GB DDR4 3200 را از لینک زیر دانلود کنید:
