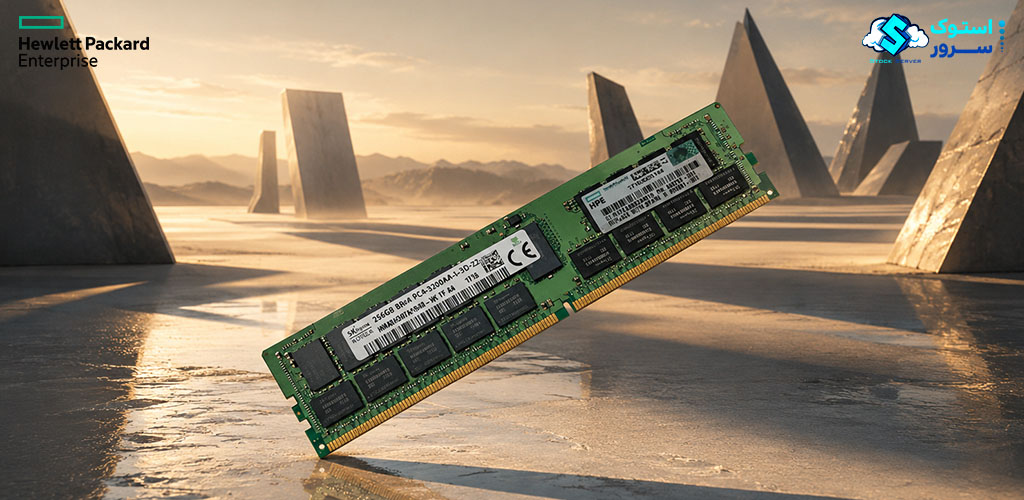

رم سرور HPE 256GB PC4-3200 CAS-26 (DDR4-3200) LRDIMM (P56435-B21)

معرفی رم سرور HPE 256GB PC4-3200 LRDIMM 8Rx4 CAS-26

کیت‌های حافظه رم سرور HPE DDR4 با فرکانس ۳۲۰۰ مگاهرتز و تکنولوژی EC8، به طور خاص برای نسل سرورهای HPE Gen10 و همچنین نسل‌های به‌روزرسانی شده آن‌ها مانند سرورهای Gen10 Plus طراحی و تولید شده‌اند. این حافظه‌ها با پردازنده‌های نسل چهارم Intel Xeon سازگاری کامل دارند، زیرا این پردازنده‌ها از فرکانس ۳۲۰۰ مگاهرتز پشتیبانی می‌کنند. حافظه رم ۲۵۶ گیگابایتی از این خانواده نیز از این قاعده مستثنی نبوده و عملکرد بهینه را در هر دو نسل سرور (Gen10 و Gen10 Plus) تضمین می‌کند.

حافظه رم سرور ۲۵۶ گیگابایتی ۲۵۶GB از تکنولوژی EC8 بهره می‌برد. EC8 نمایانگر پیشرفته‌ترین نسل از فناوری‌های تصحیح خطا (ECC – Error-Correcting Code) در ماژول‌های حافظه است که بالاترین سطح از اطمینان و پایداری داده‌ها را فراهم می‌آورد. این ویژگی برای محیط‌های حساس مانند سرورها که نیاز به آپ‌تایم بالا و حداقل خطا دارند، حیاتی است.

کیت‌های حافظه رم HPE DDR4 به عنوان یک انتخاب ایده‌آل برای مشتریانی که به دنبال ارتقاء سرورهای ورک‌استیشن (Workstation) خود هستند، شناخته می‌شوند. حافظه رم ۲۵۶ گیگابایتی HPE با سرعت ۳۲۰۰MT/s (میلیون انتقال در ثانیه)، علاوه بر پاسخگویی به نیازهای عمومی، به دلیل عملکرد فوق‌العاده، بهره‌وری انرژی بالا، و سطح بی‌نظیری از ثبات و پایداری، برای استفاده در محیط‌های سرور نیز کاملاً مناسب است.

ماژول حافظه سرور ۲۵۶ گیگابایتی (با شناسه محصول P56435-B21) از سری ۳۲۰۰، مبتنی بر تکنولوژی DRAM ساخته شده است. امروزه، کیفیت و قابلیت اطمینان تراشه‌های DRAM اهمیتی دوچندان پیدا کرده است. فرآیندهای پیچیده و نیازمند به منابع زیاد مانند مجازی‌سازی سرورها، پردازش‌های ابری (Cloud Computing) و کار با پایگاه‌های داده عظیم، مستلزم استفاده از حافظه‌هایی با ظرفیت بسیار بالا و قابلیت اطمینان (آپ‌تایم) حداکثری هستند تا از وقفه‌ها و از دست رفتن داده‌ها جلوگیری شود.

رم سرور (P56435-B21) HPE 256GB 3200MT/s DDR4  سری Load Reduced تحت آزمون و فرآیندهای عمومی  قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

حافظه رم سرور ۲۵۶ گیگابایتی با شماره فنی P56435-B21، از نوع LRDIMM (Load-Reduced Dual In-line Memory Module) است. این طراحی خاص، مزایای قابل توجهی را به همراه دارد، از جمله کاهش چشمگیر مصرف برق و امکان پشتیبانی از ظرفیت‌های بسیار بالاتر حافظه رم در مقایسه با ماژول‌های استاندارد. در میان متخصصان حوزه سخت‌افزار سرور، این نوع ماژول‌ها با عناوینی چون “ماژول حافظه با بار کاهش‌یافته” یا “رم بار کاهش‌یافته” نیز شناخته می‌شوند.

ماژول‌های LRDIMM، مانند مدل ۲۵۶ گیگابایتی با فرکانس ۳۲۰۰ مگاهرتز، با بهره‌گیری از یک “Memory Buffer” (بافر حافظه) در ساختار خود، بار الکتریکی که به کنترلر حافظه اصلی اعمال می‌شود را به طور مؤثری کاهش می‌دهند. این کاهش بار، امکان نصب و استفاده از ظرفیت‌های بیشتر حافظه رم بر روی مادربرد سرور را فراهم می‌آورد و همچنین به پایداری کلی سیستم، به‌ویژه در شرایط کاری سنگین، کمک شایانی می‌کند. به همین دلیل، رم‌های LRDIMM معمولاً در سرورهای پیشرفته، ورک‌استیشن‌های قدرتمند و برای اجرای بارهای کاری (Workloads) بسیار سنگین که نیازمند حافظه‌ای با ظرفیت بالا و عملکرد پایدار هستند، به کار گرفته می‌شوند.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

 تفاوت بین رم‌های (LRDIMM) Load Reduced و Registered (RDIMM) :

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

برای مشاهده سایر رم های 256 گیگابایت “ کلیک کنید “

پارت نامبر های  این محصول P56435-B21 می باشد.

مشخصات رم سرور HPE 256GB PC4-3200 LRDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3: قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 256GB 3200(MT/s) P56435-B21 از نوع DDR4 می باشد .

–

ظرفیت (Capacity):

حافظه‌های رم در بازار عموماً با ظرفیت‌های متنوعی از ۸ گیگابایت تا ۲۵۶ گیگابایت عرضه می‌شوند که هر کدام از این ظرفیت‌ها، درون یک ماژول حافظه استاندارد با عنوان DIMM (Dual In-line Memory Module) جای می‌گیرند. با این حال، فناوری‌های پیشرفته‌تری مانند LRDIMM (Load-Reduced DIMM) و 3DS (3D Stacked) امکان دستیابی به ظرفیت‌های بسیار بالاتر، تا سقف ۵۱۲ گیگابایت در هر ماژول را نیز فراهم کرده‌اند.

ظرفیت کلی حافظه قابل نصب بر روی یک سرور، تابعی از دو عامل کلیدی است: اول، تعداد اسلات‌های حافظه (RAM Slots) موجود بر روی مادربرد سرور، و دوم، معماری و پشتیبانی پردازنده (CPU) از حداکثر ظرفیت حافظه.

در این بررسی، ما بر روی یک ماژول حافظه رم با ظرفیت ۲۵۶ گیگابایت تمرکز داریم که با پارت نامبر P56435-B21 شناخته می‌شود. این ظرفیت بالا، آن را برای کاربردهای نیازمند حافظه زیاد مناسب می‌سازد.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM SERVER 256GB DDR4 P56435-B21 برابر 3200 مگاهرتز می باشد.

تأخیر (Latency) :

یکی از معیارهای کلیدی در سنجش سرعت و پاسخگویی حافظه رم، مشخصه تأخیر یا Latency است که معمولاً با شاخص CL یا CAS Latency (Column Address Strobe Latency) اندازه‌گیری و بیان می‌شود. هرچه عدد CL پایین‌تر باشد، به این معنی است که ماژول حافظه سریع‌تر به درخواست‌های داده پاسخ می‌دهد و این امر منجر به بهبود عملکرد کلی سیستم، به‌ویژه در وظایفی که به دسترسی سریع به داده‌ها نیاز دارند، می‌شود.

به عنوان مثال، یک ماژول حافظه رم ۲۵۶ گیگابایتی DDR4 با فرکانس ۳۲۰۰ مگاهرتز، ممکن است دارای نرخ تأخیر CL26 باشد. این عدد نشان‌دهنده تعداد چرخه‌های کلاک (Clock Cycles) است که طول می‌کشد تا داده‌ها از ستون آدرس داده شده توسط کنترلر حافظه، در دسترس قرار گیرند.

ولتاژ کاری (Voltage) :

ولتاژ کاری، مقدار ولتاژی است که برای فعال‌سازی و عملکرد صحیح تراشه‌های حافظه رم مورد نیاز است. یکی از روندهای قابل توجه در تکامل نسل‌های مختلف حافظه رم، کاهش تدریجی ولتاژ کاری آن‌ها بوده است. این کاهش ولتاژ به طور مستقیم منجر به مزایای متعددی می‌شود:

• کاهش مصرف انرژی: ولتاژ پایین‌تر به معنای مصرف توان کمتر توسط ماژول رم است که در سرورها و مراکز داده با تعداد بالای ماژول، به صرفه‌جویی قابل توجهی در هزینه‌های برق منجر می‌شود.
• تولید گرمای کمتر: مصرف انرژی کمتر، به نوبه خود باعث کاهش تولید گرما توسط ماژول‌های رم می‌شود. این امر به خنک‌کنندگی بهتر سیستم و کاهش نیاز به سیستم‌های خنک‌کننده قدرتمندتر کمک می‌کند.
• افزایش پایداری: دمای عملیاتی پایین‌تر و مصرف انرژی بهینه‌تر، در نهایت به افزایش پایداری کلی ماژول رم و کاهش احتمال بروز خطا در پردازش داده‌ها منجر می‌شود.

برای نمونه، ماژول رم ۲۵۶ گیگابایتی DDR4 با فرکانس ۳۲۰۰ مگاهرتز و شماره فنی P56435-B21، با ولتاژ کاری استاندارد ۱.۲ ولت (1.2V) عمل می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 256 گیگ ddr4 مورد بررسی ما از نوع LRDIMM (Load-Reduced DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری سیستم‌های حافظه، «مرتبه» یا Rank به مجموعه‌ای از تراشه‌های حافظه DRAM گفته می‌شود که روی یک ماژول رم (DIMM) قرار گرفته‌اند و به طور هم‌زمان توسط کنترل‌کننده حافظه (Memory Controller) قابل آدرس‌دهی هستند. از دیدگاه کنترل‌کننده حافظه، هر Rank به عنوان یک واحد مجزای حافظه عمل می‌کند.

یک ماژول DIMM می‌تواند دارای یک (Single Rank)، دو (Dual Rank)، چهار (Quad Rank)، یا حتی در برخی پیکربندی‌های پیشرفته مانند LRDIMM، هشت (Octal Rank) یا تعداد بیشتری Rank باشد. لازم به ذکر است که Rank یک مفهوم معماری و یک ویژگی مهندسی است و نه یک قطعه سخت‌افزاری مجزا.

افزایش تعداد Rank در یک ماژول رم، نقش مهمی در افزایش پهنای باند (Bandwidth) حافظه ایفا می‌کند. زمانی که یک ماژول دارای چند Rank باشد (مانند Dual یا Quad Rank)، کنترل‌کننده حافظه قادر است بین این Rankها جابجا شود و عملیات دسترسی به داده‌ها را به صورت موازی یا با استفاده از تکنیک interleaving انجام دهد. این قابلیت به این معنی است که در حالی که کنترل‌کننده منتظر دریافت داده از یک Rank است، می‌تواند همزمان با Rank دیگری در تعامل باشد، که این امر منجر به افزایش قابل توجه پهنای باند مؤثر حافظه می‌شود.

نمایش تعداد Rank معمولاً به صورت اختصاری بیان می‌شود: 1R (Single Rank)، 2R (Dual Rank)، 4R (Quad Rank)، و 8R (Octal Rank).

ماژول حافظه سرور مورد بررسی ما، یعنی رم ۲۵۶ گیگابایتی DDR4 با فرکانس ۳۲۰۰، از نوع LRDIMM بوده و دارای پیکربندی Octal Rank (8R) است.

–

رشته (data lines) :

اصطلاح «رشته» (Data Lines یا Data Bits) در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه حافظه DRAM قادر به انتقال آن در هر چرخه انتقال (Clock Cycle) است. به عنوان مثال، وقتی گفته می‌شود یک ماژول رم از تراشه‌های DRAM با پسوند x8 استفاده می‌کند، به این معنی است که هر تراشه DRAM، هشت بیت داده را در هر چرخه منتقل می‌نماید.

انواع رایج رشته‌های داده عبارتند از:

• x4: انتقال چهار بیت داده در هر تراشه.
• x8: انتقال هشت بیت داده در هر تراشه. این نوع پیکربندی به دلیل تعادل بین ظرفیت و کارایی، بسیار رایج و پرکاربرد در سرورها و سیستم‌های دسکتاپ است.
• x16: انتقال شانزده بیت داده در هر تراشه. این نوع معمولاً در ماژول‌های حافظه برای دستگاه‌های موبایل یا کاربردهای خاص که نیاز به پهنای باند بالاتر در سطح تراشه دارند، یافت می‌شود.

ماژول حافظه سرور ۲۵۶ گیگابایتی DDR4 3200MT/s مورد بحث ما، از تراشه‌هایی با پیکربندی چهار بیت داده (x4) در هر تراشه بهره می‌برد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 256GB با پارت نامبر P56435-B21 از نوع DIMM و با فرکانس 3200 می باشد. ماژول  رم سرور 256گیگ با پارت نامبر P56435-B21 از نوع LRDIMM  و مموری بافر است. رم 256gb با پارت نامبر P56435-B211 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

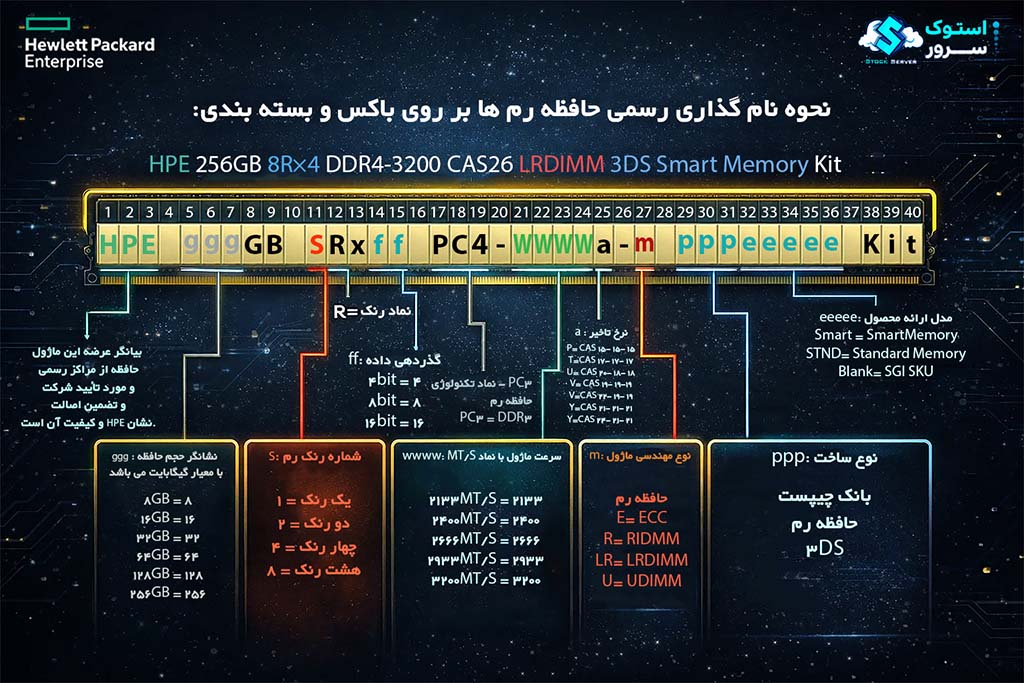

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

–

❓سوالات متداول :

جمع بندی:

HPE P56435-B21 یک ماژول رم DDR4 با ظرفیت 256GB و سرعت (3200MT/s) است که برای سرورهای نسل دهم HPE و نسل ده پلاس +Gen10 طراحی شده. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای در سطح میان رده  و دیتاسنتری های میان رده  کاملاً توصیه می‌شود.

استوک سرور به شما کمک می کند تا بهترین پردازنده متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ (P56435-B21)256GB DDR4 3200 را از لینک زیر دانلود کنید:
