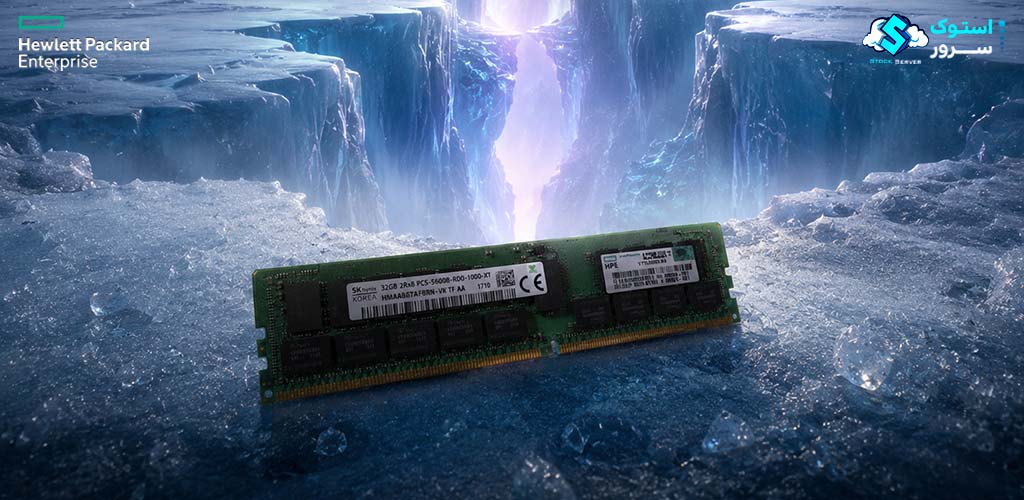

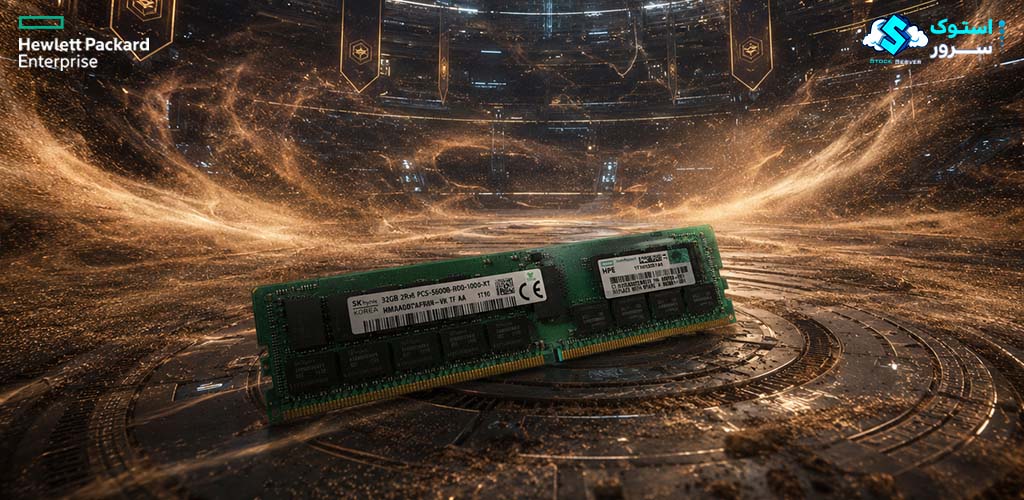

رم سرور HPE 32GB PC5-5600 (DDR5-5600) RDIMM (P64706-B21)

معرفی رم سرور HPE 32GB PC5-5600 RDIMM 2Rx8 CAS-46

–

حافظه‌های رم سرور سری HPE DDR5 Smart Memory، گزینه‌ای ایده‌آل برای طیف وسیعی از کسب‌وکارها، از استارتاپ‌های نوپا گرفته تا شرکت‌های بزرگ و جاافتاده، محسوب می‌شوند. شرکت HPE مجموعه‌ای جامع از ماژول‌های حافظه با سرعت 5600 مگاهرتز را توسعه داده است تا بتواند نیازهای متنوع هر کاربری را پوشش دهد. در این میان، رم سرور HPE با ظرفیت 32 گیگابایت و فرکانس 5600MT/s (که مخفف میلیون انتقال در ثانیه است)، نه تنها بهینگی عملکرد و مصرف انرژی را به ارمغان می‌آورد، بلکه سطح بی‌نظیری از پایداری و اطمینان را نیز برای محیط‌های کاری حساس فراهم می‌سازد.

ماژول‌های حافظه رم سرور خانواده HPE DDR5 5600 EC8 Registered Smart Memory به طور خاص برای نسل جدید سرورهای HPE، یعنی نسل یازدهم (HPE Gen11)، طراحی شده‌اند. این ماژول‌ها با پردازنده‌های نسل چهارم اینتل Xeon (Intel® Xeon® Scalable 4th Gen) و همچنین برخی از پردازنده‌های نسل پنجم (Intel® Xeon® Scalable 5th Gen) سازگاری دارند، البته به شرطی که مادربرد و کنترلر حافظه سرور از این نوع رم‌ها پشتیبانی کنند. با توجه به روند تکامل نسل‌های پیشین، پیش‌بینی می‌شود که سرورهای آینده، مانند نسل دوازدهم (HPE Gen12)، نیز از رم‌هایی با فرکانس 5600 مگاهرتز پشتیبانی به عمل آورند. این امر شامل رم سرور 32 گیگابایتی نیز می‌شود و انتظار می‌رود که هر دو نسل سرور، یعنی نسل 11 و نسل 12، از این ماژول‌های حافظه بهره‌مند شوند.

این رم 32 گیگابایتی، عضوی از خانواده Smart Memory است و از تکنولوژی EC8 بهره می‌برد که پیشرفته‌ترین نسل فناوری تشخیص و اصلاح خطا (ECC) محسوب می‌شود. این قابلیت اطمینان داده‌ها را به طرز چشمگیری افزایش می‌دهد.

ماژول حافظه 32 گیگابایتی از سری 5600 (با شماره فنی P64706-B21) در دسته‌بندی DRAM قرار می‌گیرد. در دنیای امروز، کیفیت حافظه‌های DRAM بیش از هر زمان دیگری حیاتی است. با توجه به افزایش پیچیدگی وظایفی مانند مجازی‌سازی گسترده سرورها، پردازش‌های مبتنی بر رایانش ابری و کار با پایگاه‌های داده عظیم، نیاز به حافظه‌هایی با ظرفیت بالا و حداکثر زمان در دسترس بودن (آپ‌تایم) بیش از پیش احساس می‌شود. حافظه‌های HPE DDR5 Smart Memory با ارائه این مشخصات کلیدی، پاسخگوی این نیازهای رو به رشد هستند.

رم سرور (P64706-B21) HPE 32GB 5600MT/s DDR5  سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

نوع ram server 32gb از مدل ریجستر یا Registered (RDIMM) می باشد . که این امر باعث کاهش بار الکترونیکی به خصوص بر روی کنترلر حافظه داخلی CPU است. این امر باعث امکان افزایش تعداد رم ها و یا باعث امکان پشتیبانی بیشتر حجم کلی رم ها  توسط CPU سرور می شود.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم  32 گیگ HPE با سرعت یا فرکانس 5600MT/s در مقایسه با ماژول‌های حافظه DDR5 که از سرعت حداکثر 6400MT/s بهرمند هستند با وجود پایداری بیشتر اما از نظر  پهنای باند رم های 6400 توانایی بیشتری را از خود نشان می دهد :

ویژگی‌های برجسته:

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

تفاوت بین رم 32GB CAS-52-52-52 با رم 32GB CAS-46-45-45(P64706-B21) :

پارت نامبر های  این محصول   P64706-B21 ، P68074-001 ، P53626-0A1 می باشد.

مشخصات رم سرور HPE 32GB PC5-5600 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3: قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 5600(MT/s) از نوع DDR5 می باشد .

ظرفیت (Capacity):

ماژول‌های حافظه رم در دنیای سرورها، معمولاً در ظرفیت‌های متنوعی از 8 گیگابایت تا 256 گیگابایت عرضه می‌شوند که هر کدام در یک واحد فیزیکی به نام DIMM (Dual In-line Memory Module) جای می‌گیرند. با این حال، انواع خاصی از رم‌ها مانند LRDIMM (Load-Reduced DIMM) و 3DS (3D-Stacked) قابلیت پشتیبانی از ظرفیت‌های بسیار بالاتر، تا سقف 512 گیگابایت برای هر ماژول را نیز دارا هستند. تعیین حداکثر ظرفیت کلی حافظه قابل نصب بر روی یک سرور، تابعی از دو عامل اصلی است: تعداد اسلات‌های حافظه موجود بر روی مادربرد و معماری پردازنده‌های مرکزی (CPU) که از نظر تعداد کانال حافظه و حداکثر ظرفیت پشتیبانی شده، تعیین‌کننده هستند.

در این بررسی، ما بر روی یک ماژول حافظه خاص با پارت نامبر P647066-B21 تمرکز داریم که دارای ظرفیت 32 گیگابایت است. این ظرفیت، تعادل مناسبی بین هزینه و عملکرد را برای بسیاری از سناریوهای سرور فراهم می‌کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 32GB DDR5 برابر 5600 مگاهرتز می باشد.

–

تأخیر (Latency) :

مفهوم تأخیر در حافظه‌های رم، که معمولاً با شاخص CL (مخفف CAS Latency یا Column Address Strobe Latency) اندازه‌گیری می‌شود، به مدت زمانی اشاره دارد که طول می‌کشد تا حافظه به درخواست داده پاسخ دهد. هرچه عدد CL کمتر باشد، نشان‌دهنده سرعت و پاسخگویی بهتر ماژول حافظه است. به عنوان مثال، یک رم DDR5 با فرکانس 5200 مگاهرتز، ممکن است دارای تأخیر CL 46 باشد. این عدد، بیانگر تعداد چرخه‌های کلاک است که رم برای دسترسی به داده مورد نیاز، منتظر می‌ماند.

«DDR5 با وجود فرکانس بالا، گاهی تأخیر بالاتری نسبت به DDR4 دارد ولی در مجموع کاراتر است.دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.به زبان ساده تر می توان گفت به جای یک واحد تک قدرتی دو واحد 0.75 قدرتی در رم های این سری وجود دارد»

ولتاژ کاری (Voltage) :

ولتاژ کاری، میزان انرژی الکتریکی مورد نیاز یک ماژول حافظه برای انجام عملیات خود است. در طول نسل‌های مختلف توسعه حافظه‌های رم، روند کلی به سمت کاهش ولتاژ کاری حرکت کرده است. این کاهش ولتاژ مزایای قابل توجهی به همراه دارد: مصرف انرژی کمتر، تولید حرارت ناچیزتر و در نتیجه، افزایش چشمگیر پایداری و قابلیت اطمینان کلی سیستم. برای رم سرور 32 گیگابایتی DDR5 با سرعت 5600 مگاهرتز، ولتاژ کاری استاندارد معمولاً 1.1 ولت (V) تعیین شده است. این ولتاژ پایین‌تر، به حفظ عملکرد بهینه در محیط‌های پرفشار سرور کمک شایانی می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 32 گیگ ddr5 مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی EC8 می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، “رنک” (Rank) به گروهی از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به صورت هم‌زمان توسط کنترلر حافظه قابل آدرس‌دهی هستند. از دیدگاه کنترل‌کننده حافظه، هر رنک مانند یک واحد حافظه مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند از نظر تعداد رنک، در انواع مختلفی طراحی شود: تک‌رنکه (Single Rank)، دو رنکه (Dual Rank)، چهار رنکه (Quad Rank) و حتی در برخی ماژول‌های پیشرفته‌تر مانند LRDIMM، ممکن است هشت رنکه (Octal Rank) یا بیشتر نیز وجود داشته باشند. مهم است که بدانیم رنک یک ویژگی مهندسی و طراحی در ماژول حافظه است و نه یک جزء سخت‌افزاری مجزا.

افزایش تعداد رنک در یک ماژول رم، مستقیماً به بهبود پهنای باند حافظه منجر می‌شود. هنگامی که یک ماژول دارای چند رنک باشد (مانند Dual یا Quad Rank)، کنترلر حافظه قادر است بین این رنک‌ها به صورت هوشمندانه جابجا شود (تکنیک interleaving). این قابلیت به کنترلر اجازه می‌دهد تا در حین انتظار برای دسترسی به داده از یک رنک، عملیات خود را با رنک دیگر ادامه دهد، که در نهایت منجر به افزایش چشمگیر پهنای باند مؤثر حافظه می‌گردد. نمایش رایج تعداد رنک به صورت اختصاری شامل موارد زیر است: (1R) برای تک‌رنکه، (2R) برای دو رنکه، (4R) برای چهار رنکه و (8R) برای هشت رنکه.

ماژول حافظه سرور 32 گیگابایتی DDR5 با فرکانس 5600MT/s و پارت نامبر P64706-B21، از نوع دو رنک (Dual Rank یا 2R) است که به افزایش کارایی و پهنای باند کمک می‌کند.

–

رشته (data lines) :

اصطلاح “رشته” (یا عرض داده) در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه حافظه DRAM در هر چرخه انتقال، قادر به ارسال یا دریافت آن است. به عنوان مثال، وقتی گفته می‌شود یک ماژول رم از تراشه‌های DRAM با پسوند “x8” استفاده می‌کند، به این معنی است که هر تراشه DRAM، هشت بیت داده را در هر چرخه انتقال مدیریت می‌کند.

انواع مختلف این رشته‌ها عبارتند از:

• x4: چهار بیت داده در هر تراشه.
• x8: هشت بیت داده در هر تراشه. این پیکربندی به طور گسترده‌ای در سرورها و سیستم‌های دسکتاپ مورد استفاده قرار می‌گیرد و تعادل خوبی بین ظرفیت، سرعت و هزینه ارائه می‌دهد.
• x16: شانزده بیت داده در هر تراشه. این نوع معمولاً در ماژول‌های حافظه دستگاه‌های موبایل یا کاربردهای خاص که نیاز به حداکثر پهنای باند در سطح تراشه دارند، یافت می‌شود.

رم سرور 32 گیگابایتی DDR5 با سرعت 5600MT/s، از تراشه‌هایی با عرض داده x8 استفاده می‌کند، به این معنی که هر تراشه قادر به انتقال هشت بیت داده در هر چرخه است.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر P64706-B21 از نوع DIMM و با فرکانس 5600 می باشد.ماژول  رم سرور 32گیگ با پارت نامبر P64706-B21 از نوع RDIMM و یا رجیستر است.رم 32gb با پارت نامبر P64706-B21 نسل پنجم (ddr5) با ولتاژ 1.1 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

–

❓سوالات متداول :

جمع بندی:

HPE P64706-B21 یک ماژول رم DDR5 با ظرفیت 32GB و سرعت بالا (5600 MT/s) است که برای سرورهای نسل یازدهم HPE و احتمالا نسل آینده Gen12  طراحی شده و با فناوری SmartMemory دارای پایداری و مدیریت پیشرفته سلامت حافظه را می باشند. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای و دیتاسنتری کاملاً توصیه می‌شود.

استوک سرور به شما کمک می کند تا بهترین پردازنده متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ (P64706-B21)32GB DDR5 5600 را از لینک زیر دانلود کنید:
