رم سرور HPE 32GB PC4-2400 (DDR4-2400) RDIMM (805351-B21)

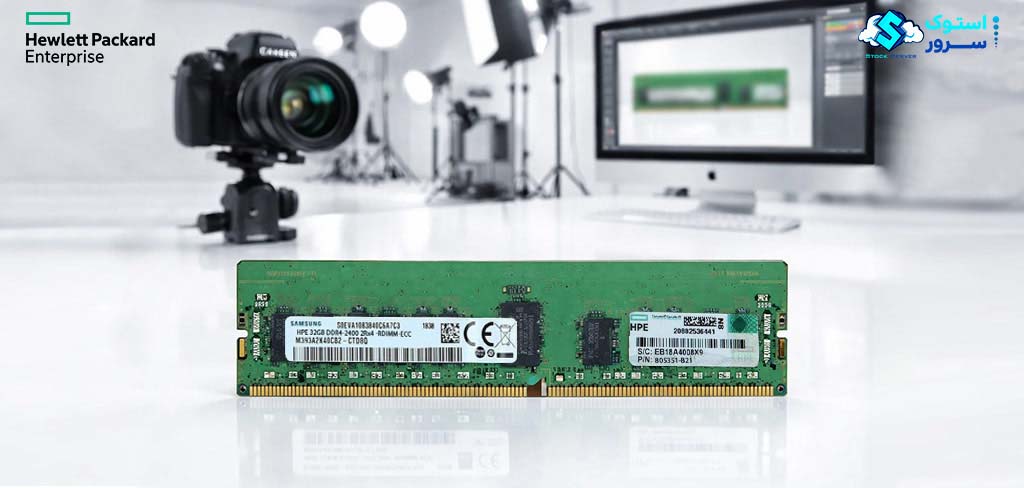

معرفی رم سرور HPE 32GB PC4-2400 RDIMM 2Rx4 CAS-17

ماژول‌های حافظه سروری HPE DDR4 Memory برای استفاده در سرورها و ایستگاه‌های کاری حرفه‌ای طراحی شده‌اند و تمرکز اصلی آن‌ها بر پایداری، سازگاری کامل با پلتفرم‌های سازمانی و بهره‌وری انرژی است. برای مثال، حافظه‌های DDR4 با سرعت‌هایی مانند 3200MT/s (مخفف Million Transfers per second به معنی میلیون انتقال داده در ثانیه) علاوه بر تأمین نیازهای عمومی پردازشی، در سناریوهای سنگین سازمانی نیز عملکرد قابل اعتمادی ارائه می‌دهند.

در این میان، ماژول HPE 32GB Dual Rank x4 DDR4-2400 با شماره قطعه 805351-B21 یک حافظه سروری از نوع RDIMM (Registered DIMM) است که به‌صورت اختصاصی برای سرورهای سازمانی HPE توسعه یافته است. این ماژول دارای ظرفیت 32 گیگابایت (1x32GB) بوده و با سرعت 2400 مگاهرتز (PC4-19200) و ولتاژ کاری 1.2 ولت فعالیت می‌کند. ساختار آن به‌صورت 2Rx4 (Dual Rank x4) بوده و از فناوری ECC برای تشخیص و اصلاح خطاهای حافظه بهره می‌برد که این ویژگی نقش مهمی در افزایش پایداری و جلوگیری از خطاهای بحرانی در محیط‌های سروری دارد.

به دلیل استفاده از معماری Registered، یک رجیستر بین چیپ‌های حافظه و کنترلر قرار گرفته است که باعث کاهش بار الکتریکی روی کنترلر پردازنده می‌شود. این موضوع امکان استفاده از تعداد بیشتری ماژول حافظه در یک سرور را فراهم کرده و در نتیجه ظرفیت نهایی سیستم افزایش می‌یابد. به همین دلیل این مدل بیشتر در سرورهای میان‌رده و سازمانی مورد استفاده قرار می‌گیرد.

رم 805351-B21 عضو خانواده HPE SmartMemory است؛ این سری از حافظه‌ها تحت آزمون‌های سخت‌گیرانه‌تری نسبت به ماژول‌های عمومی قرار می‌گیرند و در سرورهای HPE قابلیت‌هایی مانند تشخیص خودکار و بهینه‌سازی عملکرد را فعال می‌کنند.

از نظر سازگاری، این ماژول با سرورهای نسل نهم HPE ProLiant از جمله
HPE ProLiant DL360 Gen9،
HPE ProLiant DL380 Gen9 و
HPE ProLiant ML350 Gen9

همچنین خانواده‌های Apollo، Synergy و Blade که از RDIMM DDR4-2400 پشتیبانی می‌کنند، سازگار است.

این حافظه گزینه‌ای مناسب برای سناریوهایی مانند مجازی‌سازی، سرویس‌های تحت شبکه، پردازش‌های سازمانی و زیرساخت‌های ابری در سطح متوسط تا حرفه‌ای محسوب می‌شود و تمرکز آن بر پایداری، ظرفیت‌پذیری بالا و عملکرد قابل اتکا در محیط‌های 24/7 است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 32GB سری 2400 ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

رم های سرور  HPE 32GB DDR4 2400MT/s 805351-B21 سری Memory Kit تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

این ram server با ویژگی Dual Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE  Memory KIT تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

این رم سرور به عنوان یک گزینه با کارایی بالا و مناسب برای مدیریت بار کاری بزرگ انتخابی ایده‌آل برای سرورهای HPE است.

پارت نامبر های این محصول i  805351-B21 ,  805351-S21 , 819412-001 ,  809083-091می باشد.

مشخصات رم سرور HPE 32GB PC4-2400 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

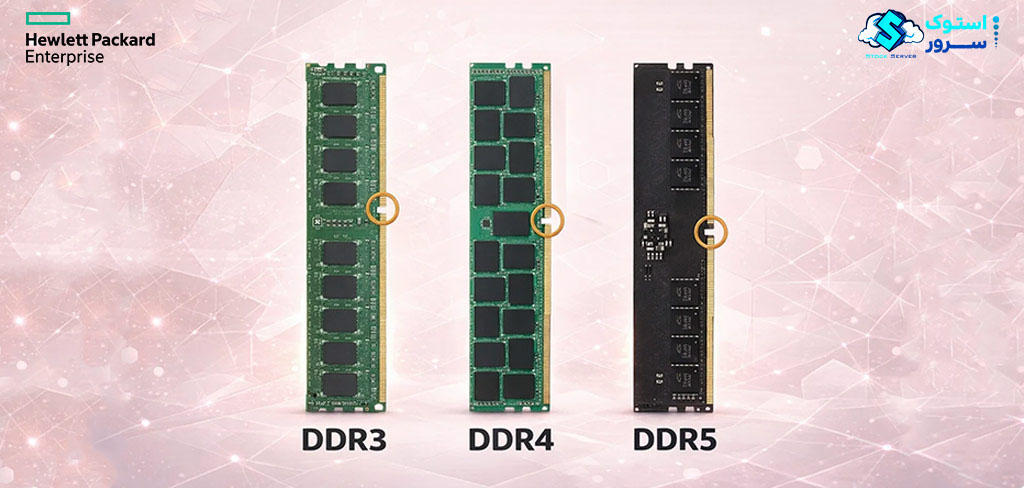

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 2400 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم ها معمولاً از 8GB تا 256GB موجود می باشند که هر کدام در یک ماژولDIMM قرار می گیرند .رم‌های LRDIMM و 3DS ، می توانند تا 512GB هم برسند.ظرفیت کل رم ها برای سرور وابسته به تعداد اسلات‌ها و معماری CPU است.

ظرفیت رم مورد بررسی ما با پارت نامبر  32Gb ، 805351-B21 است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 32GB DDR4 برابر 2400 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تاخیر معمولا به صورت CL (CAS Latency) بیان می‌شود. CL پایین تر بیانگر پاسخگویی سریع تر رم می باشد .

رم سی و دو گیگابات دیدی آر فور با فرکانس یا سرعت دو هزار و چهارصد از نرخ تاخیر CL (CAS Latency) = 17 بهره می برد.

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری Ram Server 32 Gb DDR4 2400 805351-B21 برابر 1.2v (ولت)  می باشد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

فناوری‌هایی مانند ECC و ساختارهای بافردار نظیر Registered در واقع به نوع طراحی مهندسی ماژول حافظه مربوط می‌شوند، نه صرفاً یک نام تجاری ساده. زمانی که از اصطلاحاتی مانند Registered DIMM یا ECC UDIMM استفاده می‌کنیم، در حقیقت به معماری داخلی ماژول، نحوه ارتباط آن با کنترلر حافظه و قابلیت‌های اطمینان آن اشاره داریم.

این ویژگی‌های فنی می‌توانند روی شاخص‌هایی مانند میزان پایداری سیستم، قابلیت تشخیص و اصلاح خطا، بار الکتریکی وارد بر کنترلر پردازنده، مصرف انرژی و حتی زمان تأخیر (Latency) تأثیر بگذارند. به همین دلیل در زمان انتخاب حافظه سرور، باید نوع ماژول را متناسب با سطح پردازش، ظرفیت موردنیاز و حساسیت بار کاری انتخاب کرد.

انواع رایج ساختارهای حافظه سروری

RDIMM (Registered DIMM)
دارای یک رجیستر بین چیپ‌های حافظه و کنترلر است که باعث کاهش بار الکتریکی روی کنترلر می‌شود. این ساختار امکان استفاده از تعداد ماژول بیشتر و ظرفیت بالاتر را فراهم می‌کند و برای سرورهای سازمانی و پایدار گزینه‌ای ایده‌آل محسوب می‌شود.

UDIMM (Unbuffered DIMM)
فاقد رجیستر است و مستقیماً با کنترلر ارتباط برقرار می‌کند. معمولاً مصرف انرژی و هزینه پایین‌تری دارد، اما در مقایسه با RDIMM ظرفیت‌پذیری و پایداری کمتری در محیط‌های سنگین سروری ارائه می‌دهد.

LRDIMM (Load Reduced DIMM)
نسخه پیشرفته‌تری از ماژول‌های بافردار است که بار الکتریکی را حتی بیشتر کاهش می‌دهد. این ویژگی اجازه می‌دهد سرورها از ظرفیت‌های بسیار بالا پشتیبانی کنند و در پروژه‌های دیتاسنتری کاربرد دارد.

ECC (Error-Correcting Code)
یک فناوری تصحیح خطاست که توانایی شناسایی و اصلاح خطاهای تک‌بیتی حافظه را دارد. وجود ECC در محیط‌های سروری حیاتی است، زیرا از بروز کرش‌های ناگهانی و فساد داده جلوگیری می‌کند.

ماژول 32 گیگابایتی مورد بررسی ما با شماره قطعه 805351-B21 از نوع RDIMM بوده و از فناوری ECC پشتیبانی می‌کند. این ترکیب باعث می‌شود حافظه موردنظر برای استفاده در سرورهای سازمانی، که نیازمند پایداری بالا و عملکرد مداوم هستند، انتخابی کاملاً مناسب باشد.

.

Rank (مرتبه) :

در ساختار ماژول‌های حافظه، Rank به مجموعه‌ای از چیپ‌های DRAM گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. از دید کنترلر، هر Rank مانند یک بلوک مستقل حافظه عمل می‌کند، حتی اگر همه آن‌ها روی یک ماژول DIMM فیزیکی قرار داشته باشند.

یک ماژول DIMM می‌تواند دارای یک Single Rank (1R)، دو Dual Rank (2R)، چهار Quad Rank (4R) و در برخی مدل‌های خاص مانند LRDIMM حتی هشت Octal Rank (8R) یا بیشتر باشد. بنابراین Rank یک قطعه جداگانه روی برد نیست، بلکه به نحوه سازمان‌دهی داخلی تراشه‌های حافظه اشاره دارد.

وجود Rankهای بیشتر می‌تواند در برخی سناریوها باعث بهبود کارایی شود. زمانی که یک ماژول دارای چند Rank است (مثلاً 2R یا 4R)، کنترلر حافظه می‌تواند از تکنیک Memory Interleaving استفاده کند؛ به این صورت که هنگام انتظار برای آماده شدن یک Rank، عملیات را روی Rank دیگر انجام دهد. این جابه‌جایی هوشمند می‌تواند پهنای باند مؤثر حافظه را افزایش داده و بهره‌وری دسترسی به داده را بهتر کند. البته افزایش تعداد Rank همیشه به معنای افزایش قطعی سرعت نیست و به معماری پردازنده و پیکربندی کلی سیستم نیز بستگی دارد.

نمایش Rank معمولاً به‌صورت زیر نوشته می‌شود:

• 1R = Single Rank

• 2R = Dual Rank

• 4R = Quad Rank

• 8R = Octal Rank

ماژول HPE 32GB DDR4-2400 Registered با شماره قطعه 805351-B21 از نوع Dual Rank (2R) بوده و ساختار آن به‌صورت 2Rx4 طراحی شده است. این ترکیب (Dual Rank همراه با معماری x4 و پشتیبانی از ECC) آن را به گزینه‌ای مناسب برای سرورهای سازمانی نسل نهم HPE تبدیل می‌کند که نیازمند پایداری بالا و ظرفیت‌پذیری مناسب هستند.

–

رشته (data lines) :

در معماری ماژول‌های حافظه، مفهومی که گاهی به‌اشتباه «رشته» گفته می‌شود، در واقع به عرض داده هر تراشه DRAM یا همان Chip Organization اشاره دارد. این مشخصه نشان می‌دهد هر چیپ حافظه در هر سیکل انتقال، چند بیت داده را ارسال یا دریافت می‌کند.

برای مثال، اگر گفته شود یک ماژول از چیپ‌های x8 استفاده می‌کند، یعنی هر تراشه DRAM دارای مسیر داده ۸ بیتی است و در هر چرخه، ۸ بیت داده منتقل می‌کند. این موضوع به ساختار داخلی ماژول مربوط است و با ظرفیت کلی ماژول تفاوت دارد.

انواع رایج سازمان‌دهی تراشه‌های حافظه عبارت‌اند از:

• x4 → هر چیپ دارای مسیر داده ۴ بیتی است

• x8 → هر چیپ دارای مسیر داده ۸ بیتی است (رایج در بسیاری از ماژول‌های دسکتاپ و برخی سرورها)

• x16 → هر چیپ دارای مسیر داده ۱۶ بیتی است (بیشتر در ماژول‌های خاص یا سیستم‌های کم‌مصرف دیده می‌شود)

در محیط‌های سروری، استفاده از چیپ‌های x4 اهمیت بالایی دارد، زیرا در ترکیب با فناوری ECC قابلیت تصحیح خطای پیشرفته‌تری (مانند Chipkill در برخی پلتفرم‌ها) فراهم می‌شود و سطح اطمینان سیستم افزایش می‌یابد.

ماژول HPE 32GB DDR4-2400 Registered با شماره قطعه 805351-B21 دارای ساختار 2Rx4 است؛ یعنی دو Rank دارد و هر تراشه آن از نوع x4 (چهار بیتی) می‌باشد. بنابراین عبارت «هشت بیت داده (x4)» از نظر فنی نادرست است، زیرا x4 به معنای چهار بیت در هر چیپ است، نه هشت بیت. این سازمان‌دهی برای سرورهای سازمانی طراحی شده تا پایداری و قابلیت اطمینان بالاتری فراهم کند.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر 805351-B21 از نوع DIMM و با فرکانس 2400 می باشد. ماژول  32GB ram server  با پارت نامبر 805351-B21 از نوع RDIMM و یا بدون تکنولوژی مهندسی رجیستر است. رم 32GB با پارت نامبر 805351-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
