رم سرور HPE 32GB PC4-3200 (DDR4-3200) RDIMM (P41682-001)

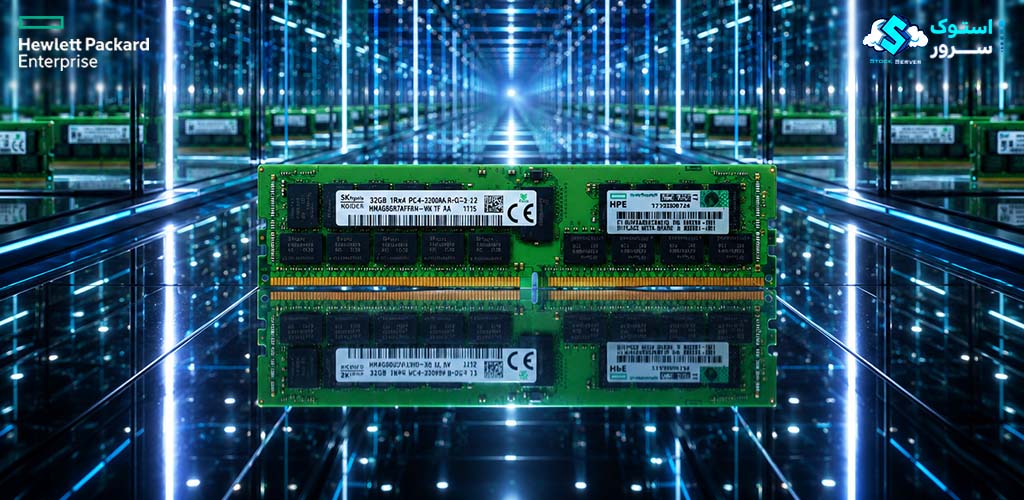

معرفی رم سرور HPE 32GB PC4-3200 RDIMM 1Rx4 CAS-22

حافظه رم 32 گیگابایتی DDR4 با فرکانس 3200MHz و استاندارد PC4-25600، که با شماره قطعه P40007-B21 توسط شرکت HPE عرضه شده است، راه‌حلی ایده‌آل برای سازمان‌هایی است که به دنبال ارتقاء قابل توجه عملکرد، تضمین پایداری و افزایش قابلیت اطمینان در پیکربندی‌های سروری خود با بودجه‌ای منطقی هستند. این ماژول حافظه، با ظرفیت 32 گیگابایت و سرعت باس 3200 مگاهرتز، به طور خاص برای پاسخگویی به نیازهای بارهای کاری فشرده و محیط‌های عملیاتی حساس تجاری طراحی شده است که در آن‌ها، دستیابی به اوج کارایی امری حیاتی است.

ماژول حافظه 32 گیگابایتی HPE DDR4 Single Rank x4 (شماره فنی P41682-001) یک جزء حافظه پرقدرت با حجم قابل توجه است که انطباق کامل با سرورهای HPE را تضمین می‌کند. این رم 32 گیگابایتی، انتخابی بسیار مناسب برای سرورهای میان‌رده و کاربردهای عمومی از قبیل میزبانی وب‌سایت‌ها، پیکربندی فایروال‌ها و مدیریت کنترلرها محسوب می‌شود. ترکیب ظرفیت 32 گیگابایتی با سرعت 3200 مگاهرتز، موجب ارائه عملکردی روان و سرعتی چشمگیر به سرورها می‌گردد. این مزیت به‌ویژه در سناریوهایی مانند مجازی‌سازی محیط‌های متعدد، پردازش تحلیل‌های داده‌های حجیم (Data Mining) و همچنین در محاسبات رایج مبتنی بر رایانش ابری، اهمیت فراوانی پیدا می‌کند.

حافظه‌های سری HPE DDR4 SmartMemory، تحت فرآیندهای دقیق مهندسی، آزمایش‌های سخت‌گیرانه و اعتبارسنجی‌های جامع توسط شرکت HPE قرار می‌گیرند. این رویکرد تضمین می‌کند که هر ماژول، بالاترین استانداردها را از نظر عملکرد، دوام و بهره‌وری انرژی برآورده سازد و اطمینان خاطر را برای کاربران به ارمغان آورد.

این حافظه با سرورهای نسل دهم (Gen10) و نسل دهم پلاس (+Gen10) از محصولات HPE سازگاری کامل دارد، به شرطی که مادربرد سرور از پیکربندی حافظه ریجستر شده (RDIMM) پشتیبانی نماید.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 32GB 3200 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 32GB 3200MT/s P41682-001 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

ram server 32gb ddr4 3200hz P40007-B21  سرور با ویژگی Single Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر این محصول P41682-001 می باشد.

مشخصات رم سرور HPE 32GB PC4-3200 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 3200 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

ماژول‌های حافظه سرور معمولاً در محدوده‌ی ظرفیتی از 8 گیگابایت تا 256 گیگابایت عرضه می‌شوند که هر کدام درون یک واحد DIMM جای می‌گیرند. البته، انواع پیشرفته‌تر مانند رم‌های LRDIMM و 3DS این قابلیت را دارند که ظرفیت هر ماژول را حتی تا 512 گیگابایت نیز افزایش دهند. تعیین حداکثر ظرفیت کلی رم قابل نصب بر روی یک سرور، به طور مستقیم به تعداد اسلات‌های حافظه موجود بر روی مادربرد و همچنین معماری پردازنده (CPU) سرور بستگی دارد.

در خصوص حافظه مورد بررسی ما، یعنی رم سرور با شماره فنی P41682-001 ، ظرفیت آن 32 گیگابایت می‌باشد.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 32GB DDR4 برابر 3200 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

شاخص تأخیر در حافظه‌های رم، که عموماً با عنوان CL یا CAS Latency نمایش داده می‌شود، نشان‌دهنده‌ی زمان لازم برای دسترسی به داده‌ها است. هرچه مقدار CL کمتر باشد، سرعت پاسخ‌گویی و در نتیجه عملکرد کلی حافظه سریع‌تر خواهد بود.

حافظه 32 گیگابایتی DDR4 با فرکانس 3200MHz که مورد بررسی قرار گرفته، از نرخ تأخیر CL22 برخوردار است. این مقدار، تعادل مناسبی بین سرعت و پایداری را ارائه می‌دهد.

ولتاژ کاری (Voltage) :

ولتاژ کاری، میزان انرژی الکتریکی مورد نیاز ماژول رم برای فعالیت صحیح را مشخص می‌کند. با پیشرفت فناوری و معرفی نسل‌های جدیدتر حافظه، شاهد روندی کاهشی در میزان ولتاژ کاری بوده‌ایم. کاهش ولتاژ کاری منجر به مزایای قابل توجهی از جمله مصرف انرژی کمتر، تولید حرارت پایین‌تر و در نهایت، افزایش چشمگیر پایداری و قابلیت اطمینان حافظه می‌شود.

ولتاژ کاری این رم سرور 32 گیگابایتی PC4-25600 برابر با 1.2 ولت (V) تعیین شده است. این میزان ولتاژ، استاندارد رایج برای حافظه‌های DDR4 بوده و بهینه‌سازی مصرف انرژی را تضمین می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 32 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، “Rank” به گروهی از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که توسط کنترلر حافظه به طور هم‌زمان آدرس‌دهی و فراخوانی می‌شوند. از دیدگاه کنترل‌کننده حافظه، هر Rank مانند یک واحد حافظه مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند بسته به طراحی خود، دارای یک Rank (Single Rank)، دو Rank (Dual Rank)، چهار Rank (Quad Rank) و در برخی ماژول‌های پیشرفته‌تر مانند LRDIMM، حتی هشت Rank (Octal Rank) یا بیشتر باشد. لازم به ذکر است که Rank یک مفهوم مهندسی و معماری است و نه یک جزء سخت‌افزاری مجزا.

افزایش تعداد Rank در یک ماژول رم، به طور مستقیم به افزایش پهنای باند (Bandwidth) آن کمک می‌کند. هنگامی که ماژول‌ها دارای چند Rank باشند (مانند Dual یا Quad Rank)، کنترلر حافظه قادر است بین این Rankها جابجا شود. این قابلیت که به “interleaving” معروف است، به کنترلر اجازه می‌دهد تا هم‌زمان که منتظر دسترسی به یک Rank است، با Rank دیگری ارتباط برقرار کند و این امر منجر به افزایش پهنای باند مؤثر حافظه می‌گردد.

نمایش رایج مرتبه‌ها به صورت اختصاری بیان می‌شود: Single (1R)، Dual (2R)، Quad (4R)، و Octal (8R).

حافظه HPE 32GB DDR4-3200 با شماره فنی P41682-001، از نوع Single Rank (1R) است.

–

رشته (data lines) :

اصطلاح “رشته” یا “خطوط داده” در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه DRAM در هر چرخه انتقال قادر به پردازش آن است. به عنوان مثال، هنگامی که گفته می‌شود یک ماژول رم از تراشه‌های DRAM با پسوند “x8” استفاده می‌کند، به این معنی است که هر تراشه DRAM، هشت بیت داده را در هر سیکل انتقال می‌دهد.

انواع متداول این خطوط داده عبارتند از:

• x4: چهار بیت داده در هر تراشه.
• x8: هشت بیت داده در هر تراشه (این نوع، در سرورها و سیستم‌های دسکتاپ بسیار رایج است).
• x16: شانزده بیت داده در هر تراشه (معمولاً در ماژول‌های موبایل یا کاربردهای خاص یافت می‌شود).

حافظه 32GB DDR4 P40007-B21، از تراشه‌هایی با چهار بیت داده (x4) در هر تراشه بهره می‌برد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر P41682-001 از نوع DIMM و با فرکانس 3200hz می باشد.ماژول  رم سرور 32GB با پارت نامبر P41682-001 از نوع RDIMM یا رجیستر است.رم 32GB با پارت نامبر P41682-001 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
