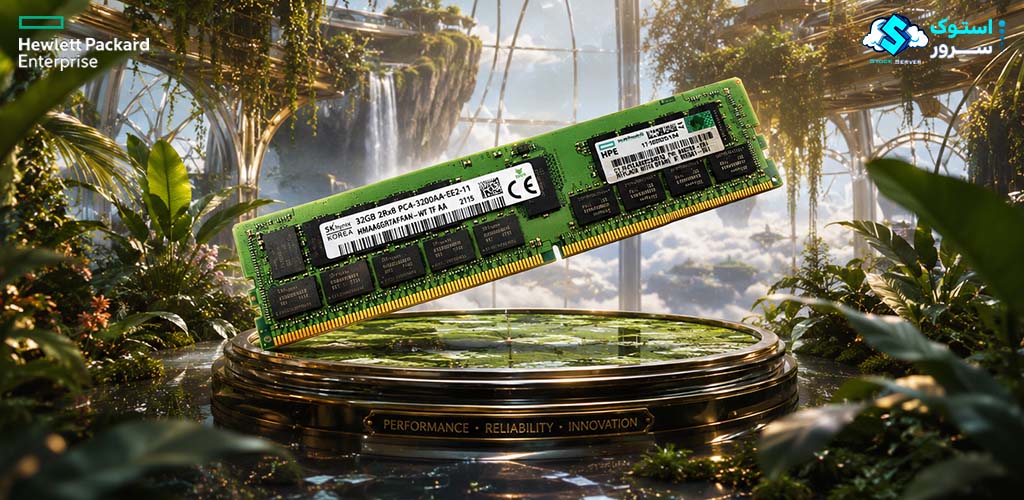

رم سرور HPE 32Gb PC4-3200 (DDR4-3200) UDIMM (P43022-B21)

معرفی رم سرور HPE 32GB PC4-3200 UDIMM 2Rx8 CAS-22

حافظه‌های رم سری HPE DDR4 Standard، گزینه‌ای ایده‌آل برای مشتریانی هستند که به دنبال راهکاری مطمئن برای مصارف عمومی و خانگی خود می‌باشند. این حافظه‌ها همچنین برای سرورهایی که کاربری‌های غیرحساس و با اولویت پایین دارند، انتخابی مناسب محسوب می‌شوند.

به طور خاص، حافظه رم سرور HPE با ظرفیت 32 گیگابایت و سرعت 3200MT/s (میلیون انتقال بر ثانیه)، فراتر از کاربردهای معمول عمل می‌کند. این محصول با تمرکز بر ارائه عملکردی برجسته، بهره‌وری انرژی بالا و سطح فوق‌العاده‌ای از پایداری و ثبات، اطمینان لازم برای اجرای روان و مطمئن وظایف سروری را فراهم می‌آورد. این ویژگی‌ها، آن را به گزینه‌ای قابل اتکا برای محیط‌های سروری تبدیل کرده است.

تفاوت بین HPE Standard Memory و HPE Smart Memory از نظر ساختار، کارایی، و یکپارچگی با سیستم‌های سرور HPE :

حافظه‌های رم خانواده HPE DDR4 3200 EC8 Registered Standard، به طور اختصاصی برای سازگاری کامل با سرورهای نسل دهم HPE (HPE Gen10) و نسل دهم پلاس (+Gen10) طراحی و تولید شده‌اند. این امر تضمین می‌کند که این ماژول‌ها با زیرساخت‌های مدرن سرورهای HPE به بهترین شکل هماهنگ عمل کنند.

پردازنده‌های نسل چهارم Intel Xeon (4TH Intel Xeon) قابلیت پشتیبانی از فرکانس 3200 مگاهرتز را دارا هستند و ماژول رم سرور 32 گیگابایتی از این خانواده نیز از این قابلیت بهره می‌برد. بنابراین، سرورهای نسل 10 و +Gen10 به طور کامل از این حافظه‌های پرسرعت پشتیبانی می‌کنند.

یکی از ویژگی‌های برجسته این رم سرور 32 گیگابایتی، بهره‌مندی از تکنولوژی EC8 است که پیشرفته‌ترین و جدیدترین فناوری در حوزه خطایابی ECC (Error-Correcting Code) به شمار می‌رود. این تکنولوژی سطح بالایی از اطمینان و دقت را در عملکرد حافظه تضمین می‌کند.

ماژول رم سرور 32 گیگابایتی (با شناسه محصول P43022-B21) از سری 3200، از نوع DRAM است. در دنیای امروز، کیفیت حافظه‌های DRAM اهمیتی حیاتی یافته است؛ زیرا فناوری‌هایی چون مجازی‌سازی سرورها، پردازش ابری و مدیریت پایگاه‌های داده عظیم، مستلزم استفاده از حافظه‌هایی با ظرفیت بالا، سرعت قابل قبول و بالاترین میزان آپ‌تایم (زمان در دسترس بودن سیستم) هستند. این حافظه HPE با در نظر گرفتن این نیازمندی‌ها، پاسخی مطمئن ارائه می‌دهد.

رم سرور ( P43022-B21) HPE 32GB 3200MT/s DDR4  سری Standard Memory تحت آزمون و فرآیندهای عمومی  قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

 تفاوت بین رم‌های Unbuffered (UDIMM) و Registered (RDIMM) :

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

نوع (ram server 32gb ( P43022-B21 از مدل رجیستر یا Unbuffered (UDIMM) می باشد . که این امر باعث کاهش هزینه و مصرف برق و افزایش سرعت در فعالیت های سبک و متوسط می باشد .

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ویژگی‌های برجسته:

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

پارت نامبر های  این محصول P43022-B21 , P44878-001 , P43024-0A1 می باشد.

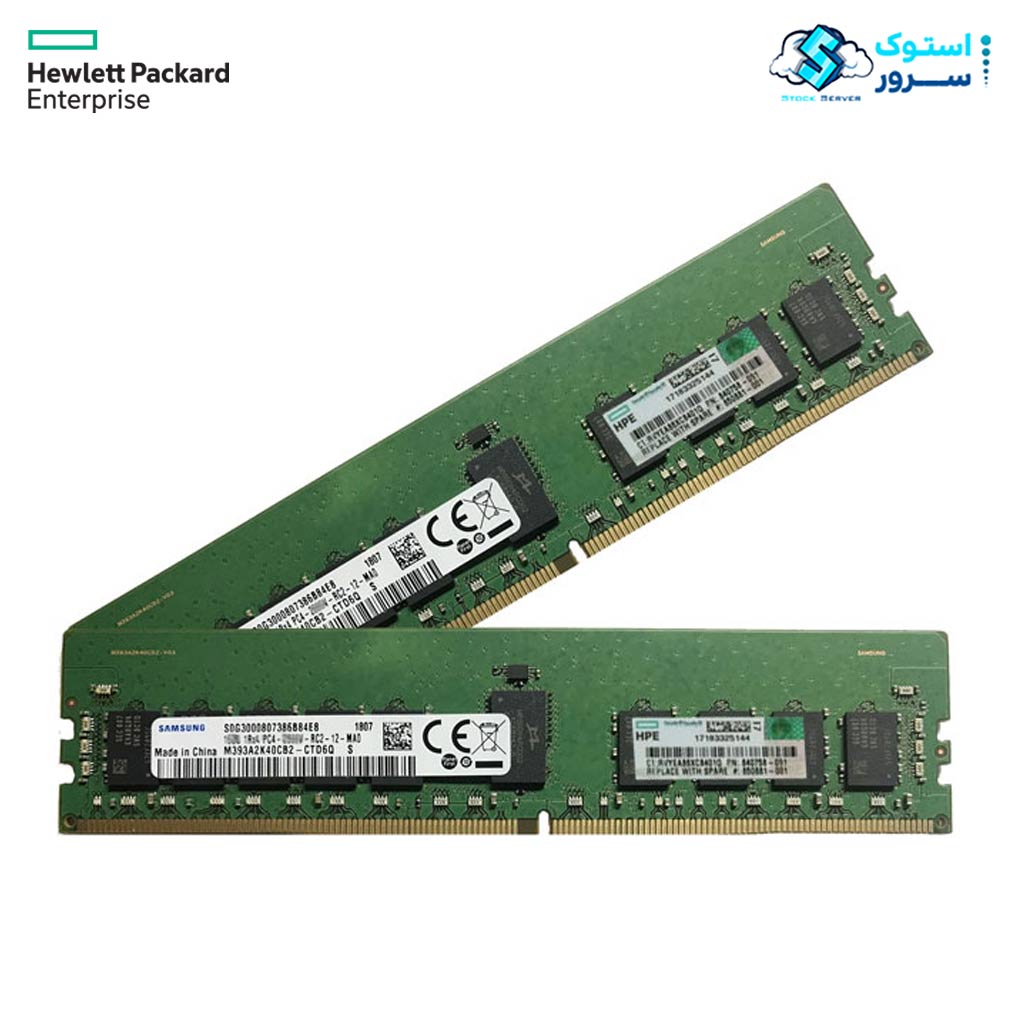

مشخصات رم سرور HPE 32GB PC4-3200 UDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3: قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 3200(MT/s) P43022-B21 از نوع DDR4 می باشد .

–

ظرفیت (Capacity):

حافظه‌های رم سرور معمولاً در بازه‌ای گسترده از 8 گیگابایت تا 256 گیگابایت ارائه می‌شوند که هر کدام در یک ماژولDIMM (Dual In-line Memory Module) جای می‌گیرند. علاوه بر این، انواع خاصی از رم‌ها مانند LRDIMM (Load-Reduced DIMM) و 3DS (3D Stacked) قادرند ظرفیت‌هایی تا سقف 512 گیگابایت را نیز ارائه دهند. مجموع ظرفیت حافظه رم قابل نصب بر روی یک سرور، به طور مستقیم به تعداد اسلات‌های حافظه موجود بر روی مادربرد و همچنین معماری پردازنده (CPU) مورد استفاده بستگی دارد.

در این بررسی، تمرکز ما بر روی ماژول رم سرور با ظرفیت 32 گیگابایت و شماره فنی (پارت نامبر) P43022-B21 است که جزو حافظه‌های استاندارد با کارایی بالا طبقه‌بندی می‌شود.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM SERVER 32GB DDR4 P43022-B21 برابر 3200 مگاهرتز می باشد.

–

تأخیر (Latency) :

یکی از معیارهای کلیدی که بر سرعت و کارایی حافظه رم تأثیر می‌گذارد، میزان تأخیر (Latency) آن است. این مفهوم که معمولاً با نماد CL (اختصاری برای CAS Latency یا Column Address Strobe Latency) نشان داده می‌شود، به بازه زمانی اشاره دارد که از لحظه درخواست دسترسی به یک سلول حافظه خاص تا لحظه آماده شدن داده برای انتقال، سپری می‌شود. درک این نکته حائز اهمیت است که هرچه عدد CL کمتر باشد، رم سریع‌تر به دستورات پاسخ می‌دهد و این موضوع می‌تواند در برخی کاربردهای حساس به سرعت، مانند بازی‌های رقابتی یا پردازش‌های سنگین، محسوس باشد.

برای مثال، ماژول حافظه 16 گیگابایتی DDR4 که با فرکانس 3200 مگاهرتز کار می‌کند، اغلب با مقدار CL برابر با 22 عرضه می‌شود. این بدان معناست که پس از دریافت فرمان برای خواندن داده، 22 چرخه کلاک طول می‌کشد تا اولین بیت داده در دسترس قرار گیرد. گرچه این مقدار برای رم‌های DDR4 3200 استاندارد محسوب می‌شود، اما مقایسه آن با رم‌های با فرکانس پایین‌تر و CL مشابه، یا رم‌های با فرکانس بالا و CL پایین‌تر، به درک بهتر عملکرد کلی کمک می‌کند. در واقع، تعادل بین فرکانس و CL، تعیین‌کننده سرعت واقعی دسترسی به اطلاعات است.

–

ولتاژ کاری (Voltage) :

عامل حیاتی دیگر در عملکرد و پایداری حافظه‌های رم، ولتاژ کاری آن‌هاست. این ولتاژ، که با واحد ولت (V) اندازه‌گیری می‌شود، مقدار انرژی الکتریکی لازم برای فعال نگه داشتن تراشه‌های حافظه و انجام عملیات خواندن و نوشتن را مشخص می‌کند. یکی از روندهای پیشرفت در صنعت حافظه‌های رم، کاهش مداوم ولتاژ کاری در نسل‌های جدیدتر بوده است.

به عنوان نمونه، ماژول رم 32 گیگابایتی DDR4 با شماره شناسایی P43022-B21، با ولتاژ کاری استاندارد 1.2 ولت طراحی شده است. این مقدار ولتاژ، نسبت به نسل‌های پیشین DDR3 که معمولاً به ولتاژهای بالاتری مانند 1.5 ولت نیاز داشتند، کاهش قابل توجهی را نشان می‌دهد. این کاهش ولتاژ پیامدهای مثبت متعددی دارد: اولاً، مصرف کلی انرژی سیستم کاهش می‌یابد که برای مراکز داده بزرگ و سرورهایی که به طور مداوم در حال کار هستند، اهمیت فراوانی دارد. ثانیاً، تولید گرما توسط ماژول‌های رم کمتر می‌شود، که این امر به نوبه خود به کاهش بار کاری سیستم خنک‌کننده کمک کرده و عمر مفید قطعات را افزایش می‌دهد. در نهایت، پایداری کلی سیستم در طولانی مدت بهبود می‌یابد، زیرا قطعات در شرایط دمایی مطلوب‌تری کار می‌کنند. این پایداری بالا، به ویژه برای سرورها که نیازمند آپ‌تایم (Uptime) حداکثری هستند، امری ضروری است.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM» ، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 32 گیگ ddr4 مورد بررسی ما از نوع Unbuffered (UDIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در دنیای حافظه‌های رم، به ویژه در معماری سرورها، مفهوم “رنک” (Rank) نقش مهمی در تعیین عملکرد و پهنای باند ایفا می‌کند. رنک را می‌توان به عنوان مجموعه‌ای از چیپ‌های حافظه DRAM در نظر گرفت که روی یک برد ماژول رم (DIMM) قرار گرفته‌اند و به طور همزمان توسط کنترلر حافظه سیستم آدرس‌دهی و مدیریت می‌شوند. از دیدگاه کنترلر حافظه، هر رنک مانند یک واحد مجزا و مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند بسته به طراحی و نیازهای سیستمی، دارای یک رنک (Single Rank یا 1R)، دو رنک (Dual Rank یا 2R)، چهار رنک (Quad Rank یا 4R) و حتی در برخی انواع پیشرفته‌تر مانند LRDIMMها، تا هشت رنک (Octal Rank یا 8R) یا بیشتر باشد. مهم است که بدانیم رنک یک ویژگی مهندسی و منطقی در معماری حافظه است و نه یک قطعه سخت‌افزاری فیزیکی مجزا.

افزایش تعداد رنک‌ها در یک ماژول رم، مستقیماً به افزایش پهنای باند حافظه کمک می‌کند. هنگامی که یک ماژول دارای چندین رنک (مانند Dual یا Quad Rank) باشد، کنترلر حافظه قادر خواهد بود بین این رنک‌ها سوئیچ کرده و عملیات دسترسی را به صورت موازی انجام دهد. این تکنیک که با عنوان “interleaving” شناخته می‌شود، به کنترلر اجازه می‌دهد تا در حالی که منتظر دریافت داده از یک رنک است، همزمان با رنک دیگری ارتباط برقرار کند. این قابلیت، موجب افزایش چشمگیر پهنای باند مؤثر و در نتیجه، بهبود کلی عملکرد سیستم می‌شود.

به عنوان نمونه‌ای مشخص، ماژول حافظه سرور 32 گیگابایتی DDR4 با فرکانس 3200MT/s و شماره فنی P43022-B21 (از نوع UDIMM)، به صورت Dual Rank (2R) طراحی شده است. این پیکربندی، قابلیت‌های ارتباطی پیشرفته‌تری را برای کنترلر حافظه فراهم می‌آورد.

–

رشته (data lines) :

اصطلاح “رشته” (که اغلب با نماد “x” قبل از یک عدد نمایش داده می‌شود، مانند x4، x8، x16) در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه حافظه DRAM قادر است در هر چرخه انتقال (clock cycle) پردازش یا ارائه دهد. به عبارت دیگر، این نماد، “عرض باس داده” هر چیپ حافظه را مشخص می‌کند.

وقتی گفته می‌شود یک ماژول رم از تراشه‌های DRAM با پسوند x8 استفاده می‌کند، به این معنی است که هر تراشه حافظه، هشت بیت داده را در هر چرخه انتقال منتقل می‌کند. انواع مختلفی از این رشته‌ها وجود دارند:

• x4: هر تراشه، چهار بیت داده را در هر چرخه انتقال می‌دهد. این نوع بیشتر در کاربردهای خاص که نیاز به تفکیک‌پذیری بالا در دسترسی به داده‌ها دارند، استفاده می‌شود.
• x8: هر تراشه، هشت بیت داده را منتقل می‌کند. این پیکربندی بسیار رایج و پرکاربرد است و به طور گسترده در ماژول‌های حافظه سرورها و کامپیوترهای رومیزی (دسکتاپ) مورد استفاده قرار می‌گیرد.
• x16: هر تراشه، شانزده بیت داده را در هر چرخه انتقال می‌دهد. این نوع معمولاً در ماژول‌های حافظه برای دستگاه‌های موبایل یا کاربردهای خاص که نیاز به پهنای باند بالا در سطح تراشه دارند، یافت می‌شود.

در مورد ماژول حافظه سرور 32 گیگابایتی DDR4 3200MT/s که پیشتر به آن اشاره شد، این ماژول از تراشه‌هایی با مشخصه هشت بیت داده (x8) در هر تراشه بهره می‌برد. این بدان معناست که هر کدام از چیپ‌های حافظه روی برد DIMM، در هر چرخه پردازش، 8 بیت اطلاعات را جابجا می‌کنند که این پیکربندی، تعادل خوبی بین عملکرد و هزینه برای کاربردهای سروری فراهم می‌آورد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر P43022-B21 از نوع DIMM و با فرکانس 3200 می باشد.ماژول  رم سرور 32گیگ با پارت نامبر P43022-B21 از نوع UDIMM و یا آنبافر است. رم 32gb با پارت نامبر P43022-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

–

❓سوالات متداول :

جمع بندی:

HPE P43022-B21 یک ماژول رم DDR4 با ظرفیت 32GB و سرعت (3200MT/s) است که برای سرورهای نسل دهم HPE و نسل ده پلاس +Gen10 طراحی شده. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای در سطح میان رده  و دیتاسنتری های میان رده  کاملاً توصیه می‌شود.
