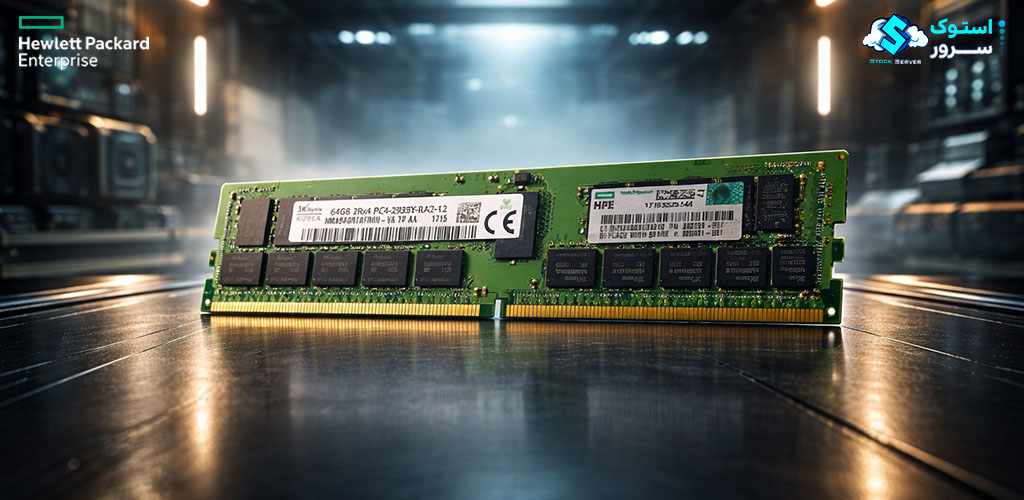

رم سرور (P00926-B21) HPE 64GB Quad Rank x4 DDR4-2933 CAS-21-21-21 Load Reduced Smart Memory Kit

رم سرور HPE 64-GB 4Rx4 DDR4-2933 CAS-21-21-21 LRDIMM Smart Memory Kit (P00926-B21) :

رم های سرور سری HPE DDR4 Smart Memory مناسب برای مشتریانی ، با کسب و کار ها و شرکت های کوچک تا بزرگ می باشد. HPE خانواده کاملی از حافظه رم با سرعت 2933 مگاهرتز را به هدف پاسخگویی به هر نیازی طراحی کرده است. رم سرور HPE 64GB 2933MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) علاوه بر عملکرد و بهره‌وری انرژی،  سطح بالایی از ثبات و پایداری را نیز ارائه می‌دهد.

رم سرور HPE 64GB DDR4-2933 MHz PC4-23466 4Rx4  با پارت نامبر P00926-B21 یک انتخاب ایده‌آل برای کاربرانی است که به دنبال افزایش عملکرد ، اطمینان و پایداری سیستم‌های سروری خود با بوجه های متوسط و میان رده می باشد. این حافظه با ظرفیت 64 گیگابایت و سرعت 2933MHz، برای بارهای کاری نسبتاً سنگین و محیط‌ های تجاری که نیازمند کارایی بالا هستند طراحی شده است.

رم سرور HPE64GB Quad Rank x4 DDR4-2933Hz با پارت نامبر P00926-B21 یک حافظه قدرتمند با حجم مناسب می باشد که برای استفاده در سرورهای HPE طراحی شده است. رم 64GB با پارت نامبر P00926-B21 برای سرورهای متوسط و کاربردهای عمومی (وب‌سرور، فایروال، کنترلرها) مناسب است. این حافظه با ظرفیت 64 گیگ و سرعت 2933MHz، عملکرد بهینه و سرعت بالایی را برای سرورها فراهم می‌آورد، که این امر به ویژه در کاربردهای مجازی‌سازی، داده‌کاوی و محاسبات ابری معمولی بسیار مفید است.

حافظه های سری HPE DDR4 SmartMemory ، به دلیل فرآیند و آزمون هایی که شرکت HPE روی آن ها انجام می دهد از نظر  عملکرد، قابلیت اطمینان و بهره‌وری ، آیده آل هستند .



این حافظه ها  با برخی سرورهای نسل ده پلاس (+Gen10) و دهم (Gen10) که مادر برد آن ها از قابلیت لود ردیوس (LRDIMM)  پشتیبانی می کند سازگار است. همچنین این رم با پردازنده های 4th Intel Xeon processors هماهنگی دارد.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

 تفاوت بین رم‌های (LRDIMM) Load Reduced و Registered (RDIMM) :

برای مشاهده سایر رم های 64 گیگابایت ” کلیک کنید “

ماژول رم 64GB 2933 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 64GB 2933MT/s P00926-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

• حجم حافظه 64گیگابایت می باشد که برای سرور هایی با پردازش پیچیده و بار های سنگین مناسب هستند.
• سرعت یا فرکانس رم 2933MT/S می باشد.
• رم (Quad RANK (4R می باشد این یعنی ماژول رم دارای چهار رنک مستقل از چیپ‌های حافظه است که مانند چهار ماژول مجزا اما در یک اسلات عمل می‌کنند.
• رم سرور 64gb با پارت نامبر P00926-B21 ، دارای سازمان فنی ×4 می باشد .این عبارت نشان می‌دهد که هر چیپ حافظه روی ماژول دارای گذرگاه داده 4 بیتی است.
• نسل و تکنولوژی ساخت رم سرور مورد نظر با پارت نامبر (P00926-B21) DDR4 می باشد.
• این ماژول از نوع Load Reduced است، که بخاطر پیچیدگی ساختار از نظر سرعت و مصرف انرژی مناسب کاربرد های بزرگ و کار های سنگین  و حرفه ای می باشد.
• رم 64GB دارای تکنولوژی ECC استاندارد می باشد.
• این ماژول حافظه با تایمینگ CAS Latency 21-21-21 عملکردی متعادل بین سرعت و پایداری ارائه می‌دهد.این اعداد به ترتیب بیانگر اطلاعات زیر می باشند :

🚀 CAS Latency = 21

🚀 RAS to CAS Delay (tRCD) = 21

🚀 Row Precharge Time (tRP) = 21

اعداد بالا بیانگر تعداد چرخه‌های کلاک مورد نیاز برای انجام عملیات دسترسی به داده‌ها هستند.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

ram server 64gb ddr4 2933hz P00926-B21  سرور با ویژگی Quad Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول P00926-B21 , P06190-001 , P03054-091 می باشد.

مولفه های رم سرور :

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 64GB 2933 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم های سرور معمولاً از 64GB تا 256GB موجود می باشند که هر کدام در یک ماژولDIMM قرار می گیرند .رم‌های LRDIMM و 3DS ، می توانند تا 512GB هم برسند.ظرفیت کل رم ها برای سرور وابسته به تعداد اسلات‌ها و معماری CPU است.

ظرفیت RAM SERVER مورد بررسی ما با پارت نامبر (P00926-B21) ، 64GB است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 64GB DDR4 برابر 2933 مگاهرتز می باشد.

استانداردهای PC3 / PC4 / PC5 :

پیشوندهای PC3، PC4، PC5 به صورت رسمی در استانداردهای JEDEC (یک نهاد استانداردسازی جهانی است ) استفاده می‌شوند تا سرعت انتقال کلی (پهنای باند) حافظه را نشان دهند، نه فقط فرکانس. این عدد از ضرب «فرکانس × 8 بایت (عرض باس) به‌دست می‌آید.

مثال:

(DDR4-2400 → PC4-19200 (2400 × 8 = 19200 MB/s

فرکانس RAM 64GB DDR4 P00926-B21 بر اساس استاندارد  PC4 برابر  (mb/s) 23466 می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تاخیر معمولا به صورت CL (CAS Latency) بیان می‌شود. CL پایین تر بیانگر پاسخگویی سریع تر رم می باشد .

رم شصت و چهار گیگابات دیدی آر فور با فرکانس یا سرعت دو هزار و نهصد و سی و سه از نرخ تاخیر CL (CAS Latency) = 21 بهره می برد.

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری Ram Server 64 Gb 23466 PC4  برابر 1.2v (ولت)  می باشد.

Registered یا Unbuffered بودن (RDIMM / UDIMM / LRDIMM / ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 64 گیگ مورد بررسی ما از نوع LRDIMM (Registered DIMM) و دارای تکنولوژی خطایابی  ECC  می باشد.

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترل‌کننده حافظه مانند یک واحد مستقل از حافظه دیده می‌شود.

یک ماژول DIMM ممکن است دارای  یک (Single Rank)،  دو (Dual Rank)،چهار  (Quad Rank)  و حتی در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر از آن Rank باشد.

باید این را دانست که Rank یک تکنولوژی یا ویژگی مهندسی است، نه یک قطعه سخت‌افزاری مجزا.

Rank بالا باعث افزایش پهنای باند رم می شود.وقتی رم‌ها دارای چند Rank باشند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار کند (interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

نوع دیگر نمایش رنک به صورت (Single (1R) ، Dual (2R) ،  Quad (4R)  ، Octal (8R می باشد.

رم HPE 64GB DDR4-2933 P00926-B21 به صورت Quad رنک(4R) می باشد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم 64GB DDR4 P00926-B21 دارای چهار بیت داده (x4) در هر تراشه می باشد.

3DS (3D Stacking DIMM) :

نوع خاصی از رم با ظرفیت بالا (مانند 128GB یا 256GB)، از تکنولوژی انباشته‌سازی تراشه  (3DS) استفاده می‌کند.

3DS مخفف 3D Stacked Dual Inline Memory Module است در این رم ها تراشه‌های DRAM به صورت سه‌بعدی روی هم قرار گرفته‌اند و سپس به صورت یکپارچه با هم کار می‌کنند.

رم 64GB PC4-23466 دارای این تکنولوژی نمی باشد.

Timing :

Timing یا زمان‌بندی رم مجموعه‌ای از اعداد است که نشان می‌دهد حافظه RAM با چه سرعتی می‌تواند به دستورات مختلف پاسخ دهد. این اعداد معمولاً به شکل یک سری چهار‌تایی مثل:

مثلاً:    (16-18-18-36) CL- tRCD – tRP – tRAS

نمایش داده می‌شود. هرکدام از این اعداد، تعداد کلاک‌سیکل (Clock Cycle) موردنیاز برای انجام یک عملیات خاص در رم را نشان می‌دهند. هرچه این اعداد کمتر باشند، زمان پاسخگویی رم سریع‌تر خواهد بود.

–

رم سرور HPE 64GB 4R x4 DDR4 2933 P00926-B21 دارای Timing 21-21-21 می باشد که اعداد به معنی زیر می باشد :

CL (CAS Latency) = 21

tRCD (RAS to CAS Delay) = 21

tRP (Row Precharge Time) = 21

پهنای باند (Bandwidth):

پهنای باند به معنی قدرت انتقال رم گفته می شود و به حجم داده‌ای که در هر ثانیه منتقل می‌شود اشاره دارد.

پهنای باند از فرمول  فرکانس رم×8 (8 بایت)÷1000 بدست می آید

($$\text{Bandwidth (GB/s)}=\text{Data Rate (MT/s)}\times \text{Bus Width (Byte)}÷1000$$ )

پهنای باند رم HPE 64GB 4Rx4 DDR4 2933 به صورت زیر است :

2933×8÷1000=23.46 GB/s

پهنای باند تئوریک رم سرور HPE 64GB DDR4-2933 برابر است با 23.46 گیگابایت بر ثانیه می باشد.

مولفه های هماهنگی رم :

​حال که تمامی اطلاعات رم ها را دانستیم باید به مولفه هایی که باعث هماهنگی رم با دیگر قطعات مثل CPU و Mother Board می شود بپردازیم :

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 64GB با پارت نامبر P00926-B21 از نوع DIMM و با فرکانس 2933hz می باشد. ماژول  رم سرور 64GB با پارت نامبر P00926-B21 از نوع LRDIMM یا Memory Buffer است. رم 64GB با پارت نامبر P00926-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

دمای کاری سرور :

باید به مقدار حداکثر دمای کاری رم ها و دمای داخل سرور ها توجه ویژه ای کرد برخی سرور ها از سنسور های حرارتی برخوردار هستند و گاهی لازم است در صورت گرم بودن رم ها سیستم انتقال حرارت برای رم ها هم در نظر گرفت.

–

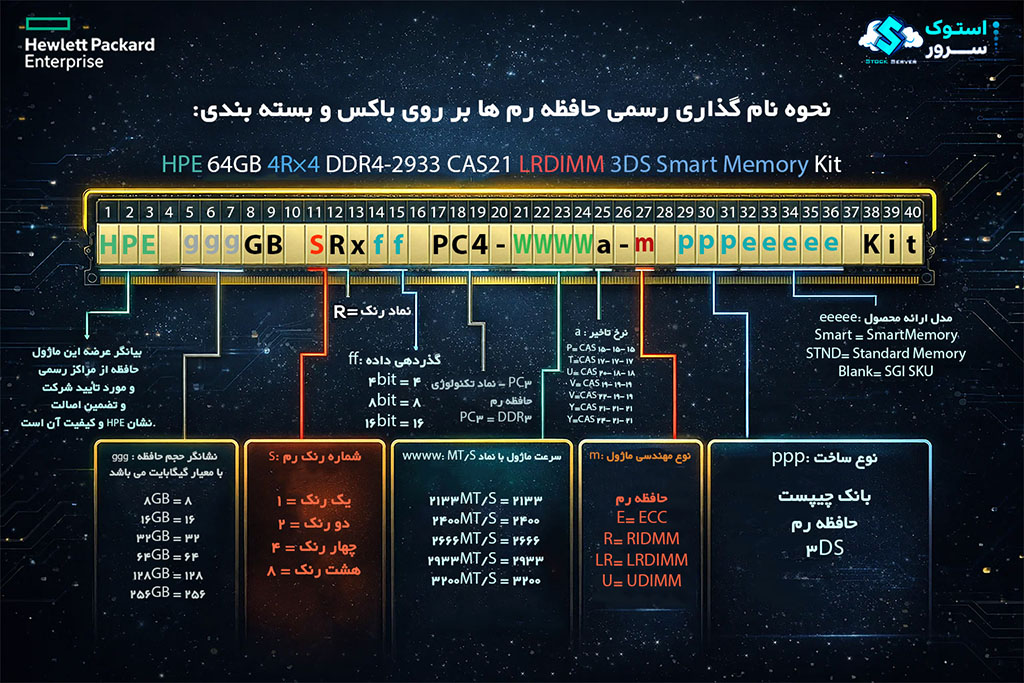

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
