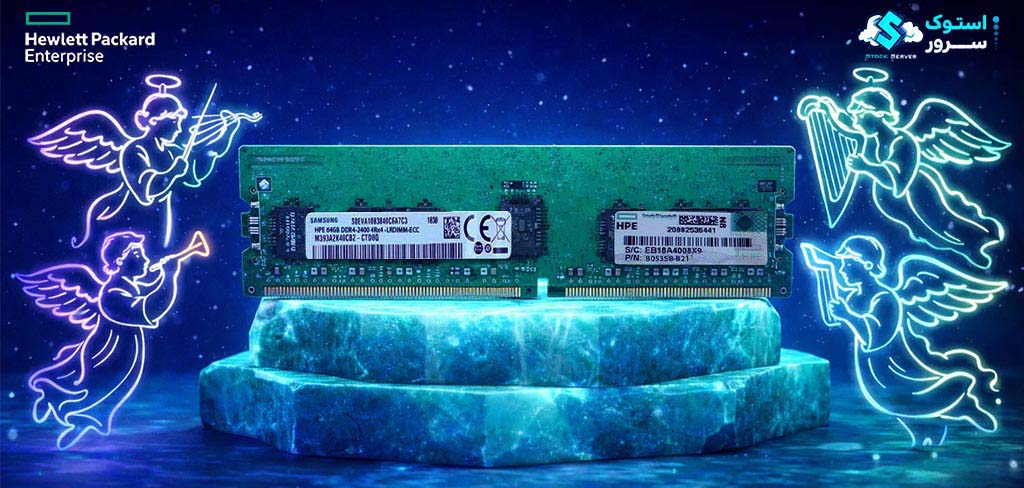

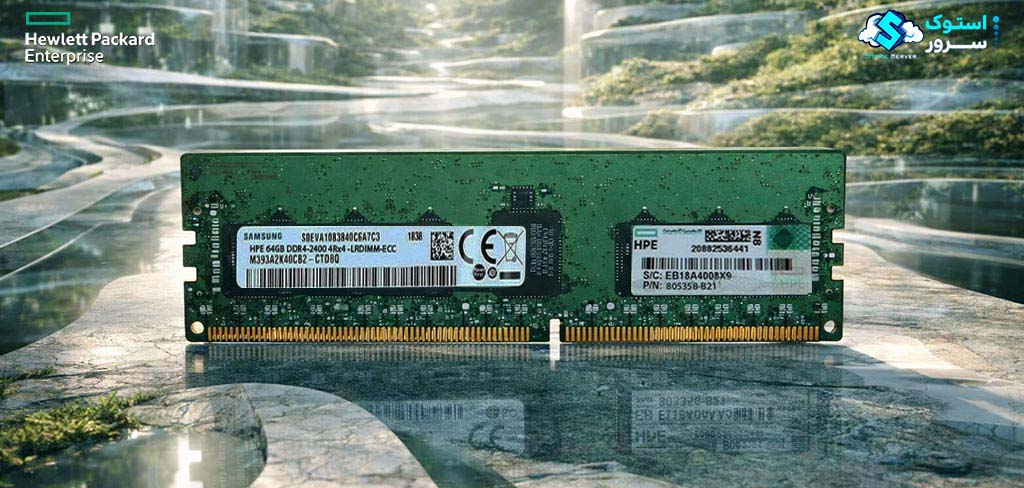

رم سرور HPE 64GB PC4-2400 (DDR4-2400) RDIMM (805358-B21)

معرفی رم سرور HPE 64GB PC4-2400 RDIMM 4Rx4 CAS-17

رم‌های سرور HPE DDR4 Memory Kit برای استفاده در سرورهای سازمانی و برخی ایستگاه‌های کاری (Workstation) که از حافظه‌های ECC پشتیبانی می‌کنند طراحی شده‌اند. رم سرور HPE 64GB 2400MT/s (نماد MT/s به معنی میلیون انتقال در ثانیه است) علاوه بر کاربردهای عمومی، به دلیل عملکرد پایدار، بهره‌وری انرژی مناسب و سطح بالای اطمینان، گزینه‌ای ایده‌آل برای محیط‌های سروری محسوب می‌شود.

رم سرور HPE 64GB Quad Rank x4 DDR4-2400 با پارت نامبر 805358-B21 یک ماژول حافظه قدرتمند از نوع LRDIMM است که به‌طور اختصاصی برای سرورهای HPE طراحی شده است. این ماژول با ظرفیت ۶۴ گیگابایت و سرعت 2400MT/s (PC4-19200)، عملکرد پایدار و پهنای باند مناسبی را برای سرورها فراهم می‌کند. استفاده از فناوری Load-Reduced (LRDIMM) باعث کاهش بار الکتریکی روی کنترلر حافظه شده و امکان استفاده از ظرفیت‌های بالاتر در هر کانال را فراهم می‌سازد. این ویژگی آن را به گزینه‌ای مناسب برای مجازی‌سازی، پایگاه‌های داده، پردازش‌های ابری و بارهای کاری سنگین تبدیل می‌کند.

حافظه‌های HPE SmartMemory DDR4 عملکرد، قابلیت اطمینان و سازگاری بالایی را ارائه می‌دهند و پس از گذراندن فرآیندهای تست و تأیید HPE، بهترین کارایی را در سرورهای این برند تضمین می‌کنند. این ماژول با سرورهای HPE ProLiant نسل نهم (Gen9) و نسل دهم (Gen10) که از LRDIMM پشتیبانی می‌کنند سازگار بوده و همچنین در برخی پلتفرم‌های Apollo، Synergy و BladeSystem نیز قابل استفاده است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 64GB سری 2400 ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

رم های سرور  HPE 64GB DDR4 2400MT/s 805358-B21 سری Memory Kit تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

این ram server با ویژگی Quad Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE  Memory KIT تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

این رم سرور به عنوان یک گزینه با کارایی بالا و مناسب برای مدیریت بار کاری بزرگ انتخابی ایده‌آل برای سرورهای HPE است.

پارت نامبر های این محصول i 805358-B21 , 805358-S21 , 819413-001 , 809085-091می باشد.

مشخصات رم سرور HPE 64GB PC4-2400 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

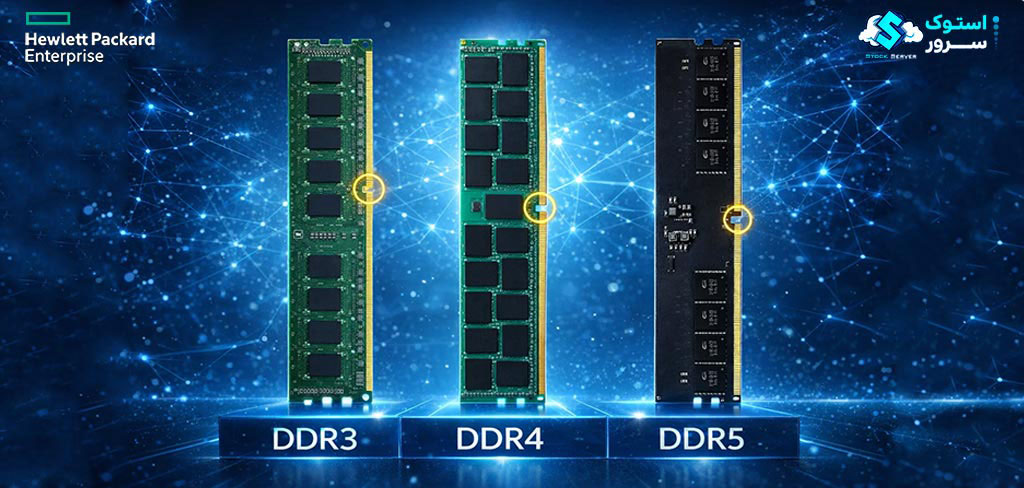

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 64GB 2400 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

رم‌های سرور معمولاً در ظرفیت‌های ۸ گیگابایت تا ۲۵۶ گیگابایت به‌صورت ماژول‌های DIMM عرضه می‌شوند. در برخی نسل‌ها، ماژول‌های LRDIMM و فناوری 3DS (Three-Dimensional Stacked) می‌توانند به ظرفیت‌های ۵۱۲ گیگابایت در هر ماژول نیز برسند. ظرفیت نهایی حافظه قابل پشتیبانی در هر سرور به تعداد اسلات‌های DIMM، تعداد کانال‌های حافظه و معماری پردازنده (CPU) بستگی دارد.

ظرفیت ماژول مورد بررسی با پارت نامبر 805358-B21 برابر با ۶۴ گیگابایت (64GB) از نوع DDR4 LRDIMM است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 64GB DDR4 برابر 2400 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

تأخیر حافظه معمولاً با شاخص CL (CAS Latency) بیان می‌شود. عدد CL نشان‌دهنده تعداد سیکل‌های کلاک بین ارسال فرمان خواندن داده از سوی کنترلر حافظه و دریافت اولین بیت داده است. هرچه مقدار CL پایین‌تر باشد، زمان پاسخ‌گویی حافظه کمتر بوده و دسترسی به داده سریع‌تر انجام می‌شود. البته در ارزیابی عملکرد واقعی، مقدار CL باید در کنار فرکانس کاری حافظه بررسی شود، زیرا ترکیب این دو عامل، تأخیر واقعی (Latency Time) را مشخص می‌کند.

رم 64GB DDR4-2400 با پارت نامبر 805358-B21 دارای مقدار CAS Latency برابر با CL17 است. این میزان تأخیر در کنار سرعت 2400MT/s (PC4-19200) تعادل مناسبی میان پایداری، عملکرد و سازگاری در سرورهای سازمانی ایجاد می‌کند. چنین مشخصاتی این ماژول را برای محیط‌های مجازی‌سازی، پایگاه‌های داده و پردازش‌های مداوم که نیازمند ثبات و اطمینان بالا هستند، به گزینه‌ای مناسب تبدیل می‌کند.

ولتاژ کاری (Voltage) :

ولتاژ کاری حافظه به میزان اختلاف پتانسیل الکتریکی (ولت) موردنیاز برای عملکرد صحیح ماژول اشاره دارد و با شدت جریان (آمپر) متفاوت است. با پیشرفت نسل‌های حافظه، ولتاژ کاری کاهش یافته است؛ به‌عنوان مثال در نسل DDR4 نسبت به DDR3 میزان ولتاژ کمتر شده که این موضوع باعث بهبود بهره‌وری انرژی شده است. کاهش ولتاژ کاری منجر به مصرف انرژی کمتر، تولید حرارت پایین‌تر و در نتیجه افزایش پایداری و طول عمر قطعات در محیط‌های سروری می‌شود.

ولتاژ کاری رم سرور 64GB DDR4-2400 LRDIMM با پارت نامبر 805358-B21 برابر با 1.2 ولت است که مطابق با استاندارد حافظه‌های DDR4 بوده و تعادل مناسبی میان کارایی و مصرف انرژی در سرورهای سازمانی فراهم می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم 64گیگ مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی  ECC  می باشد.

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترل‌کننده حافظه مانند یک واحد مستقل از حافظه دیده می‌شود.

یک ماژول DIMM ممکن است دارای  یک (Single Rank)،  دو (Dual Rank)،چهار  (Quad Rank)  و حتی در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر از آن Rank باشد.

باید این را دانست که Rank یک تکنولوژی یا ویژگی مهندسی است، نه یک قطعه سخت‌افزاری مجزا.

Rank بالا باعث افزایش پهنای باند رم می شود.وقتی رم‌ها دارای چند Rank باشند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار کند (interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

نوع دیگر نمایش رنک به صورت (Single (1R) ، Dual (2R) ،  Quad (4R)  ، Octal (8R می باشد.

رم HPE 64GB DDR4-2400 Registered 805358-B21 به صورت Quad رنک(4R) می باشد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم سرور 64 گیگ DDR4 دارای هشت بیت داده (x4) در هر تراشه می باشد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 64GB با پارت نامبر 805358-B21 از نوع DIMM و با فرکانس 2400 می باشد. ماژول  64GB ram server  با پارت نامبر 805358-B21 از نوع RDIMM و یا بدون تکنولوژی مهندسی رجیستر است. رم 64GB با پارت نامبر 805358-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
