رم سرور HPE 64GB PC4-3200 (DDR4-3200) RDIMM (P07650-B21)

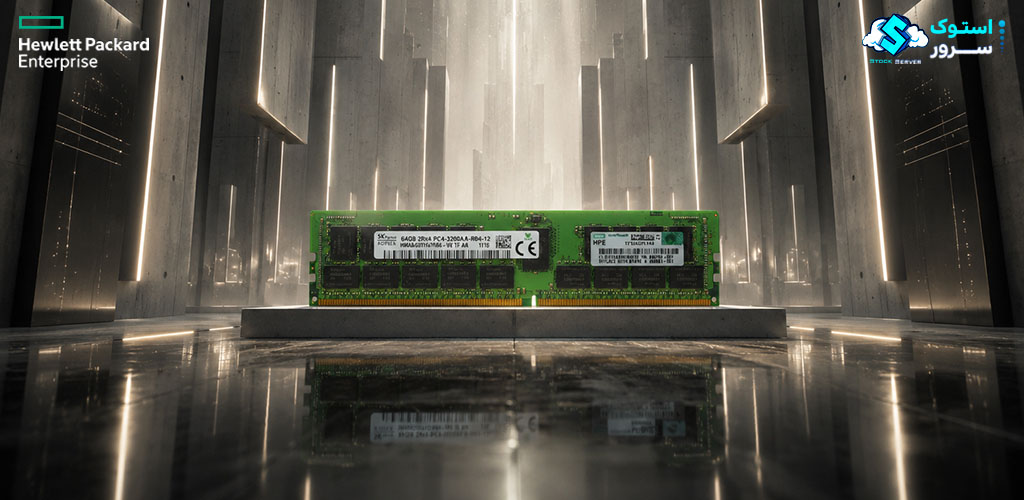

معرفی رم سرور HPE 64GB PC4-3200 RDIMM 2Rx4 CAS-22

حافظه رم سرور 64 گیگابایتی از برند HPE با فرکانس 3200 مگاهرتز و استاندارد DDR4 (با کد P07650-B21) گزینه‌ای برجسته برای سازمان‌ها و کاربرانی است که به دنبال ارتقاء قابل توجه در سرعت، استحکام و پایداری زیرساخت سرورهای خود در بازه قیمتی اقتصادی تا متوسط هستند. این ماژول حافظه، با ظرفیت چشمگیر 64 گیگابایت و سرعت باس 3200 مگاهرتز، پاسخی ایده‌آل به نیازهای پردازشی سنگین‌تر و محیط‌های عملیاتی تجاری است که کارایی و پاسخ‌دهی سریع سرور در آن‌ها حیاتی است.

با کد P07650-B21، این رم 64 گیگابایتی HPE به صورت Dual Rank x4 DDR4 با سرعت 3200Hz عرضه شده است. این پیکربندی، آن را به حافظه‌ای قدرتمند و با حجم مناسب تبدیل کرده که به طور خاص برای سرورهای HPE بهینه‌سازی شده است. این رم 64GB برای سرورهایی که وظایف عمومی و متوسط مانند میزبانی وب‌سرورها، پیکربندی فایروال‌ها و مدیریت کنترلرها را بر عهده دارند، انتخابی بسیار کارآمد محسوب می‌شود. ترکیب 64 گیگابایت ظرفیت و سرعت 3200 مگاهرتز، عملکردی روان و سرعتی بالا را برای سرورها تضمین می‌کند؛ این مزیت به ویژه در سناریوهای پرکاربرد مانند مجازی‌سازی (Virtualization)، تحلیل داده‌های حجیم (Data Mining) و پردازش‌های رایانش ابری در مقیاس متوسط، ارزش خود را به اثبات می‌رساند.

حافظه‌های سری HPE DDR4 SmartMemory، نتیجه‌ی فرآیندهای دقیق تولید و آزمایش‌های سخت‌گیرانه‌ای هستند که شرکت HPE بر روی آن‌ها اعمال می‌کند. این دقت در تولید، تضمین‌کننده سطوح بالایی از عملکرد، قابلیت اطمینان در درازمدت و بهره‌وری انرژی است که آن‌ها را به گزینه‌ای ایده‌آل برای محیط‌های حساس تبدیل می‌کند.

سازگاری این حافظه با سرورهای نسل دهم (Gen10) و نسل دهم پلاس (+Gen10) اچ‌پی، به شرطی که مادربرد سرور از حافظه‌های رجیستر شده (RDIMM) پشتیبانی کند، گستره وسیعی از سرورهای موجود را پوشش می‌دهد.

نکته فنی: بهتر است تفاوت میان ماژول‌های LRDIMM و RDIMM را درک کنید تا انتخاب بهتری داشته باشید.

ماژول رم 64GB با سرعت 3200 MT/s (که مخفف Million Transfers per Second یا میلیون انتقال در ثانیه است) از نوع DIMM یا DRAM است. در دنیای امروز، کیفیت حافظه‌های DRAM اهمیتی دوچندان یافته است؛ زیرا فرآیندهای پیچیده‌ای نظیر مجازی‌سازی سرورها، بهره‌برداری از قدرت پردازش ابری و کار با پایگاه‌های داده عظیم، مستلزم استفاده از حافظه‌هایی با ظرفیت بالا، سرعت فوق‌العاده و کمترین میزان قطعی یا Down-time هستند.

Ram Server HPE 64GB 3200MT/s P07650-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

ram server 64gb ddr4 3200hz P07650-B21  سرور با ویژگی Dual Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول P07650-B21 , P20504-001 , P11446-1A1 می باشد.

مشخصات رم سرور HPE 64GB PC4-3200 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 64GB 3200 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

حافظه‌های رم سرور عموماً در طیف وسیعی از ظرفیت‌ها، از 8 گیگابایت تا 256 گیگابایت، در قالب یک ماژول DIMM عرضه می‌شوند. در این میان، انواع خاصی مانند رم‌های LRDIMM و 3DS قابلیت افزایش ظرفیت را تا سقف 512 گیگابایت نیز دارا هستند. ظرفیت کلی حافظه RAM که سرور شما قادر به پشتیبانی از آن است، به طور مستقیم به تعداد اسلات‌های حافظه موجود بر روی مادربرد و همچنین معماری پردازنده‌های مرکزی (CPU) نصب شده بر روی سرور بستگی دارد.

در مورد ماژول حافظه مورد بررسی ما، یعنی رم سرور با پارت نامبر P07650-B21، ظرفیت اختصاص یافته برابر با 64 گیگابایت است که این میزان، تعادل مناسبی بین هزینه و کارایی را برای بسیاری از کاربردهای سروری فراهم می‌آورد.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 64GB DDR4 برابر 3200 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

تأخیر (Latency) :

مفهوم تأخیر در حافظه‌های رم، که معمولاً با شاخص CL یا CAS Latency سنجیده می‌شود، نشان‌دهنده مدت زمانی است که طول می‌کشد تا حافظه به درخواست داده پاسخ دهد. هرچه مقدار CL کمتر باشد، سرعت و پاسخگویی رم بالاتر خواهد بود. ماژول رم 64 گیگابایتی DDR4 مورد بحث ما که با فرکانس 3200MHz کار می‌کند، دارای تأخیر CAS برابر با CL22 است. این مقدار تأخیر، تعادلی مناسب بین سرعت و پایداری را در این رده از حافظه‌های سرور ارائه می‌دهد.

ولتاژ کاری (Voltage) :

ولتاژ کاری، میزان جریان الکتریکی مورد نیاز ماژول رم برای عملکرد صحیح خود را مشخص می‌کند. با پیشرفت تکنولوژی و ظهور نسل‌های جدیدتر حافظه‌ها، شاهد روند کاهشی در ولتاژ کاری بوده‌ایم. کاهش این ولتاژ منجر به مزایای متعددی از جمله مصرف بهینه‌تر انرژی، تولید حرارت کمتر و در نتیجه، افزایش پایداری کلی سیستم می‌شود. ولتاژ کاری این رم سرور 64 گیگابایتی (PC4-25600) برابر با 1.2 ولت تعیین شده است که مطابق با استانداردهای روز برای حافظه‌های DDR4 محسوب می‌شود و به کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات کمک می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 64 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، “رنک” (Rank) به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم اشاره دارد که به صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. از دید کنترلر حافظه، هر رنک به مثابه یک واحد حافظه مستقل عمل می‌کند. یک ماژول DIMM می‌تواند دارای یک (Single Rank – 1R)، دو (Dual Rank – 2R)، چهار (Quad Rank – 4R) یا حتی در انواع پیشرفته‌تر مانند LRDIMM، هشت (Octal Rank – 8R) یا تعداد بیشتری رنک باشد. لازم به ذکر است که رنک یک ویژگی مهندسی در طراحی حافظه است و نه یک جزء سخت‌افزاری مجزا.

افزایش تعداد رنک‌ها به طور مستقیم باعث بهبود پهنای باند حافظه می‌شود. هنگامی که یک ماژول رم دارای چندین رنک باشد (مانند Dual یا Quad Rank)، کنترلر حافظه قادر است بین این رنک‌ها سوئیچ کرده و عملیات خواندن و نوشتن را به صورت موازی انجام دهد (تکنیک interleaving). این قابلیت، زمان انتظار برای دسترسی به داده‌ها را کاهش داده و پهنای باند مؤثر حافظه را به میزان قابل توجهی افزایش می‌دهد. ماژول رم HPE 64GB DDR4-3200 با پارت نامبر P07650-B21، به صورت Dual Rank (2R) طراحی شده است که این ویژگی، عملکرد بهینه‌تری را در سیستم‌های سرور فراهم می‌آورد.

–

رشته (data lines) :

اصطلاح “رشته” (یا عرض داده) در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه DRAM قادر به انتقال در هر چرخه کلاک است. زمانی که بیان می‌شود یک ماژول رم از تراشه‌های DRAM با پسوند x4 استفاده می‌کند، به این معنی است که هر تراشه حافظه، قابلیت انتقال چهار بیت داده را در هر سیکل دارد. انواع رایج این رشته‌ها عبارتند از:

• x4 (چهار بیت داده در هر تراشه): معمولاً در سناریوهایی که نیاز به بالاترین سطح انعطاف‌پذیری در پیکربندی حافظه و پهنای باند بالا در سطح تراشه وجود دارد، استفاده می‌شود.
• x8 (هشت بیت داده در هر تراشه): این نوع، بسیار رایج بوده و تعادل خوبی بین ظرفیت، سرعت و هزینه را در ماژول‌های رم سرور و دسکتاپ ارائه می‌دهد.
• x16 (شانزده بیت داده در هر تراشه): بیشتر در ماژول‌های حافظه برای دستگاه‌های موبایل یا کاربردهای خاص که نیاز به انتقال داده حجیم در هر سیکل دارند، یافت می‌شود.

ماژول رم 64GB DDR4 P07650-B21، از تراشه‌های حافظه با عرض داده x4 بهره می‌برد. این انتخاب، به سیستم اجازه می‌دهد تا با استفاده از تکنیک‌های پیشرفته کنترلر حافظه، حداکثر پهنای باند را از این ماژول استخراج کند، به خصوص در پیکربندی‌های چند کاناله و چند رنکه.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 64GB با پارت نامبر P07650-B21 از نوع DIMM و با فرکانس 3200hz می باشد.ماژول  رم سرور 64GB با پارت نامبر P07650-B21 از نوع RDIMM یا رجیستر است.رم 64GB با پارت نامبر P07650-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
