رم سرور HPE 64GB PC4-3200 (DDR4-3200) RDIMM (P56431-B21)

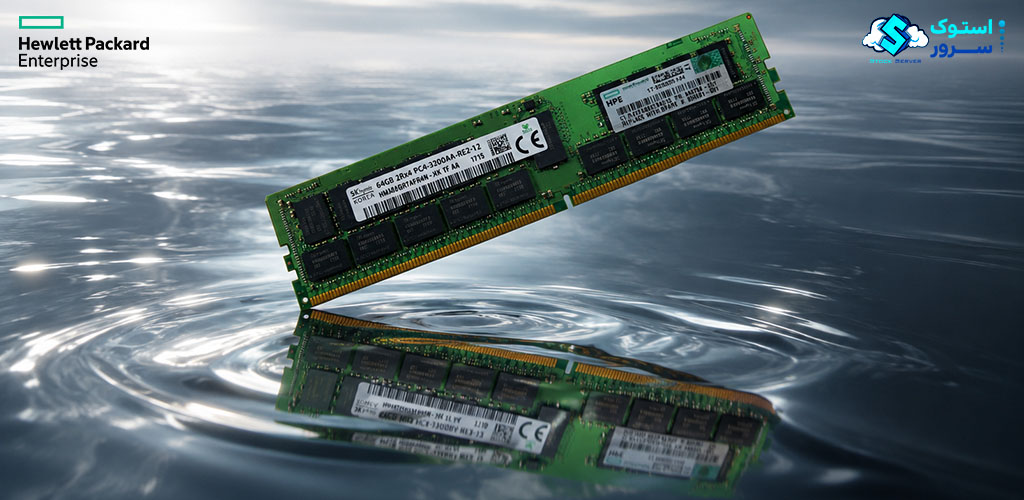

معرفی رم سرور HPE 64GB PC4-3200 RDIMM 2Rx4 CAS-22

حافظه‌های رم سری HPE DDR4 با طراحی بهینه، گزینه‌ای ایده‌آل برای کاربرانی است که به دنبال ارتقاء عملکرد سرورهای ورک‌استیشن خود هستند. این کیت‌های حافظه، فراتر از مصارف عمومی، با تمرکز ویژه بر بهره‌وری انرژی و ارائه حداکثر سطح پایداری و اطمینان‌پذیری، تجربه کاربری سرورها را به طور چشمگیری بهبود می‌بخشند.

به طور خاص، ماژول حافظه 64 گیگابایتی HPE با فرکانس 3200MT/s (که نشان‌دهنده 32 میلیون انتقال داده در هر ثانیه است)، توانایی پردازش حجم بالایی از اطلاعات را فراهم می‌آورد و برای کاربردهای سنگین سروری طراحی شده است. این حافظه‌ها برای سازگاری کامل با سرورهای نسل دهم HPE (Gen10) و نسل دهم پلاس (Gen10 Plus) توسعه یافته‌اند. لازم به ذکر است که پردازنده‌های نسل چهارم Intel Xeon نیز از فرکانس 3200MHz پشتیبانی می‌کنند و این حافظه‌های 64 گیگابایتی نیز با این پردازنده‌ها سازگاری کامل دارند، که سازگاری گسترده‌ای را برای سرورهای نسل 10 و +10 تضمین می‌کند.

یکی از ویژگی‌های برجسته این ماژول‌های رم، بهره‌مندی از تکنولوژی EC8 است که پیشرفته‌ترین نسل از قابلیت‌های تصحیح خطا ECC محسوب می‌شود. این فناوری اطمینان از صحت و سلامت داده‌ها را در بالاترین سطح تضمین می‌کند و از بروز اختلالات ناشی از خطاهای حافظه جلوگیری می‌نماید.

این ماژول 64 گیگابایتی (با شماره فنی P56431-B21) از نوع DRAM است. در دنیای امروز که کاربردهای حیاتی مانند مجازی‌سازی سرورها، پردازش‌های ابری و مدیریت پایگاه‌های داده عظیم در حال گسترش است، کیفیت و قابلیت اطمینان حافظه‌های DRAM بیش از هر زمان دیگری اهمیت یافته است. این ماژول‌ها با ارائه ظرفیت بالا و تضمین آپ‌تایم (زمان در دسترس بودن سیستم) حداکثری، پاسخگوی نیازهای روزافزون مراکز داده و محیط‌های پردازشی حرفه‌ای هستند.

برای مشاهده سایر رم های سرور برند HPE   “ کلیک کنید “

رم سرور (P56431-B21) HPE 64GB 3200MT/s DDR4  سری Memory Kit تحت آزمون و فرآیندهای عمومی  قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

نوع (ram server 64gb (P56431-B21 از مدل رجیستر یا (RDIMM (Registered DIMM می باشد . که این امر باعث کاهش هزینه و مصرف برق و افزایش سرعت در فعالیت های سبک و متوسط می باشد .

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ویژگی‌های برجسته:

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

پارت نامبر های  این محصول P56431-B21 ، P58488-001 می باشد.

برای مشاهده سایر رم های 64 گیگابایت ” کلیک کنید “

مشخصات رم سرور HPE 64GB PC4-3200 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری و  سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3: قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 64GB 3200(MT/s) P56431-B21 از نوع DDR4 می باشد .

–

ظرفیت (Capacity):

طیف گسترده‌ای از ماژول‌های حافظه رم در ظرفیت‌های متنوع، از 8 گیگابایت تا 256 گیگابایت، در دسترس هستند که هر کدام در یک واحد فیزیکی به نام ماژول DIMM (Dual In-line Memory Module) جای می‌گیرند. برای کاربردهایی که نیازمند ظرفیت‌های بسیار بالا هستند، انواع خاصی از رم‌ها مانند LRDIMM (Load-Reduced DIMM) و 3DS (3D Stacked) معرفی شده‌اند که قابلیت دستیابی به ظرفیت‌های شگفت‌انگیز تا 512 گیگابایت در هر ماژول را فراهم می‌آورند.

تعیین حداکثر ظرفیت کلی حافظه قابل نصب در یک سرور، به طور مستقیم به دو عامل کلیدی بستگی دارد: تعداد اسلات‌های حافظه موجود بر روی مادربرد سرور و معماری پردازنده (CPU) مورد استفاده. هر پردازنده و مادربرد، محدودیت‌های خاص خود را در پشتیبانی از تعداد و ظرفیت ماژول‌های رم دارند.

در مورد ماژول حافظه مورد بررسی ما، که دارای پارت نامبر P56431-B21 است، ظرفیت آن 64 گیگابایت می‌باشد. این ظرفیت، تعادل مناسبی بین هزینه و عملکرد برای بسیاری از سرورهای مدرن و ورک‌استیشن‌های قدرتمند فراهم می‌کند و امکان اجرای روان برنامه‌ها و پردازش داده‌های حجیم را میسر می‌سازد.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM SERVER 64GB DDR4 P56431-B21 برابر 3200 مگاهرتز می باشد.

تأخیر (Latency) :

یکی از معیارهای حیاتی در سنجش عملکرد حافظه‌های رم، تأخیر یا Latency است که معمولاً با شاخص CL (مخفف CAS Latency) اندازه‌گیری و بیان می‌شود. این شاخص، نمایانگر تعداد چرخه‌های کلاک (Clock Cycles) مورد نیاز برای دسترسی به داده‌های درخواستی از حافظه است. درک این نکته ضروری است که هرچه مقدار CL کمتر باشد، به این معنی است که رم با سرعت بیشتری به درخواست‌های داده پاسخ می‌دهد و در نتیجه، عملکرد کلی سیستم بهبود می‌یابد.

ماژول حافظه 64 گیگابایتی DDR4 با فرکانس 3200 مگاهرتز (MT/s) که مورد بررسی قرار گرفت، دارای نرخ تأخیر CL برابر با 22 است. این مقدار، تعادلی قابل قبول بین سرعت دسترسی به داده‌ها و ملاحظات فنی دیگر در این نسل از حافظه‌ها ارائه می‌دهد.

ولتاژ کاری (Voltage) :

ولتاژ کاری، که مقدار شدت جریان الکتریکی مورد نیاز ماژول رم برای فعالیت صحیح را مشخص می‌کند، یکی دیگر از پارامترهای مهم در طراحی و عملکرد حافظه‌های RAM است. روندی که در طول نسل‌های مختلف حافظه‌ها مشاهده می‌شود، کاهش تدریجی ولتاژ کاری است. به عنوان مثال، با پیشرفت از نسل‌های قدیمی‌تر به سمت DDR4 و نسل‌های بعدی، شاهد کاهش قابل توجه در میزان ولتاژ مورد نیاز هستیم.

این کاهش ولتاژ کاری پیامدهای مثبت متعددی به همراه دارد: مصرف انرژی کمتر که منجر به صرفه‌جویی در هزینه‌های برق، به ویژه در مراکز داده بزرگ می‌شود؛ تولید گرمای کمتر که به کاهش فشار بر سیستم خنک‌کننده و افزایش طول عمر قطعات کمک می‌کند؛ و در نهایت، منجر به پایداری بیشتر عملکرد رم در طولانی مدت می‌گردد.

حافظه 64 گیگابایتی DDR4 با شماره فنی P56431-B21 که از سرعت 3200MHz پشتیبانی می‌کند، با ولتاژ کاری استاندارد 1.2 ولت (V) عمل می‌کند. این ولتاژ پایین، ضمن حفظ عملکرد بالا، به بهینه‌سازی مصرف انرژی و کاهش تولید گرما کمک شایانی می‌نماید.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 64 گیگ ddr4 مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی ECC می باشد.

–

Rank (مرتبه) :

در معماری پیچیده حافظه‌های رم، مفهوم “Rank” به گروهی از تراشه‌های DRAM اطلاق می‌شود که بر روی یک ماژول رم (DIMM) قرار گرفته‌اند و به طور همزمان توسط کنترل‌کننده حافظه (Memory Controller) مورد آدرس‌دهی و مدیریت قرار می‌گیرند. از دیدگاه کنترل‌کننده حافظه، هر Rank به مثابه یک واحد حافظه مستقل عمل می‌کند که می‌توان به آن دسترسی داشت.

یک ماژول DIMM می‌تواند بسته به طراحی و نوع حافظه، از نظر تعداد Rank متفاوت باشد. این ماژول‌ها می‌توانند Single Rank (تک مرتبه)، Dual Rank (دو مرتبه)، Quad Rank (چهار مرتبه) باشند. حتی در برخی انواع پیشرفته‌تر ماژول‌ها مانند LRDIMM (Load-Reduced DIMM)، تعداد Rank می‌تواند به هشت (Octal Rank) یا بیشتر نیز برسد.

نکته مهم این است که Rank یک ویژگی مهندسی و معماری در طراحی تراشه‌های حافظه و نحوه چیدمان آن‌ها بر روی ماژول است، نه یک جزء سخت‌افزاری مجزا و قابل تفکیک.

افزایش تعداد Rank در یک ماژول رم، تأثیر مستقیمی بر افزایش پهنای باند (Bandwidth) حافظه دارد. هنگامی که ماژول‌های رم دارای چندین Rank باشند (به عنوان مثال، Dual Rank یا Quad Rank)، کنترل‌کننده حافظه قادر است با تکنیکی به نام interleaving، بین این Rankها سوئیچ کند. این قابلیت به کنترل‌کننده اجازه می‌دهد تا در حالی که منتظر دریافت داده از یک Rank است، همزمان با Rank دیگر ارتباط برقرار کرده و به داده‌های آن دسترسی یابد. این فرآیند موازی‌سازی دسترسی، به طور مؤثری پهنای باند مؤثر کل سیستم حافظه را افزایش می‌دهد.

نمایش رایج دیگر برای Rank به صورت اختصاری است که شامل Single (1R)، Dual (2R)، Quad (4R) و Octal (8R) می‌باشد.

حافظه سرور 64 گیگابایتی DDR4 با سرعت 3200MT/s و شماره قطعه P56431-B21، از نوع Dual Rank (2R) است که نشان‌دهنده دو گروه مستقل از تراشه‌های DRAM بر روی ماژول می‌باشد و به این ترتیب به افزایش کارایی پهنای باند کمک می‌کند.

–

رشته (data lines) :

اصطلاح “رشته” (Data Lines) یا به طور دقیق‌تر “عرض گذرگاه داده” (Data Bus Width) در ماژول‌های حافظه رم، به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه حافظه DRAM قادر است در هر چرخه کلاک انتقال دهد. وقتی بیان می‌شود که یک ماژول رم از تراشه‌های DRAM با پسوند x8 استفاده می‌کند (مثلاً DRAM x8)، به این معنی است که هر تراشه DRAM در هر چرخه انتقال، هشت بیت داده را جابجا می‌کند.

انواع مختلفی از این گذرگاه‌های داده وجود دارد که بسته به کاربرد و نسل حافظه، متفاوت هستند:

• x4 (چهار بیتی): هر تراشه، چهار بیت داده را در هر چرخه منتقل می‌کند. این نوع بیشتر در کاربردهای خاص و حرفه‌ای مورد استفاده قرار می‌گیرد.
• x8 (هشت بیتی): هر تراشه، هشت بیت داده را منتقل می‌کند. این پیکربندی به طور گسترده‌ای در سرورها و کامپیوترهای رومیزی (دسکتاپ) رایج است و تعادل خوبی بین ظرفیت و پهنای باند ارائه می‌دهد.
• x16 (شانزده بیتی): هر تراشه، شانزده بیت داده را منتقل می‌کند. این نوع معمولاً در ماژول‌های حافظه موبایل یا برای کاربردهای خاص که نیاز به حداکثر پهنای باند در سطح تراشه دارند، دیده می‌شود.

در حافظه سرور 64 گیگابایتی DDR4 با سرعت 3200MT/s مورد بحث، تراشه‌های DRAM به کار رفته از نوع x4 هستند، به این معنی که هر تراشه، چهار بیت داده را در هر چرخه انتقال می‌دهد. این انتخاب در تراشه‌های سرور معمولاً برای دستیابی به قابلیت‌های پیشرفته‌تر در سطح کنترل‌کننده حافظه و پشتیبانی از تکنیک‌های پیچیده‌تر مانند Error Correction Code (ECC) با جزئیات بالا انجام می‌شود.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 64GB با پارت نامبر P56431-B21 از نوع DIMM و با فرکانس 3200 می باشد.ماژول  رم سرور 64گیگ با پارت نامبر P56431-B21 از نوع RDIMM  و یا رجیستر است. رم 64gb با پارت نامبرP56431-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

–

❓سوالات متداول :

–

جمع بندی:

HPE P56431-B21 یک ماژول رم DDR4 با ظرفیت 64GB و سرعت (3200MT/s) است که برای سرورهای نسل دهم HPE و نسل ده پلاس +Gen10 طراحی شده. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای در سطح میان رده  و دیتاسنتری های میان رده  کاملاً توصیه می‌شود.

استوک سرور به شما کمک می کند تا بهترین پردازنده متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ (P56431-B21)64GB DDR4 3200 را از لینک زیر دانلود کنید:
