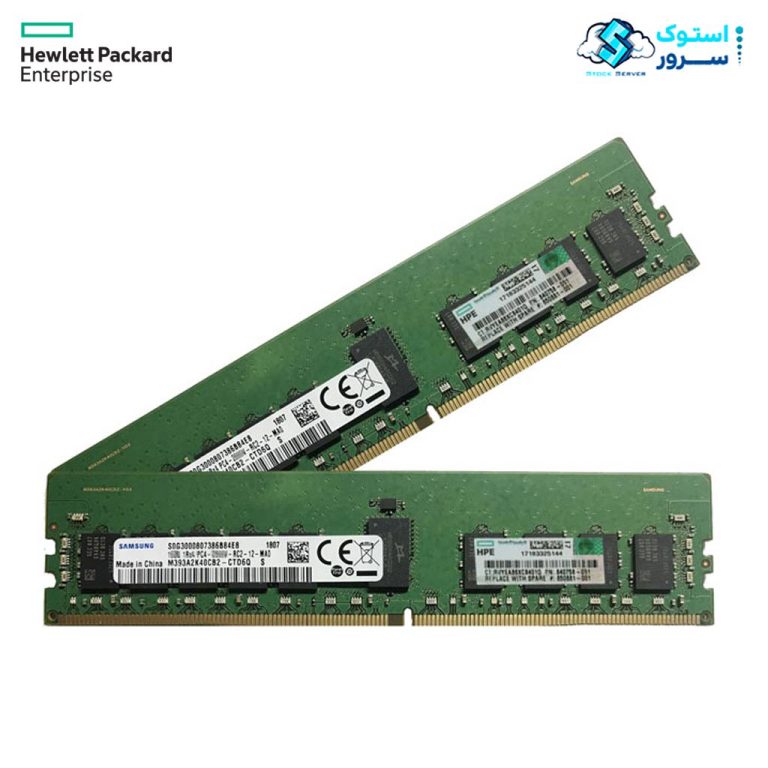

رم سرور HPE 8GB PC4-2400 (DDR4-2400) RDIMM (805347-B21)

معرفی رم سرور HPE 8GB PC4-2400 RDIMM 1Rx8 CAS-17

رم‌های سرور سری HPE DDR4 Memory Kit برای مشتریانی مناسب است که قصد استفاده از آن‌ها در سرورهای ورک‌استیشن دارند. رم سرور HPE با ظرفیت ۸ گیگابایت و سرعت ۲۴۰۰ MT/s (میلیون انتقال در ثانیه) علاوه بر مناسب بودن برای کاربردهای عمومی، به دلیل عملکرد بهینه، بهره‌وری انرژی و سطح بالای ثبات و پایداری، گزینه‌ای ایده‌آل برای سرورها نیز محسوب می‌شود.

برای مشاهده سایر رم های سرور برند HPE “ کلیک کنید “

رم سرور HPE 8GB Single Rank x8 DDR4-2400 با پارت نامبر 805347-B21 یک حافظه قدرتمند و با ظرفیت مناسب است که برای استفاده در سرورهای HPE طراحی شده است. این رم برای سرورهای متوسط و کاربردهای عمومی مانند وب‌سرور، فایروال و کنترلرها مناسب می‌باشد. با ظرفیت ۸ گیگابایت و سرعت ۲۴۰۰MHz، این حافظه عملکرد بهینه و سرعت بالایی را برای سرورها فراهم می‌کند که به ویژه در کاربردهای مجازی‌سازی، داده‌کاوی و محاسبات ابری معمولی مفید است.

حافظه HPE DDR4 Memory Kit عملکرد بالا، قابلیت اطمینان و بهره‌وری انرژی فوق‌العاده‌ای ارائه می‌دهد. این رم با ارائه ترکیبی از سازگاری، ظرفیت و پهنای باند موردنیاز، مدیریت مؤثر بارهای کاری در حال گسترش را ممکن می‌سازد. این حافظه با سرورهای HPE ProLiant نسل نهم (Gen9) که از RDIMM پشتیبانی می‌کنند و همچنین سیستم‌های Apollo، Synergy و Blade سازگاری کامل دارد. رم سرور ۸ گیگابایتی با پارت نامبر 805347-B21 با پردازنده‌های سری Intel Xeon E5 نسل V3 و V4 نیز سازگار است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 8GB سری 2400 ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

رم سرور (P43016-B21) HPE 8GB 3200MT/s DDR4  سری  Memory Kit تحت آزمون و فرآیندهای عمومی  قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

این ram server با ویژگی Single Rank و x8 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE  Memory KIT تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول i 805347-B21 ,  819410-001 ,  809080-091می باشد.

برای مشاهده سایر رم های 8 گیگابایت “کلیک کنید “

مشخصات رم سرور HPE 8GB PC4-2400 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 8GB 2400 (MT/s) از نوع DDR4 می باشد .

–

ظرفیت (Capacity):

رم ها معمولاً از 8GB تا 256GB موجود می باشند که هر کدام در یک ماژولDIMM قرار می گیرند .رم‌های LRDIMM و 3DS ، می توانند تا 512GB هم برسند.ظرفیت کل رم ها برای سرور وابسته به تعداد اسلات‌ها و معماری CPU است.

ظرفیت رم مورد بررسی ما با پارت نامبر  8Gb ، 805347-B21 است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 8GB DDR4 برابر 2400 مگاهرتز می باشد.

«DDR4 با وجود فرکانس پایین ، گاهی تأخیر پایین تری نسبت به DDR5 دارد ولی در مجموع کارایی کمتری نسبت به رم های DDR5  دارند. دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ رم های DDR5 می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.»

–

تأخیر (Latency) :

تاخیر حافظه معمولاً با شاخص CL (CAS Latency) اندازه‌گیری می‌شود و مقدار پایین‌تر آن نشان‌دهنده پاسخگویی سریع‌تر رم است.

رم سرور HPE 8GB DDR4-2400 RDIMM Single Rank x8 دارای تاخیر CL17 است و از تایمینگ 17-17-17 بهره می‌برد. این میزان تاخیر به همراه سرعت ۲۴۰۰MHz عملکرد روان و پاسخگویی سریع در سرورهای متوسط و کاربردهای عمومی، مجازی‌سازی، پایگاه داده و محاسبات ابری فراهم می‌کند. این ترکیب از ظرفیت، سرعت و تاخیر بهینه، تجربه‌ای با کارایی بالا و ثبات قابل اعتماد در محیط‌های کاری سنگین ارائه می‌دهد.

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری Ram Server 8 Gb DDR4 2400 805347-B21 برابر 1.2v (ولت)  می باشد.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم 8گیگ مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی  ECC  می باشد.

–

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از دید کنترلر حافظه مانند یک واحد مستقل عمل می‌کند.

یک ماژول DIMM می‌تواند دارای Single Rank (1R)، Dual Rank (2R)، Quad Rank (4R) و حتی در برخی ماژول‌های LRDIMM Octal Rank (8R) یا بیشتر باشد. لازم است دانست که Rank یک ویژگی مهندسی است و قطعه سخت‌افزاری مجزا محسوب نمی‌شود.

Rank بالاتر می‌تواند پهنای باند حافظه را افزایش دهد. زمانی که یک ماژول چند Rank دارد، مانند Dual یا Quad، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یک Rank، از Rank دیگر استفاده کند (interleaving) که پهنای باند مؤثر را بهبود می‌بخشد.

رم سرور HPE 8GB DDR4-2400 Registered با پارت نامبر 805347-B21 به صورت Single Rank (1R) عرضه شده است.

–

رشته (data lines) :

در ماژول‌های حافظه رم، رشته (Width) معمولاً به تعداد data bits یا data lines در هر تراشه DRAM اشاره دارد. وقتی گفته می‌شود یک ماژول رم از تراشه‌های x8 استفاده می‌کند، به این معنی است که هر تراشه DRAM در هر چرخه انتقال، ۸ بیت داده منتقل می‌کند.

انواع رایج این رشته‌ها عبارتند از:

• x4 – چهار بیت داده در هر تراشه

• x8 – هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)

• x16 – شانزده بیت داده در هر تراشه (معمولاً در ماژول‌های موبایل یا خاص)

رم سرور HPE 8GB DDR4-2400 از تراشه‌های x8 بهره می‌برد و در هر تراشه ۸ بیت داده ارائه می‌دهد.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 8GB با پارت نامبر 805347-B21 از نوع DIMM و با فرکانس 2400 می باشد. ماژول  8GB ram server  با پارت نامبر 805347-B21 از نوع RDIMM و یا رجیستر است. رم 8GB با پارت نامبر 805347-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

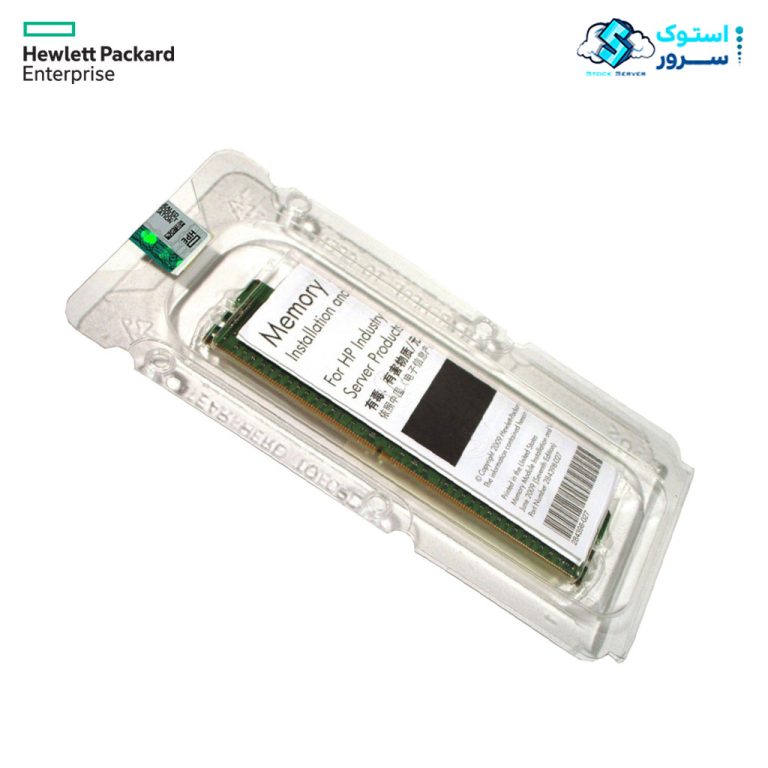

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
