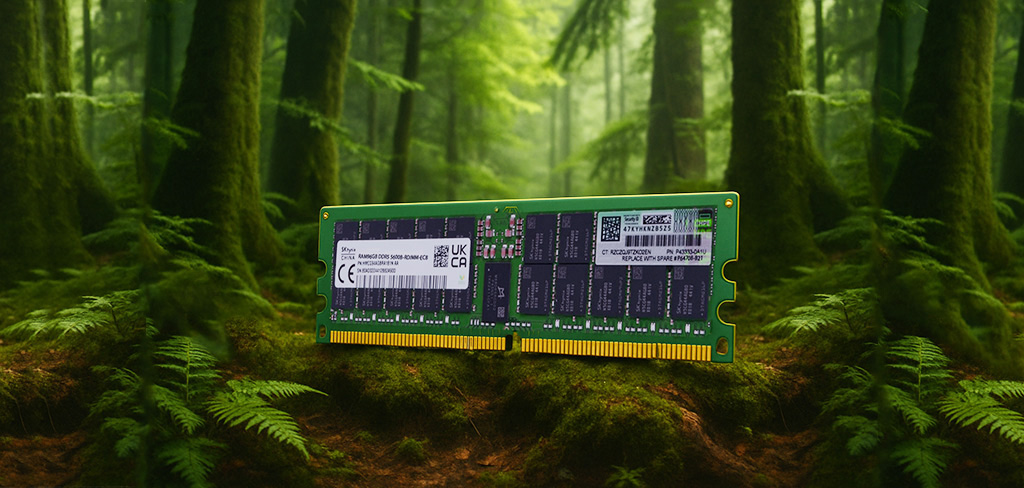

رم سرور HPE 96GB PC5-5600 (DDR5-5600) RDIMM (P64708-B21)

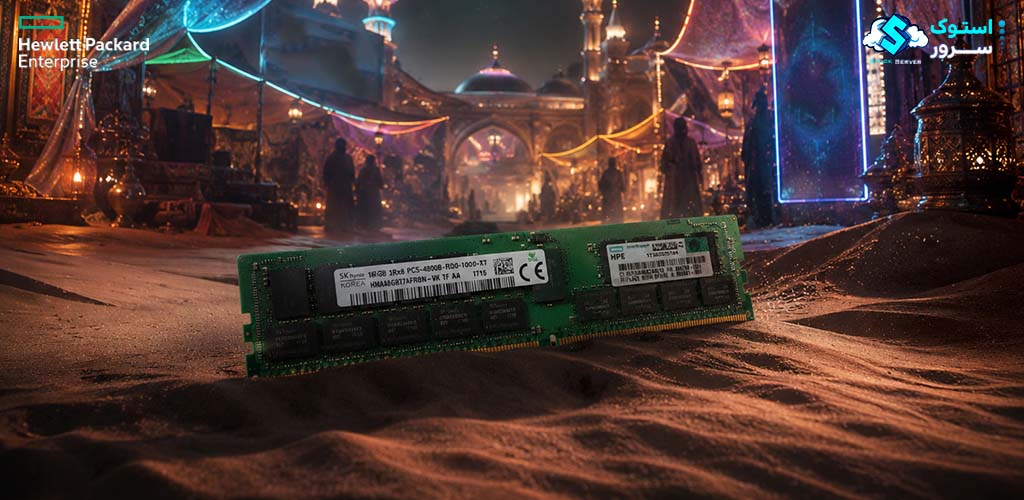

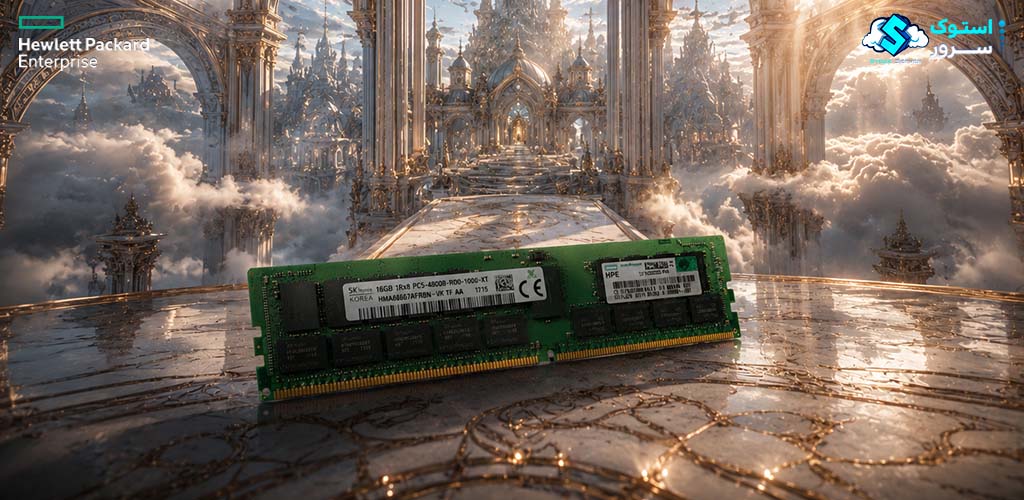

معرفی رم سرور HPE 96GB PC5-5600 RDIMM 2Rx4 CAS-46

رم‌های سرور HPE DDR5 Smart Memory گزینه‌ای حرفه‌ای برای مجموعه‌های تجاری در هر اندازه هستند؛ از شرکت‌های نوپا تا سازمان‌های بزرگ با زیرساخت‌های پیشرفته. شرکت اچ‌پی‌ای برای پوشش نیازهای متنوع کاربران، خانواده‌ای کامل از ماژول‌های حافظه با سرعت 5600 مگاهرتز طراحی کرده است تا پاسخ‌گوی سنگین‌ترین بارهای کاری باشد.

مدل HPE Server Memory 96GB 5600MT/s با فناوری انتقال داده در مقیاس میلیون بار در ثانیه (MT/s)، علاوه بر سرعت و راندمان انرژی، ثبات بی‌نظیر و پایداری طولانی‌مدت را نیز به سیستم‌های سرور اضافه می‌کند.

رم‌های سری HPE DDR5 5600 EC8 Registered Smart Memory مخصوص سرورهای نسل یازدهم اچ‌پی‌ای (HPE Gen11) و مجهز به پردازنده‌های نسل چهارم و پنجم Intel Xeon طراحی شده‌اند. با توجه به روند تکامل معماری سخت‌افزاری HPE، انتظار می‌رود این ماژول‌ها در سرورهای نسل آینده یعنی Gen12 نیز کاملاً سازگار باشند، به‌ویژه در صورتی که مادربرد و کنترلر حافظه توانایی پشتیبانی از فرکانس 5600 را داشته باشند. به همین دلیل مدل 96 گیگابایتی این خانواده انتخابی آینده‌نگر محسوب می‌شود.

این حافظه از نوع Smart Memory بوده و به فناوری پیشرفته EC8 ECC مجهز است؛ نسل تازه‌ای از سیستم تصحیح خطا که نسبت به مدل‌های پیشین سرعت تشخیص و اصلاح خطا را به‌طور چشمگیری بهبود داده است.

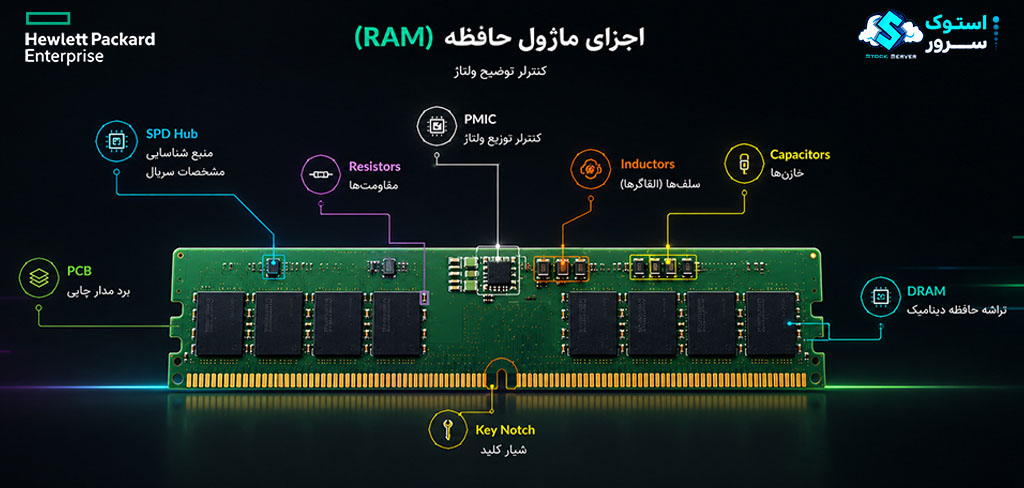

ماژول P64708-B21 یک رم مبتنی بر ساختار DRAM است. در عصری که کاربردهایی همچون مجازی‌سازی زیرساخت‌ها، پردازش ابری و اجرای پایگاه‌داده‌های عظیم در مرکز توجه کسب‌وکارها قرار دارد، کیفیت و پایداری DRAM اهمیت دوچندان یافته است. استفاده از حافظه‌ای با ظرفیت بالا مانند مدل 96GB نه تنها موجب افزایش کارایی سرور در محیط‌های پرترافیک می‌شود، بلکه کمک می‌کند سیستم در شرایط بار پردازشی شدید نیز حداکثر آپ‌تایم را حفظ کند.

رم سرور (P64708-B21) HPE 96GB 5600MT/s DDR5  سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

نوع ram server 96gb از مدل ریجستر یا Registered (RDIMM) می باشد . که این امر باعث کاهش بار الکترونیکی به خصوص بر روی کنترلر حافظه داخلی CPU است. این امر باعث امکان افزایش تعداد رم ها و یا باعث امکان پشتیبانی بیشتر حجم کلی رم ها  توسط CPU سرور می شود.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم  96 گیگ HPE با سرعت یا فرکانس5600MT/sدر مقایسه با ماژول‌های حافظه DDR5 که از سرعت حداکثر6400MT/sبهرمند هستند با وجود پایداری بیشتراما از نظر پهنای باند رم های 6400 توانایی بیشتری را از خود نشان می دهد :

ویژگی‌های برجسته:

به دلیل حجم بالای این رم حتما به حداکثر پشتیبانی مادربرد و CPU سرور خود توجه کنیدیا در صورت لزوم با کارشناسان ما تماس حاصل فرمایید

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

تفاوت بین رم 96GB CAS-52-52-52 با رم 96GB CAS-46-45-45(P64708-B21) :

پارت نامبر های  این محصول P64708-B21 , P65256-001 , P53625-0B1 می باشد.

مشخصات رم سرور HPE 96GB PC5-5600 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 : قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 96GB 5600(MT/s) از نوع DDR5 می باشد .

ظرفیت (Capacity):

حافظه‌های رم سرور در ظرفیت‌های گوناگونی عرضه می‌شوند و معمولاً از 8 گیگابایت تا 256 گیگابایت برای هر ماژول DIMM در دسترس هستند. با این حال، در مدل‌های پیشرفته‌تر مانند LRDIMM و 3DS، ظرفیت هر ماژول می‌تواند تا 512 گیگابایت نیز افزایش پیدا کند. این تفاوت سبب می‌شود مدیران سیستم بتوانند بسته به نوع سرور و اهداف کاری، ترکیبی از عملکرد، ظرفیت و هزینه را انتخاب کنند.

به طور کلی، میزان حافظه قابل نصب در یک سرور به عوامل مختلفی بستگی دارد؛ از جمله تعداد اسلات‌های رم (DIMM Slots) روی مادربرد، نسل و معماری پردازنده‌ی مورد استفاده، و همچنین محدودیت‌های کنترلی تراشه‌ی حافظه (Memory Controller). به همین دلیل است که دو سرور با ظاهر مشابه ممکن است از نظر حداکثر حافظه‌ی پشتیبانی‌شده تفاوت چشمگیری داشته باشند.

مدلی که در اینجا بررسی می‌کنیم، یعنی ماژول رم HPE با ظرفیت 96 گیگابایت و شماره پارت P64708-B21، یکی از گزینه‌های بهینه برای سیستم‌هایی است که نیاز به حجم بالای حافظه در کنار پایداری و بازدهی دارند. چنین ظرفیتی به‌ویژه در سرورهایی با بار پردازشی سنگین — مانند محیط‌های مجازی‌سازی، تحلیل داده‌های کلان یا اجرای پایگاه‌داده‌های حجیم — امکان اجرای هم‌زمان چندین فرایند را بدون افت سرعت فراهم می‌کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 96GB DDR5 برابر 5600 مگاهرتز می باشد.

–

تأخیر (Latency) :

مفهوم تأخیر حافظه معیاری است برای سنجش سرعت پاسخ‌دهی رم در هنگام دریافت درخواست از پردازنده. این پارامتر معمولاً با عنوان CAS Latency یا CL شناخته می‌شود و عدد کوچک‌تر در این شاخص، به معنای واکنش سریع‌تر ماژول حافظه است. به‌عبارتی، هرچه مقدار CL کمتر باشد، زمان بین ارسال فرمان از CPU تا دریافت داده از رم کوتاه‌تر خواهد بود.

رم سرور HPE DDR5 با ظرفیت 96 گیگابایت و فرکانس 5600MT/s دارای مقدار تأخیر CL = 46 است. این عدد با توجه به سطح عملکرد ماژول و نسل DDR5، نشان‌دهنده‌ی تعادلی مناسب میان سرعت پردازش بالا و پایداری در اجرای وظایف سنگین سروری است. چنین تاخیری موجب می‌شود داده‌ها با سرعتی قابل توجه منتقل شده و وقفه‌های زمانی در عملیات‌های حساس حداقل شوند.

«DDR5 با وجود فرکانس بالا، گاهی تأخیر بالاتری نسبت به DDR4 دارد ولی در مجموع کاراتر است.دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.به زبان ساده تر می توان گفت به جای یک واحد تک قدرتی دو واحد 0.75 قدرتی در رم های این سری وجود دارد»

ولتاژ کاری (Voltage) :

ولتاژ کاری رم به میزان انرژی الکتریکی مورد نیاز برای عملکرد مدارهای داخلی حافظه اشاره دارد. با هر نسل جدید از رم، مقدار این ولتاژ کاهش یافته تا مصرف انرژی کمتر و بازدهی حرارتی بهتر حاصل شود. پایین بودن ولتاژ نه‌تنها موجب کاهش مصرف برق و گرمای تولیدی می‌شود، بلکه در بلندمدت باعث افزایش پایداری و عمر مفید ماژول حافظه نیز خواهد بود.

در مورد مدل مورد بررسی یعنی HPE Server Memory 96GB DDR5 5600MT/s، مقدار ولتاژ کاری 1.1 ولت است. این مقدار نسبت به نسل‌های پیشین DDR4 و DDR3، کاهش چشمگیری دارد و در نتیجه، رم در مقایسه با مدل‌های قدیمی‌تر خنک‌تر، کم‌مصرف‌تر و قابل‌اعتمادتر عمل می‌کند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 96 گیگ ddr5 مورد بررسی ما از نوع RDIMM و دارای تکنولوژی خطایابی EC8 می باشد.

–

Rank (مرتبه) :

در ساختار داخلی رم‌های سرور، مفهوم Rank یکی از بخش‌های کلیدی در تعیین رفتار و کارایی حافظه است. هر Rank در واقع مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم محسوب می‌شود که توسط کنترلر حافظه به صورت هم‌زمان آدرس‌دهی می‌شوند. به عبارت دیگر، کنترلر حافظه هر Rank را به‌عنوان یک “واحد حافظه مستقل” شناسایی می‌کند، هرچند در عمل همه‌ی آنها درون یک ماژول فیزیکی واحد قرار دارند.

ماژول‌های حافظه ممکن است یک‌رنک (Single Rank)، دو‌رنک (Dual Rank)، چهار‌رنک (Quad Rank) یا حتی در مدل‌های پیشرفته‌تر هشت‌رنک (Octal Rank) باشند. این تقسیم‌بندی نوعی معماری مهندسی است، نه تفاوت در سخت‌افزار فیزیکی جداگانه؛ یعنی Rank مفهومی منطقی در نحوه‌ی سازماندهی تراشه‌هاست نه یک قطعه مستقل.

افزایش تعداد Rank‌ها معمولاً به بهبود پهنای باند مؤثر حافظه منجر می‌شود. زیرا کنترلر حافظه می‌تواند بین رنک‌ها جابجا شود و زمانی که یکی از آن‌ها در حال اجرای درخواست است، دیگری را آغاز کند. این فرآیند موسوم به Interleaving باعث می‌شود داده‌ها سریع‌تر منتقل شوند و از زمان‌های بیکاری حافظه کاسته شود.

به لحاظ نمایش فنی، رنک‌ها معمولاً با نمادهایی چون 1R (Single)، 2R (Dual)، 4R (Quad) و 8R (Octal) مشخص می‌شوند. ماژول رم سرور HPE DDR5 5600MT/s با ظرفیت 96GB و شماره پارت P64708-B21 به صورت Dual Rank یا 2R طراحی شده است، که تعادل مطلوبی بین کارایی و ظرفیت در محیط‌های سروری مدرن فراهم می‌کند.

–

رشته (data lines) :

اصطلاح Data Lines یا خطوط داده در حافظه رم، به مسیرهایی گفته می‌شود که بیت‌های داده از طریق آنها بین تراشه‌ی DRAM و سایر اجزای سیستم منتقل می‌شوند. هر تراشه‌ی DRAM تعداد مشخصی خط داده دارد و این تعداد تعیین می‌کند که در هر چرخه‌ی انتقال، چند بیت داده به‌طور هم‌زمان جابجا شود.

وقتی گفته می‌شود رم از نوع x8 است، یعنی هر تراشه حافظه در هر پریود انتقال، هشت بیت داده رد و بدل می‌کند. این مقدار در سرورها و رایانه‌های رومیزی رایج‌ترین استاندارد به‌شمار می‌رود. دیگر پیکربندی‌های متداول شامل x4 (چهار بیت داده در هر تراشه) و x16 (شانزده بیت داده مخصوص برخی دستگاه‌های موبایل یا تجهیزات خاص) هستند.

در مدل مورد بحث یعنی HPE Server DDR5 5600 96GB Smart Memory، هر تراشه حافظه دارای چهار مسیر داده (x4) است. این طراحی با تمرکز بر پایداری و قابلیت اطمینان بالا انتخاب شده، زیرا ماژول‌های x4 به دلیل تراکم کمتر در هر تراشه، معمولاً در کاربردهای حیاتی دیتاسنتر و سرور عملکرد مطمئن‌تر و سازگارتری دارند.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 96GB با پارت نامبر P64708-B21 از نوع DIMM و با فرکانس 5600 می باشد.ماژول  رم سرور 96گیگ با پارت نامبر P64708-B21 از نوع RDIMM و یا رجیستر است.رم 96gb با پارت نامبر P64708-B21 نسل پنجم (ddr5) با ولتاژ 1.1 ولت می باشد.

به دلیل حجم بالای این رم حتما به حداکثر پشتیبانی مادربرد و CPU سرور خود توجه کنیدیا در صورت لزوم با کارشناسان ما تماس حاصل فرمایید

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

❓سوالات متداول :

–

جمع بندی:

HPE P64708-B21 یک ماژول رم DDR5 با ظرفیت 96GB و سرعت بالا (5600 MT/s) است که برای سرورهای نسل یازدهم HPE و احتمالا نسل آینده Gen12  طراحی شده و با فناوری SmartMemory دارای پایداری و مدیریت پیشرفته سلامت حافظه را می باشند. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای و دیتاسنتری کاملاً توصیه می‌شود.

استوک سرور به شما کمک می کند تا بهترین پردازنده متناسب با نیازهای کسب و کار خودتان را انتخاب کنید ، همین حالا از مشاوره رایگان کارشناسان استوک سرور بهره مند شوید .

شما می توانید کاتالوگ (P64708-B21)96GB DDR5 5600 را از لینک زیر دانلود کنید:
