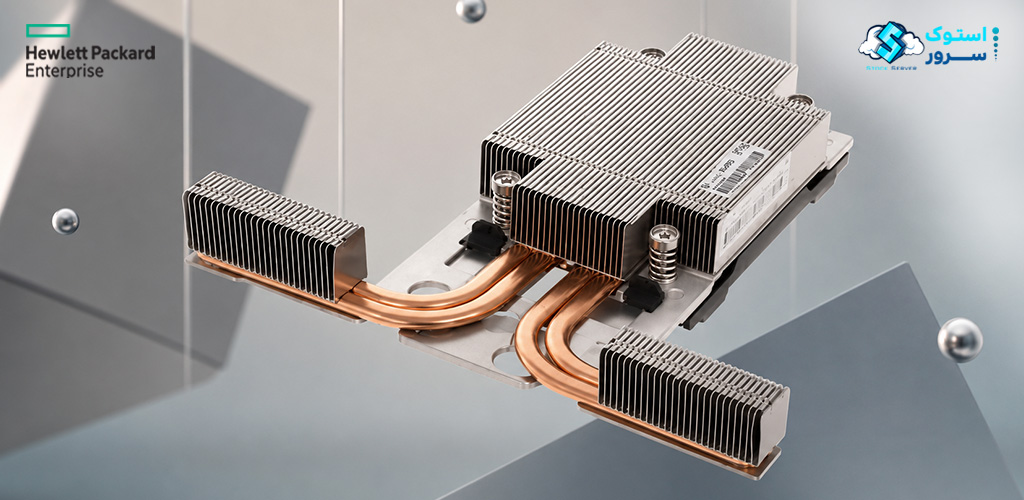

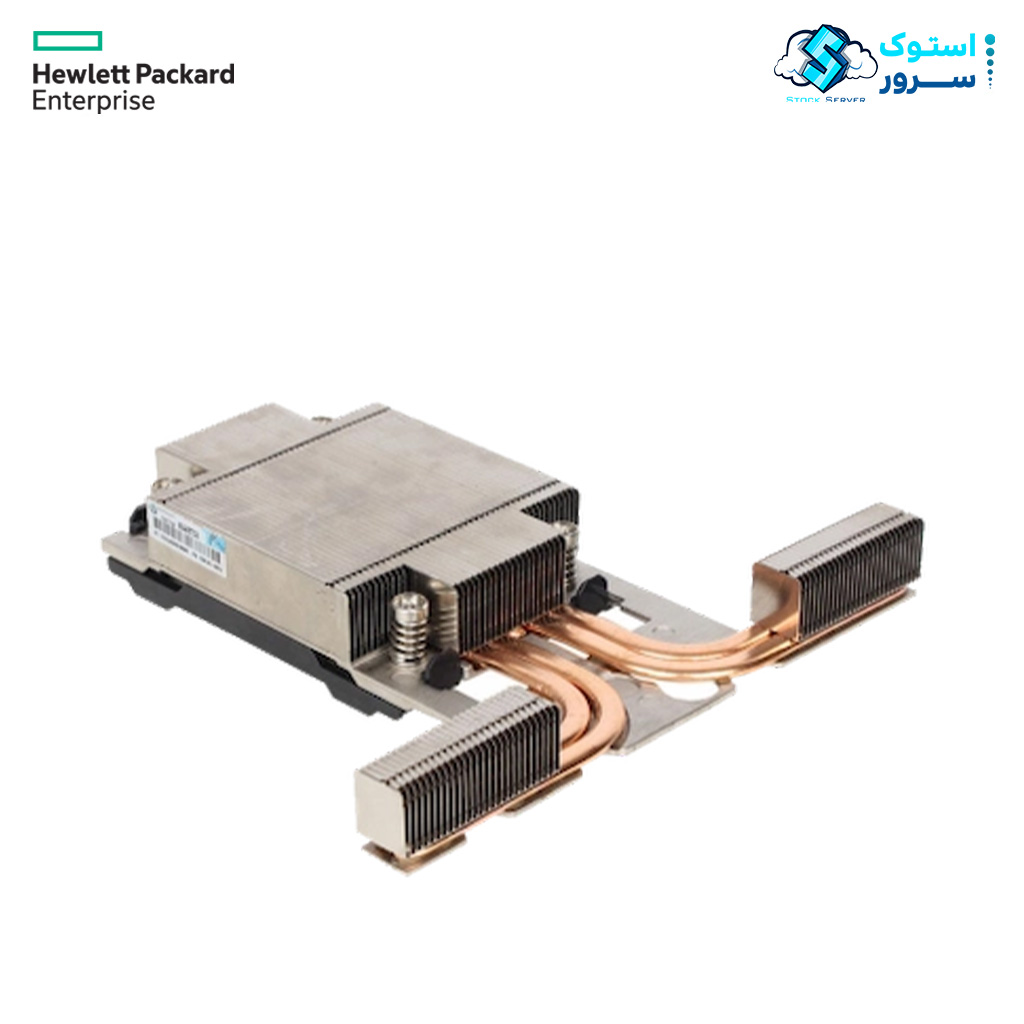

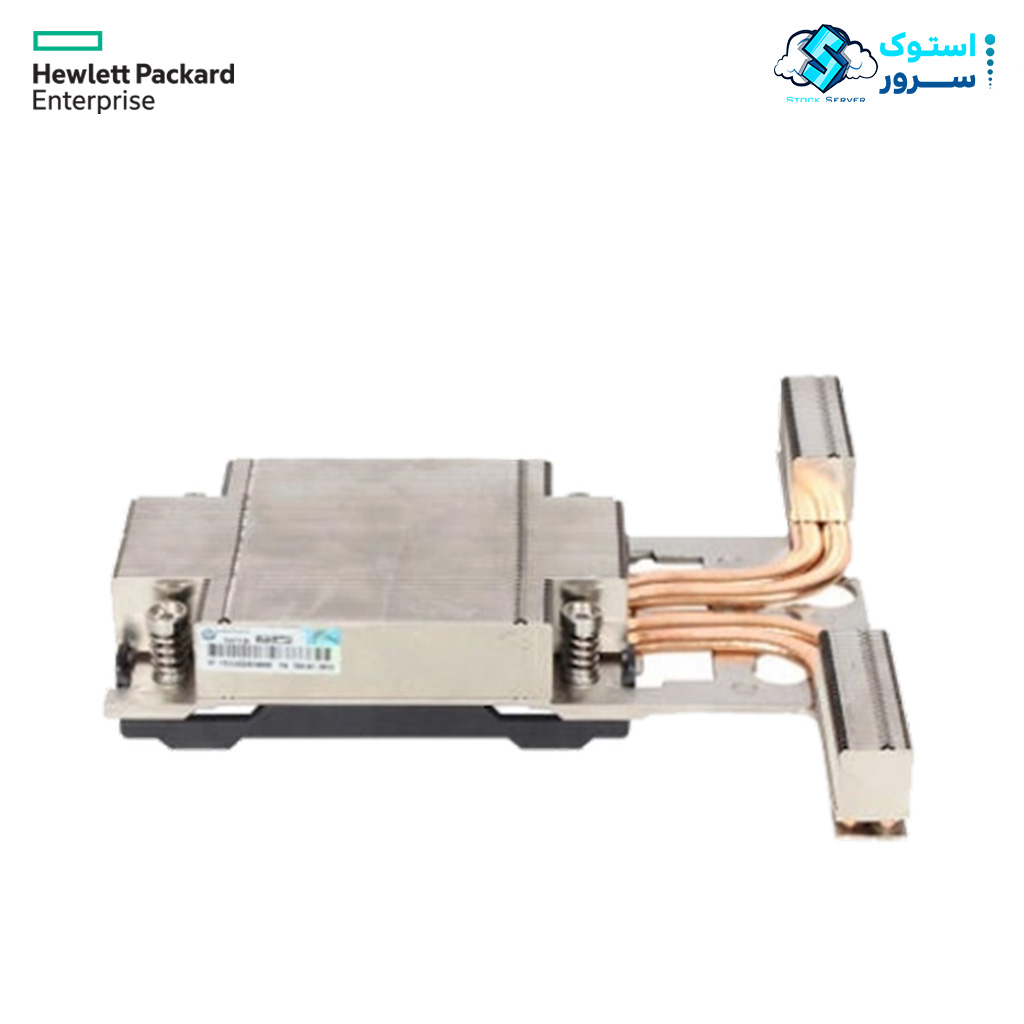

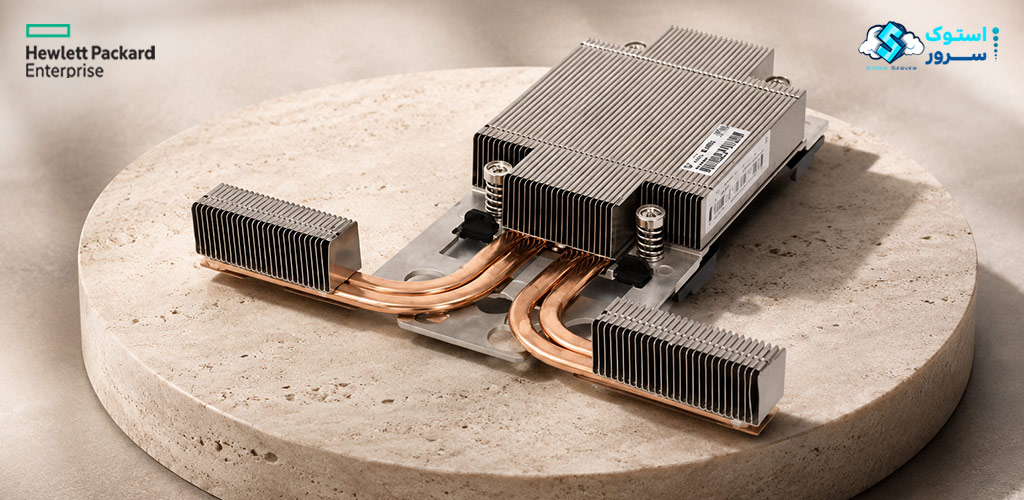

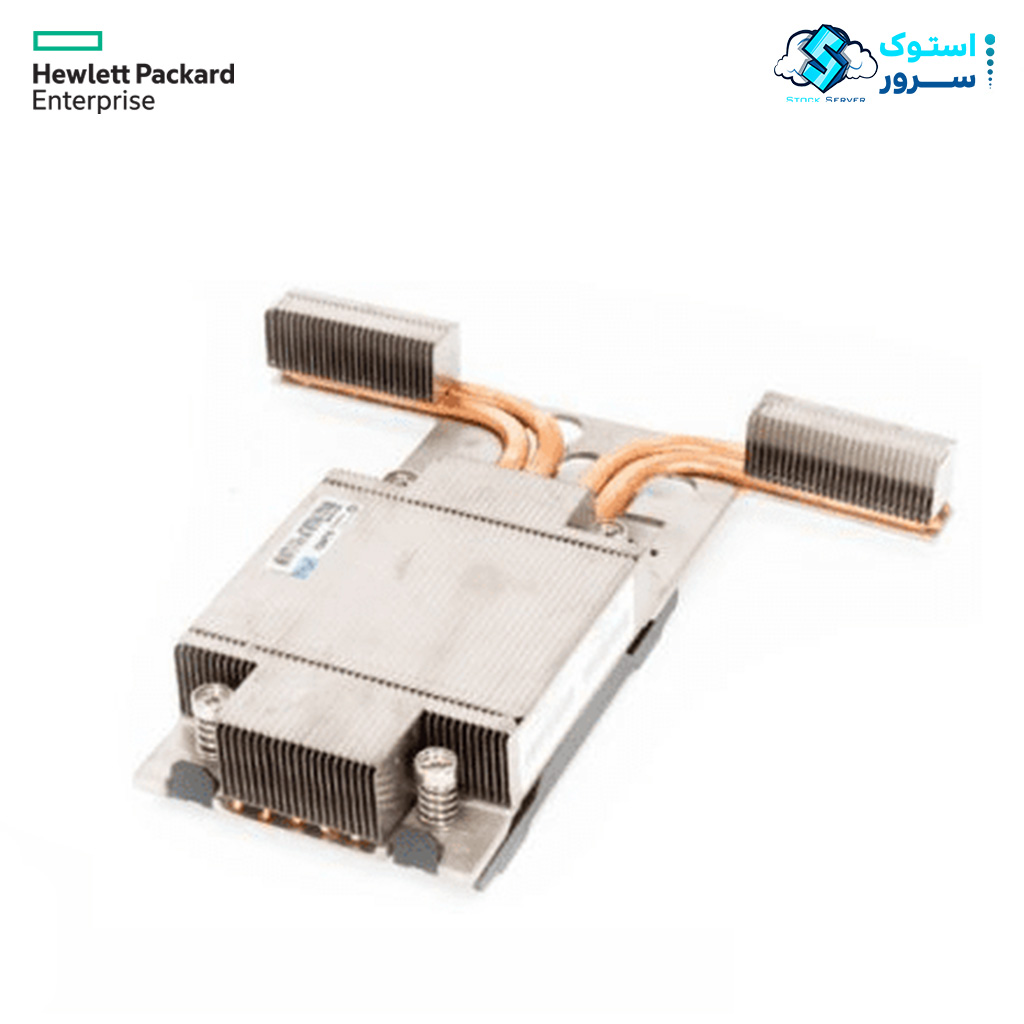

هیتسینک سرور HPE DL360 Gen9 High Performance مدل 795235-B21
معماری حرارتی در سرور HPE ProLiant DL360 G9 بر اساس یک اصل بنیادین طراحی شده است: پردازندههای قدرتمند Intel Xeon E5-2600 v3 و v4 در حین انجام محاسبات سنگین، گرمای بسیار زیادی تولید میکنند و اگر این حرارت بهسرعت و بهطور مؤثر دفع نشود، پایداری و عمر مفید سیستم بهشدت تحت تأثیر قرار خواهد گرفت. در این میان، هیتسینک حرفهای با پارت نامبر 795235-B21 بهعنوان یک راهحل خنککننده High Performance، نقش حیاتی در مدیریت این چالش حرارتی ایفا میکند.
این قطعه که برای نصب در شاسی متراکم و کمفضای 1U سرور DL360 G9 طراحی شده، وظیفه انتقال سریع و کارآمد گرمای تولیدی توسط پردازنده را به جریان هوای داخل شاسی بر عهده دارد. طراحی Passive این هیتسینک به این معناست که کاملاً متکی به جریان هوای تولیدی توسط فنهای Hot-Plug سرور است و کنترلی هوشمندانه بر روی دما را بدون افزودن قطعه متحرک اضافی فراهم میکند. این رویکرد باعث حذف نقاط خرابی مکانیکی، کاهش نویز کلی سرور و کاهش مصرف انرژی جانبی میشود. نکته کلیدی این است که 795235-B21 یک هیتسینک استاندارد نیست، بلکه بهطور ویژه برای پردازندههای پرمصرف و با توان طراحی حرارتی (TDP) بالا بهینهسازی شده است. در دنیایی که کوچکترین نوسان دما میتواند به افت فرکانس پردازنده و در نهایت کاهش کارایی سرویسهای حیاتی منجر شود، وجود این قطعه در سرور DL360 G9 تضمینکننده پایداری و عملکرد بیوقفه خواهد بود.
–
سازگاری و مشخصات فنی
هیتسینک 795235-B21 بهطور خاص برای یک خانواده از سرورها و پردازندهها طراحی شده و شناخت دقیق این سازگاریها برای انتخاب صحیح آن ضروری است. مشخصات فنی و سازگاری این قطعه در جدول زیر خلاصه شده است:
توجه به این نکته ضروری است که این قطعه بهطور خاص برای شاسی 1U سرورهای DL360 G9 طراحی شده است. اگرچه برخی منابع به سازگاری آن با سرورهای DL380 G9 نیز اشاره دارند، اما به دلیل تفاوتهای اساسی در ارتفاع شاسی (1U در مقابل 2U) و الگوی جریان هوای داخلی، توصیه میشود همواره از قطعهای استفاده شود که بهطور اختصاصی برای مدل سرور مورد نظر تأیید شده است.
–
کیفیت ساخت و طراحی مهندسی
ساختار فیزیکی هیتسینک 795235-B21 حاصل یک مهندسی دقیق و حسابشده است که در آن، جزئیات طراحی همگی برای دستیابی به یک هدف واحد بهینه شدهاند: ایجاد کمترین مقاومت حرارتی ممکن بین سطح پردازنده و جریان هوای خنک. این مدل بهطور خاص از نوع “High Performance” است و برای پردازندههایی با TDP برابر یا بیشتر از ۱۳۵ وات طراحی شده است. با این حال، میتوان آن را برای پردازندههای با توان پایینتر نیز به کار برد تا با کاهش دمای عملیاتی، به کاهش مصرف برق و افزایش پایداری کمک کند.
مشخصات فیزیکی و طراحی این هیتسینک را میتوان در موارد زیر خلاصه کرد:
طراحی فنی هیت سینک HPE DL360 G9
جنس بدنه
این قطعه هیت سینک DL360 G9 از آلیاژ آلومینیوم و مس با کیفیت بالا ساخته شده است. این ترکیب هوشمندانه، رسانایی حرارتی عالی (با ضریب حدود ۲۰۰-۴۰۰ W/mK) را با وزن نسبتاً سبک و مقرونبهصرفه بودن ترکیب میکند.
طراحی پرهها
گام و ضخامت پرهها بهدقت برای ایجاد تعادل بین حداکثر سطح تبادل حرارتی و حداقل مقاومت استاتیکی در برابر جریان هوای قدرتمند فنهای شاسی 1U بهینهسازی شده است.
مکانیزم نصب
این هیتسینک از نوع “پیچشونده با راندمان بالا” (High efficiency screw-down type) است. این طراحی، نصب ایمن و دقیق آن بر روی سوکت FCLGA 2011-3 را تضمین کرده و فشار یکنواخت و کنترلشدهای را بر روی سطح پردازنده اعمال میکند تا تماس کامل و پایداری حاصل شود.
نوع خنکسازی
همانطور که گفته شد، یک قطعه غیرفعال (Passive) و بدون فن اختصاصی است که کاملاً متکی به جریان هوای مهندسیشده سرور DL360 G9 میباشد.
–
کاربردها و سناریوهای استقرار
هیتسینک 795235-B21 به دلیل طراحی ویژه برای پردازندههای پرمصرف، یک جزء حیاتی در سناریوهای مختلف استقرار سرور DL360 G9 محسوب میشود. در ادامه، مهمترین این سناریوها بررسی میشوند:
| مجازیسازی متراکم | پایگاههای داده حساس |
| محاسبات با کارایی بالا (HPC) | بهینهسازی مصرف انرژی |
–
مجازیسازی متراکم
در محیطهایی که یک سرور DL360 G9 میزبان دهها ماشین مجازی است، پردازنده دائماً تحت فشار کاری بالایی قرار دارد. گرمای تولیدی در این حالت بسیار زیاد است و تنها یک هیتسینک High Performance میتواند از پس دفع آن برآمده و از افت فرکانس ناگهانی (CPU Throttling) که میتواند عملکرد تمام ماشینهای مجازی را مختل کند، جلوگیری کند.
پایگاههای داده حساس
سرورهای دیتابیس مانند SQL Server یا Oracle که نیازمند زمان پاسخگویی بسیار پایین هستند، به شدت به پایداری وابستهاند. این قطعه با تثبیت دما و جلوگیری از نوسانات حرارتی، تأخیرهای ناشی از گرمای بیش از حد را حذف کرده و عملکرد روان پایگاه داده را تضمین میکند.
محاسبات با کارایی بالا (HPC)
در پروژههای علمی، مالی و مهندسی که نیازمند پردازشهای طولانی و سنگین هستند، پردازنده ساعتها در بار کامل (Full Load) کار میکند. در این شرایط، خنکسازی پیشرفته 795235-B21 برای جلوگیری از توقف عملیات حیاتی است.
بهینهسازی مصرف انرژی
یک نکته جالب این است که میتوان از این هیتسینک حتی برای پردازندههای با TDP پایینتر نیز استفاده کرد. این کار باعث میشود مقاومت حرارتی کلی سیستم کاهش یابد و در نتیجه فنهای سرور با سرعت کمتر و مصرف برق کمتری کار کنند که در بلندمدت به صرفهجویی قابل توجهی در هزینههای عملیاتی دیتاسنتر منجر میشود.
–
تحلیل بازدهی و پایداری حرارتی
هدف نهایی از نصب یک هیتسینک، دستیابی به پایداری حرارتی در بدترین شرایط کاری است و مدل 795235-B21 دقیقاً برای همین منظور طراحی شده است. هسته اصلی عملکرد این قطعه، توانایی آن در جذب سریع شار حرارتی متمرکز از سطح کوچک پردازنده و توزیع آن در سطح مقطع بزرگتر برای دفع مؤثر توسط جریان هوا است. طراحی بهینه پرهها در این مدل باعث میشود هوا بدون ایجاد تلاطم اضافی (Turbulence) از میان آنها عبور کند که نتیجه آن، انتقال گرمای بهتر و نویز صوتی کمتر است.
کنترلکننده مدیریتی iLO (Integrated Lights-Out) سرور DL360 G9 با استفاده از سنسورهای حرارتی تعبیهشده، بهطور مداوم دما را پایش میکند. هنگامی که یک هیتسینک با راندمان بالا مانند 795235-B21 نصب شده باشد، سیستم iLO میتواند فنها را در دورهای پایینتری مدیریت کند، مگر آنکه بار حرارتی به شدت افزایش یابد. این هماهنگی هوشمندانه، علاوه بر کاهش مصرف انرژی، به افزایش طول عمر سایر قطعات مکانیکی مانند فنها نیز کمک شایانی میکند.
–
موارد مهم و نکات نگهداری
برای حفظ عملکرد بهینه هیتسینک 795235-B21 و تضمین پایداری بلندمدت سرور DL360 G9، توجه به چند نکته فنی و نگهداری ضروری است:
اهمیت اورجینال بودن: با توجه به وجود نمونههای متفرقه و غیر اورجینال در بازار که از مواد اولیه نامرغوب ساخته شدهاند و سطح تماس صیقلی و دقیقی ندارند، توصیه میشود این قطعه را تنها از فروشندگان معتبر و با درخواست گارانتی اصالت کالا تهیه کنید. یک هیتسینک تقلبی میتواند بهسرعت باعث آسیبدیدگی پردازنده و مادربرد شود.
خمیر حرارتی: این قطعه فاقد خمیر حرارتی پیشاعمالشده است. در زمان نصب، حتماً از یک خمیر سیلیکون با کیفیت بالا (با ضریب هدایت حرارتی حداقل ۶ W/mK) و به صورت یک لایه نازک و یکدست استفاده کنید. تعویض دورهای خمیر (هر ۲-۳ سال یکبار) نیز برای حفظ راندمان ضروری است.
نظافت دورهای: با توجه به محیط دیتاسنتر، گرد و غبار میتواند بین پرههای هیتسینک جمع شده و بهتدریج کارایی آن را کاهش دهد. پاکسازی دورهای پرهها با هوای فشرده توصیه میشود.
–
سوالات متداول
۱. محدودیت دقیق TDP برای هیتسینک High Performance 795235-B21 در سرور DL360 G9 چیست؟
این مدل برای پردازندههای Intel Xeon E5-2600 v3 و v4 با توان طراحی حرارتی ۱۳۵ وات و بالاتر طراحی شده و در این محدوده عملکرد خنکسازی مطمئنی ارائه میدهد. استفاده از آن برای CPUهای با TDP پایینتر نیز مجاز است و حتی میتواند با کاهش دمای عملیاتی، مصرف برق و نویز فنها را کم کند.
۲. تفاوت اصلی 795235-B21 با هیتسینک استاندارد DL360 G9 در چیست؟
مدل High Performance از پایه مسی ضخیمتر و فینهای آلومینیومی با تراکم بالاتر و سطح تبادل حرارتی بزرگتر بهره میبرد که مقاومت حرارتی کلی را کاهش میدهد. این در حالی است که مدل استاندارد برای CPUهای با TDP پایینتر طراحی شده و در توانهای بالا نمیتواند از Throttling جلوگیری کند.
۳. چرا این هیتسینک با وجود طراحی High Performance، از نوع غیرفعال (Passive) ساخته شده است؟
طراحی Passive به معنای حذف فن اختصاصی و اتکای کامل به جریان هوای قدرتمند فنهای Hot-Plug شاسی 1U سرور DL360 G9 است. این رویکرد نقاط خرابی مکانیکی را حذف کرده، مصرف انرژی جانبی را به صفر میرساند و نویز کلی سیستم را کاهش میدهد.
۴. آیا این هیتسینک دارای خمیر حرارتی پیشاعمالشده است و برای نصب به چه نکاتی باید توجه کرد؟
خیر، سطح پایه این قطعه فاقد خمیر پیشفرض است و باید قبل از نصب، یک لایه نازک و یکنواخت از خمیر سیلیکون با هدایت حرارتی بالا (حداقل ۶ W/mK) روی IHS پردازنده اعمال شود. همچنین پیچها باید بهصورت ضربدری و با گشتاور یکنواخت سفت شوند تا فشار تماس متقارن برقرار گردد.
۵. اگر از 795235-B21 روی پردازنده کممصرف (مثلاً ۸۵ وات) استفاده کنم، چه مزیتی دارد؟
مقاومت حرارتی پایینتر این هیتسینک باعث میشود CPU در دمای بسیار پایینتری کار کند و iLO بتواند دور فنها را کاهش دهد. نتیجه آن کاهش محسوس مصرف برق، نویز کمتر و افزایش طول عمر هم پردازنده و هم فنهای سرور خواهد بود.
۶. آیا میتوان از 795235-B21 در سرور DL380 G9 نیز استفاده کرد؟
با وجود شباهت سوکت، این قطعه برای شاسی 1U سرور DL360 G9 طراحی شده و ارتفاع و ابعاد آن متناسب با فضای محدود این شاسی است. نصب آن در شاسی 2U سرور DL380 G9 ممکن است باعث عدم تماس بهینه با جریان هوا یا تداخل با قطعات دیگر شود، بنابراین استفاده از مدل تأییدشده برای هر سرور توصیه میشود.
۷. اگر پس از نصب 795235-B21 دمای CPU در iLO همچنان بالاست، چه مواردی را بررسی کنم؟
ابتدا مطمئن شوید که برچسب محافظ پایه مسی جدا شده، خمیر حرارتی تازه و با ضخامت مناسب اعمال گردیده و پیچها بهدرستی و با الگوی ضربدری سفت شدهاند. سپس سلامت فنهای شاسی، عدم انسداد فینها با گرد و غبار و جهت صحیح جریان هوا در رک را بررسی کنید.
۸. آیا فینهای آسیبدیده یا خمشده این هیتسینک قابل تعمیر هستند؟
کجیهای جزئی را میتوان با دقت توسط یک پیچگوشتی تخت کوچک یا شانه مخصوص فین صاف کرد، اما شکستگی یا لهشدگی شدید که مسیر عبور هوا را مسدود کند، غیرقابل ترمیم است. در این شرایط، تعویض هیتسینک تنها راه حفظ پایداری حرارتی سرور DL360 G9 است.
۹. چه ارتباطی بین سلامت این هیتسینک و افزایش خطاهای ECC در حافظههای DIMM نزدیک سوکت وجود دارد؟
اگر هیتسینک بهدرستی نصب نشده یا راندمان پایینی داشته باشد، گرمای اضافی از CPU به مدارهای مجاور از جمله اسلاتهای DIMM منتقل شده و دمای ماژولهای حافظه را بالا میبرد. این افزایش دما میتواند نرخ خطاهای تصحیحپذیر (CE) را افزایش داده و در بلندمدت به خرابی داده منجر شود.
۱۰. هر چند وقت یکبار باید هیتسینک 795235-B21 را تمیز و خمیر آن را تعویض کرد؟
بسته به شرایط محیطی دیتاسنتر، تمیزکاری فینها با هوای فشرده هر ۶ تا ۱۲ ماه یکبار توصیه میشود. تعویض خمیر حرارتی نیز معمولاً هر ۲ تا ۳ سال یکبار یا در صورت مشاهده افزایش تدریجی دمای CPU در iLO ضروری است.
–
جمعبندی
هیتسینک سرور HPE DL360 G9 با پارت نامبر 795235-B21 یک راهحل خنککننده حرفهای، قدرتمند و قابل اعتماد برای مدیریت حرارت در یکی از پرکاربردترین سرورهای رکمونت سازمانی است. این قطعه با طراحی مهندسیشده، استفاده از مواد با کیفیت و تمرکز ویژه بر دفع گرمای پردازندههای پرمصرف (۱۳۵ وات و بالاتر)، نقشی کلیدی در تضمین پایداری، افزایش طول عمر قطعات و کاهش هزینههای عملیاتی سرورهای DL360 G9 ایفا میکند. انعطافپذیری آن برای استفاده در سناریوهای مختلف، از مجازیسازی سنگین گرفته تا بهینهسازی مصرف انرژی، نشاندهنده یک طراحی هوشمندانه و همهجانبه است. برای سازمانهایی که پایداری و عملکرد بیوقفه زیرساختهای فناوری اطلاعات برایشان در اولویت قرار دارد، انتخاب این هیتسینک یک تصمیم استراتژیک و سرمایهگذاری هوشمندانه برای تضمین سلامت و کارایی بلندمدت سرورهای HPE DL360 G9 محسوب میشود.
–
–
