هیت سینک سرور HPE DL380 G9 با پارت نامبر 747608-001

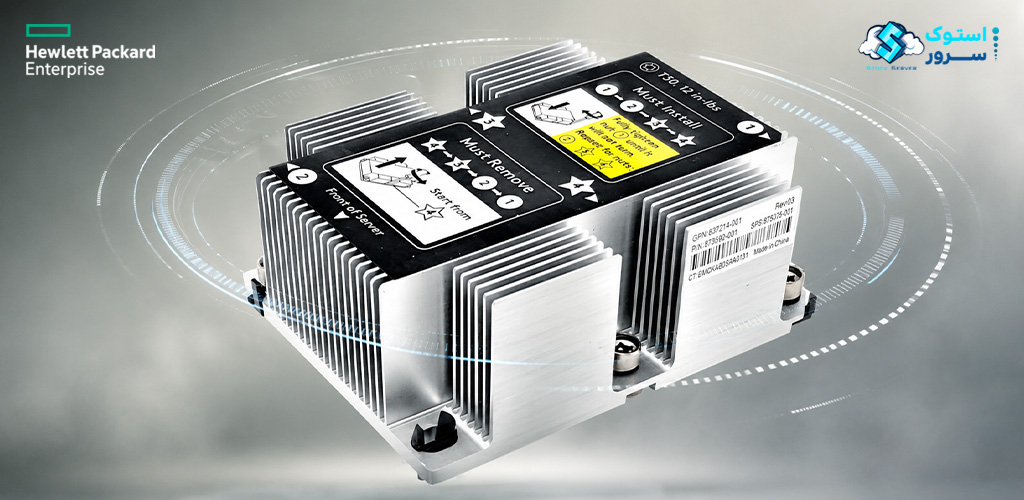

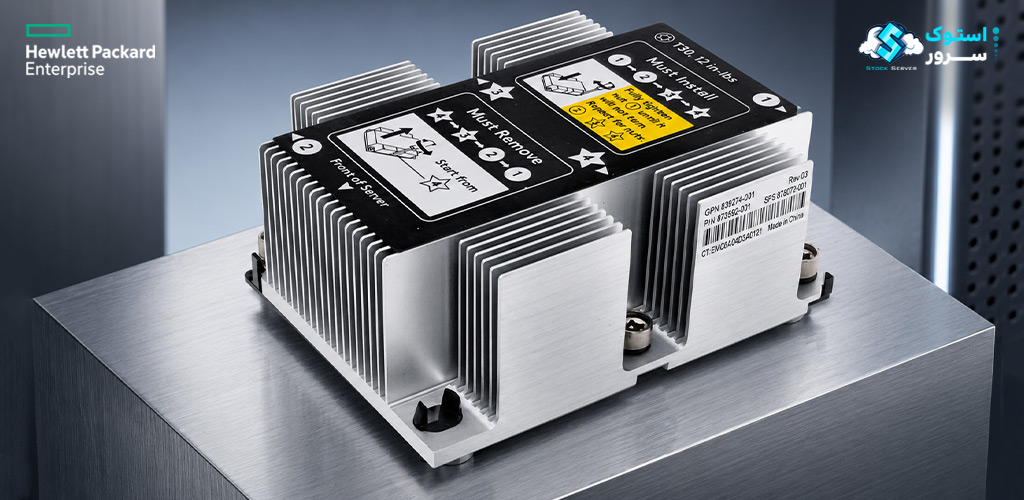

هیتسینک سرور HPE DL380 Gen10 مدل 875070-001 یکی از قطعات اساسی در مدیریت حرارتی سرورهای نسل دهم HPE بهشمار میرود. این قطعه که با نام Standard Heatsink نیز شناخته میشود، بهطور اختصاصی برای دفع گرمای پردازندههای Intel Xeon Scalable نسل اول و دوم طراحی شده و قادر است توان حرارتی متعارف پردازندهها تا حدود ۱۳۰ وات را بهطور مؤثر کنترل کند.
این هیتسینک با ساختار آلومینیومی و طراحی دقیق خود، وظیفه دارد حرارت تولیدشده توسط پردازنده را بهسرعت جذب کرده و آن را در مسیر جریان هوای داخلی سرور پخش کند. هماهنگی کامل آن با شاسی DL380 Gen10 باعث میشود نصب بدون نیاز به تغییر انجام شود و هیچ تداخلی با ماژولهای RAM یا کارتهای توسعه بهوجود نیاید. پرههای هیتسینک بهگونهای طراحی شدهاند که عبور جریان هوا به بهترین شکل ممکن انجام شود و سیستم بتواند دما را در محدودهای ایمن حفظ کند.
با توجه به ماهیت کاری سرورها که اغلب بهصورت مداوم و شبانهروزی فعالیت میکنند، کارایی هیتسینک تأثیر مستقیمی بر پایداری پردازنده و جلوگیری از افزایش بیش از حد دما دارد. مدل 875070-001 برای کاربردهایی که از پردازندههای با توان حرارتی پایین تا متوسط استفاده میکنند گزینهای مطمئن و اقتصادی محسوب میشود و میتواند از بروز Thermal Throttling جلوگیری کرده و طول عمر CPU و مادربرد را افزایش دهد.
–
نقش خنکسازی در معماری سرورهای DL380 G10
معماری حرارتی سرور DL380 G10 بر پایه یک اصل ساده اما حیاتی بنا شده است: تبدیل انرژی الکتریکی به گرما در پردازنده اجتنابناپذیر است و مدیریت آن، مرز بین پایداری و فروپاشی سیستم را تعیین میکند. در قلب سرور DL380 G10، پردازندههای Intel Xeon Scalable با توان طراحی حرارتی (TDP) از ۸۵ تا ۲۰۵ وات قرار دارند که اگر گرمای آنها بهسرعت دفع نشود، ظرف چند ثانیه دمای هستهها را به فراتر از آستانه بحرانی (Tjunction Max) میرسانند.
هیتسینک 875070-001 بهعنوان یک راهحل خنککننده استاندارد (Standard Efficiency)، نقش سپر دفاعی اولیه را در برابر این تهدید حرارتی ایفا میکند. این قطعه با ایجاد مسیری کممقاومت برای انتقال گرما از سطح پخشکننده حرارت (IHS) پردازنده به جریان هوای داخل شاسی، تضمین میکند که پردازندههای سرور DL380 G10 حتی تحت بارهای پردازشی مستمر نیز در محدوده دمایی ایمن باقی بمانند. اهمیت این نقش وقتی آشکار میشود که بدانیم سنسورهای حرارتی متعدد تعبیهشده در سرور DL380 G10، هرگونه نقص در انتقال حرارت را فوراً به کنترلکننده مدیریتی iLO 5 گزارش میدهند و میتوانند به افزایش ناگهانی دور فنها یا حتی خاموشی اضطراری سیستم منجر شوند. هیتسینک 875070-001 با طراحی استاندارد خود، این اطمینان را میدهد که سناریوهای پردازشی رایج در سازمانها، از مجازیسازی میانرده گرفته تا پایگاههای داده و سرورهای فایل، بدون هیچگونه محدودیت حرارتی اجرا شوند.
–
مهندسی مواد و ساختار فیزیکی

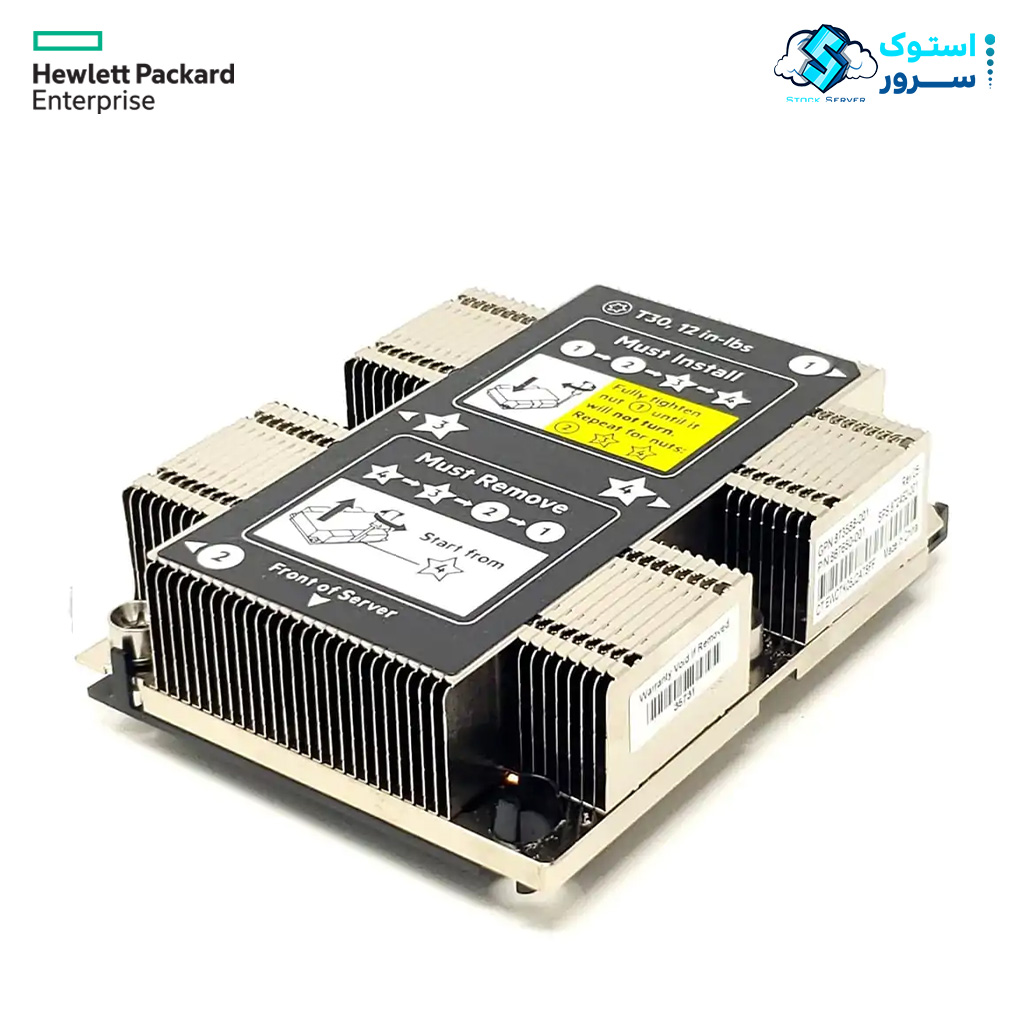

ساختار فیزیکی هیتسینک 875070-001 حاصل یک مهندسی دقیق است که در آن انتخاب مواد و طراحی ابعاد، همگی در خدمت بهینهسازی انتقال حرارت قرار دارند. برخلاف مدل High Performance که از ساختار هیبریدی مس و آلومینیوم با لولههای حرارتی (Heat Pipes) بهره میبرد، نسخه استاندارد 875070-001 از آلیاژ آلومینیوم با کیفیت بالا ساخته شده است. این انتخاب مواد، مصالحهای هوشمندانه میان کارایی حرارتی و هزینه ساخت است. مشخصات فیزیکی و طراحی این هیتسینک را میتوان در موارد زیر خلاصه کرد:
مشخصات فیزیکی هیت سینک HPE DL380 G10
جنس بدنه
آلیاژ آلومینیوم با ضریب هدایت حرارتی حدود ۲۰۵ تا ۲۳۷ وات بر متر-کلوین که ضمن ارائه قابلیت انتقال حرارت مطلوب، وزن بسیار کمی (حدود ۳۰۰ تا ۳۵۰ گرم) دارد و فشار مکانیکی اضافی به سوکت پردازنده وارد نمیکند.
مکانیزم نصب

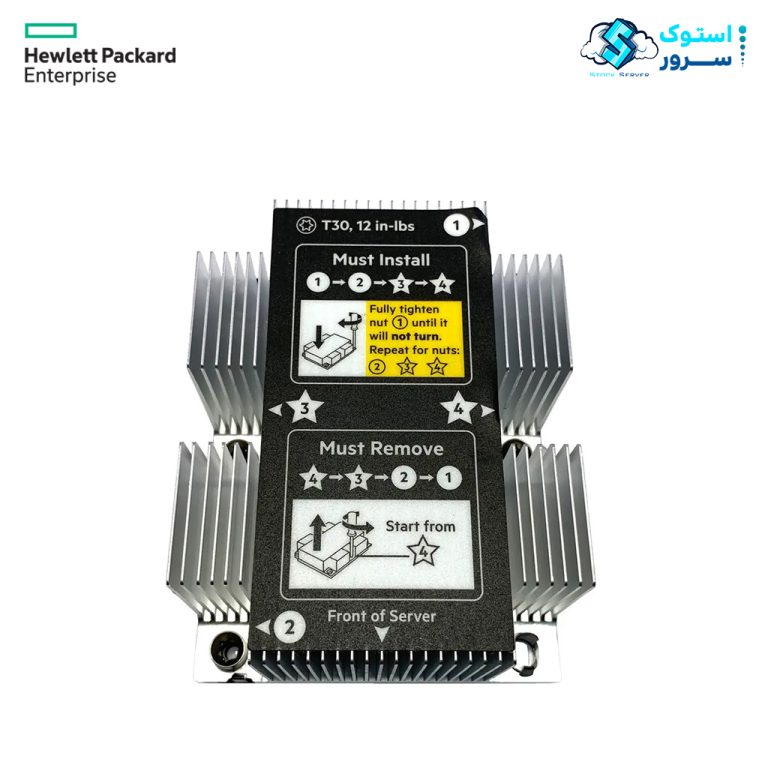

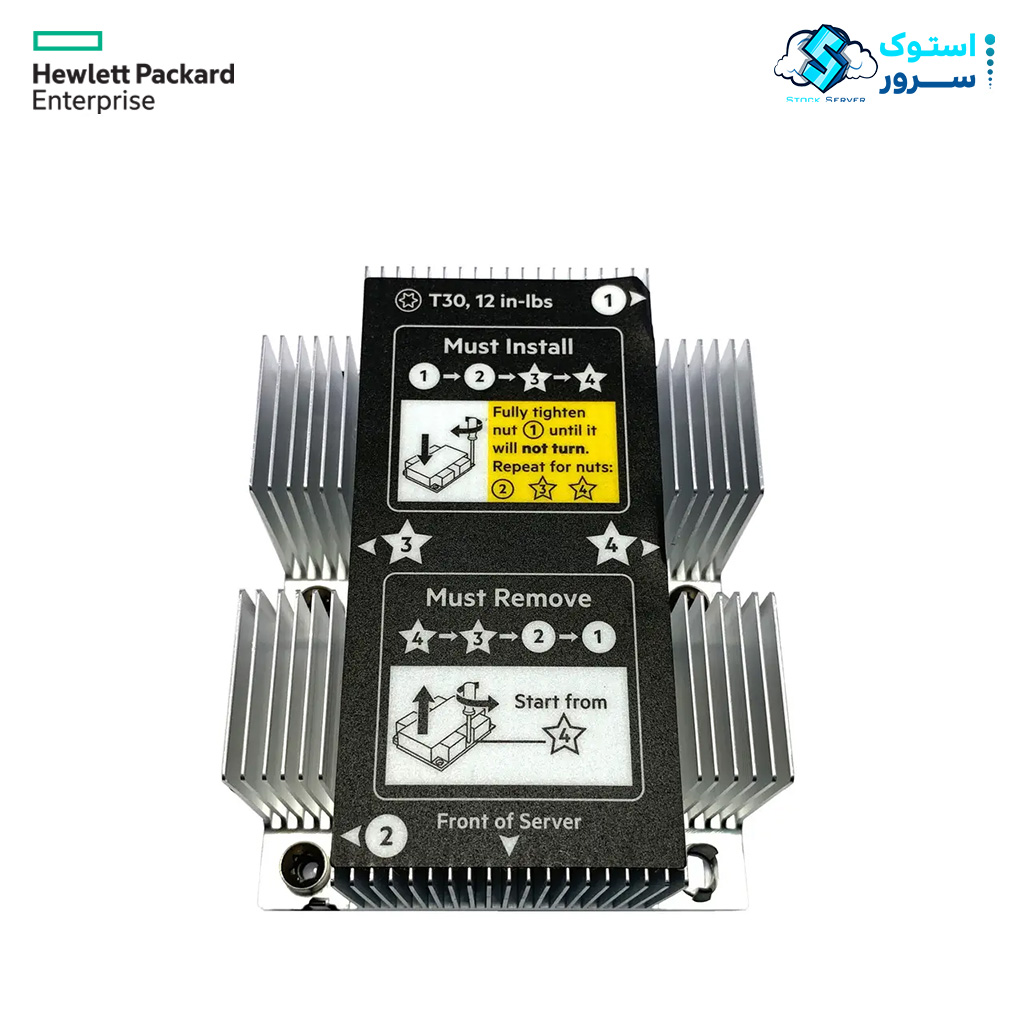

از نوع Screw-Down با پیچهای فنردار است که با الگوی سفتکردن ضربدری (Cross Pattern)، فشار یکنواخت و کنترلشدهای در تمام سطح پردازنده اعمال کرده و از ایجاد فاصله هوایی (Air Gap) جلوگیری میکند.
طراحی پرهها (Fin Design)
گام و ضخامت پرهها براساس اصول دینامیک سیالات محاسباتی (CFD) بهینهسازی شده تا حداکثر سطح تماس با هوا ایجاد شود، در حالی که کمترین مقاومت استاتیکی را در برابر جریان هوای فنهای Hot-Plug سرور DL380 G10 ایجاد کند.
وضعیت خمیر حرارتی
این قطعه فاقد خمیر حرارتی پیشاعمالشده است و هنگام نصب باید یک لایه نازک و یکنواخت از خمیر سیلیکون با کیفیت (حداقل ۶ W/mK) بهصورت دستی اعمال شود.
–
سازگاری و معماری سوکت
هیتسینک 875070-001 بهطور اختصاصی برای سوکت LGA 3647 طراحی شده است که بستر اصلی پردازندههای Intel Xeon Scalable نسل اول (Skylake-SP) و نسل دوم (Cascade Lake-SP) در سرورهای HPE ProLiant DL380 G10 به شمار میرود. این سازگاری، طیف گستردهای از پردازندهها را پوشش میدهد: از مدلهای اقتصادی Xeon Silver با TDP حدود ۸۵ وات گرفته تا پردازندههای قدرتمندتر Xeon Gold با TDP تا ۱۳۰ وات.
نکته کلیدی در درک سازگاری این قطعه، تمایز میان مدل Standard Efficiency و High Performance است. در مستندات فنی HPE، 875070-001 بهعنوان یک هیتسینک استاندارد با توان پشتیبانی حداکثر ۱۳۰ وات تعریف شده است. این بدان معناست که برای پردازندههای با TDP بالاتر (مانند Xeon Gold 6200+ یا Xeon Platinum با TDP ۱۵۰ وات و بیشتر)، استفاده از مدل High Performance با پارت نامبر 875071-001 الزامی است.
بهکارگیری هیتسینک استاندارد 875070-001 برای یک پردازنده High-TDP در سرور DL380 G10، میتواند به Throttling (کاهش فرکانس کاری) و در نهایت خاموشی اضطراری سیستم منجر شود. همچنین باید در نظر داشت که این قطعه منحصراً برای سرورهای DL380 G10 و DL380P G10 طراحی شده و نصب آن در سرورهای 1U مانند DL360 G10 به دلیل محدودیت ارتفاعی شاسی امکانپذیر نیست.
–
عملکرد حرارتی در بارهای کاری سنگین
عملکرد یک هیتسینک را میتوان با معیارهای مختلفی سنجید، اما مهمترین شاخص، توانایی آن در حفظ دمای پردازنده زیر آستانه Throttling در شرایط بار واقعی است. در تستهای عملی، هیتسینک 875070-001 در سرور DL380 G10 عملکرد بسیار قابل قبولی برای پردازندههای کلاس استاندارد خود ارائه میدهد. طراحی Passive این قطعه به این معناست که کارایی آن کاملاً به جریان هوای تولیدشده توسط فنهای سیستم وابسته است. در سرور DL380 G10، این جریان هوا توسط فنهای Hot-Plug با قابلیت تنظیم دور خودکار از طریق iLO 5 مدیریت میشود. الگوریتم کنترل حرارتی iLO 5 بهطور مداوم دمای پردازنده را از طریق سنسورهای مسیرهای مختلف رصد کرده و در صورت نیاز، دور فنها را افزایش میدهد.
یک هیتسینک کارآمد مانند 875070-001 به iLO 5 امکان میدهد که در بارهای کاری نرمال، فنها را در دور پایینتری نگه دارد. این ویژگی مستقیماً به کاهش مصرف برق، کاهش نویز صوتی و افزایش طول عمر بلبرینگ فنها منجر میشود. پرههای بهینهشده 875070-001 جریان هوا را بدون ایجاد تلاطم اضافی از میان خود عبور میدهند، بهگونهای که توزیع دما در سطح پردازنده کاملاً یکنواخت باقی میماند. این یکنواختی حرارتی، از تشکیل نقاط داغ (Hot Spots) روی Die پردازنده جلوگیری کرده و تضمین میکند که تمام هستههای پردازشی قادر به دستیابی به حداکثر فرکانس توربو (Turbo Boost) باشند. در مجموع، این عملکرد حرارتی، پایداری سرویسهای در حال اجرا روی سرور DL380 G10 را حتی در شرایط بار کاری طولانیمدت تضمین میکند.
–
ملاحظات طراحی برای دیتاسنترهای مدرن
هیتسینک 875070-001 با در نظر گرفتن نیازهای دیتاسنترهای مدرن طراحی شده است. در مراکز داده امروزی، چگالی توان (Power Density) بهطور مداوم در حال افزایش است و مدیریت حرارت به یکی از بزرگترین چالشها تبدیل شده است. این هیتسینک با طراحی Passive خود، هیچ نقطه خرابی مکانیکی اضافی (مانند فن اختصاصی) به سرور DL380 G10 اضافه نمیکند و قابلیت اطمینان کلی سیستم را افزایش میدهد. طراحی پیچی (Screw-Down) آن تضمین میکند که قطعه در برابر لرزشهای احتمالی در محیط دیتاسنتر، همواره محکم و ایمن باقی بماند.
ابعاد دقیقاً مهندسیشده 875070-001 باعث میشود که این قطعه فضای داخلی شاسی 2U را بهصورت بهینه اشغال کرده و مانعی در مسیر جریان هوای کلی سرور ایجاد نکند. این امر بهویژه در دیتاسنترهایی که از راهروهای سرد و گرم (Hot/Cold Aisle) برای بهینهسازی بازدهی سرمایش استفاده میکنند، اهمیت بالایی دارد. همچنین، وزن سبک این هیتسینک (حدود ۳۰۰ گرم) فشاری بر مادربرد و سوکت پردازنده وارد نمیکند که این موضوع در حمل و نقل و نصب سرورها یک مزیت محسوب میشود.
–
مزایای رقابتی و تأثیر بر هزینههای عملیاتی
انتخاب هیتسینک اورجینال 875070-001 نسبت به نمونههای متفرقه (Third-Party)، مزایای رقابتی قابل توجهی به همراه دارد. این مزایا فراتر از یک قطعه ساده بوده و میتوانند تأثیر مستقیمی بر هزینههای عملیاتی و پایداری بلندمدت سرور DL380 G10 داشته باشند. مهمترین این مزایا عبارتاند از:
| سازگاری ۱۰۰٪ و کیفیت تضمینشده | افزایش طول عمر پردازنده |
| جلوگیری از توقفهای پرهزینه | ارزش اقتصادی بلندمدت |
–
سازگاری ۱۰۰٪ و کیفیت تضمینشده
این قطعه دقیقاً مطابق با استانداردهای مهندسی HPE ساخته شده و ابعاد فیزیکی، الگوی جریان هوا، فشار تماس با پردازنده و ادغام با سیستمهای مانیتورینگ iLO 5 در آن کاملاً رعایت شده است. نمونههای غیراصل ممکن است ظاهر مشابهی داشته باشند، اما به دلیل استفاده از مواد اولیه نامرغوب، عدم دقت در ساخت پرهها و سطح تماس غیرصیقلی، مقاومت حرارتی بالاتری دارند و عملکرد خنکسازی را بهشدت کاهش میدهند.
افزایش طول عمر پردازنده
یک هیتسینک کارآمد با کاهش دمای کاری، طول عمر مفید CPU را بهطور محسوسی افزایش میدهد. طبق مدلهای مهندسی قابلیت اطمینان، کاهش هر ۱۰ درجه سانتیگراد دمای کاری یک قطعه الکترونیکی میتواند نرخ خرابی آن را تا ۵۰٪ کاهش دهد که این امر مستقیماً هزینههای تعمیر و نگهداری را کاهش میدهد.
جلوگیری از توقفهای پرهزینه
با تضمین پایداری حرارتی، این هیتسینک از بروز Throttling و خاموشیهای ناگهانی که میتوانند به از دست رفتن دادهها و توقف سرویس (Downtime) منجر شوند، جلوگیری میکند.
ارزش اقتصادی بلندمدت
اگرچه قیمت اولیه یک هیتسینک اورجینال ممکن است اندکی بالاتر از نمونههای متفرقه باشد، اما هزینههای ناشی از خرابی زودهنگام قطعات گرانقیمتی مانند CPU یا مادربرد، این اختلاف را کاملاً توجیهپذیر میسازد و در بلندمدت، سرمایهگذاری هوشمندانهای محسوب میشود.
–
سوالات متداول
۱. محدودیت دقیق TDP در هیتسینک استاندارد 875070-001 برای سرور DL380 G10 چیست؟
این مدل برای پردازندههای Intel Xeon Scalable با حداکثر توان طراحی حرارتی ۱۳۰ وات بهینهسازی شده است. استفاده از آن روی CPUهایی با TDP بالاتر (مانند Xeon Gold 6200+ یا Platinum) باعث میشود هیتسینک نتواند گرما را بهموقع دفع کند و منجر به Throttling و هشدار Thermal Degradation در iLO 5 شود.
۲. تفاوت طراحی 875070-001 با مدل High Performance (875071-001) در چیست؟
مدل استاندارد 875070-001 صرفاً از آلیاژ آلومینیوم یکپارچه ساخته شده و فاقد لولههای حرارتی (Heat Pipes) است، در حالی که نسخه High Performance از پایه مسی، لولههای حرارتی و فینهای متراکمتر برای دفع گرمای CPUهای با TDP بالای ۱۳۰ وات بهره میبرد. این تفاوت ساختاری، مقاومت حرارتی مدل استاندارد را بالاتر برده و آن را برای توانهای پایینتر مناسب ساخته است.
۳. آیا 875070-001 با هر دو نسل اول و دوم پردازندههای Xeon Scalable در DL380 G10 سازگار است؟
بله، این هیتسینک برای سوکت LGA 3647 طراحی شده که بین نسل اول (Skylake-SP) و نسل دوم (Cascade Lake-SP) مشترک است. بنابراین میتوان آن را بدون هیچ مشکلی روی هر دو نسل نصب کرد، بهشرطی که TDP پردازنده از ۱۳۰ وات فراتر نرود.
۴. چرا این مدل فقط از آلومینیوم ساخته شده و پایه مسی ندارد؟
در طراحی 875070-001، برای کاهش وزن، هزینه و سادگی ساخت از آلومینیوم با رسانایی بالا استفاده شده که برای دفع گرمای CPUهای میانرده کاملاً کافی است. نبود پایه مسی در این کلاس توانی تأثیر منفی محسوسی بر عملکرد ندارد، اما در مدلهای High Performance برای غلبه بر شار حرارتی بالاتر، هسته مسی الزامی میشود.
۵. اگر پس از نصب 875070-001 دمای پردازنده در iLO 5 غیرعادی بالا بود، چه مواردی را باید بررسی کرد؟
ابتدا مطمئن شوید که پیچها بهصورت ضربدری و با گشتاور یکنواخت سفت شدهاند و خمیر سیلیکون بهطور نازک و یکدست اعمال شده است. سپس وجود برچسب محافظ روی پایه هیتسینک، جهت صحیح نصب، و عدم انسداد فینها با گرد و غبار را بررسی کنید.
۶. آیا میتوان از این هیتسینک در سرور DL360 G10 نیز استفاده کرد؟
خیر، 875070-001 منحصراً برای شاسی 2U سرور DL380 G10 طراحی شده و ارتفاع فینهای آن متناسب با فضای داخلی این شاسی است. نصب آن در شاسی 1U سرور DL360 G10 با درب برخورد کرده و فشار مخربی به سوکت و مادربرد وارد میکند.
۷. چرا HPE در سرور DL380 G10 دو نوع هیتسینک استاندارد و High Performance ارائه میدهد؟
این استراتژی به مشتریان اجازه میدهد تا هزینه خنکسازی را متناسب با توان پردازنده انتخابی خود بهینهسازی کنند. برای پردازندههای کممصرفتر، مدل استاندارد 875070-001 کاملاً کافی و مقرونبهصرفه است، در حالی که برای CPUهای پرچمدار، مدل High Performance از بروز گلوگاه حرارتی جلوگیری میکند.
۸. وزن نسبتاً سبک 875070-001 چه مزیتی در طراحی سرور DL380 G10 دارد؟
وزن حدود ۳۰۰ گرمی این هیتسینک، فشار مکانیکی کمی به مادربرد و سوکت LGA 3647 در حین حمل و نقل و لرزشهای دیتاسنتر وارد میکند. این ویژگی در کنار ابعاد فشرده، احتمال آسیب به پینهای سوکت یا ترک خوردن اتصالات لحیمکاری در بلندمدت را کاهش میدهد.
۹. آیا 875070-001 در پیکربندیهای دو پردازنده (Dual CPU) نیز عملکرد یکسانی دارد؟
بله، اما باید توجه داشت که در حالت Dual CPU، پردازنده دوم هوای کمی گرمتر دریافت میکند. اگر هر دو پردازنده TDP زیر ۱۳۰ وات داشته باشند، این هیتسینک روی هر دو سوکت عملکرد رضایتبخشی دارد، اما در صورت نزدیک بودن به مرز ۱۳۰ وات، بهتر است از مدل High Performance برای CPU دوم استفاده شود.
۱۰. چه عواملی باعث کاهش تدریجی راندمان 875070-001 در طول زمان میشود؟
تجمع گرد و غبار در فینها، خشک شدن و ترک خوردن خمیر حرارتی، و اکسیداسیون تدریجی سطح پایه آلومینیومی از عوامل اصلی کاهش راندمان هستند. سرویس دورهای (تمیزکاری با هوای فشرده و تعویض خمیر هر ۲-۳ سال) برای حفظ عملکرد اولیه این هیتسینک در سرور DL380 G10 ضروری است.
–
جمعبندی و چشمانداز
هیتسینک سرور HPE DL380 G10 با پارت نامبر 875070-001، یک راهحل خنککننده استاندارد، کارآمد و مقرونبهصرفه برای مدیریت حرارت در سرورهای نسل دهم HPE است. این قطعه با طراحی مهندسیشده و استفاده از آلیاژ آلومینیوم با کیفیت، وظیفه حیاتی دفع گرما از پردازندههای Intel Xeon Scalable در توانهای حرارتی متعارف را بر عهده دارد. سازگاری کامل آن با سوکت LGA 3647 و ادغام بینقص با سیستمهای مدیریت حرارتی iLO 5، این اطمینان را میدهد که سرور DL380 G10 حتی در سنگینترین بارهای کاری نیز پایدار و قدرتمند باقی بماند.
با توجه به روند صعودی چگالی توان در دیتاسنترهای مدرن، انتخاب یک هیتسینک مناسب و اورجینال، نقشی کلیدی در تضمین پایداری زیرساختهای فناوری اطلاعات ایفا میکند. هیتسینک 875070-001 با ایجاد تعادل میان قیمت، کارایی و قابلیت اطمینان، گزینهای ایدهآل برای طیف گستردهای از کاربردهای سازمانی در بستر سرورهای HPE DL380 G10 محسوب میشود.
–
–
