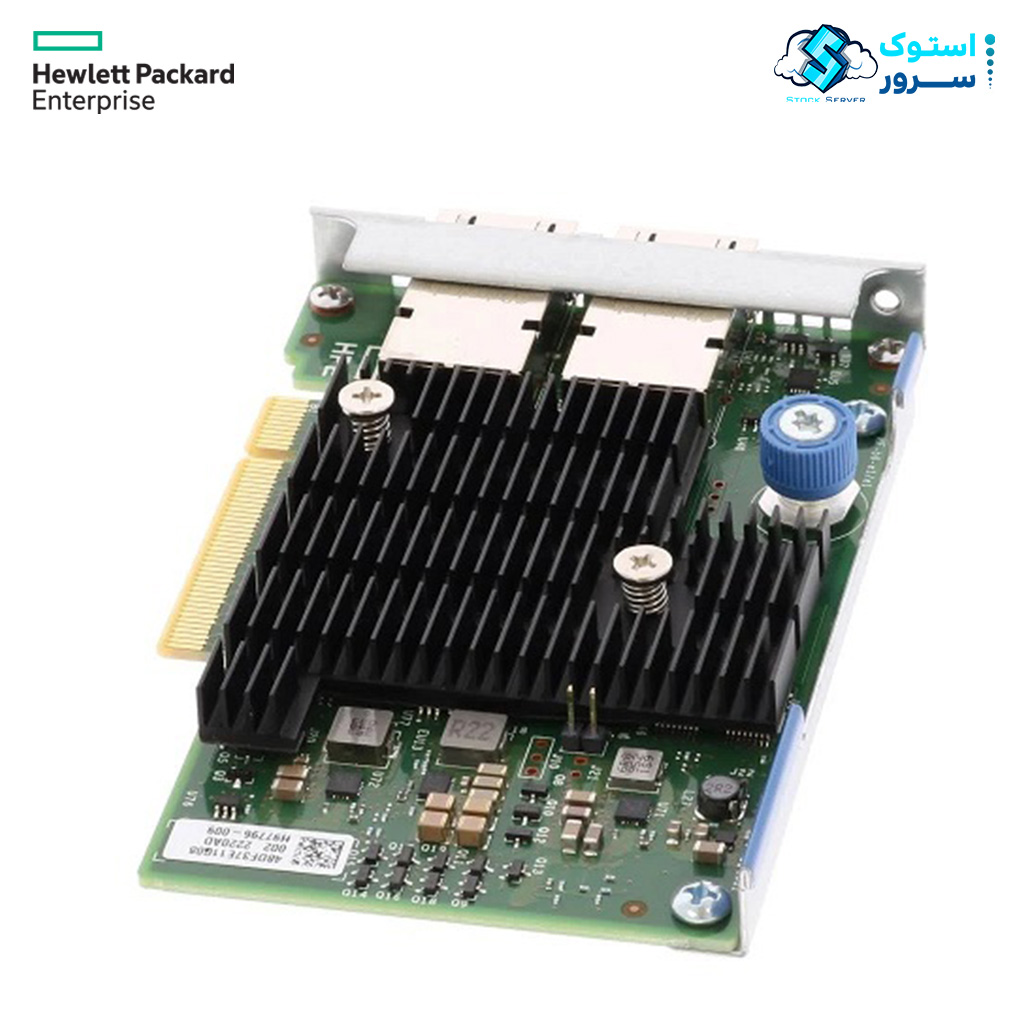

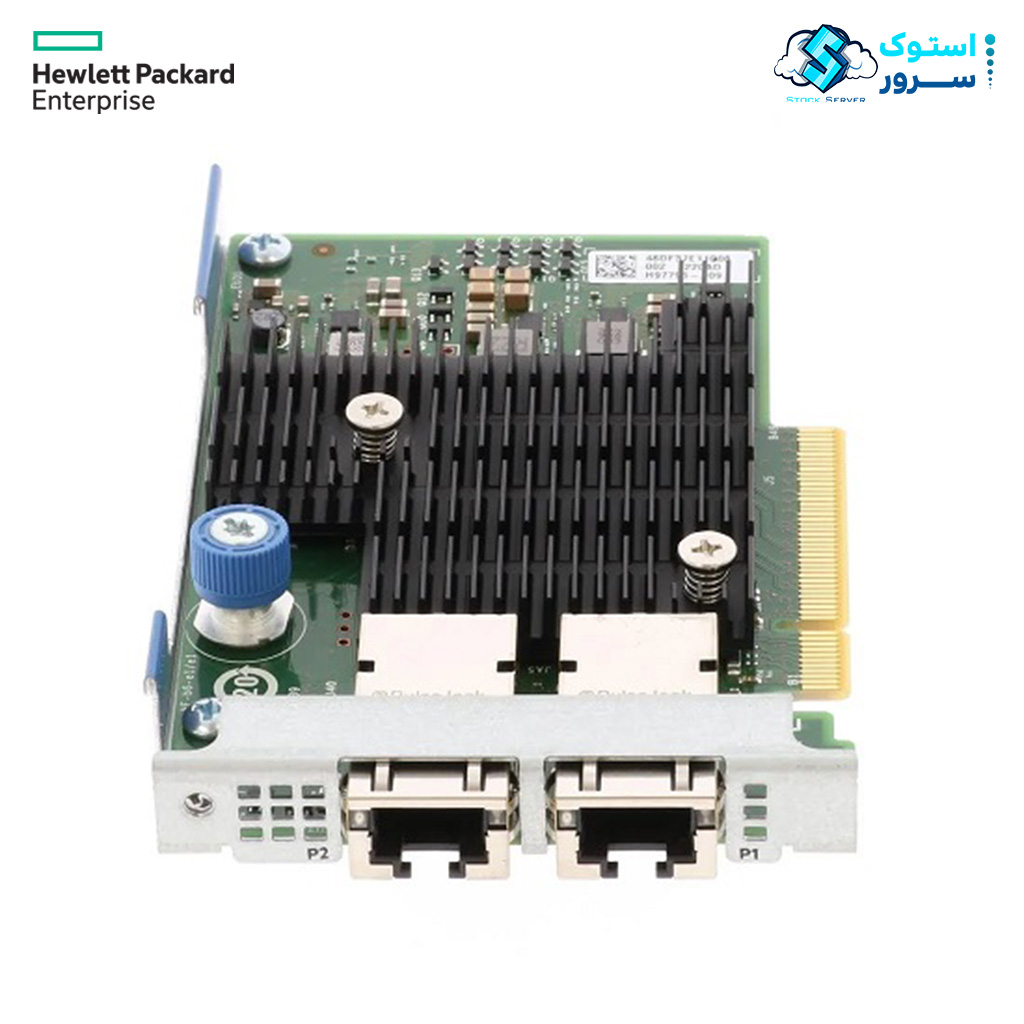

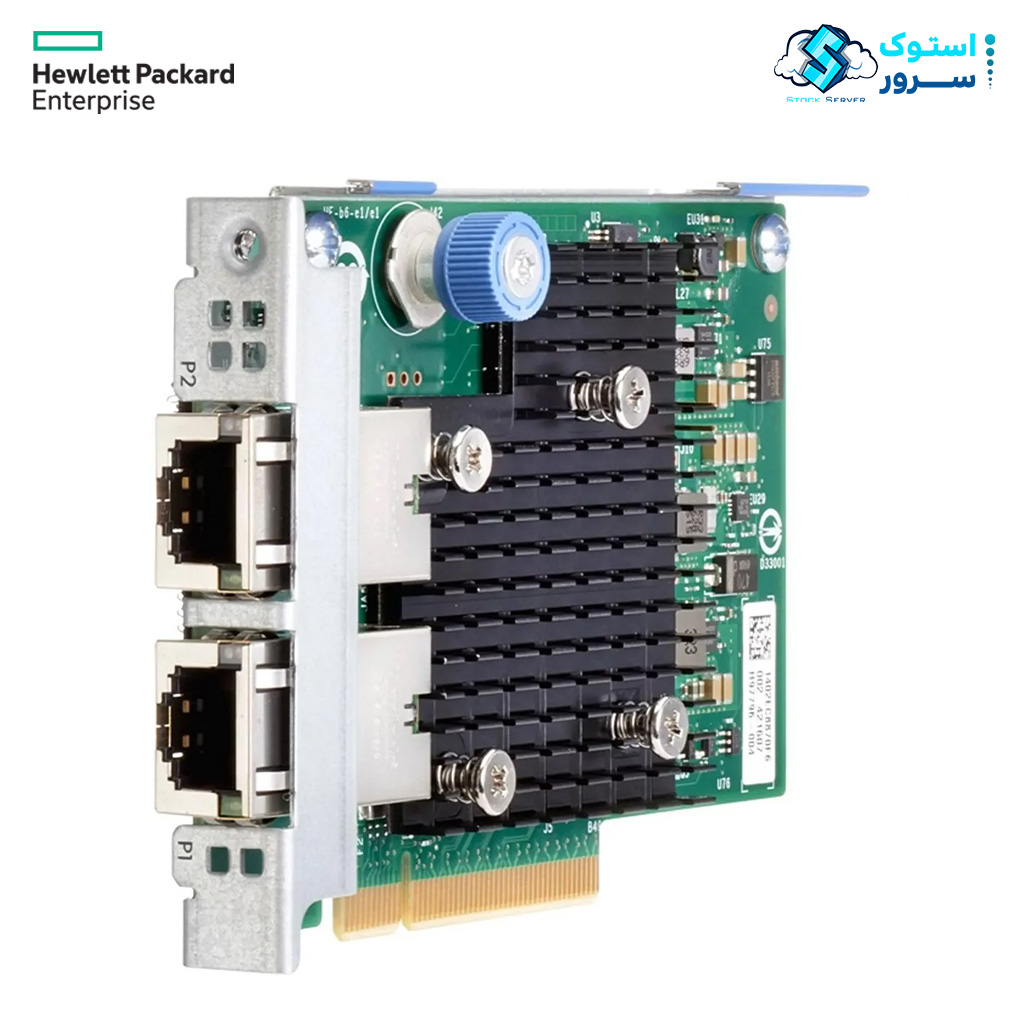

کارت شبکه HPE Ethernet 10Gb 2-port 562FLR-T Adapter 817745-B21

–

کارت شبکه HPE Ethernet 10Gb 2-port 562FLR-T Adapter 817745-B21

–

مقدمه: جهش از ۱ گیگابیت به ۱۰ گیگابیت با کمترین هزینه و مصرف انرژی

–

در عصری که پهنای باند به اکسیژن دیتاسنترها تبدیل شده، آیا هنوز هم می‌توان با بودجه‌ای محدود و بدون بازسازی گسترده زیرساخت، به دنیای اترنت ۱۰ گیگابیتی قدم گذاشت؟ کارت شبکه HPE Ethernet 10Gb 2-port 562FLR-T Adapter با شماره قطعه 817745-B21 پاسخی قاطع به این پرسش است. این آداپتور که برای سرورهای نسل دهم HPE ProLiant طراحی شده، پلی هوشمندانه میان زیرساخت‌های قدیمی 1GBASE-T و نیازهای مدرن ۱۰ گیگابیتی ایجاد می‌کند. کمپانی HPE این محصول را با شعار “راهی ساده برای مهاجرت به دیتاسنتر ۱۰ گیگابیتی با هزینه و مصرف برق پایین” معرفی کرده است； این آداپتور با بهره‌گیری از کنترلر Intel X550-AT2 و فرم‌فاکتور FlexibleLOM، نه‌تنها پهنای باند ۴۰ گیگابیت بر ثانیه تجمعی را ارائه می‌دهد، بلکه با قابلیت‌های پیشرفته Offloading و مجازی‌سازی، CPU سرور را برای وظایف حیاتی‌تر آزاد می‌کند. در این بررسی، خواهیم دید چگونه 562FLR-T توانسته است تعادلی مثال‌زدنی میان قیمت، کارایی، مصرف انرژی و انعطاف‌پذیری برقرار کند.

–

مشخصات فنی: کنترلر Intel X550-AT2 و توان عملیاتی ۴۰ گیگابیت بر ثانیه

–

قلب تپنده کارت 562FLR-T، کنترلر Intel X550-AT2 است—تراشه‌ای که به طور خاص برای ارائه کارایی بالا همراه با مصرف بهینه انرژی در اتصالات 10GBASE-T طراحی شده است. این کنترلر یک راه‌حل تک‌تراشه‌ای (Single-Chip Solution) است که دو پورت RJ-45 با استاندارد 10GBASE-T را مدیریت می‌کند. هر پورت در حالت Full-Duplex قادر به انتقال ۲۰ گیگابیت بر ثانیه (۱۰ گیگابیت ارسال + ۱۰ گیگابیت دریافت) است و مجموع پهنای باند تجمعی دوطرفه این آداپتور به ۴۰ گیگابیت بر ثانیه می‌رسد. این پهنای باند عظیم، 562FLR-T را برای بارهای کاری سنگینی مانند مجازی‌سازی، ذخیره‌سازی تحت شبکه، و محاسبات با کارایی بالا (HPC) آماده می‌کند.

رابط ارتباطی این کارت با مادربرد سرور از طریق PCI Express 3.0 x4 برقرار می‌شود. نکته ظریف مهندسی در این طراحی آن است که پهنای باند PCIe 3.0 x4—حدود ۴ گیگابایت بر ثانیه (معادل ۳۲ گیگابیت بر ثانیه) در هر جهت—کاملاً با نیازهای دو پورت ۱۰ گیگابیتی Full-Duplex مطابقت دارد. این کارت همچنین با ۱۲۰ مگابایت حافظه Flash onboard عرضه می‌شود که امکان به‌روزرسانی Firmware و ذخیره‌سازی تنظیمات را فراهم می‌کند.

یکی از برجسته‌ترین مزایای 562FLR-T، پشتیبانی از کابل‌های مسی CAT 6A تا مسافت ۱۰۰ متر است. به این ترتیب، سازمان‌ها می‌توانند بدون نیاز به سرمایه‌گذاری هنگفت روی فیبر نوری یا تعویض کابل‌کشی‌های موجود، شبکه خود را به ۱۰ گیگابیت ارتقا دهند. این آداپتور همچنین با کابل‌های CAT 5e و CAT 6 برای سرعت‌های پایین‌تر (۱ گیگابیت) نیز کاملاً سازگار است و قابلیت Auto-Negotiation آن، مسیر مهاجرت تدریجی از زیرساخت‌های قدیمی را بدون هیچ‌گونه وقفه در سرویس‌دهی هموار می‌کند.

ابعاد فیزیکی این کارت FlexibleLOM (۹.۵۰ اینچ ارتفاع) و وزن آن حدود ۱۴۰ گرم است. مصرف انرژی 562FLR-T یکی از نقاط قوت اصلی آن است: تنها ۱۰.۵ وات به صورت Typical و حداکثر ۱۴.۵ وات در بار کامل. این مصرف پایین، نتیجه مستقیم معماری کم‌مصرف Intel X550 و بهینه‌سازی‌های انجام‌شده توسط HPE است که آن را برای دیتاسنترهای با چگالی بالا که در آن‌ها مصرف برق و سرمایش از دغدغه‌های اصلی است، به گزینه‌ای ایده‌آل تبدیل می‌کند. محدوده دمای عملیاتی این آداپتور از ۵ تا ۶۰ درجه سانتی‌گراد و رطوبت نسبی ۸ تا ۹۰ درصد (غیرمتراکم) است.

–

فناوری FlexibleLOM: آزادسازی اسلات‌های PCIe برای آینده

–

مهم‌ترین وجه تمایز 562FLR-T نسبت به کارت‌های شبکه PCIe استاندارد، بهره‌گیری آن از فرم‌فاکتور اختصاصی FlexibleLOM (مخفف LAN on Motherboard) است. این فناوری یک اسلات ویژه روی مادربرد سرورهای HPE ProLiant فراهم می‌کند که صرفاً برای کارت‌های شبکه طراحی شده است. مزایای این طراحی را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

مجازی‌سازی و توزیع هوشمند ترافیک

–

در دیتاسنترهای امروزی که مجازی‌سازی به استاندارد طلایی تبدیل شده، 562FLR-T با مجموعه‌ای کامل از قابلیت‌های مجازی‌سازی عرضه می‌شود. این کارت از VMware NetQueue و Microsoft VMQ پشتیبانی می‌کند که با ایجاد صف‌های پردازشی مجزا برای هر ماشین مجازی، ترافیک را به صورت هوشمند توزیع کرده و کارایی را بهبود می‌بخشند. علاوه بر این، 562FLR-T از استانداردهای IEEE برای VLAN Tagging، QoS (IEEE 802.1p)، و Link Aggregation پشتیبانی می‌کند. قابلیت‌های TLS Crypto Offload و IPsec نیز امنیت داده‌های در حال انتقال را بدون تحمیل بار اضافی بر CPU تضمین می‌کنند.

–

تکامل مهندسی: از X550-AT2 تا BCM57416

–

نکته جالب در مورد 562FLR-T، هم‌زیستی دو کنترلر مختلف از دو سازنده مطرح—Intel و Broadcom—در یک خانواده از کارت‌های شبکه FlexibleLOM است. مدل پارت نامبر 817745-B21 از کنترلر Intel X550-AT2 بهره می‌برد که تمرکز آن بر کارایی بالا، مصرف انرژی پایین، و قابلیت‌های Offloading پیشرفته است. در مقابل، HPE مدل‌های مبتنی بر Broadcom BCM57416 را نیز عرضه کرده که مشخصات مشابهی دارند اما از فناوری TruFlow Broadcom برای پردازش هوشمند جریان‌ها و RoCE v2 پشتیبانی می‌کنند. این رقابت بین Intel و Broadcom در قلب سرورهای HPE، به معنای حق انتخاب بیشتر برای مشتریان است. هر دو کنترلر از SR-IOV، Tunnel Offload، NPAR، و DPDK پشتیبانی می‌کنند، اما انتخاب میان آن‌ها می‌تواند بر اساس نیازهای خاص هر دیتاسنتر (مانند پشتیبانی از RoCE v2 در Broadcom یا بهینه‌سازی مصرف انرژی در Intel) انجام شود.

–

–

قابلیت‌های پیشرفته Offloading: وقتی CPU آزاد می‌شود

–

کارت 562FLR-T تنها یک NIC ساده نیست، بلکه با مجموعه‌ای از موتورهای تخلیه بار سخت‌افزاری (Hardware Offloading)، پردازش‌های سنگین شبکه را از CPU به سخت‌افزار خود منتقل می‌کند. این قابلیت‌ها باعث می‌شوند CPU سرور برای اجرای برنامه‌های کاربردی اصلی—مانند پایگاه‌های داده، ماشین‌های مجازی و تحلیل‌های بلادرنگ—آزاد شود. در ادامه، مهم‌ترین Offloadهای این آداپتور را بررسی می‌کنیم:

–

Tunnel Offload (VXLAN/NVGRE)

562FLR-T عملیات بسته‌بندی (Encapsulation) و بسته‌گشایی (Decapsulation) بسته‌های VXLAN و NVGRE را مستقیماً روی سخت‌افزار انجام می‌دهد. این قابلیت برای شبکه‌های Overlay مبتنی بر VMware NSX و دیتاسنترهای نرم‌افزارمحور (SDN) حیاتی است و بار CPU را در این عملیات سنگین کاهش می‌دهد.

SR-IOV

فناوری Single Root I/O Virtualization به ماشین‌های مجازی امکان می‌دهد مستقیماً و با حداقل سربار Hypervisor به منابع سخت‌افزاری کارت دسترسی داشته باشند، که تأخیر شبکه را کاهش داده و کارایی را به سطح Near-Native می‌رساند.

NPAR (NIC Partitioning)

این فناوری امکان تقسیم هر پورت فیزیکی ۱۰ گیگابیتی به چندین Function فیزیکی مجازی با پهنای باند اختصاصی را فراهم می‌کند. با NPAR می‌توان ترافیک‌های مختلف (Management، Production، Storage، vMotion) را روی یک پورت واحد ایزوله کرد.

DPDK (Data Plane Development Kit)

این آداپتور با دور زدن پردازش در هسته سیستم‌عامل میزبان، پردازش بسته‌های کوچک را شتاب می‌دهد. این ویژگی برای محیط‌های مخابراتی (Telco/NFV)، محاسبات با کارایی بالا (HPC) و تجارت الکترونیک که با حجم عظیمی از بسته‌های کوچک سروکار دارند، حیاتی است.

TCP Segmentation Offload (TSO) و Checksum Offloading

قطعه‌قطعه‌سازی بسته‌های بزرگ TCP و محاسبات یکپارچگی داده‌ها مستقیماً روی سخت‌افزار انجام می‌شود.

Jumbo Frames و PXE Boot

پشتیبانی از Jumbo Frames و راه‌اندازی سرور از طریق شبکه (PXE Boot) نیز فراهم است.

–

سازگاری با سرورهای HPE ProLiant Gen10 و فراتر از آن

–

کارت شبکه 562FLR-T با پارت نامبر 817745-B21 (و پارت نامبر یدکی 840138-001) به طور رسمی برای سرورهای نسل دهم HPE ProLiant طراحی شده است. دامنه سازگاری این آداپتور بسیار گسترده است و شامل موارد زیر می‌شود:

سرورهای رک‌مونت (DL Series): HPE ProLiant DL20 Gen10، DL120 Gen10، DL160 Gen10، DL180 Gen10، DL325 Gen10، DL360 Gen10 (تمامی کانفیگ‌ها از جمله Entry، High Performance، Network Choice، Server for Cohesity، Server for SAP HANA)، DL380 Gen10 (تمامی کانفیگ‌ها)، DL388 Gen10، DL560 Gen10 (تمامی کانفیگ‌ها)، DL580 Gen10 (تمامی کانفیگ‌ها)

سرورهای آپولو: HPE Apollo 2000 (XL170r Gen10, XL190r Gen10), Apollo 4500 (XL450 Gen10), Apollo 6000 (XL230k Gen10)

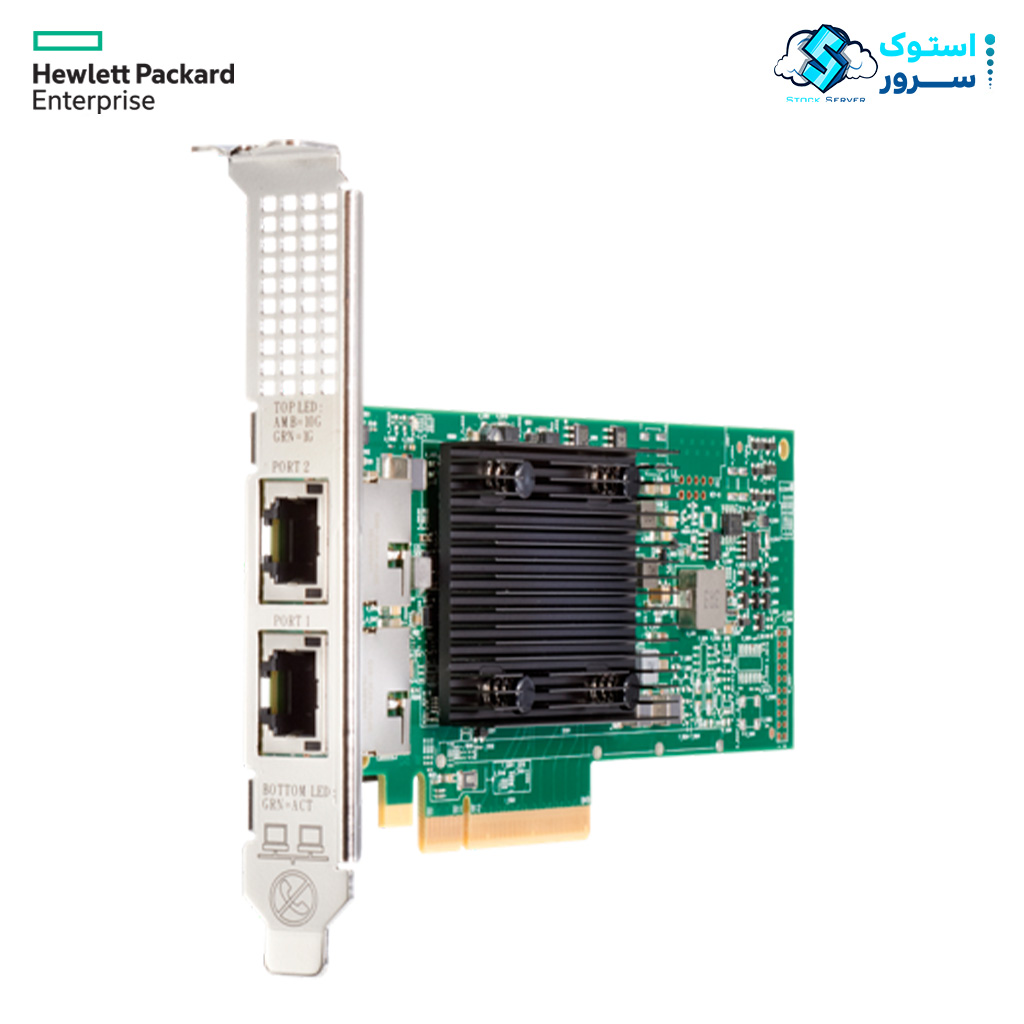

سرورهای تاور (ML Series): HPE ProLiant ML110 Gen10، ML350 Gen10 (توجه: برای مدل‌های ML باید از نسخه Stand-up یعنی 562T با پارت نامبر 817738-B21 استفاده شود)

سیستم‌های ذخیره‌سازی: HPE Nimble Storage dHCI (راه‌حل‌های Small، Medium و Large با DL360 و DL380 Gen10)، SimpliVity 380 Gen10، Cohesity DataPlatform

پارت نامبر 817745-B21 به عنوان Option Part برای سفارش محصول نو استفاده می‌شود، در حالی که پارت نامبر 840138-001 به عنوان Spare Part (قطعه یدکی) شناخته می‌شود. همچنین مدل 817746-B21 نسخه FIO (Factory Integrated Option) این کارت است که به صورت پیش‌نصب‌شده در کارخانه عرضه می‌گردد.

از نظر نرم‌افزاری، 562FLR-T با طیف وسیعی از سیستم‌عامل‌ها سازگار است:

Microsoft Windows Server: نسخه‌های 2012، 2012 R2، 2016، 2019، 2022

لینوکس: Red Hat Enterprise Linux (RHEL)، SUSE Linux Enterprise Server (SLES)، Ubuntu، CentOS

مجازی‌سازی: VMware ESXi (نسخه‌های ۶.x، ۷.x، ۸.x)، Microsoft Hyper-V، Citrix XenServer

سایر: Oracle Solaris، FreeBSD

–

کاربردها و سناریوهای استقرار

–

تطبیق‌پذیری و قدرت 562FLR-T آن را برای طیف وسیعی از سناریوهای راهبردی مناسب می‌سازد:

مهاجرت از ۱ گیگابیت به ۱۰ گیگابیت: با پشتیبانی از CAT 6A تا ۱۰۰ متر و سازگاری با سرعت‌های پایین‌تر، 562FLR-T مسیر مهاجرت تدریجی و کم‌هزینه را هموار می‌کند.

محیط‌های مجازی‌سازی متراکم: SR-IOV، NPAR، و VMware NetQueue/Microsoft VMQ این کارت را برای هاست‌های VMware و Hyper-V با تراکم بالای VM ایده‌آل می‌سازند.

دیتاسنترهای نرم‌افزارمحور (SDN): Tunnel Offload برای VXLAN و NVGRE، این کارت را برای VMware NSX و شبکه‌های Overlay آماده می‌کند.

کاربردهای HPC و NFV: پشتیبانی از DPDK و پردازش سریع بسته‌های کوچک، آن را برای Telco، مخابرات، و HPC مناسب می‌سازد.

ذخیره‌سازی تحت شبکه: پهنای باند بالا و Jumbo Frames این کارت را برای iSCSI و NAS ایده‌آل می‌کند.

سرورهای لبه شبکه (Edge Computing): مصرف برق ۱۰.۵ وات، طراحی Fanless و ابعاد فشرده، آن را برای محیط‌های non-data center مناسب می‌سازد.

–

–

ارزش اقتصادی و صرفه‌جویی در هزینه‌ها

–

کارت شبکه HPE 562FLR‑T را می‌توان نقطه تلاقی کارایی بالا و صرفه‌جویی اقتصادی در زیرساخت شبکه سرورها دانست. این آداپتور با قیمتی در حدود ۳۷ دلار در بازار آمریکا، یکی از گزینه‌های مقرون‌به‌صرفه برای ارتقای شبکه سرورهای سازمانی به سرعت ۱۰ گیگابیت محسوب می‌شود. نکته قابل توجه این است که نسخه FlexibleLOM این کارت معمولاً قیمت پایین‌تری نسبت به نسخه Stand‑up با پارت نامبر 817738‑B21 (مدل 562T) دارد؛ در حالی که همان سطح از عملکرد و قابلیت‌های شبکه‌ای را در اختیار سرور قرار می‌دهد. همین موضوع باعث شده این مدل برای بسیاری از سازمان‌ها و دیتاسنترها انتخابی اقتصادی و منطقی باشد.

یکی از مهم‌ترین مزایای اقتصادی این کارت، عدم نیاز به زیرساخت فیبر نوری است. 562FLR‑T از کابل‌های CAT6A یا CAT7 پشتیبانی می‌کند، بنابراین بسیاری از سازمان‌ها می‌توانند از کابل‌کشی مسی موجود در دیتاسنتر خود استفاده کنند و نیازی به خرید ماژول‌های SFP+ یا کابل‌های فیبر نوری نداشته باشند. این موضوع در پروژه‌های ارتقای شبکه می‌تواند هزینه‌های کابل‌کشی و تجهیزات جانبی را به شکل محسوسی کاهش دهد و در برخی موارد حتی تا حدود ۷۰ درصد صرفه‌جویی ایجاد کند.

از نظر مصرف انرژی نیز این کارت عملکرد بسیار بهینه‌ای دارد. توان مصرفی آن در حالت Typical حدود ۱۰.۵ وات است که برای یک آداپتور دو پورته ۱۰ گیگابیتی رقم بسیار مناسبی محسوب می‌شود. در دیتاسنترهایی که تعداد زیادی سرور فعال دارند، حتی چند وات اختلاف در مصرف هر کارت شبکه می‌تواند در طول سال به کاهش قابل توجه هزینه برق و همچنین کاهش بار سیستم‌های خنک‌کننده منجر شود. کاهش تولید گرما در داخل شاسی سرور نیز به پایداری بیشتر سیستم کمک می‌کند.

یکی دیگر از مزایای مهم این مدل، استفاده از فرم فکتور FlexibleLOM است. در سرورهای سازگار با این استاندارد، کارت شبکه در اسلات اختصاصی FlexibleLOM نصب می‌شود و در نتیجه اسلات‌های PCIe اصلی سرور آزاد باقی می‌مانند. این موضوع برای مدیران زیرساخت اهمیت زیادی دارد، زیرا امکان استفاده از اسلات‌های PCIe برای تجهیزات مهم‌تری مانند کارت‌های RAID پیشرفته، کارت‌های GPU یا آداپتورهای شبکه اضافی را فراهم می‌کند.

کارت 562FLR‑T همچنین از فناوری NPAR (NIC Partitioning) پشتیبانی می‌کند. این قابلیت اجازه می‌دهد هر پورت فیزیکی به چند رابط شبکه مجازی تقسیم شود. در محیط‌های مجازی‌سازی یا دیتاسنترهای مبتنی بر سرورهای پرچگالی، این ویژگی می‌تواند مدیریت ترافیک شبکه را ساده‌تر کند و در بسیاری از سناریوها نیاز به پورت‌های فیزیکی بیشتر یا حتی سوئیچ‌های اضافی را کاهش دهد.

پشتیبانی از استاندارد IEEE 802.3az یا Energy Efficient Ethernet نیز یکی دیگر از ویژگی‌هایی است که به بهره‌وری انرژی این کارت کمک می‌کند. این استاندارد باعث می‌شود در زمان‌هایی که ترافیک شبکه کاهش پیدا می‌کند، مصرف انرژی کارت به‌صورت هوشمند پایین بیاید. در محیط‌های عملیاتی که بار شبکه در طول شبانه‌روز متغیر است، این قابلیت می‌تواند تأثیر مثبتی در کاهش مصرف انرژی داشته باشد.

در نهایت، مانند بسیاری از محصولات سازمانی HPE، این کارت شبکه نیز همراه با گارانتی و خدمات پشتیبانی رسمی عرضه می‌شود. وجود پشتیبانی فنی و ضمانت معتبر باعث می‌شود سازمان‌ها با اطمینان بیشتری از این تجهیز در زیرساخت‌های حیاتی خود استفاده کنند و در صورت بروز مشکل نیز امکان دریافت خدمات تخصصی وجود داشته باشد. مجموع این ویژگی‌ها باعث می‌شود HPE 562FLR‑T نه‌تنها از نظر فنی، بلکه از نظر اقتصادی نیز یکی از انتخاب‌های هوشمندانه برای ارتقای شبکه سرورهای سازمانی باشد.

–

سوالات متداول

–

جمع‌بندی نهایی

–

کارت شبکه HPE Ethernet 10Gb 2-Port 562FLR-T Adapter 817745-B21 یک راه‌حل مهندسی‌شده، مقرون‌به‌صرفه و قدرتمند برای جهش به دنیای ۱۰ گیگابیت است. این آداپتور با کنترلر Intel X550-AT2، فرم‌فاکتور FlexibleLOM، و مجموعه‌ای از Offloadهای سخت‌افزاری—از جمله Tunnel Offload برای VXLAN/NVGRE، DPDK برای شتاب‌دهی بسته‌های کوچک، و NPAR برای تقسیم‌بندی هوشمند پورت‌ها—توانسته است تعادلی مثال‌زدنی میان قیمت، کارایی و مصرف انرژی برقرار کند. مصرف تنها ۱۰.۵ وات، طراحی Fanless، و پشتیبانی از کابل‌های CAT 6A تا ۱۰۰ متر، این کارت را به گزینه‌ای ایده‌آل برای دیتاسنترهای مدرن، سازمان‌های با بودجه محدود، و پروژه‌های مهاجرت از ۱ گیگابیت به ۱۰ گیگابیت تبدیل کرده است. برای مدیران شبکه‌ای که به دنبال افزایش پهنای باند، کاهش بار CPU و حفظ اسلات‌های ارزشمند PCIe سرورهای HPE ProLiant Gen10 خود هستند، 562FLR-T یک انتخاب هوشمندانه—و در عین حال فوق‌العاده مقرون‌به‌صرفه—است.

–

–
