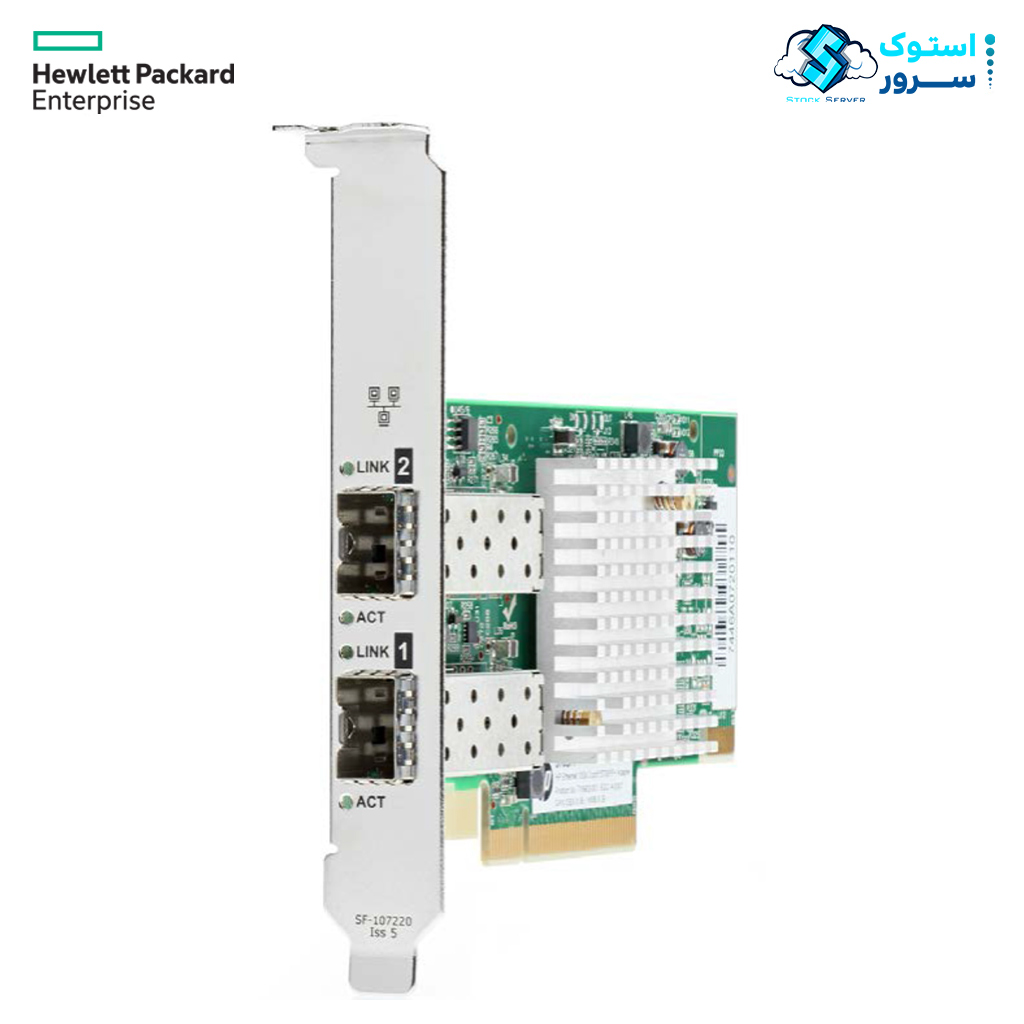

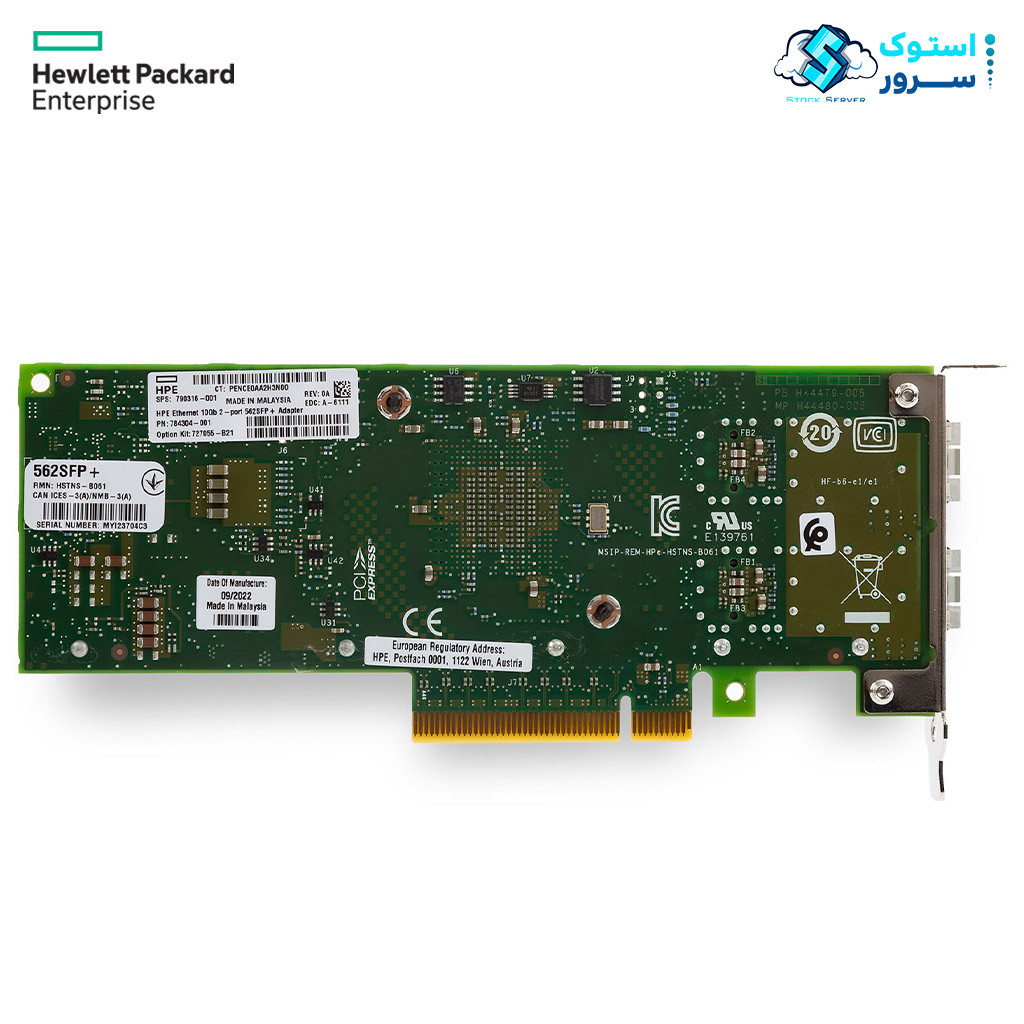

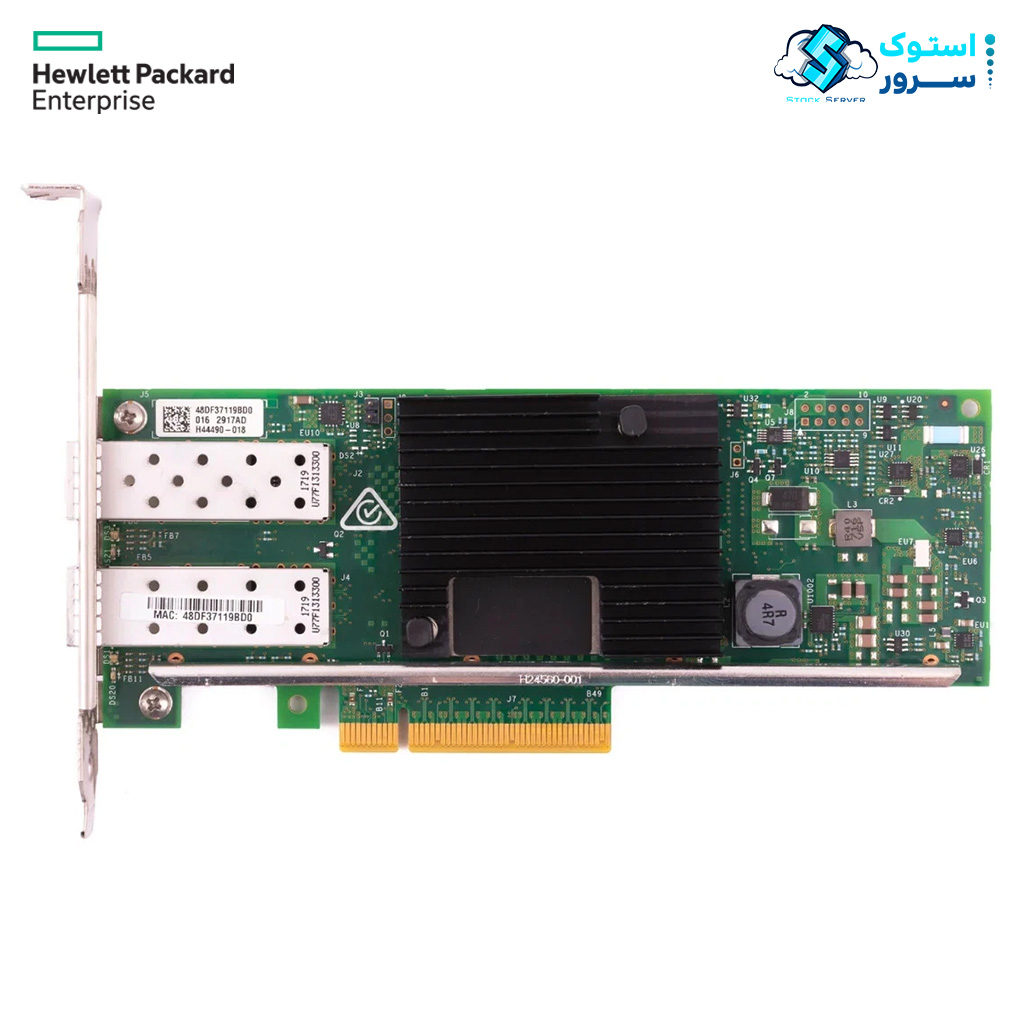

کارت شبکه HPE Ethernet 10Gb 2-Port 562SFP+ Adapter 727055-B21

کارت شبکه HPE Ethernet 10Gb 2-Port 562SFP+ Adapter 727055-B21

در عصر دیجیتال که سرعت و پایداری شبکه، مرز میان موفقیت و شکست کسب‌وکارها را تعیین می‌کند، ارتقای زیرساخت‌های شبکه‌ای از اترنت ۱ گیگابیتی به ۱۰ گیگابیتی به یک ضرورت استراتژیک تبدیل شده است. تا همین چند سال پیش، اترنت ۱ گیگابیتی استاندارد طلایی برای اتصال سرورها در اکثر سازمان‌ها بود، اما با ظهور و گسترش فناوری‌های نوینی چون مجازی‌سازی متراکم، ذخیره‌سازهای متصل به شبکه (NAS/SAN)، کلان داده (Big Data) و رایانش ابری، این سرعت دیگر پاسخگوی نیازهای فزاینده امروزی نیست. در این میان، کارت شبکه HPE Ethernet 10Gb 2-Port 562SFP+ Adapter با شماره قطعه 727055-B21، یکی از محبوب‌ترین و کارآمدترین راه‌حل‌های شرکت Hewlett Packard Enterprise برای جهش از سرعت ۱ گیگابیت به ۱۰ گیگابیت بر ثانیه به شمار می‌رود.

این آداپتور که بر پایه کنترلر قدرتمند Intel X710 طراحی شده، یک کارت شبکه دو پورته PCI Express 3.0 x8 با مصرف انرژی پایین و قابلیت‌های پیشرفته مجازی‌سازی است که به طور خاص برای سرورهای HPE ProLiant Gen9 و Gen10 بهینه‌سازی شده است. کارت 562SFP+ با ارائه پهنای باند تجمعی ۴۰ گیگابیت بر ثانیه و پشتیبانی از فناوری‌های نوینی چون SR-IOV، VXLAN/NVGRE Offload و DPDK، نه‌تنها نیازهای شبکه‌سازی امروز را برطرف می‌کند، بلکه زیرساخت را برای چالش‌های فردا نیز آماده می‌سازد. این آداپتور با دو قفسه SFP+ که امکان اتصال کابل‌های مسی مستقیم (DAC) و ماژول‌های فیبر نوری SR را فراهم می‌کنند، انعطاف‌پذیری بی‌نظیری در طراحی معماری شبکه ارائه می‌دهد.

–

معماری سخت‌افزاری و کنترلر پیشرفته Intel X710: قلب تپنده 562SFP+

هسته اصلی قدرت و نوآوری کارت شبکه 562SFP+، کنترلر Intel X710 است—یک تراشه پیشرفته ۱۰ گیگابیتی که به طور خاص برای پاسخگویی به نیازهای سنگین دیتاسنترهای نسل جدید طراحی شده است. این کنترلر که حاصل سال‌ها تجربه و نوآوری اینتل در حوزه شبکه‌های سازمانی است، با بهره‌گیری از معماری تک‌تراشه‌ای (Single-Chip)، ضمن کاهش قابل توجه توان مصرفی، عملکرد شبکه‌ای فوق‌العاده‌ای را ارائه می‌دهد. برخلاف نسل‌های قبلی کنترلرهای ۱۰ گیگابیتی که برای پشتیبانی از دو پورت به چندین تراشه نیاز داشتند، X710 تمامی عملکردهای لازم برای مدیریت هم‌زمان دو پورت ۱۰ گیگابیتی را در یک تراشه واحد ادغام کرده است.

این یکپارچگی پیشرفته، علاوه بر کاهش هزینه‌های تولید، به بهینه‌سازی چشمگیر مصرف برق و کاهش پیچیدگی‌های طراحی منجر شده است. یکی از نقاط قوت برجسته این کنترلر، ۲۵۶ مگابایت حافظه اختصاصی onboard است که برای بافرینگ و پردازش بسته‌های شبکه در نظر گرفته شده و نقش مهمی در حفظ کارایی تحت بارهای ترافیکی سنگین ایفا می‌کند. این حافظه داخلی به آداپتور امکان می‌دهد تا در شرایط انفجار ترافیک (Traffic Burst)، بسته‌ها را بدون از دست رفتن داده و بدون تحمیل بار اضافی به حافظه اصلی سیستم مدیریت کند.

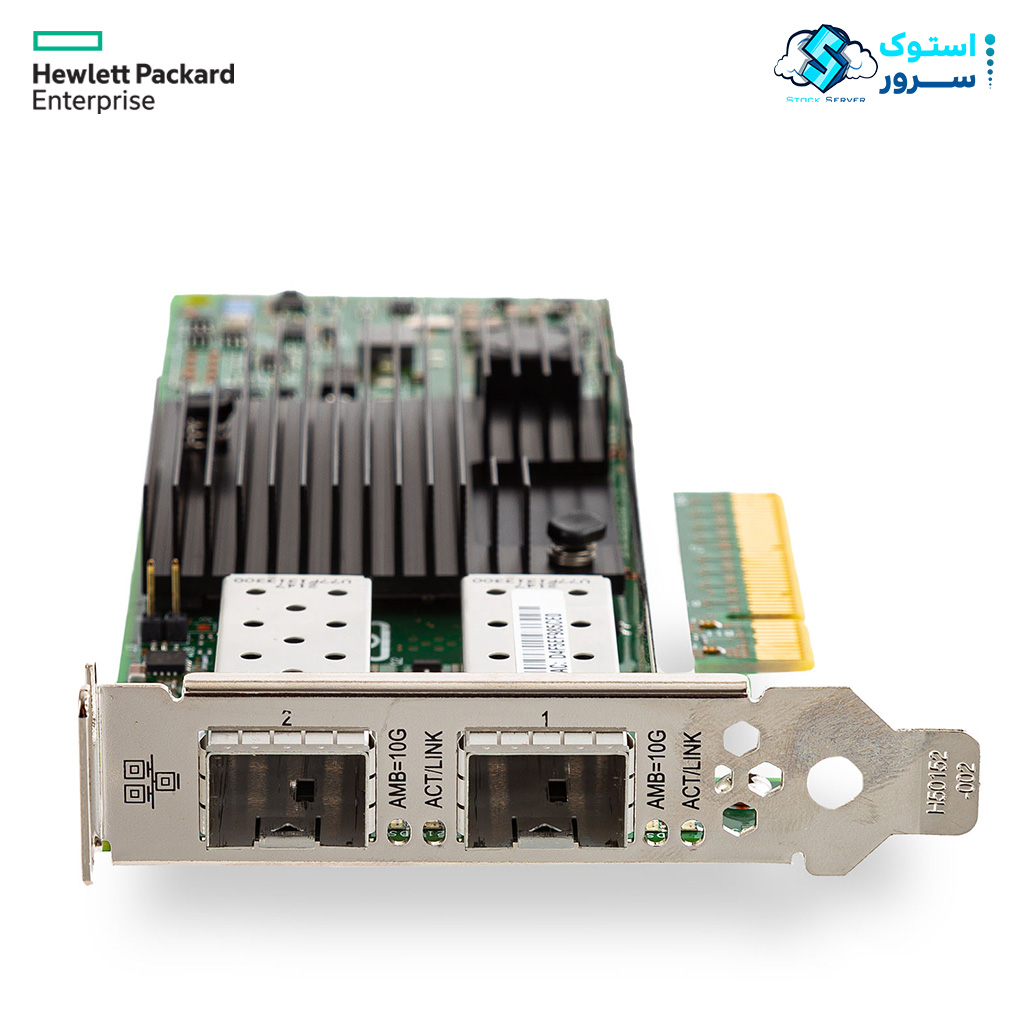

آداپتور 562SFP+ از رابط PCI Express 3.0 با ۸ لاین (x8) بهره می‌برد که پهنای باند کافی (حدود ۸ گیگابایت بر ثانیه در هر جهت) برای پشتیبانی هم‌زمان از دو پورت ۱۰ گیگابیتی با توان عملیاتی کامل را فراهم می‌کند. نکته قابل توجه این است که این کارت با اسلات‌های x4 نیز سازگار بوده و به طور خودکار تشخیص داده می‌شود، اما برای دستیابی به حداکثر کارایی، استفاده از اسلات x8 توصیه می‌شود. ابعاد فیزیکی این آداپتور به گونه‌ای طراحی شده که با هر دو نوع براکت Full-Height (پیش‌فرض) و Low-Profile (نیمه‌ارتفاع) عرضه می‌شود. این انعطاف‌پذیری در براکت‌بندی، نصب آسان آن را در انواع شاسی‌های رک‌مونت 1U و 2U و همچنین سرورهای برج (Tower) تضمین می‌کند. وزن بسیار سبک این آداپتور (تنها ۴۰۰ گرم) نیز فشار مکانیکی حداقلی بر اسلات PCIe و مادربرد سرور وارد کرده و ریسک آسیب‌های فیزیکی را در حمل و نقل و لرزش‌های دیتاسنتر کاهش می‌دهد. مجموع این ویژگی‌های سخت‌افزاری، کارت 562SFP+ را به گزینه‌ای ایده‌آل برای دیتاسنترهایی با چگالی بالای سرورها تبدیل کرده که به دنبال راه‌حلی قدرتمند، کم‌مصرف و انعطاف‌پذیر برای ارتقای زیرساخت شبکه خود هستند.

–

ویژگی‌های کلیدی و قابلیت‌های پردازشی پیشرفته

کارت شبکه 562SFP+ با بهره‌گیری از کنترلر قدرتمند Intel X710 و طراحی پیشرفته خود، مجموعه‌ای از قابلیت‌های سخت‌افزاری و نرم‌افزاری را ارائه می‌دهد که مستقیماً به بهبود کارایی شبکه، کاهش بار پردازشی CPU و افزایش انعطاف‌پذیری در معماری‌های مختلف منجر می‌شوند. این قابلیت‌ها را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

مجازی‌سازی پیشرفته با SR-IOV

فناوری Single Root I/O Virtualization به هر ماشین مجازی امکان می‌دهد تا به صورت مستقیم و با حداقل سربار به منابع سخت‌افزاری آداپتور دسترسی پیدا کند. این قابلیت با ایجاد Functionهای مجازی اختصاصی (VF) برای هر VM، ضمن حذف گلوگاه‌های لایه Hypervisor، تأخیر شبکه را کاهش داده و کارایی را به سطح نزدیک به سخت‌افزار واقعی (Near-Native Performance) می‌رساند.

Offloadingهای هوشمند سخت‌افزاری

پشتیبانی از TCP Checksum Offloading برای انتقال محاسبات یکپارچگی داده‌ها از CPU به آداپتور، TCP Segmentation Offload (TSO) برای قطعه‌قطعه‌سازی بسته‌های بزرگ توسط سخت‌افزار کارت، و Large Send Offload (LSO) برای کاهش سربار پردازشی در انتقال فایل‌های حجیم.

فناوری‌های بهینه‌سازی برای شبکه‌های مجازی

پشتیبانی از VXLAN و NVGRE Offload که با حفظ کارایی برنامه‌های کاربردی در شبکه‌های overlay، امکان توزیع ترافیک شبکه بین هسته‌های CPU را فراهم کرده و برای پیاده‌سازی شبکه‌های تعریف‌شده با نرم‌افزار (SDN) و مجازی‌سازی عملکردهای شبکه (NFV) ایده‌آل است.

پردازش بهینه بسته‌های کوچک و DPDK

کارت 562SFP+ برای پردازش کارآمد بسته‌ها با استفاده از Data Plane Developer Kit (DPDK) بهینه‌سازی شده است. عملکرد عالی در پردازش بسته‌های کوچک (Small Packet Performance) نیز آن را برای تجهیزات شبکه‌ای مجازی و کاربردهای NFV بسیار مناسب ساخته است.

مدیریت پیشرفته وقفه‌ها

فناوری MSI-X (Message Signaled Interrupts Extended) با توزیع هدفمند وقفه‌های شبکه بین هسته‌های مختلف CPU، از ایجاد گلوگاه وقفه‌ای جلوگیری کرده و Receive Side Scaling (RSS) نیز با توزیع هوشمند بار پردازشی بسته‌های دریافتی، تعادل بار را در سیستم‌های چندپردازنده‌ای بهبود می‌بخشد.

Jumbo Frames و بهینه‌سازی توان عملیاتی

پشتیبانی از فریم‌های بزرگ (Jumbo Frames) با امکان انتقال بسته‌های داده تا ۹.۵ کیلوبایت (بیش از ۶ برابر اندازه فریم استاندارد ۱۵۰۰ بایتی). این قابلیت با کاهش سربار پردازشی مربوط به هدر بسته‌ها، سرعت انتقال داده در عملیات ذخیره‌سازی تحت شبکه و انتقال فایل‌های حجیم را به طور چشمگیری افزایش می‌دهد.

–

عملکرد شبکه‌ای و توان عملیاتی بی‌نظیر

عملکرد واقعی یک کارت شبکه تنها با معیارهای خام پهنای باند سنجیده نمی‌شود، بلکه آنچه 562SFP+ را از رقبا متمایز می‌کند، توانایی آن در ارائه عملکردی نزدیک به نرخ خط (Near Line Rate) با حداقل مصرف CPU است. هر یک از دو پورت SFP+ این آداپتور در حالت Full-Duplex، سرعت ۲۰ گیگابیت بر ثانیه را در هر جهت فراهم می‌کند و مجموع پهنای باند تجمعی دوطرفه (Aggregate Bidirectional Throughput) آن به ۴۰ گیگابیت بر ثانیه می‌رسد. این پهنای باند عظیم، 562SFP+ را به گزینه‌ای ایده‌آل برای سناریوهای پردازشی فوق‌العاده سنگین از جمله محاسبات با کارایی بالا (HPC)، کلاسترهای پایگاه داده، و پردازش‌های کلان داده (Big Data Analytics) تبدیل کرده است که در آنها انتقال سریع دیتاست‌های عظیم بین سرورها، فرآیندهای تحلیلی را تسریع می‌بخشد.

آنچه این کارت را واقعاً منحصربه‌فرد می‌کند، مجموعه فناوری‌های Offloading سخت‌افزاری آن است که بار پردازشی CPU را به طور چشمگیری کاهش می‌دهند. با انتقال کلیه عملیات پردازش Checksum، Segmentation و مدیریت بسته‌ها به سخت‌افزار آداپتور، هسته‌های پردازشی CPU برای اجرای برنامه‌های کاربردی اصلی سازمان آزاد می‌شوند. فناوری SR-IOV نیز با ایجاد مسیرهای مستقیم دسترسی برای ماشین‌های مجازی، سربار Hypervisor را حذف کرده و تأخیر شبکه را در محیط‌های مجازی‌سازی شده به حداقل می‌رساند.

برای مدیران شبکه، قابلیت‌هایی چون NIC Teaming (Bonding) با پشتیبانی از استاندارد IEEE 802.3ad، امکان ترکیب چندین پورت فیزیکی برای افزایش پهنای باند و ایجاد افزونگی (Redundancy) در برابر خرابی لینک‌ها را فراهم می‌کند. همچنین پشتیبانی از استانداردهای IEEE 802.1Q (VLAN Tagging)، IEEE 802.3x (Flow Control)، IEEE 802.1p (QoS) و IEEE 802.3ae (10 Gigabit Ethernet) تضمین می‌کند که 562SFP+ به طور کامل با زیرساخت‌های شبکه‌ای سازمانی و دیتاسنتری سازگار است.

–

قابلیت‌های نسل جدید شبکه: SDN، NFV و شبکه‌های Overlay

یکی از جنبه‌های نوآورانه کارت شبکه 562SFP+ که آن را برای دیتاسنترهای نرم‌افزارمحور (Software-Defined Data Center) به گزینه‌ای استراتژیک تبدیل می‌کند، پشتیبانی کامل از فناوری‌های شبکه‌های مبتنی بر Overlay و مجازی‌سازی عملکردهای شبکه (NFV) است. کنترلر Intel X710 در این آداپتور، قابلیت‌های پیشرفته‌ای برای Offloading ترافیک VXLAN و NVGRE ارائه می‌دهد. این فناوری‌ها که ستون فقرات شبکه‌های ابری مدرن را تشکیل می‌دهند، امکان گسترش شبکه‌های لایه ۲ بر روی زیرساخت‌های لایه ۳ را فراهم کرده و برای ایجاد دیتاسنترهای چابک و مقیاس‌پذیر ضروری هستند. با Offloading پردازش encapsulation و decapsulation بسته‌های VXLAN/NVGRE به سخت‌افزار کارت، 562SFP+ ضمن حفظ کارایی برنامه‌های کاربردی در شبکه‌های overlay، بار پردازشی CPU را کاهش داده و امکان توزیع ترافیک شبکه بین هسته‌های CPU را فراهم می‌کند.

علاوه بر این، بهینه‌سازی برای Data Plane Developer Kit (DPDK) به 562SFP+ امکان می‌دهد تا در نقش‌های پیشرفته‌تری مانند تجهیزات شبکه‌ای مجازی (Virtual Network Appliances) و سناریوهای NFV به کار گرفته شود. DPDK با دور زدن پشته شبکه سنتی کرنل لینوکس و پردازش مستقیم بسته‌ها در فضای کاربر، تأخیر را به حداقل رسانده و نرخ بسته (Packet Rate) را به طور چشمگیری افزایش می‌دهد. عملکرد عالی این کارت در پردازش بسته‌های کوچک (Small Packet Performance) نیز آن را برای کاربردهایی چون فایروال‌های مجازی، روترهای نرم‌افزاری و سیستم‌های تشخیص نفوذ مجازی که نیازمند پردازش حجم عظیمی از بسته‌های کوچک با حداقل تأخیر هستند، بسیار مناسب ساخته است. مجموع این قابلیت‌ها، 562SFP+ را به پلی ارتباطی میان زیرساخت‌های سنتی شبکه و معماری‌های نرم‌افزارمحور آینده تبدیل می‌کند.

–

مدیریت هوشمند انرژی و طراحی حرارتی بهینه

کارت شبکه 562SFP+ یکی از کم‌مصرف‌ترین آداپتورهای ۱۰ گیگابیتی دو پورته در کلاس خود محسوب می‌شود. این آداپتور با توان مصرفی حداکثر ۵.۶ وات در بار کامل، نه‌تنها از نظر هزینه برق بسیار مقرون‌به‌صرفه است، بلکه به دلیل تولید حرارت پایین، فشار کمتری بر سیستم‌های خنک‌کننده دیتاسنتر وارد می‌کند. این مصرف پایین انرژی، نتیجه مستقیم معماری پیشرفته و تک‌تراشه‌ای کنترلر Intel X710 است که با یکپارچه‌سازی تمام عملکردهای لازم برای مدیریت دو پورت ۱۰ گیگابیتی در یک تراشه واحد، مصرف برق را نسبت به نسل‌های قبلی که نیازمند چندین تراشه بودند، به طور قابل توجهی کاهش داده است.

همچنین پشتیبانی از استانداردهای IEEE 802.3az (Energy Efficient Ethernet) به کاهش هوشمند مصرف برق در دوره‌های کم‌ترافیک شبکه کمک کرده و هزینه‌های عملیاتی را در بلندمدت کاهش می‌دهد. محدوده دمای عملیاتی این آداپتور از ۰ تا ۵۵ درجه سانتی‌گراد است که برای استقرار در شرایط متنوع دیتاسنتری کاملاً مناسب می‌باشد. طراحی بدون فن (Fanless Design) و تکیه بر جریان هوای داخلی سرور برای خنک‌سازی، ضمن حذف قطعات متحرک و افزایش قابلیت اطمینان، به کاهش نویز کلی سیستم نیز کمک می‌کند.

–

کاربردها و سناریوهای استقرار

کارت شبکه 562SFP+ در طیف گسترده‌ای از سناریوهای سازمانی و مراکز داده مورد استفاده قرار می‌گیرد که مهم‌ترین آنها عبارتند از:

–

سازگاری گسترده با نسل‌های مختلف سرورهای HPE ProLiant

کارت شبکه 562SFP+ با پارت نامبر 727055-B21 یکی از گسترده‌ترین دامنه‌های سازگاری را در میان آداپتورهای ۱۰ گیگابیتی HPE داراست. این آداپتور رسماً برای استفاده با سرورهای HPE ProLiant Gen9 و Gen10 طراحی و تأیید شده است. لیست سرورهای پشتیبانی‌شده شامل موارد زیر است:

• سرورهای رک‌مونت (DL Series): HPE ProLiant DL160 Gen9، DL360 Gen9، DL360 Gen10، DL380 Gen9، DL380 Gen10، DL385 Gen10، DL560 Gen9، DL580 Gen9 و DL180 Gen10.

• سرورهای برج (ML Series): HPE ProLiant ML110 Gen9، ML150 Gen9 و ML350 Gen9/Gen10.

• سرورهای بهینه‌سازی‌شده برای چگالی (Apollo Series): HPE Apollo 2000 XL170r/XL190r Gen9، Apollo 4200 Gen9/Gen10، Apollo 4500 XL450 Gen9، Apollo 6000 (XL230a، XL250a، XL270d Gen9) و Apollo 6500.

• سایر پلتفرم‌ها: HPE Edgeline e920، Nimble Storage dHCI Solution (با DL360/DL380 Gen10) و SimpliVity 380 Gen10.

نکته مهمی که باید در نظر گرفته شود، تمایز بین دو فرم‌فاکتور 562SFP+ (پارت نامبر 727055-B21) و 562FLR-SFP+ (پارت نامبر 727054-B21) است. مدل 562FLR-SFP+ از نوع FlexibleLOM بوده و منحصراً در اسلات اختصاصی LOM روی مادربرد سرورهای Gen8 و Gen9 نصب می‌شود، در حالی که 562SFP+ یک کارت استاندارد PCIe است که در هر اسلات PCIe سازگار قابل نصب می‌باشد. همچنین باید توجه داشت که 562SFP+ از پروتکل FCoE (Fibre Channel over Ethernet) پشتیبانی نمی‌کند و برای سناریوهای ذخیره‌سازی هم‌گرا که نیاز به FCoE دارند، باید از آداپتورهای FlexFabric مانند 534FLR-SFP+ استفاده شود.

–

سوالات متداول

–

نتیجه‌گیری نهایی

کارت شبکه HPE Ethernet 10Gb 2-Port 562SFP+ Adapter با پارت نامبر 727055-B21، یک راه‌حل جامع، کارآمد و مقرون‌به‌صرفه برای ارتقای زیرساخت‌های شبکه‌ای سازمانی از ۱ گیگابیت به ۱۰ گیگابیت است. این آداپتور با بهره‌گیری از کنترلر قدرتمند و کم‌مصرف Intel X710، دو پورت SFP+ با توان عملیاتی تجمعی ۴۰ گیگابیت بر ثانیه، و پشتیبانی از مجموعه کاملی از فناوری‌های مجازی‌سازی و Offloading سخت‌افزاری، مرزهای یک NIC ساده را درنوردیده و خود را به عنوان یک راه‌حل حرفه‌ای برای مدیریت ترافیک شبکه در دیتاسنترهای مدرن تثبیت کرده است.

قابلیت‌های پیشرفته‌ای چون SR-IOV برای مجازی‌سازی با کارایی بالا، VXLAN/NVGRE Offload برای شبکه‌های Overlay، و بهینه‌سازی برای DPDK جهت پردازش سریع بسته‌ها، این آداپتور را به گزینه‌ای استراتژیک برای سازمان‌هایی تبدیل می‌کند که به دنبال پیاده‌سازی شبکه‌های نرم‌افزارمحور (SDN) و مجازی‌سازی عملکردهای شبکه (NFV) هستند. سازگاری گسترده با سرورهای HPE ProLiant از نسل‌های Gen9 و Gen10 در فرم‌فاکتورهای رک‌مونت، برج، و بهینه‌سازی‌شده برای چگالی، به همراه مصرف انرژی تنها ۵.۶ وات، انعطاف‌پذیری فوق‌العاده‌ای را برای سازمان‌هایی با زیرساخت‌های ترکیبی فراهم کرده و از سرمایه‌گذاری آن‌ها محافظت می‌کند. برای مدیران شبکه، متخصصان IT و سازمان‌هایی که به دنبال افزایش پهنای باند، کاهش تأخیر، ساده‌سازی مدیریت و آماده‌سازی زیرساخت خود برای چالش‌های آینده هستند، کارت شبکه 562SFP+ یک انتخاب هوشمندانه، اقتصادی و آینده‌نگر است که می‌تواند ستون فقرات ارتباطی مطمئنی برای نسل بعدی دیتاسنترها فراهم آورد.

–

–
