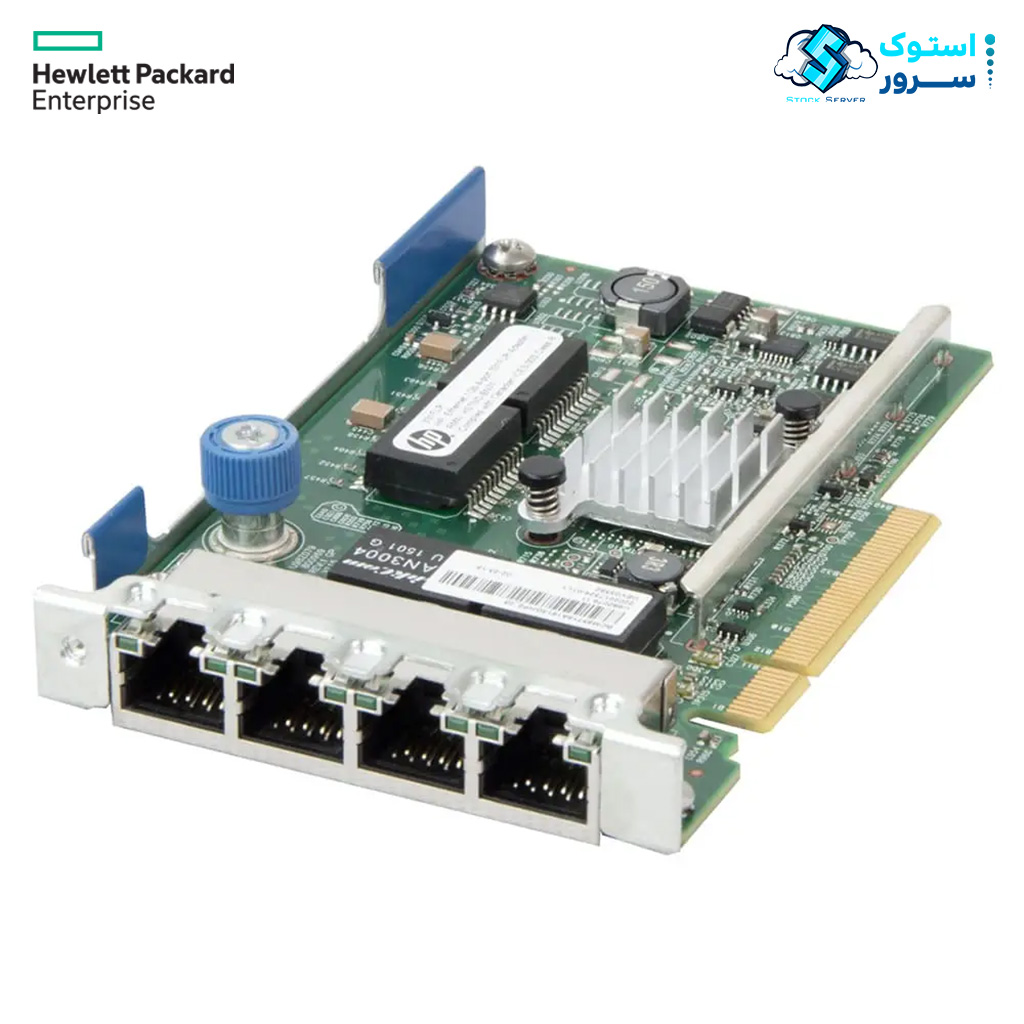

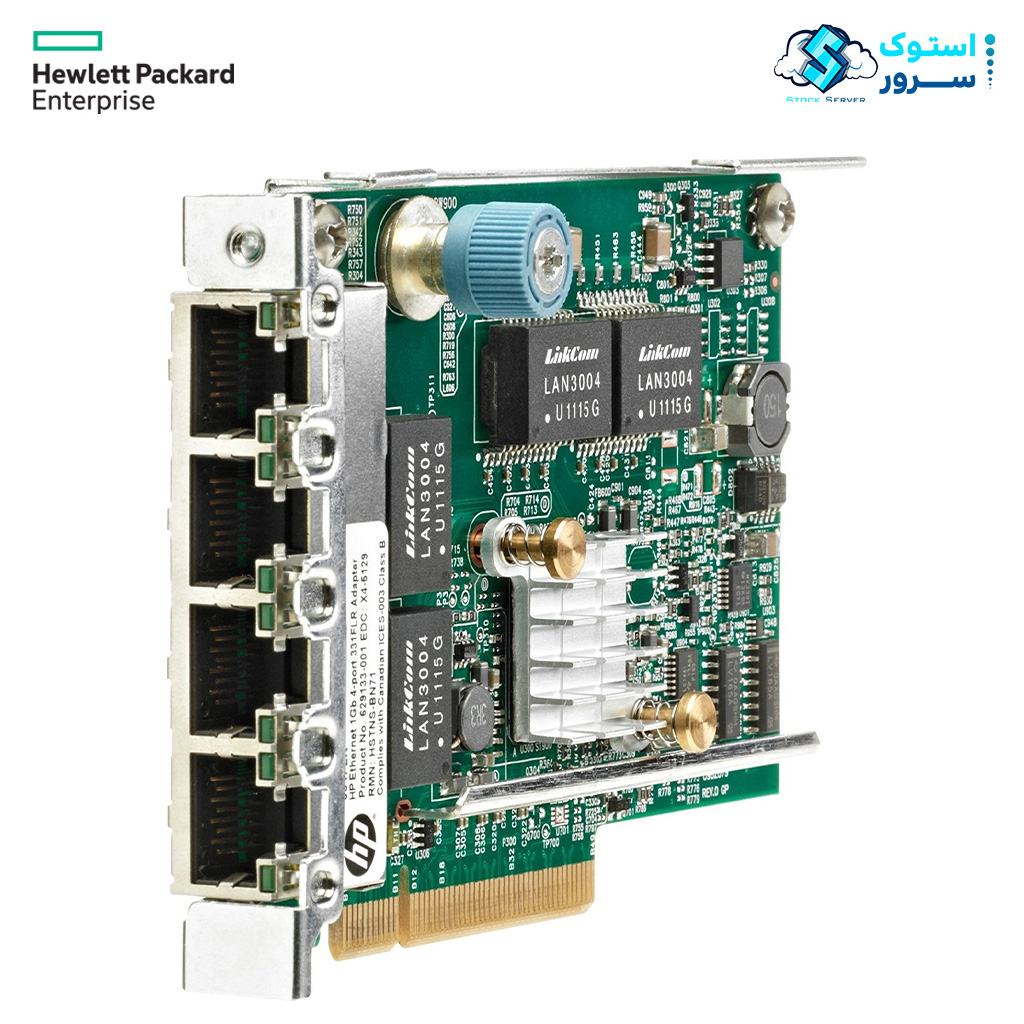

کارت شبکه HPE Ethernet 1Gb 4-port 331FLR Adapter 629135-B22

–

کارت شبکه HPE Ethernet 1Gb 4-Port 331FLR Adapter 629135-B22

–

مقدمه: بازتعریف اترنت ۱ گیگابیتی برای دیتاسنترهای مدرن

–

در عصری که توجه صنعت فناوری اطلاعات عمدتاً بر پهنای باندهای ۱۰، ۲۵ و حتی ۱۰۰ گیگابیتی متمرکز شده، این تصور وجود دارد که اترنت ۱ گیگابیتی دیگر جایی در زیرساخت‌های مدرن ندارد. اما واقعیت دیتاسنترهای سازمانی نشان می‌دهد که اتفاقاً اتصالات ۱ گیگابیتی همچنان نقشی حیاتی و غیرقابل جایگزین ایفا می‌کنند: از اتصالات مدیریت (Management) و کنسول‌های راه دور گرفته تا ترافیک‌های عملیاتی کم‌حجم اما حساس به پایداری. چالش اصلی اینجاست که این اتصالات نه‌تنها باید پایدار و قابل اعتماد باشند، بلکه باید به گونه‌ای طراحی شوند که منابع ارزشمند سرور—از جمله اسلات‌های PCIe—را بیهوده مصرف نکنند. درست در همین نقطه است که کارت شبکه HPE Ethernet 1Gb 4-Port 331FLR Adapter با شماره قطعه 629135-B22، به عنوان یک راه‌حل هوشمندانه و مهندسی‌شده وارد میدان می‌شود.

331FLR صرفاً یک NIC چهار پورته ۱ گیگابیتی ساده نیست، بلکه با بهره‌گیری از فرم‌فاکتور اختصاصی FlexibleLOM—که مستقیماً روی مادربرد سرورهای HPE ProLiant نصب می‌شود—تمام اسلات‌های PCIe را برای کارت‌های توسعه گران‌بهاتر آزاد می‌گذارد. این کارت با کنترلر Broadcom BCM5719، چهار پورت RJ-45 با سرعت کامل خط (Full Line-Rate) و مصرف انرژی بهینه، راه‌حلی ایده‌آل برای مجازی‌سازی، امنیت، تجمیع سرورها (Server Consolidation) و تفکیک شبکه (Network Segmentation) فراهم می‌کند. در این بررسی جامع، نه‌تنها به مشخصات فنی، بلکه به فلسفه طراحی، کاربردهای استراتژیک و جایگاه 331FLR در معماری دیتاسنترهای مدرن خواهیم پرداخت.

–

مشخصات فنی: کنترلر BCM5719 و توان عملیاتی تجمعی ۸ گیگابیت بر ثانیه

–

قلب تپنده کارت شبکه 331FLR، کنترلر Broadcom BCM5719 است—تراشه‌ای که به طور خاص برای ارائه عملکرد پایدار و قابل پیش‌بینی در محیط‌های دیتاسنتری طراحی شده است. این کنترلر یک راه‌حل تک‌تراشه‌ای (Single-Chip Solution) است که چهار پورت مستقل اترنت ۱ گیگابیتی را بر روی یک تراشه واحد پیاده‌سازی کرده است. معماری تک‌تراشه‌ای BCM5719 چندین مزیت کلیدی به همراه دارد: کاهش پیچیدگی طراحی، بهینه‌سازی مصرف برق، کاهش فضای اشغال‌شده روی برد و افزایش قابلیت اطمینان—همگی ویژگی‌هایی که برای استقرار در مقیاس دیتاسنتری ضروری هستند.

هر یک از چهار پورت RJ-45 این آداپتور از سرعت‌های ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه پشتیبانی می‌کند و در حالت تمام‌دوپلکس (Full-Duplex) قادر است تا ۲ گیگابیت بر ثانیه (۱ گیگابیت ارسال + ۱ گیگابیت دریافت) را در هر جهت انتقال دهد. مجموع پهنای باند تجمعی دوطرفه (Aggregate Full Duplex) این آداپتور به ۸ گیگابیت بر ثانیه می‌رسد—عددی که نشان می‌دهد 331FLR می‌تواند هم‌زمان و با سرعت کامل خط (Full Line-Rate) از هر چهار پورت خود بهره‌برداری کند، بدون آنکه گلوگاهی در سطح کارت ایجاد شود.

رابط ارتباطی این آداپتور با مادربرد سرور از طریق گذرگاه PCI Express 2.0 با ۴ لاین (x4) برقرار می‌شود. پهنای باند این رابط—حدود ۲ گیگابایت بر ثانیه (تقریباً ۱۶ گیگابیت بر ثانیه) در هر جهت—برای پشتیبانی هم‌زمان از چهار پورت ۱ گیگابیتی Full-Duplex با پهنای باند تجمعی ۸ گیگابیت بر ثانیه کاملاً کافی است. این تطابق هوشمندانه بین پهنای باند PCIe و مجموع توان عملیاتی پورت‌ها، نشان‌دهنده مهندسی دقیق و بهینه‌ای است که HPE در طراحی این محصول به کار برده است. ابعاد فیزیکی این کارت ۱۱.۷۵ × ۷.۶۲ سانتی‌متر و وزن آن حدود ۱۴۰ گرم است.

331FLR از مجموعه گسترده‌ای از استانداردهای IEEE پشتیبانی می‌کند که آن را برای استقرار در پیچیده‌ترین معماری‌های شبکه سازمانی آماده می‌سازد: IEEE 802.3 (Ethernet پایه)، 802.3u (Fast Ethernet)، 802.3ab (Gigabit Ethernet)، 802.3ad (Link Aggregation)، 802.3x (Flow Control)، 802.1Q (VLAN Tagging)، 802.1p (QoS)، 802.1as (Time Synchronization)، 802.3az (Energy Efficient Ethernet) و IEEE 1588 (Precision Time Protocol).

–

فناوری FlexibleLOM: چرا اسلات اختصاصی سرور یک مزیت رقابتی است؟

–

مهم‌ترین وجه تمایز کارت شبکه 331FLR نسبت به NICهای استاندارد PCIe، بهره‌گیری آن از فرم‌فاکتور اختصاصی FlexibleLOM (مخفف LAN on Motherboard) است. این فناوری که HPE آن را برای سرورهای سری ProLiant توسعه داده، یک اسلات ویژه و مستقل روی مادربرد فراهم می‌کند که صرفاً برای کارت‌های شبکه طراحی شده است. اما چرا این طراحی تا این حد حائز اهمیت است؟ پاسخ در یکی از چالش‌های اساسی دیتاسنترهای مدرن نهفته است: کمبود اسلات‌های PCIe.

در سرورهای رک‌مونت 1U و 2U، هر اسلات PCIe یک منبع فوق‌العاده ارزشمند محسوب می‌شود که باید برای قطعات حیاتی‌ای چون GPUها، کنترلرهای RAID پیشرفته، کارت‌های NVMe و شتاب‌دهنده‌های تخصصی رزرو شود. نصب 331FLR در اسلات اختصاصی FlexibleLOM—که برخلاف تصور رایج، یک اسلات PCIe نیست، بلکه یک اتصال اختصاصی روی مادربرد است—باعث می‌شود تمامی اسلات‌های PCIe برای مصارف دیگر آزاد بمانند. این آزادسازی منابع، تراکم‌پذیری سرور را به حداکثر می‌رساند و به مدیران زیرساخت انعطاف‌پذیری بیشتری در پیکربندی سرورها می‌دهد.

طراحی FlexibleLOM علاوه بر آزادسازی اسلات‌ها، مزایای حرارتی و عملیاتی قابل توجهی نیز دارد. نصب عمودی کارت در مسیر جریان هوای داخلی شاسی، خنک‌سازی کارآمدتری را فراهم می‌کند. این آداپتور کاملاً بدون فن (Fanless) طراحی شده و فاقد هرگونه قطعه متحرک است، که این امر قابلیت اطمینان را افزایش می‌دهد. همچنین، از آنجایی که کارت مستقیماً روی مادربرد نصب می‌شود، فرآیند تعویض یا ارتقای آن بدون نیاز به باز کردن کامل سرور امکان‌پذیر است—ویژگی‌ای که در مراکز داده با صدها سرور، به صرفه‌جویی قابل توجهی در زمان و هزینه‌های عملیاتی منجر می‌شود.

نکته جالب دیگر، قابلیت ارتقای آینده است. به گفته HPE، فرم‌فاکتور FlexibleLOM امکان مهاجرت آسان از ۱ گیگابیت به ۱۰ گیگابیت در آینده را فراهم می‌کند. به این ترتیب، سازمان‌ها می‌توانند امروز از 331FLT برای نیازهای جاری خود استفاده کنند و هر زمان که آماده ارتقا به ۱۰ گیگابیت بودند، به سادگی این کارت را با یک مدل FlexibleLOM 10GbE جایگزین کنند—بدون آنکه نیازی به بازنگری در معماری سرور یا اشغال اسلات‌های PCIe داشته باشند.

–

–

ویژگی‌های پیشرفته Offloading و قابلیت‌های مجازی‌سازی

–

کارت شبکه 331FLR با مجموعه‌ای از قابلیت‌های Offloading سخت‌افزاری، فراتر از یک NIC ساده عمل می‌کند و بار پردازشی CPU را در عملیات سنگین شبکه کاهش می‌دهد. این قابلیت‌ها را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

تخلیه بار ارسال و دریافت (Large Send & Receive Offload)

کنترلر BCM5719 قادر است عملیات قطعه‌قطعه‌سازی بسته‌های بزرگ را مستقیماً روی سخت‌افزار انجام دهد و CPU را از این وظیفه سنگین معاف کند. این قابلیت در انتقال فایل‌های حجیم و ترافیک ذخیره‌سازی تحت شبکه تأثیر چشمگیری دارد.

TCP Checksum و Segmentation Offloading

محاسبات مربوط به یکپارچگی بسته‌های TCP و UDP به جای CPU اصلی سرور، مستقیماً توسط سخت‌افزار BCM5719 انجام می‌شود. این عملیات که در ترافیک‌های سنگین شبکه می‌تواند درصد قابل توجهی از چرخه‌های CPU را مصرف کند، با Offloading سخت‌افزاری به طور کامل از روی دوش پردازنده برداشته می‌شود.

Jumbo Frames تا ۹۰۰۰ بایت

این آداپتور از فریم‌های بزرگ Jumbo Frames تا ۹۰۰۰ بایت پشتیبانی می‌کند که با کاهش سربار هدر بسته‌ها، سرعت انتقال داده‌های حجیم را در عملیات بکاپ‌گیری، انتقال فایل‌های بزرگ و ترافیک ذخیره‌سازی تحت شبکه افزایش می‌دهد.

MSI-X و Adaptive Interrupt Coalescing

فناوری MSI-X (Message Signaled Interrupts Extended) با توزیع هدفمند وقفه‌های شبکه بین هسته‌های مختلف CPU، از ایجاد گلوگاه وقفه‌ای در سیستم‌های چندپردازنده‌ای جلوگیری می‌کند. Adaptive Interrupt Coalescing نیز با تجمیع هوشمند چندین بسته ورودی در یک وقفه، از بیدار شدن مکرر CPU جلوگیری کرده و مصرف انرژی را کاهش می‌دهد.

پشتیبانی از IEEE 1588 Precision Time Protocol (PTP)

پشتیبانی از این استاندارد برای همگام‌سازی دقیق زمانی در کاربردهای حساسی چون مخابرات، معاملات مالی و سیستم‌های اندازه‌گیری صنعتی حیاتی است.

HPE Sea of Sensors 3D Technology

این فناوری اختصاصی HPE شامل ۳۲ سنسور هوشمند است که به طور خودکار فعالیت حرارتی و مصرف انرژی را در سراسر سرور ردیابی می‌کند. مزیت آن، بهینه‌سازی پویای مصرف برق و کاهش هزینه‌های عملیاتی (OPEX) در بلندمدت است.

همچنین 331FLR از VLAN Tagging (IEEE 802.1Q) برای ایجاد شبکه‌های مجازی ایزوله و IEEE 802.3ad/LACP برای Link Aggregation پشتیبانی می‌کند. این قابلیت‌ها به مدیران شبکه امکان می‌دهد تا با ترکیب پورت‌ها، هم پهنای باند را افزایش دهند و هم با ایجاد افزونگی (Redundancy)، پایداری سرویس‌ها را تضمین کنند.

–

کاربردها و سناریوهای استقرار

–

کارت شبکه 331FLR با چهار پورت ۱ گیگابیتی خود، انعطاف‌پذیری فوق‌العاده‌ای برای مدیریت ترافیک‌های متنوع در یک سرور فراهم می‌کند. برخلاف کارت‌های ۱۰ گیگابیتی که معمولاً یک پورت مرکزی با پهنای باند بالا ارائه می‌دهند، 331FLR به مدیران شبکه امکان می‌دهد چهار پورت مجزای فیزیکی را به چهار شبکه مختلف اختصاص دهند—بدون آنکه ترافیک‌ها با یکدیگر تداخل داشته باشند. کاربردهای اصلی 331FLR عبارتند از:

–

–

مقایسه: 331FLR در برابر کارت‌های ۱۰ گیگابیتی FlexibleLOM

–

برای درک بهتر جایگاه 331FLR، مقایسه آن با مدل 533FLR-T (یک کارت ۱۰ گیگابیتی FlexibleLOM) مفید است. کنترلر BCM57810S در 533FLR-T قابلیت NPAR دارد که هر پورت ۱۰ گیگابیتی را به چهار پورت مجازی تقسیم می‌کند، در حالی که BCM5719 در 331FLR فاقد NPAR است و پورت‌ها به صورت فیزیکی مجزا هستند. 331FLR با قیمت حدود ۱۵۰-۲۰۰ دلار، به طور قابل توجهی ارزان‌تر از 533FLR-T با قیمت حدود ۲۳۹-۳۰۳ دلار است. همچنین 331FLR با مصرف برق کمتر (چهار پورت ۱ گیگابیتی در مقابل دو پورت ۱۰ گیگابیتی)، برای اتصالاتی که به پهنای باند بالا نیاز ندارند، از نظر انرژی بهینه‌تر است.

با این حال، 331FLR فاقد قابلیت‌های هم‌گرایی ذخیره‌سازی (FCoE) و Tunnel Offload (VXLAN/NVGRE) است که در 533FLR-T وجود دارد. به عبارت دیگر، 331FLR یک NIC خالص است، نه یک CNA—و این انتخاب، آگاهانه و بر اساس نیاز بازار صورت گرفته است. برای سازمان‌هایی که صرفاً به اتصالات ۱ گیگابیتی پایدار، کم‌مصرف و با تراکم پورت بالا نیاز دارند، 331FLR انتخاب بهتری است.

–

سازگاری گسترده با سرورهای HPE ProLiant

–

کارت شبکه 331FLR با پارت نامبر 629135-B22 عمدتاً برای سرورهای نسل هشتم و نهم HPE ProLiant (Gen8 و Gen9) طراحی شده است. این دامنه سازگاری شامل سرورهای رک‌مونت DL مانند DL360 Gen9، DL380 Gen9، DL560 Gen9 و DL580 Gen9، سرورهای برج ML مانند ML350 Gen9، و سرورهای Density-Optimized خانواده Apollo 2000 Gen9 می‌شود. کارت 331FLR همچنین با سرورهای HPE SimpliVity نیز سازگار است. پارت نامبرهای جایگزینی مانند 701534-001 و 700757-001 نیز برای این کارت در بازار موجود هستند. از نظر نرم‌افزاری، 331FLR از Windows Server، Red Hat Enterprise Linux، SUSE Linux Enterprise Server، VMware ESXi و Oracle Solaris پشتیبانی می‌کند.

–

–

طراحی حرارتی و مصرف بهینه انرژی

–

کارت 331FLR با مصرف انرژی بسیار پایین—کمتر از ۵ وات برای چهار پورت—طراحی شده است. این مصرف پایین، نتیجه مستقیم معماری تک‌تراشه‌ای BCM5719 و استفاده از استاندارد IEEE 802.3az (Energy Efficient Ethernet) است که مصرف برق را در دوره‌های کم‌ترافیک شبکه به طور هوشمند کاهش می‌دهد. محدوده دمای عملیاتی این کارت از ۰ تا ۵۵ درجه سانتی‌گراد و رطوبت نسبی ۱۰ تا ۹۰ درصد (غیرمتراکم) است که برای استقرار در انواع دیتاسنترها مناسب است. طراحی کاملاً Fanless و جریان هوای داخلی سرور که با فناوری HPE Sea of Sensors 3D پایش می‌شود، خنک‌سازی غیرفعال کارآمدی را فراهم می‌کند.

–

ارزش اقتصادی و صرفه‌جویی در هزینه‌ها

–

با قیمتی در حدود ۱۵۰ تا ۲۰۰ دلار در بازار (و حتی پایین‌تر در بازار قطعات استوک)، کارت شبکه 331FLR یک راه‌حل فوق‌العاده مقرون‌به‌صرفه برای سازمان‌هایی است که به دنبال افزودن پورت‌های اترنت ۱ گیگابیتی اضافی—بدون مصرف اسلات‌های PCIe—هستند. مهم‌ترین ارزش اقتصادی 331FLR در ترکیب چهار مزیت کلیدی آن خلاصه می‌شود: آزادسازی اسلات‌های PCIe از طریق FlexibleLOM، مصرف برق کمتر از ۵ وات، حذف نیاز به سوئیچ‌های اضافی با چهار پورت مجزا، و سازگاری کامل با سرورهای Gen8 و Gen9.

–

سوالات متداول

–

جمع‌بندی نهایی

–

کارت شبکه HPE Ethernet 1Gb 4-Port 331FLR Adapter با شماره قطعه 629135-B22، یک NIC نیست که با قدرت خام خود شما را شگفت‌زده کند—و این دقیقاً نکته اصلی است. 331FLR با فرم‌فاکتور FlexibleLOM، مصرف انرژی ناچیز، چهار پورت مجزا و قابلیت اطمینان مثال‌زدنی خود، به عنوان یک ابزار تخصصی و بی‌صدا، نقشی حیاتی در معماری دیتاسنترهای مدرن ایفا می‌کند. در شرایطی که هر اسلات PCIe ارزش استراتژیک دارد، 331FLR با فداکاری اسلات اختصاصی خود روی مادربرد، فضای لازم برای قطعات قدرتمندتری چون GPUها و کنترلرهای RAID را آزاد می‌گذارد. برای مدیران شبکه‌ای که به جداسازی ترافیک‌های مدیریت و عملیاتی نیاز دارند، 331FLR با چهار پورت Full Line-Rate خود راه‌حلی ظریف، کم‌مصرف و مقرون‌به‌صرفه ارائه می‌دهد. این کارت نشان می‌دهد که گاهی اوقات، قدرت در ظرافت و کارایی نهفته است—نه صرفاً در پهنای باند خام.

–

–
