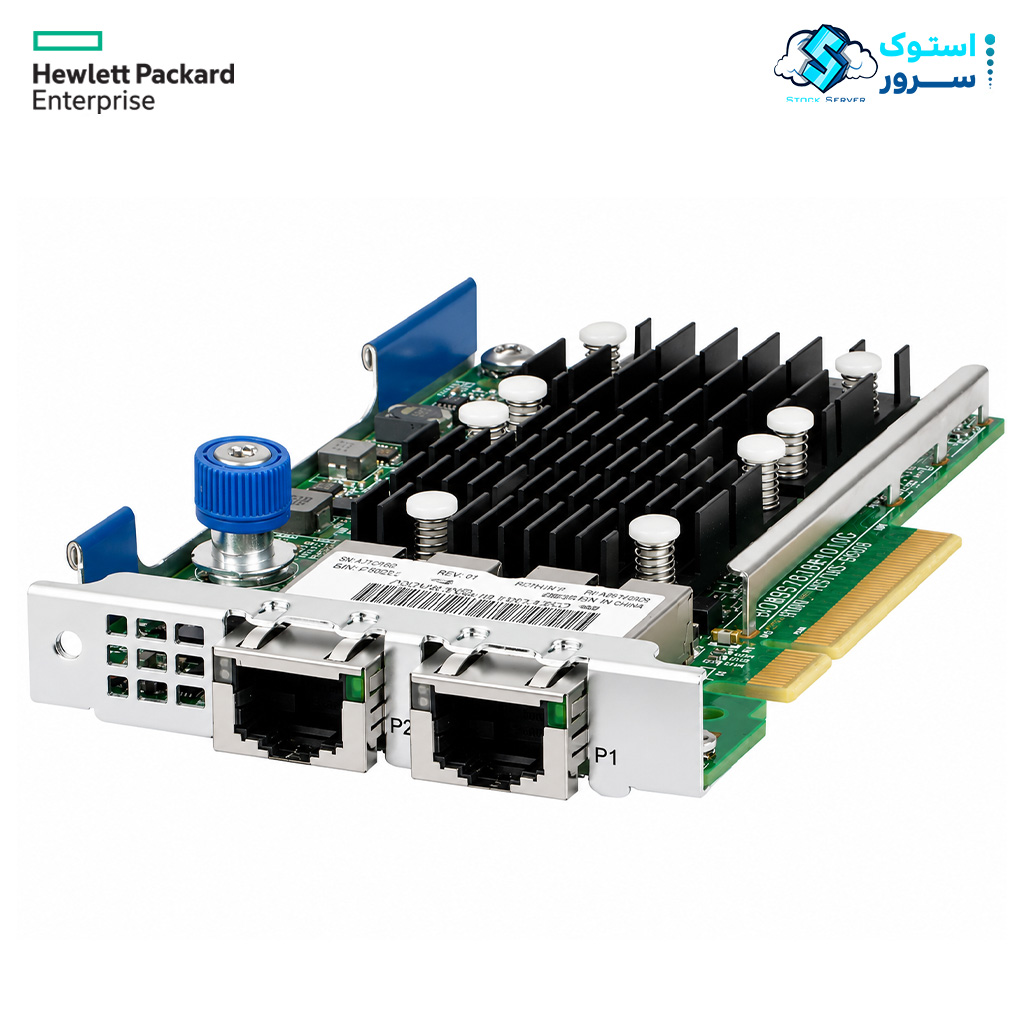

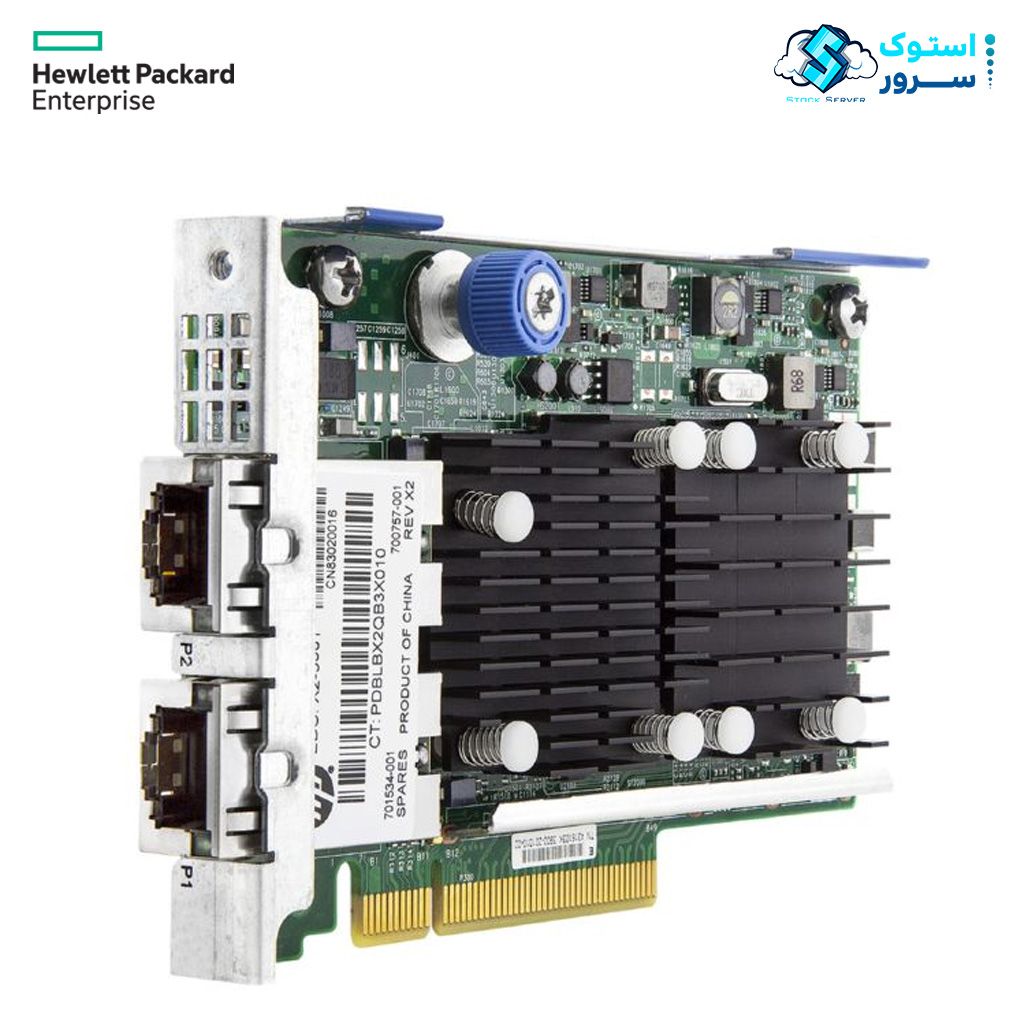

کارت شبکه HPE FlexFabric 10Gb 2-port 533FLR-T 700759-B21

کارت شبکه HPE FlexFabric 10Gb 2-Port 533FLR-T Adapter 700759-B21

–

در عصر تحول دیجیتال و رایانش ابری، جایی که هر ثانیه تأخیر در پردازش داده‌ها می‌تواند پیامدهای مالی و عملیاتی جبران‌ناپذیری به همراه داشته باشد، زیرساخت شبکه نقشی فراتر از یک مسیر ارتباطی ساده ایفا می‌کند. شبکه، شاهرگ حیاتی دیتاسنترهای مدرن است و کارت شبکه به عنوان واسط میان سرور و این شاهرگ، باید توانایی پاسخگویی به نیازهای پیچیده و روزافزون را داشته باشد. در این میان، شرکت Hewlett Packard Enterprise با معرفی کارت شبکه HPE FlexFabric 10Gb 2-Port 533FLR-T Adapter به شماره قطعه 700759-B21، یک راه‌حل همه‌کاره و مقرون‌به‌صرفه برای سازمان‌هایی ارائه کرده است که به دنبال ارتقای زیرساخت خود از اترنت ۱ گیگابیتی به ۱۰ گیگابیتی هستند، بدون آنکه بخواهند هزینه‌های گزاف برای بازسازی کابل‌کشی یا خرید فیبر نوری متحمل شوند. این آداپتور که بر پایه فناوری FlexibleLOM طراحی شده، نه‌تنها یک کارت شبکه ساده نیست، بلکه یک راه‌حل هم‌گرا (Converged) است که ترافیک شبکه (LAN) و ذخیره‌سازی (SAN) را بر روی یک بستر واحد یکپارچه می‌کند و با بهره‌گیری از کنترلر قدرتمند Broadcom BCM57810S، استانداردهای جدیدی را در کارایی، انعطاف‌پذیری و مدیریت منابع تعریف می‌کند.

–

معماری سخت‌افزاری: قلب تپنده BCM57810S

–

در قلب کارت 533FLR-T، کنترلر Broadcom BCM57810S نهفته است — یک تراشه تک‌راه‌حلی (Single-Chip Solution) که به طور خاص برای پاسخگویی به نیازهای سنگین دیتاسنترهای نسل جدید طراحی شده است. این کنترلر که به ۲۵۶ مگابایت حافظه اختصاصی onboard مجهز شده، توانایی مدیریت ترافیک‌های انفجاری (Burst Traffic) و جلوگیری از گم شدن بسته‌ها را دارد. برخلاف بسیاری از کنترلرهای رایج در بازار، BCM57810S یک پردازنده شبکه تمام‌عیار است که می‌تواند هم‌زمان چندین جریان ترافیکی متفاوت را پردازش کرده و هر یک را به مسیر سخت‌افزاری مناسب هدایت کند.

این آداپتور از رابط PCI Express 2.0 با ۸ لاین (x8) برای ارتباط با مادربرد سرور استفاده می‌کند که پهنای باندی معادل ۴ گیگابایت بر ثانیه در هر جهت را فراهم می‌کند. هر یک از دو پورت RJ-45 این کارت در حالت تمام‌دوپلکس (Full-Duplex) قادر به انتقال داده با سرعت ۲۰ گیگابیت بر ثانیه است، که مجموع پهنای باند تجمعی دوطرفه آن به ۴۰ گیگابیت بر ثانیه می‌رسد. نکته حائز اهمیت این است که پورت‌های 533FLR-T از استاندارد 10GBASE-T پشتیبانی می‌کنند و امکان استفاده از کابل‌های مسی CAT 6A را تا مسافت ۱۰۰ متر فراهم می‌آورند. این یعنی سازمان‌ها می‌توانند بدون نیاز به سرمایه‌گذاری هنگفت بر روی زیرساخت فیبر نوری، شبکه خود را به ۱۰ گیگابیت ارتقا دهند و از همان کابل‌کشی‌های موجود CAT 6A برای دستیابی به حداکثر سرعت بهره ببرند.

–

فناوری FlexibleLOM: یک تغییر پارادایم در طراحی سرور

–

مهم‌ترین وجه تمایز کارت 533FLR-T نسبت به کارت‌های شبکه PCIe استاندارد، بهره‌گیری از فناوری اختصاصی FlexibleLOM (مخفف LAN on Motherboard) است. این فناوری یک اسلات ویژه روی مادربرد سرورهای HPE ProLiant فراهم می‌کند که صرفاً برای کارت‌های شبکه طراحی شده است. مزایای این طراحی را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

آزادسازی اسلات‌های PCIe

با نصب 533FLR-T روی اسلات اختصاصی FlexibleLOM، تمامی اسلات‌های استاندارد PCIe سرور برای نصب کارت‌های توسعه دیگر مانند GPUها، کنترلرهای RAID و کارت‌های NVMe آزاد می‌مانند. این یک مزیت حیاتی در سرورهای 1U و 2U است که فضای فیزیکی محدودی دارند.

بهبود جریان هوا و خنک‌سازی

نصب عمودی این کارت در مسیر جریان هوای داخلی شاسی، خنک‌سازی کارآمدتری را برای تمام قطعات فراهم می‌کند و از آنجایی که کارت فاقد هرگونه قطعه متحرک است، قابلیت اطمینان آن افزایش می‌یابد.

کاهش پیچیدگی کابل‌کشی و مصرف برق

نسبت به کارت‌های PCIe سنتی، فرم‌فاکتور FLR مصرف برق را بهینه کرده و با حذف کابل‌های رابط، پیچیدگی‌های مدیریتی را کاهش می‌دهد.

تعویض و ارتقای آسان

امکان تعویض کارت شبکه بدون نیاز به باز کردن کامل سرور و خارج کردن سایر کارت‌ها وجود دارد که این امر به‌تنهایی می‌تواند ساعت‌ها در زمان تیم‌های فنی صرفه‌جویی کند.

سازگاری با نسل‌های مختلف

این آداپتور با سرورهای HPE ProLiant Gen8 و Gen9 و همچنین برخی مدل‌های Gen10 سازگاری کامل دارد.

مدیریت یکپارچه با ابزارهای HPE

533FLR-T به طور کامل با پلتفرم‌های مدیریتی HPE از جمله iLO و Insight Control ادغام می‌شود.

–

قابلیت‌های هم‌گرایی ذخیره‌سازی و Offloading سخت‌افزاری

–

آنچه 533FLR-T را از یک NIC ساده متمایز می‌کند، ماهیت FlexFabric آن است که به این آداپتور امکان می‌دهد ترافیک شبکه و ذخیره‌سازی را بر روی یک بستر واحد یکپارچه کند. این کارت از هر دو پروتکل iSCSI و FCoE (Fibre Channel over Ethernet) پشتیبانی کامل می‌کند. این بدان معناست که یک پورت فیزیکی واحد می‌تواند به طور هم‌زمان ترافیک استاندارد شبکه (NIC) و ترافیک ذخیره‌سازی (SAN) را حمل کند، بدون آنکه تداخلی بین آن‌ها ایجاد شود. پشتیبانی از iSCSI و FCoE، نیاز به HBAهای (Host Bus Adapter) اختصاصی فیبر چنل و کارت‌های شبکه مجزا را از بین می‌برد و زیرساخت شبکه را به طور چشمگیری ساده‌تر می‌کند.

علاوه بر قابلیت‌های ذخیره‌سازی، 533FLR-T به مجموعه‌ای از موتورهای Offloading سخت‌افزاری مجهز است که بار پردازشی CPU سرور را کاهش می‌دهند. کنترلر BCM57810S با پشتیبانی از فناوری‌های Tunneling مانند VXLAN و NVGRE، عملیات بسته‌بندی (Encapsulation) و بسته‌گشایی (Decapsulation) ترافیک‌های شبکه‌های Overlay را مستقیماً بر روی سخت‌افزار انجام می‌دهد. این قابلیت برای دیتاسنترهای مبتنی بر VMware NSX و شبکه‌های نرم‌افزارمحور (SDN) حیاتی است. همچنین فناوری‌هایی مانند TCP Checksum Offloading، Large Send Offload (LSO) و Receive Side Scaling (RSS) نیز به کاهش مصرف CPU و بهبود کارایی کلی شبکه کمک می‌کنند.

–

فناوری NPAR: تقسیم‌بندی هوشمند پهنای باند

–

یکی از قدرتمندترین و خاص‌ترین ویژگی‌های کارت 533FLR-T، پشتیبانی از فناوری Network Partitioning (NPAR) است. این فناوری به مدیران شبکه اجازه می‌دهد تا هر پورت فیزیکی ۱۰ گیگابیتی را به چهار پارتیشن یا Function فیزیکی مجزا تقسیم کنند. مزایای NPAR در شش بخش زیر خلاصه می‌شود:

–

ویژگی‌های پیشرفته مجازی‌سازی و مدیریت

–

کارت 533FLR-T با مجموعه‌ای از ویژگی‌های پیشرفته، برای محیط‌های مجازی‌سازی متراکم و دیتاسنترهای مدرن بهینه‌سازی شده است. این آداپتور از فناوری Single Root I/O Virtualization (SR-IOV) پشتیبانی می‌کند که به چندین سیستم‌عامل اجازه می‌دهد یک اتصال فیزیکی را به اشتراک بگذارند. همچنین از VMware NetQueue و Microsoft VMQ پشتیبانی می‌کند که کارایی شبکه را در محیط‌های VMware ESXi و Hyper-V بهبود می‌بخشند. پشتیبانی از Jumbo Frames، MSI-X، Adaptive Interrupt Coalescing و VLAN Tagging نیز از دیگر ویژگی‌های کلیدی این کارت است.

یکی از فناوری‌های جالب توجه در این آداپتور، HPE Sea of Sensors 3D Technology است — مجموعه‌ای از ۳۲ سنسور که به طور خودکار فعالیت حرارتی را در سراسر سرور ردیابی می‌کند. هنگامی که دما بیش از حد افزایش یابد، سنسورها می‌توانند فن‌ها را فعال کرده و سایر تنظیمات را برای کاهش مصرف انرژی انجام دهند.

–

سازگاری گسترده با سرورهای HPE ProLiant

–

کارت 533FLR-T با پارت نامبر 700759-B21 برای نصب در سرورهای HPE ProLiant از نسل‌های Gen8، Gen9 و برخی مدل‌های Gen10 طراحی شده است. این آداپتور با مدل‌های متعددی از جمله DL180 Gen10، DL325 Gen10، DL360 Gen10، DL380 Gen10، DL388p Gen8، DL560 Gen10، XL170r Gen10، XL190r Gen10 و SimpliVity 380 Gen10 سازگاری کامل دارد. پارت نامبرهای جایگزینی مانند 701534-001 و 700757-001 نیز برای این کارت وجود دارند.

از نظر نرم‌افزاری، 533FLR-T از طیف گسترده‌ای از سیستم‌عامل‌ها پشتیبانی می‌کند: Microsoft Windows Server 2008/2012 و نسخه‌های بعدی، Red Hat Enterprise Linux 5/6/7، SUSE Linux Enterprise Server 11/12، VMware ESXi 5.x/6.x، Citrix XenServer 6.x و Oracle Solaris 10/11.

–

کاربردها و سناریوهای استقرار

–

تطبیق‌پذیری و قدرت 533FLR-T آن را برای طیف وسیعی از سناریوهای راهبردی مناسب می‌سازد:

شبکه‌های هم‌گرا: با پشتیبانی از iSCSI و FCoE، این کارت امکان یکپارچه‌سازی زیرساخت‌های جداگانه LAN و SAN را فراهم می‌کند.

محیط‌های مجازی‌سازی متراکم: با SR-IOV، NPAR و VMware NetQueue/Microsoft VMQ، این کارت برای هاست‌های VMware و Hyper-V ایده‌آل است.

رایانش ابری: پهنای باند ۴۰ گیگابیت بر ثانیه، Tunnel Offload و پشتیبانی از VXLAN/NVGRE، آن را به گزینه‌ای مناسب برای محیط‌های ابری تبدیل کرده است.

NIC Teaming و High Availability: قابلیت ترکیب پورت‌ها با استاندارد IEEE 802.3ad/LACP، افزونگی و افزایش پهنای باند را تضمین می‌کند.

–

ارزش اقتصادی و صرفه‌جویی در هزینه‌ها

–

کارت شبکه 533FLR-T یک انتخاب اقتصادی هوشمندانه برای سازمان‌هایی است که به دنبال ارتقای شبکه خود به ۱۰ گیگابیت هستند. با قیمتی در حدود ۲۳۹ تا ۳۰۳ دلار (بسته به منطقه و فروشنده)، این آداپتور با پشتیبانی از کابل‌کشی مسی CAT 6A، هزینه‌های پیاده‌سازی را در مقایسه با راه‌حل‌های مبتنی بر فیبر نوری به شدت کاهش می‌دهد. همچنین با توجه به مصرف بهینه انرژی و طراحی Fanless، هزینه‌های عملیاتی بلندمدت نیز کاهش می‌یابد.

–

سوالات متداول

–

جمع‌بندی

–

کارت شبکه HPE FlexFabric 10Gb 2-Port 533FLR-T Adapter 700759-B21 یک راه‌حل جامع، قدرتمند و مقرون‌به‌صرفه برای مدرن‌سازی زیرساخت‌های شبکه سازمانی است. با کنترلر Broadcom BCM57810S، ۲۵۶ مگابایت حافظه onboard، پشتیبانی از iSCSI/FCoE، فناوری NPAR، SR-IOV و Tunnel Offload، این آداپتور فراتر از یک NIC ساده عمل می‌کند و به عنوان یک پلتفرم هم‌گرایی تمام‌عیار، نیازهای پیچیده دیتاسنترهای امروزی را برطرف می‌سازد. فرم‌فاکتور FlexibleLOM با آزادسازی اسلات‌های PCIe، و پشتیبانی از کابل‌کشی CAT 6A تا ۱۰۰ متر، 533FLR-T را به انتخابی ایده‌آل برای سازمان‌هایی تبدیل کرده که به دنبال ارتقای شبکه خود بدون تحمیل هزینه‌های اضافی هستند.

–

–
