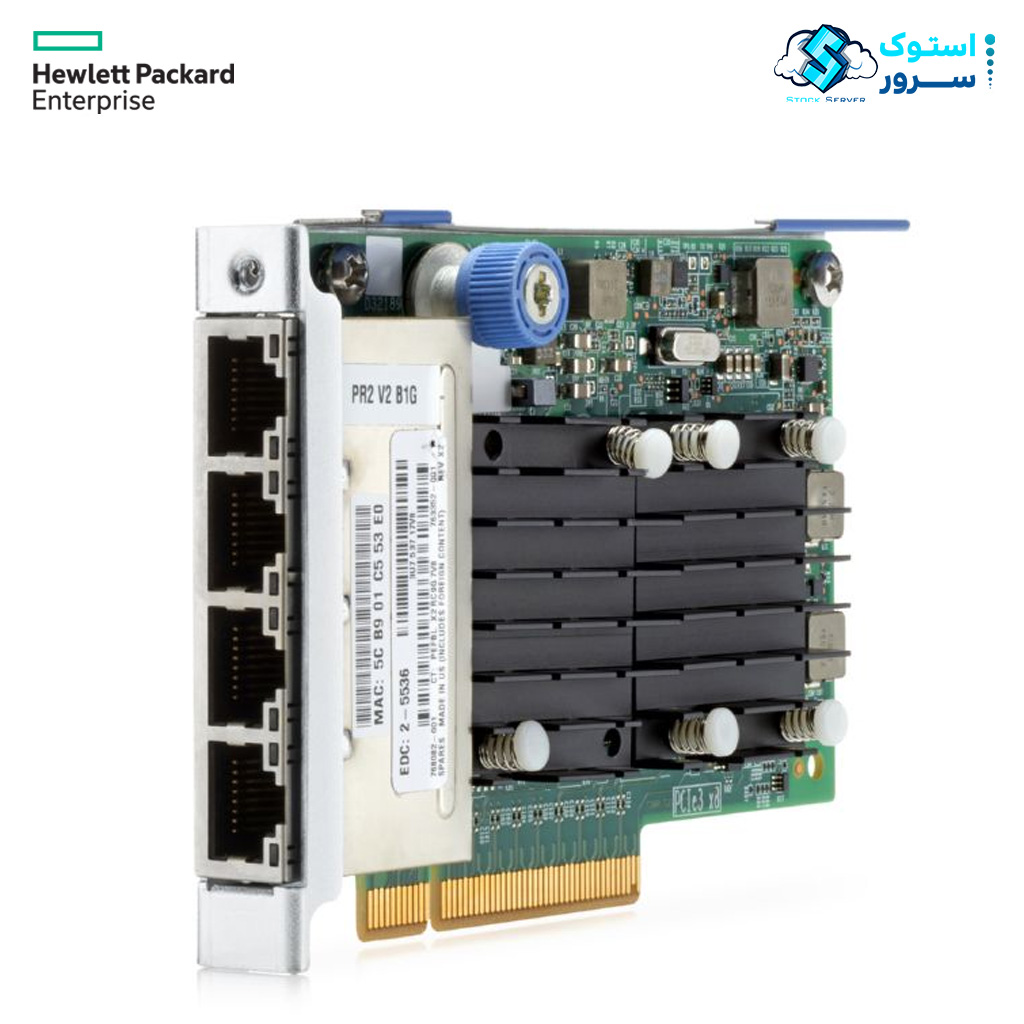

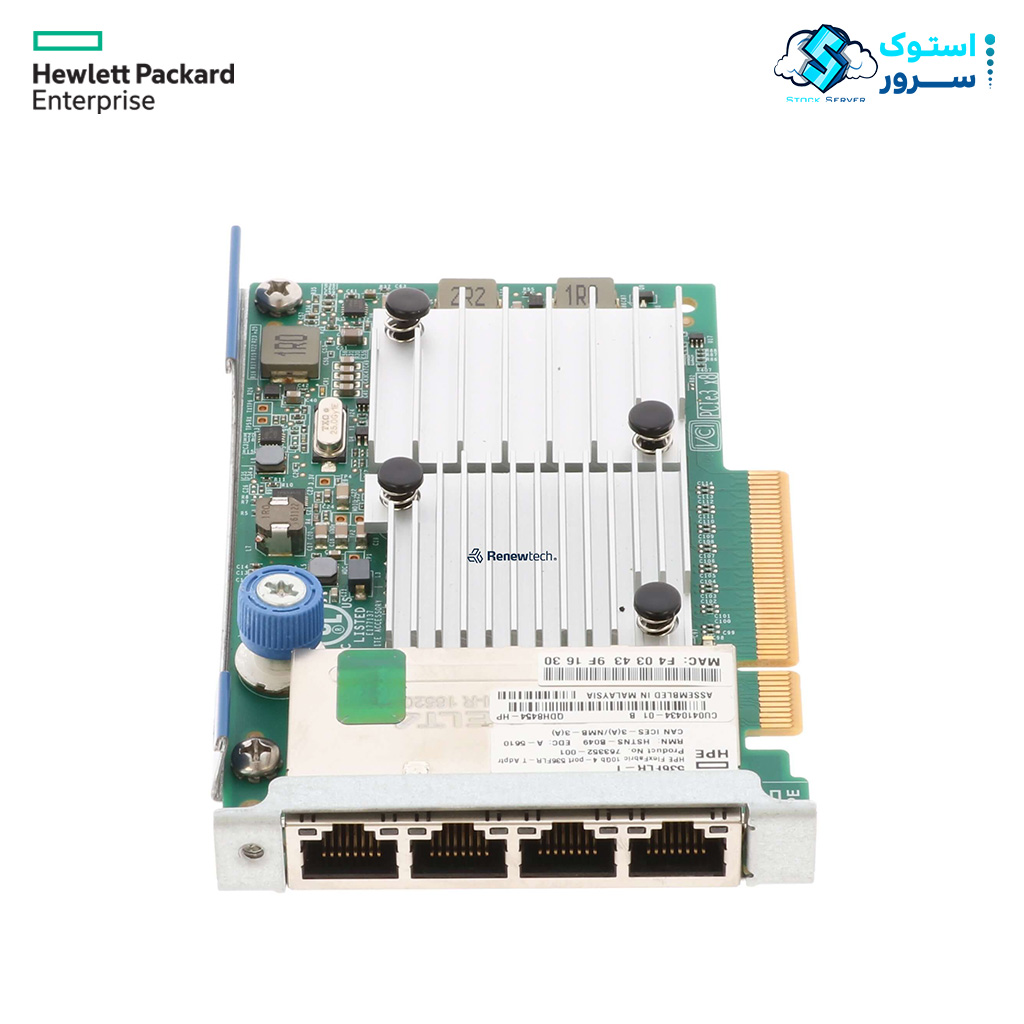

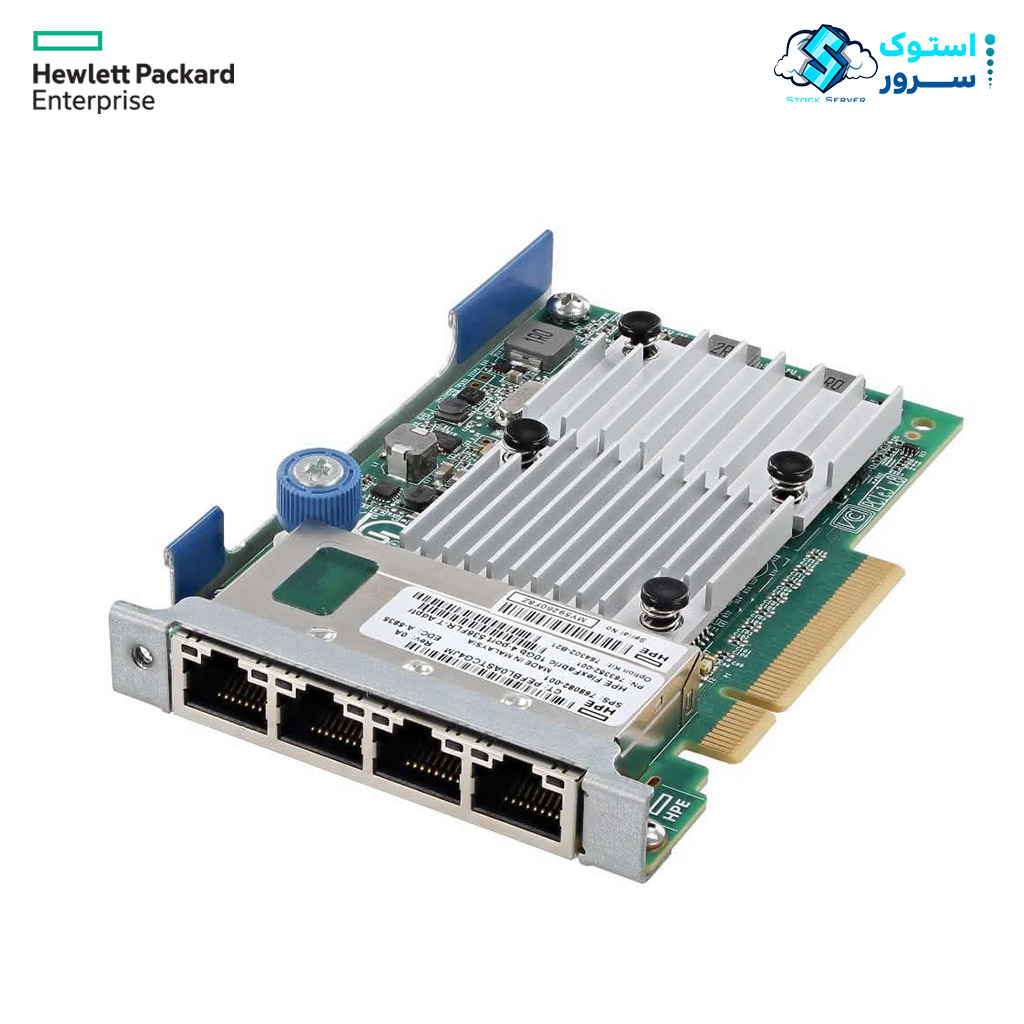

کارت شبکه HPE FlexFabric 10Gb 4-port 536FLR-T Adapter (764302-B21)

–

مقدمه: فراتر از یک NIC ساده

–

در دنیای دیتاسنترهای امروزی، شبکه فقط یک اتصال ساده نیست؛ بلکه بستر اصلی برای راه‌اندازی سرویس‌ها، ذخیره‌سازی داده‌ها و ارتباطات درون سازمانی است. با افزایش حجم داده‌ها، مجازی‌سازی و نیاز به پردازش‌های سریع، یک کارت شبکه باید فراتر از انتقال بسته‌ها عمل کند و قابلیت‌های هوشمندی مانند تفکیک ترافیک، کاهش بار CPU و مدیریت پیشرفته را ارائه دهد. کارت شبکه HPE FlexFabric 10Gb 4-port 536FLR-T Adapter با شماره قطعه 764302-B21 دقیقاً برای چنین نیازهایی طراحی شده است. این آداپتور قدرتمند با اتکا به فناوری هم‌گرا (Converged Networking)، فرم‌فاکتور اختصاصی FlexibleLOM و چهار پورت پرسرعت ۱۰ گیگابیتی، نقشی کلیدی در یکپارچه‌سازی زیرساخت‌های LAN و SAN ایفا کرده و می‌تواند پیچیدگی‌های مراکز داده را به شکل قابل توجهی کاهش دهد. در ادامه، از زوایای مختلف به بررسی این محصول می‌پردازیم و خواهیم دید که چرا 536FLR-T برای بسیاری از سناریوهای سازمانی یک انتخاب استراتژیک محسوب می‌شود.

–

مشخصات فنی و معماری سخت‌افزاری

–

در قلب کارت شبکه 536FLR-T، کنترلری از خانواده QLogic، یعنی مدل 57840S، قرار گرفته است. این تراشه یک پردازنده قدرتمند اترنت ۱۰ گیگابیتی است که به صورت ترکیبی برای مدیریت چهار پورت استفاده می‌شود. نکته کلیدی در مورد این کنترلر، برخورداری از موتور تخلیه بار TCP (TCP Offload Engine – TOE) است. به زبان ساده، TOE این امکان را فراهم می‌کند که کلیه عملیات پردازشی مربوط به پشته پروتکل TCP/IP، به جای پردازنده اصلی سرور (CPU)، مستقیماً بر روی سخت‌افزار کارت شبکه انجام شود. این قابلیت باعث آزاد شدن چرخه‌های ارزشمند CPU شده و آن را برای اجرای برنامه‌های کاربردی اصلی مانند پایگاه‌های داده و ماشین‌های مجازی در دسترس قرار می‌دهد. نتیجه این امر، افزایش چشمگیر تراکم‌پذیری و بهبود کارایی کلی سرور خواهد بود.
این آداپتور از طریق رابط PCI Express 3.0 x8 با مادربرد سرور ارتباط برقرار می‌کند. پهنای باند تئوری این رابط (نزدیک به ۸ گیگابایت بر ثانیه) آنقدر بالاست که به راحتی از عهده پشتیبانی هم‌زمان از چهار پورت ۱۰ گیگابیتی با حداکثر توان عملیاتی برمی‌آید و از ایجاد هرگونه گلوگاه در سطح گذرگاه PCIe جلوگیری می‌کند. این طراحی تضمین می‌کند که حتی در اوج بار ترافیکی، کارت شبکه دچار افت سرعت نشود.

یکی از مزیت‌های بزرگ این مدل، استفاده از ۴ پورت RJ-45 مبتنی بر استاندارد 10GBASE-T است. این استاندارد امکان استفاده از کابل‌های مسی CAT 6A را تا مسافت ۱۰۰ متر فراهم می‌کند. به این ترتیب، سازمان‌ها می‌توانند بدون نیاز به تعویض کابل‌کشی‌های قدیمی و سرمایه‌گذاری روی فیبر نوری، شبکه خود را به سرعت ۱۰ گیگابیت ارتقا دهند. همچنین این پورت‌ها از قابلیت Auto-Negotiation پشتیبانی می‌کنند و به طور خودکار با شبکه‌های ۱ گیگابیتی قدیمی‌تر نیز سازگار می‌شوند. این موضوع مسیر مهاجرت تدریجی و کم‌هزینه از نسل‌های قبلی شبکه به زیرساخت‌های پرسرعت را هموار می‌کند. ابعاد فشرده این آداپتور (۰.۶ × ۴.۷ × ۲.۸ اینچ) و وزن کم (۱۲۰ گرم) نیز آن را به گزینه‌ای ایده‌آل برای نصب در انواع سرورهای رک‌مونت و برج تبدیل کرده است.

–

فرم‌فاکتور FlexibleLOM: یک تغییر پارادایم در طراحی سرور

–

یکی از هوشمندانه‌ترین جنبه‌های طراحی کارت 536FLR-T، بهره‌گیری از فناوری FlexibleLOM (مخفف LAN on Motherboard) است که توسط HPE توسعه یافته است. برخلاف کارت‌های شبکه سنتی که یک اسلات PCIe استاندارد را اشغال می‌کنند، 536FLR-T در یک اسلات اختصاصی و ویژه روی مادربرد نصب می‌شود. این رویکرد ساده اما قدرتمند، پیامدهای بسیار مثبتی برای زیرساخت سرور دارد. اولین و مهم‌ترین مزیت آن، آزادسازی تمامی اسلات‌های PCIe سرور است. در دیتاسنترهای مدرن، اسلات‌های توسعه برای نصب GPUها، کنترلرهای RAID، کارت‌های NVMe و سایر شتاب‌دهنده‌ها ارزش بسیار بالایی دارند. با نصب 536FLR-T روی درگاه اختصاصی خود، دیگر نگرانی بابت کمبود اسلات برای قطعات حیاتی وجود نخواهد داشت.
علاوه بر این، طراحی عمودی FlexibleLOM به بهبود جریان هوای داخل شاسی کمک می‌کند و خنک‌سازی کارآمدتری را برای تمام قطعات فراهم می‌سازد. این پیکربندی همچنین منجر به کاهش پیچیدگی کابل‌کشی و مصرف برق می‌شود. از آن‌جایی که کارت مستقیماً روی مادربرد نصب شده و نیازی به کابل‌های رابط اضافی ندارد، نقاط خرابی مکانیکی کاهش یافته و قابلیت اطمینان کلی سیستم افزایش می‌یابد. ماهیت بدون فن (Fanless) این آداپتور نیز به کاهش نویز و افزایش طول عمر آن کمک می‌کند. همچنین، فرآیند تعویض یا ارتقای کارت بدون نیاز به باز کردن کامل سرور و خارج کردن سایر کارت‌ها امکان‌پذیر است؛ این ویژگی به تنهایی می‌تواند ساعت‌ها در زمان نیروهای فنی صرفه‌جویی کند.

–

قابلیت‌های پیشرفته Offloading و هم‌گرایی

–

کارت 536FLR-T به یک NIC ساده محدود نمی‌شود، بلکه مجموعه‌ای از قابلیت‌های سخت‌افزاری پیشرفته را برای کاهش بار CPU و یکپارچه‌سازی ترافیک‌های مختلف ارائه می‌دهد. در حوزه ذخیره‌سازی، این آداپتور یک غول واقعی است. این کارت با پشتیبانی کامل از پروتکل‌های iSCSI و مهم‌تر از آن، FCoE (Fibre Channel over Ethernet)، امکان هم‌گرایی کامل شبکه (LAN) و ذخیره‌سازی (SAN) را بر روی یک بستر فیزیکی واحد فراهم می‌کند. به این معنا که دیگر نیازی به کارت‌های مجزای HBA (Host Bus Adapter) برای اتصال به SAN نیست و ترافیک حیاتی ذخیره‌سازی نیز مانند ترافیک معمولی شبکه از بستر اترنت ۱۰ گیگابیتی عبور می‌کند. این قابلیت به تنهایی می‌تواند هزینه‌های زیرساختی مربوط به کابل‌کشی، سوئیچ‌های SAN و کارت‌های اضافی را به شدت کاهش دهد.
در زمینه مجازی‌سازی شبکه نیز، 536FLR-T بسیار توانمند است. این کارت از فناوری‌های پیشرفته‌ای مانند VMware NetQueue و Microsoft VMQ پشتیبانی می‌کند که با توزیع هوشمند بار ترافیکی بین هسته‌های CPU، کارایی ماشین‌های مجازی را بهبود می‌بخشند. همچنین وجود فناوری SR-IOV به ماشین‌های مجازی اجازه می‌دهد تا به صورت مستقیم و با کمترین سربار به منابع سخت‌افزاری کارت دسترسی پیدا کنند. انعطاف‌پذیری این کارت فقط به مجازی‌سازی محدود نمی‌شود؛ بلکه با پشتیبانی از فناوری‌های Tunneling مانند VXLAN و NVGRE، برای دیتاسنترهای نرم‌افزارمحور (SDN) و شبکه‌های مبتنی بر Overlay نیز کاملاً بهینه‌سازی شده است. به این ترتیب، 536FLR-T می‌تواند بار پردازشی مربوط به بسته‌بندی و بسته‌گشایی ترافیک‌های تونل‌شده را نیز از روی دوش CPU بردارد.

–

فناوری NPAR: تقسیم‌بندی هوشمند پهنای باند

–

شاید کلیدی‌ترین و خاص‌ترین ویژگی این آداپتور، فناوری انحصاری NIC Partitioning یا NPAR باشد. این فناوری به مدیران شبکه این قدرت را می‌دهد تا هر یک از ۴ پورت فیزیکی ۱۰ گیگابیتی را به چندین کارت شبکه مجازی با پهنای باند اختصاصی و ایزوله تقسیم کنند. این قابلیت برای محیط‌هایی که نیاز به مدیریت دقیق منابع دارند، یک مزیت رقابتی بزرگ محسوب می‌شود. مزایای NPAR را می‌توان در شش بخش زیر بررسی کرد:

–

تفکیک کامل ترافیک

یک پورت فیزیکی می‌تواند هم‌زمان میزبان ترافیک‌های مجزای مدیریت (Management)، سرویس‌های تولیدی (Production)، زنده‌سازی ماشین‌های مجازی (vMotion/Live Migration) و ذخیره‌سازی باشد، بدون آنکه کوچک‌ترین تداخلی بین آن‌ها رخ دهد.

تضمین کیفیت سرویس (QoS)

مدیر شبکه می‌تواند به طور دقیق و بر اساس نیاز، حداقل و حداکثر پهنای باند را برای هر پارتیشن تعریف کند. برای مثال، ۶ گیگابیت برای ترافیک تولید، ۳ گیگابیت برای ذخیره‌سازی و ۱ گیگابیت برای مدیریت.

کاهش چشمگیر هزینه‌های تجهیزات

به جای نصب چندین کارت شبکه و مصرف اسلات‌های PCIe و پورت‌های سوئیچ، می‌توان تمام ارتباطات حیاتی را از طریق یک کارت 536FLR-T مدیریت کرد. این یعنی کاهش هزینه خرید سخت‌افزار و کابل‌کشی.

ساده‌سازی مدیریت

با کاهش تعداد کارت‌های فیزیکی، کابل‌ها و پورت‌های سوئیچ درگیر، پیکربندی و عیب‌یابی شبکه بسیار ساده‌تر و سریع‌تر می‌شود.

افزایش تراکم ماشین‌های مجازی

تضمین پهنای باند برای هر سرویس، خیال مدیران شبکه را از بابت بروز گلوگاه‌های شبکه راحت کرده و به آن‌ها امکان می‌دهد تا تعداد ماشین‌های مجازی بیشتری را روی یک سرور فیزیکی مستقر کنند.

ایزوله‌سازی کامل

NPAR در ترکیب با قابلیت VLAN tagging (IEEE 802.1Q)، یک لایه امنیتی و عملیاتی اضافی ایجاد کرده و ایزوله‌سازی کاملی را بین بخش‌های مختلف شبکه فراهم می‌کند.

–

مقایسه با سایر کارت‌های شبکه ۱۰ گیگابیتی

–

برای درک بهتر ارزش‌های 536FLR-T، مقایسه آن با یک رقیب مطرح در خانواده HPE، یعنی 562FLR-SFP+، مفید است. مهم‌ترین تفاوت در نوع اتصال آن‌هاست. 562FLR-SFP+ دارای دو پورت SFP+ است که عمدتاً نیازمند ماژول‌های فیبر نوری یا کابل‌های DAC است و برای فواصل طولانی یا دیتاسنترهایی که زیرساخت فیبر دارند، انتخاب بسیار خوبی است. در مقابل، 536FLR-T با ۴ پورت RJ-45 و پشتیبانی از 10GBASE-T، برای سازمان‌هایی که می‌خواهند از همان زیرساخت کابل‌کشی مسی CAT 6A خود استفاده کنند، انقلابی محسوب می‌شود. این ویژگی مسیر مهاجرت به ۱۰ گیگابیت را بسیار کم‌هزینه و ساده می‌کند. از نظر کنترلر، 562FLR-SFP+ از Intel X710 و 536FLR-T از QLogic 57840S استفاده می‌کند؛ اولی در برخی سناریوهای خاص SDN و NFV بهینه‌تر عمل می‌کند، در حالی که دومی با موتور TOE و پشتیبانی فوق‌العاده از FCoE، یک انتخاب بی‌نظیر برای شبکه‌های هم‌گرا (Converged) و بارهای کاری مبتنی بر ذخیره‌سازی است. همچنین، 536FLR-T با داشتن ۴ پورت و فناوری NPAR، انعطاف‌پذیری و تراکم بسیار بیشتری را در اختیار مدیران شبکه قرار می‌دهد.

–

کاربردها و سناریوهای استقرار

–

تطبیق‌پذیری و قدرت 536FLR-T آن را برای طیف وسیعی از سناریوهای راهبردی مناسب می‌سازد. برجسته‌ترین کاربرد آن در شبکه‌های هم‌گرا است، جایی که پشتیبانی هم‌زمان از iSCSI و FCoE به سازمان‌ها امکان می‌دهد زیرساخت‌های جداگانه LAN و SAN را با یکدیگر ادغام کرده و به سادگی بی‌سابقه‌ای در مدیریت دست یابند. برای دیتاسنترهای با چگالی بالا، این آداپتور یک انتخاب ایده‌آل است؛ زیرا با قابلیت NPAR می‌تواند به صورت تضمین‌شده پهنای باند را بین ماشین‌های مجازی متعدد توزیع کند و از بروز پدیده “همسایه پر سروصدا” در شبکه جلوگیری نماید. در سناریوهایی که نیاز به جداسازی فیزیکی ترافیک‌ها وجود دارد، ۴ پورت ۱۰ گیگابیتی به سادگی می‌توانند به ترافیک‌های تولید، مدیریت، vMotion/ Live Migration و ذخیره‌سازی اختصاص داده شوند. پشتیبانی از VXLAN و NVGRE نیز این کارت را به گزینه‌ای جذاب برای دیتاسنترهای نرم‌افزارمحور و پیاده‌سازی‌های مبتنی بر VMware NSX تبدیل کرده است. همچنین برای سازمان‌هایی که به دنبال کاهش هزینه‌های عملیاتی و افزایش کارایی زیرساخت خود هستند، این کارت شبکه یک راه‌حل همه‌کاره و مقیاس‌پذیر است.

–

ارزش‌های اقتصادی و زیست‌محیطی

–

سرمایه‌گذاری بر روی یک کارت شبکه ۱۰ گیگابیتی باید با نگاه به هزینه کل مالکیت (TCO) انجام شود. 536FLR-T نه تنها یک انتخاب فنی هوشمندانه، بلکه یک تصمیم اقتصادی سنجیده است. در ادامه به برخی از مهم‌ترین ارزش‌های اقتصادی و زیست‌محیطی این محصول می‌پردازیم:

–

سازگاری گسترده با سرورهای HPE ProLiant

–

کارت شبکه 536FLR-T با پارت نامبر 764302-B21 برای نصب در سرورهای HPE ProLiant از نسل‌های Gen9، Gen10 و Gen10 Plus طراحی شده و از دامنه سازگاری بسیار وسیعی برخوردار است. این آداپتور با خانواده‌های پرفروش رک‌مونت DL از جمله DL360 و DL380 در هر دو نسل نهم و دهم، DL160 Gen9، DL180 Gen10 و DL388 Gen10 کاملاً سازگار است. همچنین سرورهای قدرتمند سری DL560 Gen10 نیز از این کارت پشتیبانی می‌کنند. در کنار مدل‌های رک‌مونت، سرورهای برج (Tower) خانواده ML از جمله ML110، ML150 و ML350 در نسل‌های ۹ و ۱۰ نیز می‌توانند از این آداپتور استفاده کنند. این کارت برای خانواده سرورهای بهینه‌سازی‌شده Apollo مانند Apollo 4200 Gen9 و XL170r/XL190r Gen10 نیز یک گزینه تایید شده است. علاوه بر سرورها، این آداپتور در پلتفرم‌های ذخیره‌سازی و زیرساخت‌های فوق‌همگرا (HCI) مانند HPE Nimble Storage dHCI و HPE SimpliVity نیز به طور کامل پشتیبانی می‌شود. از نظر نرم‌افزاری نیز مجموعه کاملی از درایورها برای Windows Server 2012 R2/2008 R2، Red Hat Enterprise Linux (RHEL 6.7/7.2)، SUSE Linux Enterprise Server 11 SP4/12 و VMware ESXi 5.5 U3/6.0 U1 در دسترس است.

–

سوالات متداول

–

جمع‌بندی نهایی

–

کارت شبکه HPE FlexFabric 10Gb 4-port 536FLR-T Adapter 764302-B21 نمونه‌ای از یک طراحی هوشمندانه برای پاسخگویی به چالش‌های پیچیده دیتاسنترهای مدرن است. این آداپتور با اتکا به قدرت کنترلر QLogic و بهره‌گیری از چهار پورت ۱۰ گیگابیتی مبتنی بر مس، یکی از منعطف‌ترین راه‌حل‌های موجود در بازار است. فرم‌فاکتور FlexibleLOM با صرفه‌جویی در اسلات‌های PCIe، فناوری NPAR با تفکیک هوشمند پهنای باند، و قابلیت‌های هم‌گرایی کامل با پشتیبانی از FCoE و iSCSI، این محصول را از یک کارت شبکه ساده به یک مرکز فرماندهی برای ترافیک دیتاسنتر تبدیل کرده است. این کارت نه‌تنها عملکرد شبکه و ذخیره‌سازی را بهبود می‌بخشد، بلکه می‌تواند هزینه‌های جاری و سرمایه‌ای را نیز به شکل قابل توجهی کاهش دهد. برای مدیران شبکه‌ای که به دنبال مدرن‌سازی زیرساخت‌های مبتنی بر سرورهای HP ProLiant Gen9 و Gen10 خود و ایجاد یک بستر یکپارچه، قدرتمند و کم‌هزینه هستند، 536FLR-T یک انتخاب استراتژیک و بسیار هوشمندانه است.

–

–
