معرفی کارت گرافیک NVIDIA Quadro K4200 4GB

اجرای روان نرم‌افزارهای مهندسی و طراحی تنها به قدرت پردازنده مرکزی وابسته نیست. زمانی که یک پروژه شامل مدل‌های سه‌بعدی پیچیده، تعداد زیادی قطعه، بافت‌های حجیم یا چند نمایشگر با وضوح بالا باشد، کارت گرافیک نقش مهمی در سرعت نمایش و پایداری محیط کاری پیدا می‌کند. به همین دلیل در سیستم‌های حرفه‌ای معمولاً به‌جای کارت‌های گرافیک معمولی از محصولاتی استفاده می‌شود که درایور و سخت‌افزار آن‌ها برای برنامه‌های تخصصی بهینه شده است.

سری NVIDIA Quadro با تمرکز بر کاربران حرفه‌ای، مهندسان، معماران، طراحان صنعتی و تولیدکنندگان محتوای دیجیتال توسعه یافته است. تفاوت اصلی این خانواده با کارت‌های گیمینگ تنها در ظاهر یا مقدار حافظه خلاصه نمی‌شود؛ درایورهای Quadro برای عملکرد پایدار در برنامه‌های CAD، CAM، DCC و نرم‌افزارهای تجسم مهندسی آزمایش و تنظیم شده‌اند.

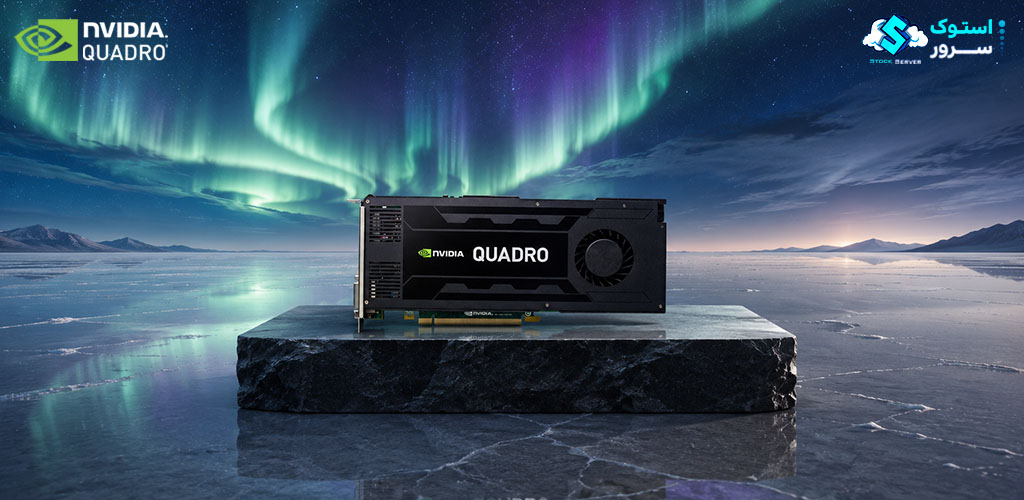

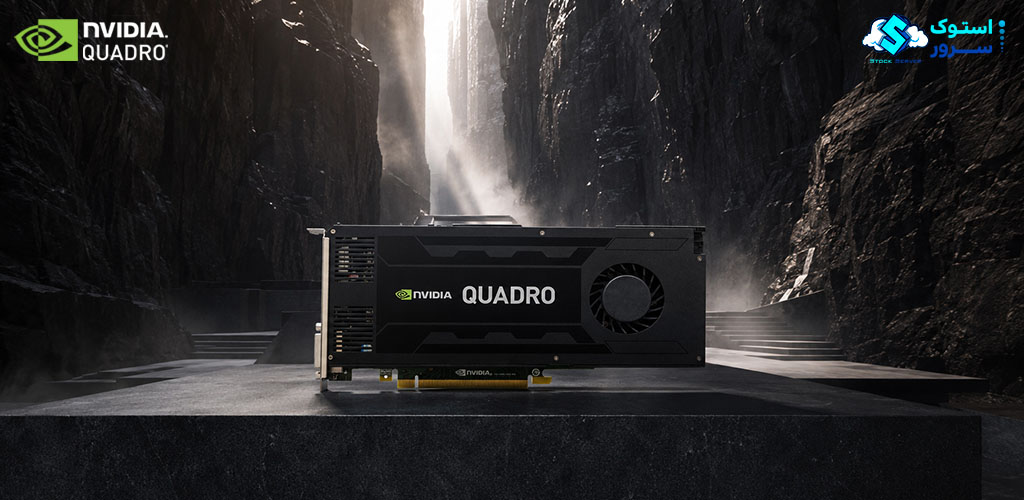

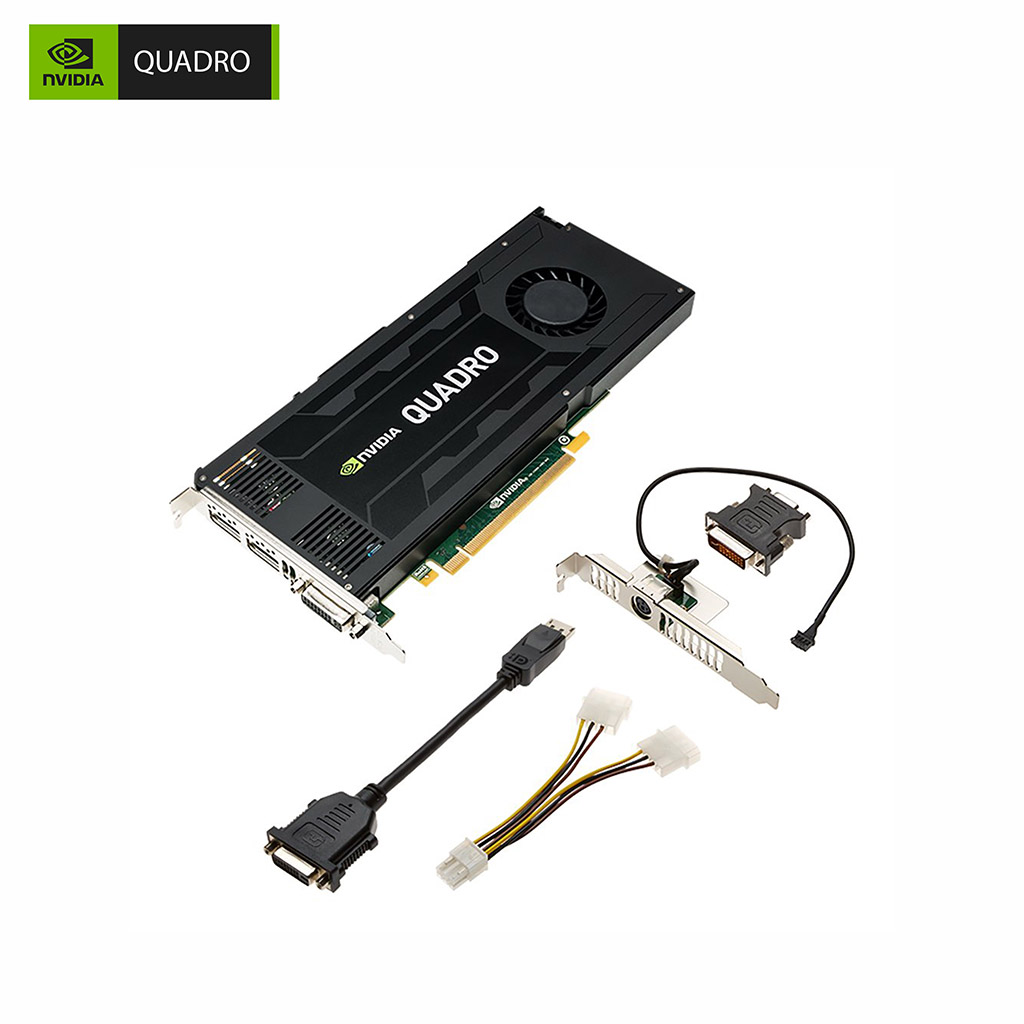

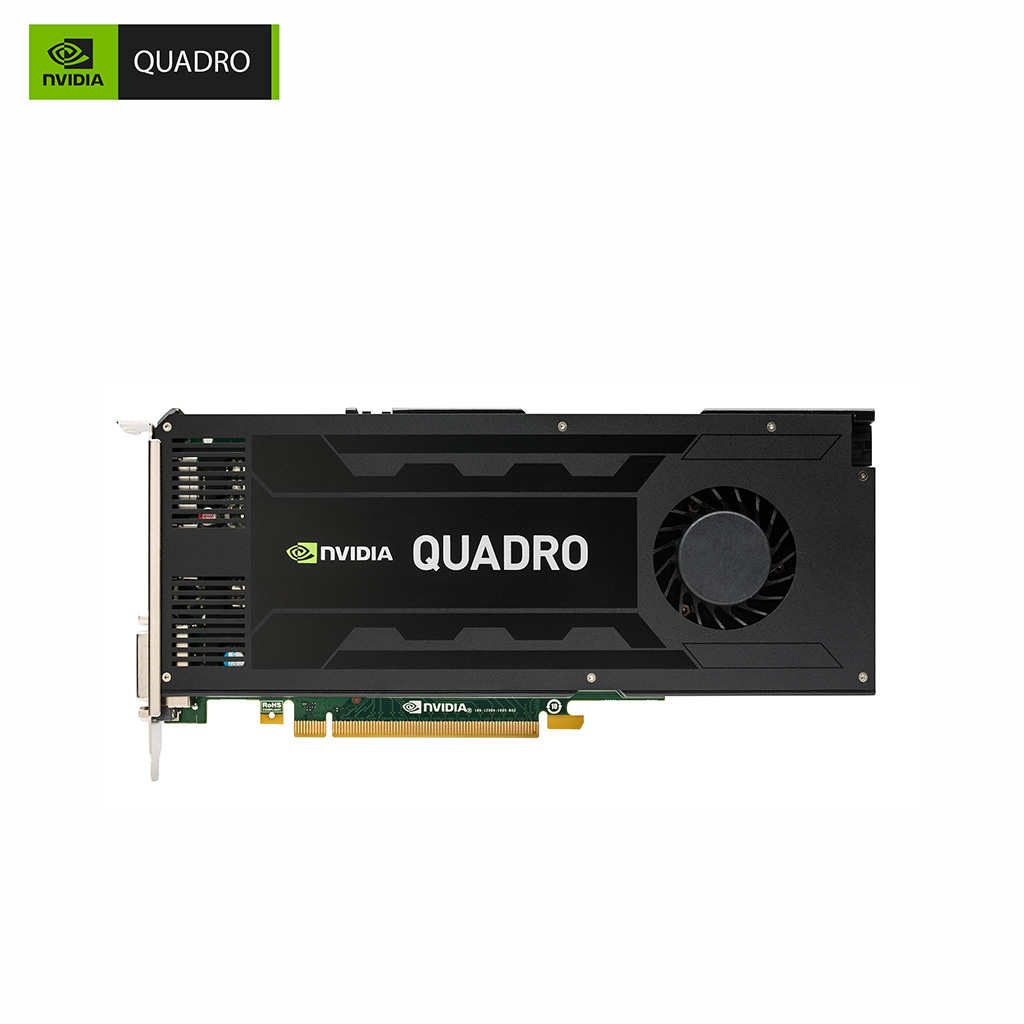

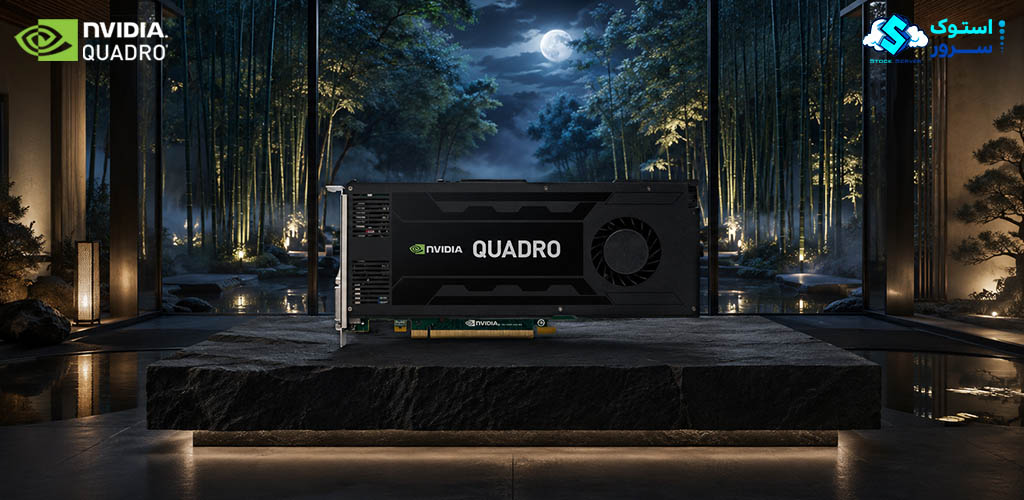

کارت گرافیک NVIDIA Quadro K4200 4GB یکی از مدل‌های حرفه‌ای مبتنی بر معماری Kepler است که برای نصب در ورک‌استیشن‌ها و سیستم‌های تخصصی طراحی شده است. این کارت با برخورداری از ۱۳۴۴ هسته CUDA و چهار گیگابایت حافظه GDDR5 می‌تواند محیط‌های سه‌بعدی، نقشه‌های مهندسی و پروژه‌های گرافیکی حرفه‌ای را با سرعت مناسبی پردازش کند.

برخلاف کارت‌های محاسباتی سری Tesla، مدل K4200 دارای خروجی تصویر است و می‌تواند مستقیماً به مانیتور متصل شود. وجود دو پورت DisplayPort 1.2 و یک پورت DVI-I Dual-Link امکان استفاده از چند نمایشگر حرفه‌ای، مانیتورهای قدیمی‌تر و نمایشگرهای دارای وضوح بالا را فراهم می‌کند.

ساختار تک‌اسلات این کارت نیز یکی از ویژگی‌های کاربردی آن محسوب می‌شود. Quadro K4200 با وجود قدرت پردازشی مناسب، تنها یک اسلات توسعه را اشغال می‌کند و در مقایسه با کارت‌های دو اسلات، فضای بیشتری برای نصب کارت شبکه، کنترلر ذخیره‌سازی، کارت صدا یا سایر تجهیزات جانبی باقی می‌گذارد.

توان مصرفی این مدل در نسخه مرجع NVIDIA حداکثر حدود ۱۰۸ وات اعلام شده است. برای تأمین برق کامل کارت، علاوه بر توان ارائه‌شده توسط اسلات PCIe، یک کانکتور برق کمکی شش‌پین نیز مورد نیاز خواهد بود. به همین دلیل پیش از نصب باید وجود کابل مناسب و ظرفیت کافی منبع تغذیه بررسی شود.

مشخصات فنی کارت گرافیک NVIDIA Quadro K4200 4GB

–

بررسی مشخصات فنی NVIDIA Quadro K4200 4GB

سری کارت: NVIDIA Quadro حرفه‌ای

Quadro K4200 برای استفاده در سیستم‌های حرفه‌ای طراحی شده است. تمرکز این کارت بر نمایش پایدار مدل‌ها، خطوط، سطوح و بافت‌های پیچیده در محیط نرم‌افزارهای تخصصی است. درایورهای Quadro معمولاً با هدف کاهش خطاهای تصویری و حفظ پایداری در برنامه‌های مهندسی تنظیم می‌شوند؛ موضوعی که در پروژه‌های کاری طولانی اهمیت زیادی دارد.

معماری پردازنده گرافیکی: Kepler

معماری Kepler در زمان عرضه K4200 برای ایجاد تعادل میان توان پردازشی، مصرف انرژی و عملکرد گرافیکی مورد استفاده قرار گرفت. این معماری امکان اجرای هم‌زمان تعداد زیادی عملیات گرافیکی و محاسباتی را فراهم می‌کند و از فناوری‌هایی مانند CUDA و GPU Boost نیز پشتیبانی می‌کند.

تعداد هسته‌های CUDA: تعداد 1344 هسته

وجود ۱۳۴۴ هسته CUDA به کارت اجازه می‌دهد محاسبات قابل موازی‌سازی را با سرعت بیشتری انجام دهد. این هسته‌ها در پردازش جلوه‌های گرافیکی، برخی عملیات رندر، فیلترهای تصویری و نرم‌افزارهایی که از شتاب‌دهی CUDA پشتیبانی می‌کنند مورد استفاده قرار می‌گیرند.

البته تعداد هسته CUDA به‌تنهایی معیار کاملی برای مقایسه کارت‌های متعلق به نسل‌های مختلف نیست. یک کارت جدیدتر با تعداد هسته کمتر ممکن است به دلیل معماری پیشرفته‌تر، فرکانس بالاتر و درایورهای جدیدتر عملکرد بهتری ارائه دهد.

حافظه گرافیکی: 4 گیگابایت GDDR5

حافظه چهار گیگابایتی K4200 برای نگهداری مدل‌های سه‌بعدی، بافت‌ها، فریم‌های تصویری و داده‌های گرافیکی استفاده می‌شود. رابط حافظه ۲۵۶ بیتی و پهنای‌باند ۱۷۳ گیگابایت بر ثانیه نیز ارتباط سریع میان حافظه و پردازنده گرافیکی را امکان‌پذیر می‌کند.

این ظرفیت برای بسیاری از پروژه‌های CAD و مدل‌سازی متعلق به نسل این کارت مناسب است، اما ممکن است برای صحنه‌های بسیار سنگین، رندرهای جدید، پروژه‌های ویدئویی با وضوح بالا یا نرم‌افزارهای امروزی دارای نیاز حافظه زیاد محدودکننده باشد.

رابط ارتباطی: PCI Express 2.0 x16

Quadro K4200 از رابط PCI Express 2.0 x16 استفاده می‌کند. این کارت معمولاً در اسلات‌های PCIe نسل جدیدتر نیز قابل نصب است؛ زیرا استاندارد PCI Express از سازگاری میان‌نسلی برخوردار است. با این حال، سازگاری نهایی به مادربرد، BIOS، فضای شاسی و محدودیت‌های سازنده سیستم بستگی دارد.

ساختار تک‌اسلات و خنک‌کننده فعال

بدنه K4200 به‌صورت Full Height و تک‌اسلات طراحی شده است. ضخامت کم کارت کمک می‌کند اسلات مجاور آن در بسیاری از سیستم‌ها قابل استفاده باقی بماند. طول کارت حدود ۲۴.۱ سانتی‌متر است و پیش از نصب باید فضای پشت اسلات تا قفسه درایوها یا سایر قطعات داخلی اندازه‌گیری شود.

سیستم خنک‌کننده فعال کارت با استفاده از فن، گرمای پردازنده و حافظه را دفع می‌کند. برای حفظ دمای مناسب، مسیر ورود و خروج هوا در ورک‌استیشن نباید توسط کابل‌ها، کارت‌های توسعه یا گردوغبار مسدود شده باشد.

توان مصرفی و برق کمکی شش‌پین

حداکثر توان مصرفی نسخه مرجع این کارت حدود ۱۰۸ وات است. بخشی از انرژی از اسلات مادربرد تأمین می‌شود و بخش دیگر از طریق کانکتور PCIe شش‌پین به کارت می‌رسد. اتصال کارت بدون کابل برق کمکی ممکن است باعث روشن‌نشدن سیستم، شناسایی‌نشدن کارت یا نمایش پیام خطای توان شود.

استفاده از تبدیل‌های ضعیف SATA یا Molex به PCIe توصیه نمی‌شود؛ مگر آنکه ظرفیت کابل، ریل ۱۲ ولت پاور و کیفیت تبدیل به‌طور دقیق بررسی شده باشد. بهترین حالت استفاده از کانکتور شش‌پین اصلی منبع تغذیه است.

خروجی تصویر و قابلیت چندنمایشگری Quadro K4200

دو خروجی DisplayPort 1.2

دو درگاه DisplayPort 1.2 مهم‌ترین خروجی‌های تصویری K4200 محسوب می‌شوند. هر یک از این درگاه‌ها می‌توانند مانیتورهای حرفه‌ای با وضوح بالا را پشتیبانی کنند. حداکثر وضوح رسمی از طریق DisplayPort برابر با ۳۸۴۰ در ۲۱۶۰ پیکسل در نرخ ۶۰ هرتز است.

این قابلیت امکان استفاده از مانیتور 4K برای طراحی، مشاهده نقشه‌های بزرگ، تدوین ویدئو و نمایش جزئیات بیشتر در محیط نرم‌افزارهای مهندسی را فراهم می‌کند. برای دستیابی به وضوح و نرخ نوسازی موردنظر باید از کابل DisplayPort استاندارد و نمایشگر سازگار استفاده شود.

یک خروجی DVI-I Dual-Link

درگاه DVI-I Dual-Link امکان اتصال نمایشگرهای قدیمی‌تر را فراهم می‌کند. حداکثر وضوح رسمی در حالت Dual-Link برابر با ۲۵۶۰ در ۱۶۰۰ پیکسل در نرخ ۶۰ هرتز است. از آنجا که این خروجی از نوع DVI-I است، در برخی پیکربندی‌ها امکان استفاده از تبدیل مناسب برای اتصال نمایشگر VGA نیز وجود دارد.

پشتیبانی هم‌زمان از چند مانیتور

کارت دارای سه خروجی فیزیکی است و می‌تواند سه نمایشگر را به‌صورت مستقیم مدیریت کند. با استفاده از قابلیت DisplayPort 1.2 Multi-Stream Transport، مانیتورهای دارای خروجی زنجیره‌ای یا هاب MST، امکان استفاده از حداکثر چهار نمایشگر نیز وجود دارد.

قابلیت چندنمایشگری برای کاربران بازارهای مالی، مراکز کنترل، طراحان، تدوینگران و افرادی که هم‌زمان با چند نرم‌افزار کار می‌کنند کاربردی است. نوع کابل، وضوح هر مانیتور و پشتیبانی نمایشگر از MST روی ترکیب نهایی تأثیر می‌گذارد.

فناوری NVIDIA Mosaic و Quadro Sync

فناوری NVIDIA Mosaic به سیستم اجازه می‌دهد چند نمایشگر را به‌عنوان یک سطح تصویری گسترده مدیریت کند. این قابلیت در دیوارهای تصویری، تابلوهای دیجیتال، اتاق‌های کنترل و محیط‌های تجسم حرفه‌ای مورد استفاده قرار می‌گیرد.

K4200 با برد اختیاری Quadro Sync نیز سازگار است. Quadro Sync برای هماهنگ‌کردن خروجی تصویر چند کارت و چند نمایشگر طراحی شده است و بیشتر در کاربردهای تخصصی مانند ویدئووال‌ها، شبیه‌سازها و سیستم‌های تصویری بزرگ استفاده می‌شود.

–

کاربردهای کارت گرافیک NVIDIA Quadro K4200 4GB

طراحی مهندسی و نرم‌افزارهای CAD

یکی از مهم‌ترین کاربردهای Quadro K4200 اجرای نرم‌افزارهای طراحی به کمک کامپیوتر است. نمایش خطوط دقیق، چرخش مدل‌های سه‌بعدی، مدیریت نماهای مختلف و کار با مجموعه‌های قطعه از جمله وظایفی هستند که کارت گرافیک در برنامه‌های CAD بر عهده می‌گیرد.

این کارت می‌تواند برای نسخه‌های متناسب نرم‌افزارهایی مانند AutoCAD، SolidWorks، CATIA، PTC Creo و Siemens NX مورد استفاده قرار گیرد. سازگاری هر نسخه باید براساس سیستم‌عامل و درایور نصب‌شده بررسی شود.

معماری و مدل‌سازی ساختمان

در پروژه‌های معماری، کارت گرافیک مسئول نمایش مدل ساختمان، متریال‌ها، سایه‌ها و نمای سه‌بعدی است. Quadro K4200 می‌تواند در نسخه‌های سازگار نرم‌افزارهایی مانند Autodesk Revit، 3ds Max، SketchUp و برنامه‌های BIM مورد استفاده قرار گیرد.

چهار گیگابایت حافظه برای پروژه‌های متوسط مناسب است، اما حجم فایل، تعداد اجزای مدل، کیفیت تکسچرها و وضوح مانیتور بر میزان مصرف حافظه گرافیکی تأثیر می‌گذارند.

تولید محتوای سه‌بعدی و انیمیشن

طراحان سه‌بعدی می‌توانند از K4200 برای مدل‌سازی، ویرایش صحنه، پیش‌نمایش انیمیشن و برخی پردازش‌های شتاب‌گرفته با GPU استفاده کنند. نرم‌افزارهایی مانند Autodesk Maya، 3ds Max، Cinema 4D و نسخه‌های سازگار Blender می‌توانند از توان گرافیکی کارت بهره ببرند.

باید توجه داشت که عملکرد رندر نهایی به موتور رندر بستگی دارد. برخی موتورهای جدید به معماری‌های تازه‌تر، مقدار حافظه بیشتر یا فناوری‌هایی مانند RTX نیاز دارند و ممکن است روی K4200 اجرا نشوند.

تدوین و پردازش ویدئو

این کارت در نسخه‌های قدیمی‌تر و سازگار برنامه‌هایی مانند Adobe Premiere Pro و After Effects می‌تواند برای شتاب‌دهی برخی افکت‌ها، نمایش تایم‌لاین و پردازش تصویر مورد استفاده قرار گیرد. وجود چهار گیگابایت حافظه برای پروژه‌های Full HD مناسب‌تر از پروژه‌های سنگین 4K یا چندلایه است.

برای استفاده با نرم‌افزارهای تدوین جدید باید حداقل سخت‌افزار مورد نیاز برنامه بررسی شود؛ زیرا پشتیبانی یک کارت توسط سیستم‌عامل الزاماً به معنی پشتیبانی آن توسط آخرین نسخه نرم‌افزار نیست.

مراکز کنترل و سیستم‌های چندنمایشگری

وجود سه خروجی تصویر، پشتیبانی از DisplayPort MST و سازگاری با Mosaic باعث شده K4200 برای برخی سیستم‌های نظارتی، مراکز کنترل، نمایش اطلاعات و ایستگاه‌های کاری دارای چند مانیتور نیز قابل استفاده باشد.

فناوری‌های کارت NVIDIA Quadro K4200

NVIDIA CUDA

CUDA بستری برای استفاده از هسته‌های پردازنده گرافیکی در محاسبات عمومی است. برخی نرم‌افزارهای گرافیکی، علمی و پردازش تصویر می‌توانند عملیات مشخصی را از CPU به GPU منتقل کنند و از هسته‌های CUDA کارت بهره ببرند.

Compute Capability کارت K4200 برابر با 3.0 است. آخرین CUDA Toolkit که امکان تولید کد برای این معماری را فراهم می‌کند CUDA 10.2 است؛ بنابراین این کارت برای توسعه CUDA جدید و کتابخانه‌هایی که به Compute Capability بالاتر نیاز دارند مناسب نیست.

NVIDIA GPU Boost

فناوری GPU Boost می‌تواند فرکانس پردازنده گرافیکی را متناسب با دما، مصرف انرژی و نوع بار کاری تنظیم کند. در صورتی که کارت از نظر حرارتی و توان در محدوده مناسب قرار داشته باشد، فرکانس بالاتر می‌تواند عملکرد بهتری در برخی برنامه‌ها ایجاد کند.

NVIDIA nView

نرم‌افزار مدیریت دسکتاپ NVIDIA nView برای سامان‌دهی پنجره‌ها و محیط کاری روی چند نمایشگر استفاده می‌شود. این قابلیت به کاربران اجازه می‌دهد برنامه‌ها و فضای کاری خود را میان مانیتورهای مختلف سازمان‌دهی کنند.

پشتیبانی از OpenGL، DirectX و OpenCL

Quadro K4200 از OpenGL 4.5، Shader Model 5.0، DirectX 11.2 در سطح سخت‌افزاری Feature Level 11_0، OpenCL، DirectCompute و CUDA پشتیبانی می‌کند. پشتیبانی عملی هر API به نسخه درایور و سیستم‌عامل نیز وابسته است.

NVIDIA GPUDirect for Video

GPUDirect for Video برای بهبود جابه‌جایی داده میان کارت گرافیک و تجهیزات ورودی یا خروجی ویدئویی سازگار طراحی شده است. این فناوری در سامانه‌های پخش، تدوین حرفه‌ای و تجهیزات ویدئویی تخصصی کاربرد دارد و نیازمند سخت‌افزار و نرم‌افزار سازگار است.

–

ورک‌استیشن‌ها، سرورها و نرم‌افزارهای سازگار

توجه:
قرارگرفتن نام یک دستگاه در فهرست فوق به معنی نصب بدون محدودیت تمام نسخه‌های K4200 نیست. کارت ورک‌استیشن HP با پارت J3G89AA و ماژول سروری HPE با پارت J0G90A ممکن است از نظر کابل، براکت، فن، Firmware یا بسته نصب تفاوت داشته باشند. پارت کارت و QuickSpecs دستگاه باید پیش از خرید تطبیق داده شود.

همچنین سازگاری یک نرم‌افزار به نسخه آن وابسته است. نسخه‌های جدید برخی برنامه‌ها ممکن است به درایور، حافظه یا معماری گرافیکی جدیدتری نیاز داشته باشند.

سؤالات متداول

–

نکات مهم پیش از خرید و نصب

پیش از خرید Quadro K4200 باید فضای داخلی سیستم بررسی شود. کارت دارای ارتفاع کامل و طول تقریبی ۲۴.۱ سانتی‌متر است. اگرچه تنها یک اسلات را اشغال می‌کند، ممکن است قفسه هارد، کابل‌های داخلی یا قطعات نصب‌شده در امتداد اسلات مانع قرارگیری آن شوند.

وجود کانکتور برق شش‌پین نیز ضروری است. منبع تغذیه باید علاوه بر کارت گرافیک، توان مورد نیاز پردازنده، حافظه، درایوها و سایر تجهیزات را تأمین کند. انتخاب پاور تنها براساس عدد وات درج‌شده روی برچسب کافی نیست و کیفیت خروجی ریل ۱۲ ولت نیز اهمیت دارد.

در سیستم‌های سروری باید نوع رایزر، موقعیت نصب کارت، کابل برق GPU و مسیر جریان هوا بررسی شود. نسخه HPE کارت ممکن است به کیت یا قطعات مخصوص همان سرور نیاز داشته باشد. نصب یک کارت OEM ورک‌استیشن به‌جای ماژول رسمی سرور همیشه نتیجه یکسانی ایجاد نمی‌کند.

برای اتصال مانیتور نیز نوع پورت نمایشگر باید مشخص شود. اگر مانیتور تنها ورودی HDMI دارد، به تبدیل مناسب و باکیفیت DisplayPort به HDMI نیاز خواهد بود. نوع تبدیل می‌تواند روی حداکثر وضوح، نرخ نوسازی و انتقال صدا تأثیر بگذارد.

جمع‌بندی

کارت گرافیک NVIDIA Quadro K4200 4GB برای کاربرانی ساخته شده است که به یک کارت حرفه‌ای جهت طراحی مهندسی، مدل‌سازی سه‌بعدی، معماری، تولید محتوا و استفاده از چند نمایشگر نیاز دارند. ساختار تک‌اسلات، خروجی‌های متنوع و مصرف انرژی کنترل‌شده باعث شده این مدل در بسیاری از ورک‌استیشن‌های حرفه‌ای نسل خود مورد استفاده قرار گیرد.

وجود ۱۳۴۴ هسته CUDA، حافظه چهار گیگابایتی GDDR5، رابط ۲۵۶ بیتی و پهنای‌باند ۱۷۳ گیگابایت بر ثانیه توان مناسبی برای اجرای پروژه‌های متوسط فراهم می‌کند. با این حال، ظرفیت حافظه و معماری قدیمی کارت باید در زمان انتخاب نرم‌افزار و نوع پروژه در نظر گرفته شود.

دو خروجی DisplayPort 1.2 امکان اتصال مانیتور 4K با نرخ ۶۰ هرتز را فراهم می‌کنند و خروجی DVI-I نیز استفاده از نمایشگرهای قدیمی‌تر را آسان‌تر می‌سازد. کارت می‌تواند سه نمایشگر را مستقیماً مدیریت کند و در پیکربندی DisplayPort MST از حداکثر چهار نمایشگر پشتیبانی خواهد کرد.

Quadro K4200 انتخاب مناسبی برای هوش مصنوعی جدید، رندر مبتنی بر RTX یا بازی‌های مدرن نیست. این محصول بیشترین ارزش را در سیستم‌هایی دارد که همچنان از نرم‌افزارهای مهندسی و حرفه‌ای سازگار با درایورهای Kepler استفاده می‌کنند.

همچنین پیش از نصب باید کانکتور برق شش‌پین، ظرفیت منبع تغذیه، فضای Full Height، طول کارت، نسخه BIOS و سازگاری سیستم‌عامل بررسی شود. در مدل‌های HPE، تطبیق پارت نامبر کارت با QuickSpecs سرور اهمیت ویژه‌ای دارد.

برای اطمینان از سازگاری NVIDIA Quadro K4200 با سرور یا ورک‌استیشن خود، می‌توانید پیش از خرید با کارشناسان فروش ما در ارتباط باشید تا وضعیت اسلات، رایزر، پاور، کابل برق و پشتیبانی نرم‌افزاری دستگاه بررسی شود.
