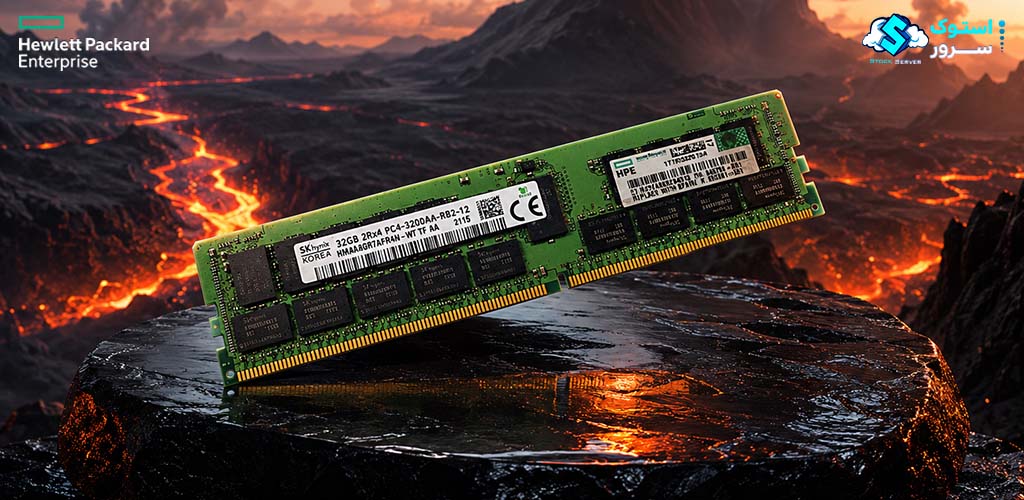

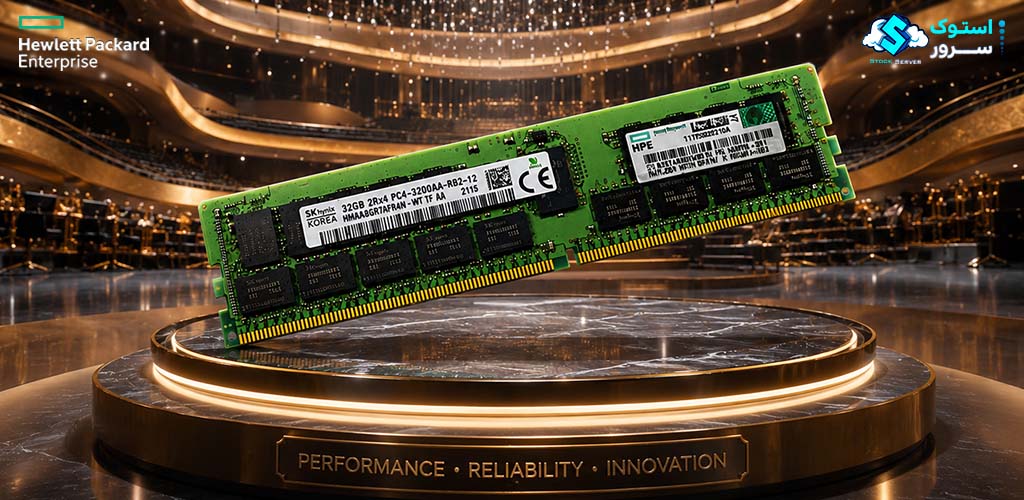

رم سرور HPE 32GB PC4-3200 (DDR4-3200) RDIMM (P07646-B21)

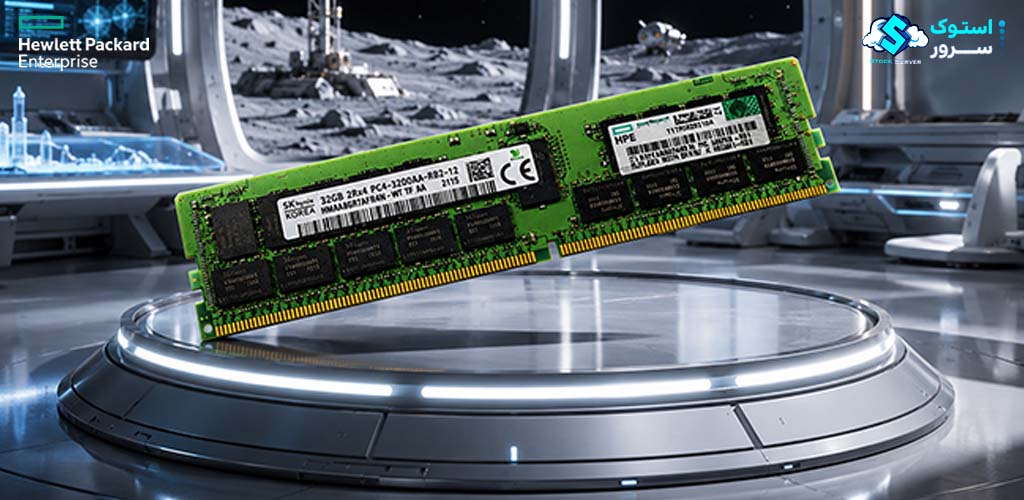

معرفی رم سرور HPE 32GB PC4-3200 RDIMM 2Rx4 CAS-22

حافظه‌های رم سری HPE DDR4 Smart Memory به گونه‌ای طراحی شده‌اند که نیازهای طیف وسیعی از مشتریان، از کسب‌وکارهای کوچک و نوپا گرفته تا شرکت‌های بزرگ و سازمان‌های پیشرو را به بهترین شکل پوشش دهند. شرکت HPE مجموعه‌ای جامع از ماژول‌های حافظه رم با فرکانس 3200 مگاهرتز را ارائه کرده است تا اطمینان حاصل شود که برای هر سناریو و نیازمندی، راه‌حلی ایده‌آل وجود دارد.

یکی از این محصولات، رم سرور HPE با ظرفیت 32 گیگابایت و سرعت 3200MT/s (که مخفف میلیون انتقال در ثانیه است) می‌باشد. این ماژول حافظه، فراتر از ارائه عملکرد چشمگیر و بهینه‌سازی مصرف انرژی، سطح بی‌نظیری از ثبات و اطمینان را برای سیستم‌های سرور فراهم می‌آورد.

به طور خاص، رم سرور HPE با مشخصات 32GB DDR4-3200MHz PC4-25600 2Rx4 و شماره فنی P07646-B21، گزینه‌ای فوق‌العاده برای آن دسته از کاربرانی است که در جستجوی ارتقاء قابل توجه عملکرد، افزایش اطمینان‌پذیری و بهبود پایداری کلی سیستم‌های سرور خود هستند، به خصوص در بازه‌های بودجه‌ای متوسط و میان‌رده. این حافظه با ظرفیت 32 گیگابایتی و سرعت پردازش 3200 مگاهرتز، کاملاً برای مدیریت حجم کاری نسبتاً سنگین و پاسخگویی به نیازهای محیط‌های تجاری پویا که کارایی بالا در آن‌ها اولویت اصلی است، مهندسی شده است.

ماژول حافظه رم سرور HPE با ظرفیت 32 گیگابایت، طراحی Dual Rank x4 و فرکانس 3200 هرتز، که با شماره فنی P07646-B21 شناخته می‌شود، یک راه‌حل حافظه با قدرت بالا و حجم کافی است که به طور ویژه برای ادغام با سرورهای ساخت شرکت HPE توسعه یافته است. این رم 32 گیگابایتی با کد P07646-B21، انتخابی ایده‌آل برای سرورهایی با کاربری متوسط و همچنین وظایف عمومی مانند میزبانی وب‌سرورها، پیاده‌سازی فایروال‌های امنیتی و مدیریت کنترلرها محسوب می‌شود. این حافظه با ارائه ظرفیت 32 گیگابایت و سرعت 3200 مگاهرتز، قادر است سطح بهینه‌ای از عملکرد و سرعت را برای سرورها به ارمغان بیاورد. این مزیت به خصوص در سناریوهایی مانند مجازی‌سازی، تحلیل و استخراج داده‌ها (Data Mining) و پردازش‌های رایج در محیط‌های محاسبات ابری، ارزش قابل توجهی پیدا می‌کند.

خانواده حافظه‌های HPE DDR4 SmartMemory به واسطه فرآیندهای دقیق تولید، آزمایش‌های سخت‌گیرانه و استانداردهای کیفیتی که شرکت HPE بر روی آن‌ها اعمال می‌کند، در زمینه‌های عملکرد، قابلیت اطمینان و بهره‌وری انرژی، به عنوان گزینه‌هایی بی‌نقص و ایده‌آل شناخته می‌شوند.

سازگاری این حافظه‌ها به طور خاص با سرورهای نسل دهم (Gen10) و نسل ده پلاس (+Gen10) که از مادربردهایی با قابلیت پشتیبانی از ماژول‌های ریجیستر شده (RDIMM) بهره می‌برند، تایید شده است.

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

ماژول رم 32GB 3200 MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) از نوع DIMM یا DRAM  می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

Ram Server HPE 32GB 3200MT/s P07646-B21 سری Smart Memory تحت آزمون و فرآیندهای تأیید سخت‌گیرانه‌ای قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

ویژگی‌های برجسته:

ram server 32gb ddr4 3200hz P07646-B21  سرور با ویژگی Dual Rank و x4 DRAM، به بهبود کارایی و پایداری در پردازش‌های سنگین کمک می‌کند و مناسب برای مدیریت کاربردهای چندگانه و بارهای کاری متغیر در دیتا سنترها است. همچنین، HPE Smart Memory تضمین می‌کند که این حافظه نه تنها از نظر کارایی عالی است، بلکه از نظر قابلیت اطمینان و پایداری طولانی مدت نیز بی‌نظیر می‌باشد.

پارت نامبر های این محصول P07646-B21 , P06033-B21 , P20503-001 , P11444-191 می باشد.

برای مشاهده سایر رم های 32 گیگابایت “ کلیک کنید “

مشخصات رم سرور HPE 32GB PC4-3200 RDIMM

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 :  قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.
• DDR4 : رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.
• DDR5 : نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 3200 (MT/s) از نوع DDR4 می باشد .

ظرفیت (Capacity):

در دنیای سرورها، ماژول‌های حافظه رم (RAM) معمولاً در بازه‌ای وسیع از ظرفیت‌ها، از 8 گیگابایت شروع شده و تا 256 گیگابایت در هر ماژول DIMM استاندارد یافت می‌شوند. با این حال، برای کاربردهای نیازمند حافظه فوق‌العاده زیاد، انواع پیشرفته‌تری مانند رم‌های LRDIMM و 3DS وجود دارند که قابلیت ارائه ظرفیت‌هایی تا سقف 512 گیگابایت در هر ماژول را فراهم می‌آورند. تعیین حداکثر ظرفیت کلی حافظه قابل نصب بر روی یک سرور، تابعی از دو عامل کلیدی است: تعداد اسلات‌های حافظه موجود بر روی مادربرد سرور و همچنین معماری پردازنده‌های مرکزی (CPU) که سرور از آن‌ها بهره می‌برد.

در مورد حافظه سرور خاصی که در حال بررسی آن هستیم، با شماره فنی P07646-B21، ظرفیت در نظر گرفته شده برای این ماژول برابر با 32 گیگابایت است. این ظرفیت، تعادل مناسبی بین حجم حافظه و هزینه‌ها برای بسیاری از سناریوهای سروری برقرار می‌کند.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM Server 32GB DDR4 برابر 3200 مگاهرتز می باشد.

تأخیر (Latency) :

این مشخصه که معمولاً با عبارت CL (مخفف CAS Latency) نمایش داده می‌شود، معیاری برای سنجش سرعت پاسخ‌دهی حافظه رم است. هرچه عدد CL کمتر باشد، به این معنی است که رم سریع‌تر به درخواست‌های داده پاسخ می‌دهد و این امر منجر به عملکرد بهتر سیستم می‌شود. در مورد رم 32 گیگابایتی DDR4 با فرکانس 3200 مگاهرتز (که گاهی اوقات به صورت PC4-25600 نیز شناخته می‌شود)، نرخ تأخیر CL برابر با 22 است.

ولتاژ کاری (Voltage) :

ولتاژ کاری به میزان جریان الکتریکی مورد نیاز رم برای فعالیت صحیح اشاره دارد. روندی تکاملی در طول نسل‌های مختلف حافظه‌های رم مشاهده می‌شود که طی آن، ولتاژ کاری به تدریج کاهش یافته است. این کاهش ولتاژ مزایای متعددی را به همراه دارد، از جمله مصرف انرژی کمتر، تولید حرارت کمتر و در نتیجه، افزایش پایداری و قابلیت اطمینان کلی سیستم. ولتاژ کاری برای رم سرور 32 گیگابایتی مورد بحث (با مشخصه PC4-25600) برابر با 1.2 ولت است.

این دو پارامتر، CL و ولتاژ، نقش مهمی در تعیین کارایی، مصرف انرژی و پایداری حافظه‌های رم سرور ایفا می‌کنند.

نوع رم و ویژگی‌های داخلی (RDIMM، UDIMM، LRDIMM، ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 32 گیگ مورد بررسی ما از نوع RDIMM (Registered DIMM) و دارای تکنولوژی خطایابی  ECC  می باشد.

Rank (مرتبه) :

در حوزه معماری حافظه‌های رم، مفهوم “Rank” به گروهی از تراشه‌های حافظه DRAM اشاره دارد که بر روی یک برد DIMM قرار گرفته‌اند و توسط کنترلر حافظه به طور همزمان قابل آدرس‌دهی هستند. از دیدگاه کنترل‌کننده حافظه، هر Rank به عنوان یک واحد مستقل حافظه عمل می‌کند.

یک ماژول DIMM می‌تواند بسته به طراحی و نوع حافظه، دارای یک Rank (Single Rank)، دو Rank (Dual Rank)، چهار Rank (Quad Rank) و حتی در ماژول‌های پیشرفته‌تر مانند LRDIMM، تا هشت Rank (Octal Rank) یا بیشتر باشد.

لازم به ذکر است که Rank یک فناوری یا تکنیک مهندسی در طراحی حافظه است و نه یک جزء سخت‌افزاری مجزا.

افزایش تعداد Rank در یک ماژول حافظه، به طور کلی منجر به افزایش پهنای باند (Bandwidth) آن می‌شود. زمانی که یک ماژول حافظه دارای چندین Rank باشد (مانند Dual Rank یا Quad Rank)، کنترلر حافظه قادر است بین این Rankها به صورت پویا سوئیچ کرده و عملیات دسترسی به حافظه را به صورت موازی (Interleaving) انجام دهد. این قابلیت باعث می‌شود در حالی که منتظر دسترسی به یک Rank هستیم، بتوانیم با Rank دیگری کار کنیم، که این امر پهنای باند مؤثر حافظه را به طور قابل توجهی افزایش می‌دهد.

اشکال دیگر نمایش مرتبه (Rank) به صورت اختصاری، مانند 1R (Single Rank)، 2R (Dual Rank)، 4R (Quad Rank) و 8R (Octal Rank) است.

حافظه رم سرور HPE با شماره فنی P07646-B21، از نوع Dual Rank (2R) است.

–

رشته (data lines) :

اصطلاح “رشته” (یا Data Lines) در ماژول‌های حافظه رم، معمولاً به تعداد بیت‌های داده‌ای اشاره دارد که هر تراشه DRAM قادر به انتقال در هر چرخه کاری است. به عنوان مثال، وقتی گفته می‌شود یک ماژول رم از تراشه‌های DRAM با مشخصه x8 استفاده می‌کند، به این معنی است که هر تراشه DRAM هشت بیت داده را در هر سیکل انتقال می‌دهد.

انواع رایج این رشته‌ها عبارتند از:

• x4: انتقال چهار بیت داده در هر تراشه DRAM.
• x8: انتقال هشت بیت داده در هر تراشه DRAM (این نوع در سرورها و سیستم‌های دسکتاپ بسیار رایج است).
• x16: انتقال شانزده بیت داده در هر تراشه DRAM (این نوع معمولاً در ماژول‌های حافظه دستگاه‌های موبایل یا کاربردهای خاص‌تر یافت می‌شود).

حافظه رم 32 گیگابایتی DDR4 با شماره فنی P07646-B21، از تراشه‌هایی بهره می‌برد که دارای چهار بیت داده (x4) در هر تراشه هستند.

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر P07646-B21 از نوع DIMM و با فرکانس 3200hz می باشد. ماژول  رم سرور 32GB با پارت نامبر P07646-B21 از نوع RDIMM یا رجیستر است.رم 32GB با پارت نامبر P07646-B21 نسل چهارم (ddr4) با ولتاژ 1.2 ولت می باشد.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.
