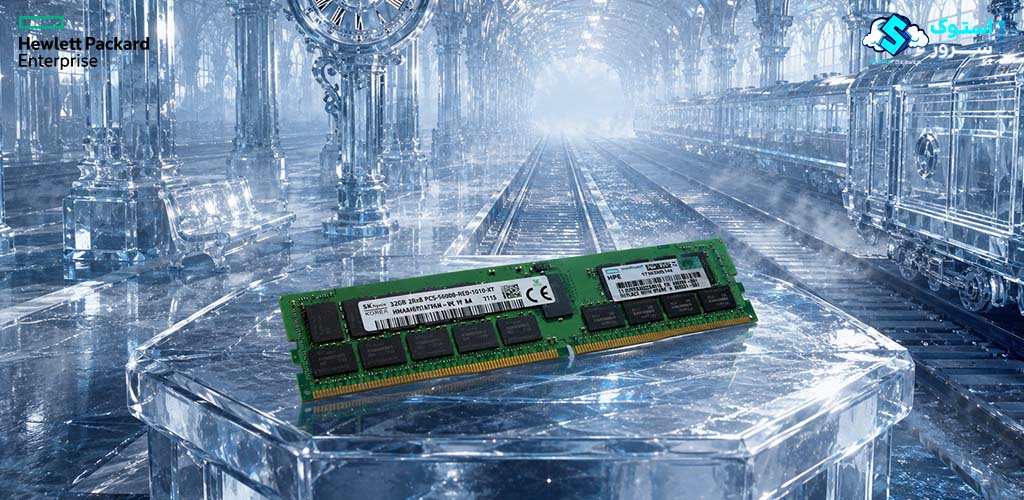

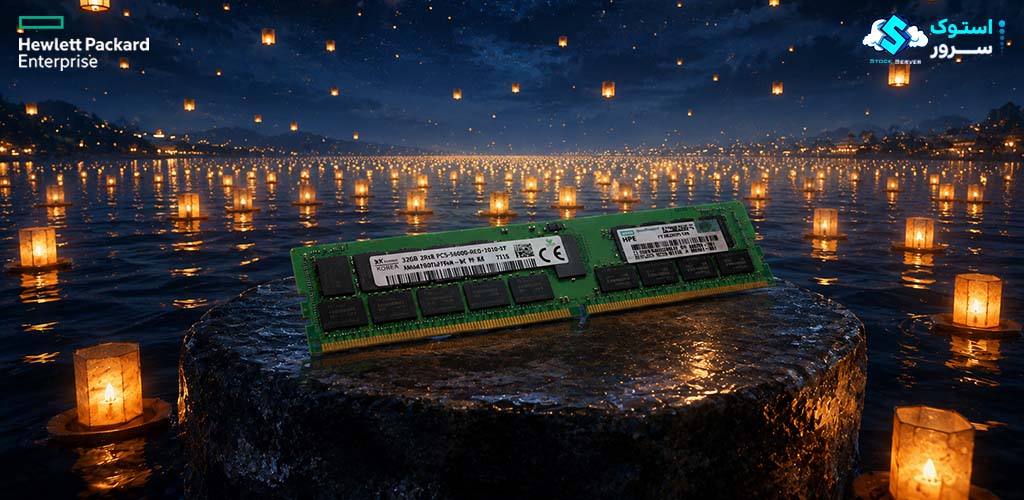

رم سرور HPE 32GB Dual Rank x8 DDR5-4800 CAS-40-39-39 Unbuffered Standard Memory Kit P64339-B21

رم سرور HPE 32GB 2Rx8 DDR5 4800 CAS‑40‑39‑39 EC8 Unbuffered Standard Memory Kit (P64339-B21):

 شما نیازمند رمی هستید که با پیشرفت های جدید تکنولوژی از پس وظایف خود بر بیاید؟

 شما نیاز به عملکرد خوب و تنوع در ظرفیت رم ها در کنار بهینگی در مصرف انرژی را دارید؟

استوک سرور اینجاست تا محصولی نوین را به شما ارائه دهد.

رم های سرور سری HPE DDR5 Standard Memory مناسب برای مشتریانی می باشد  که قصد استفاده از رم ها برای کاربرد عمومی و خانگی و یا سرور هایی با کاربرد های غیر حساس دارند. رم سرور HPE 32GB 4800MT/s (نماد MT/s به معنی میلیون انتقال بر ثانیه می باشد) علاوه بر اینکه مناسب کاربرد های عمومی می باشد بخاطر  عملکرد و بهره‌وری انرژی و سطح بالایی از ثبات و پایداری مناسب سرور ها نیز می باشد.

تفاوت بین HPE Standard Memory و HPE Smart Memory از نظر ساختار، کارایی، و یکپارچگی با سیستم‌های سرور HPE :

رم های سرور خانواده HPE DDR5 4800 EC8 Unbuffered Standard Memory برای سرور های نسل یازده یا HPE Gen11  و سرور های نسل ده پلاس یا +Gen10 ساخته شده اند. پردازنده های   4TH Intel Xeon از رم های فرکانس 4800 پشتیبانی می کنند.رم سرور 32GB این خانواده نیز از این امر مستثنی نیست. و سرور های نسل 11 و +10 هر دو از این رم پشتیبانی می کنند.

 رم سرور 32GB از تکنولوژی EC8 که جدید ترین تکنولوژی خطایابی ECC می باشد، برخوردار است.

ماژول رم سرور 32GB (P64339-B21) سری 4800  ، DRAM می باشد. امروزه کیفیت DRAM بیش از هر زمان دیگری اهمیت دارد؛ چرا که فرآیند هایی مانند مجازی‌سازی سرورها، پردازش ابری و استفاده از پایگاه‌های داده حجیم نیازمند به حافظه‌هایی با ظرفیت بالا و آپ‌تایم بیشتر می باشد.

رم سرور (P64339-B21) HPE 32GB 4800MT/s DDR5  سری Standard Memory تحت آزمون و فرآیندهای عمومی  قرار می‌گیرد تا پاسخگوی فرآیند مورد انتظار خود باشند.

 تفاوت بین رم‌های Unbuffered (UDIMM) و Registered (RDIMM) :

برای مشاوره و خرید سرور های HP و قطعات آن می توانید با ما تماس بگیرید

نوع (ram server 32gb (P64339-B21 از مدل آنبافر یا UDIMM (Unbuffered DIMM می باشد . که این امر باعث کاهش هزینه و مصرف برق و افزایش سرعت در فعالیت های سبک و متوسط می باشد .

بیشتر بدانیم : تفاوت LRDIMM با RDIMM

رم  32 گیگ HPE با سرعت یا فرکانس 4800MT/s در مقایسه با ماژول‌های حافظه DDR5 که از سرعت حداکثر 5600MT/s و 6400MT/S بهرمند هستند  بهبودهایی در پهنای باند و کاهش تآخیر را ارائه می‌دهد.

رم سرور  HPE 32GB 2Rx8 DDR5 4800 MT/s CAS-40-39-39 EC8 Unbuffered Standard Memory Kit P64339-B21 از تکنولوژی هایی نظیر :

• تکنولوژی جدید ECC  با عنوان EC8 ، جدیدترین نسخه خطایابی شرکت HPE می باشد که زمان از کار افتادگی سرور را کاهش می‌دهد.
• ولتاژ کاری این رم  1.1 ولت است که باعث کاهش چشم گیر مصرف انرژی در بلند مدت می باشد.
• این ماژول از نوع Unbuffered  است، که بخاطر عدم پیچیدگی ساختار از نظر سرعت و مصرف انرژی مناسب کاربرد های عمومی و کار های سبک و متوسط می باشد
• رنک (Rank) رم 32Gb به صورت DualRank x8 یا 2Rx8 می باشد.
• این ماژول حافظه با تایمینگ CAS Latency 40-39-39 عملکردی متعادل بین سرعت و پایداری ارائه می‌دهد.این اعداد به ترتیب بیانگر اطلاعات زیر می باشند :

1. CL (CAS Latency) = 40
2. tRCD (RAS to CAS Delay) = 39
3. tRP (Row Precharge Time) = 39

اعداد بالا بیانگر تعداد چرخه‌های کلاک مورد نیاز برای انجام عملیات دسترسی به داده‌ها هستند.در رم های سرور 32Gb DDR5 با سرعت 4800MT/s، این تاخیرها در سطح استاندارد سرورهای نسل جدید بوده و پایداری و عملکرد قابل‌اعتماد را در پردازش‌های سنگین و پایگاه‌های داده  در سرور های میان رده را تضمین می‌کنند.

تفاوت بین ساختار رم ×4 و ×8 رم ها به شکل زیر است :

Chipkill یک فناوری پیشرفته برای تصحیح خطا در حافظه (ECC پیشرفته) است که توسط شرکت IBM توسعه داده شده است. این فناوری به گونه‌ای طراحی شده که حتی در صورت خرابی یک تراشه کامل در ماژول رم، بتواند داده‌ها را به‌درستی بازیابی و اصلاح نماید.

پارت نامبر های  این محصول  P64339-B21 ، P64634-001 ، P64341-0A1 می باشد.

مولفه های رم سرور :

در رم‌های سرور (Server RAM)، مجموعه‌ای از مولفه‌ها و ویژگی‌های فنی وجود دارد که هرکدام نقش کلیدی در عملکرد، پایداری، و سازگاری با سخت‌افزار های دیگر ایفا می‌کنند. در ادامه، به‌صورت خلاصه ولی دقیق، تمام این مولفه‌ها را مقایسه می کنیم :

نوع رم (Ram type ) :

• DDR3 : قدیمی‌تر، مصرف انرژی بیشتر، فرکانس پایین‌تر.

• DDR4: رایج‌ترین در سرورهای نسل جدید، مصرف انرژی کمتر، فرکانس بالاتر.

• DDR5: نسل جدید، با پهنای باند بیشتر و مصرف بهینه‌تر.

رم سرور 32GB 4800(MT/s) P64339-B21 از نوع DDR5 می باشد .

ظرفیت (Capacity):

رم ها معمولاً از 8GB تا 256GB موجود می باشند که هر کدام در یک ماژولDIMM قرار می گیرند .رم‌های LRDIMM و 3DS ، می توانند تا 512GB هم برسند.ظرفیت کل رم ها برای سرور وابسته به تعداد اسلات‌ها و معماری CPU است.

ظرفیت رم مورد بررسی ما با پارت نامبر 32GB ، P64339-B21  است.

فرکانس (Frequency / Speed) :

این معیار نمایانگر سرعت جابه‌جایی اطلاعات در هر رم می باشد.هر چه این سرعت بالاتر باشد نرخ تآخیر (CAS) پایین تر می باشد .نماد یا معیار سرعت و فرکانس رم ها به صورت MT/s (Mega Transfers per second) یا MHz نمایش داده می‌شود.

رم های نسل DDR3 :

1066 مگاهرتز ، 1333 مگاهرتز ، 1600 مگاهرتز ، 1866 مگاهرتز

رم های نسل DDR4 :

2133 مگاهرتز ، 2400 مگاهرتز ، 2666 مگاهرتز ، 2933 مگاهرتز ، 3200 مگاهرتز

رم های نسل DDR5 :

4800 مگاهرتز، 5200 مگاهرتز،  6400 مگاهرتز

فرکانس RAM SERVER 32GB DDR5 P64339-B21 برابر 4800 مگاهرتز می باشد.

استانداردهای PC3 / PC4 / PC5 :

پیشوندهای PC3، PC4، PC5 به صورت رسمی در استانداردهای JEDEC (یک نهاد استانداردسازی جهانی است ) استفاده می‌شوند تا سرعت انتقال کلی (پهنای باند) حافظه را نشان دهند، نه فقط فرکانس. این عدد از ضرب «فرکانس × 8 بایت (عرض باس) به‌دست می‌آید.

مثال:

(DDR4-3200 → PC4-25600 (3200 × 8 = 25600 MB/s

− اغلب رم های سرور در صورت داشتن فرکانس بالا از پهنای باند بالا و خوبی نیز برخوردار هستند.

فرکانس  RAM SERVER 32GB DDR54800 P64339-B21 بر اساس استاندارد  PC5 برابر  (mb/s) 38400  می باشد.

تأخیر (Latency) :

تاخیر معمولا به صورت CL (CAS Latency) بیان می‌شود. CL پایین تر بیانگر پاسخگویی سریع تر رم می باشد .

رم سی و دو  گیگابایت دیدی آر فایو با فرکانس یا سرعت چهار هزار و هشتصد از نرخ تاخیر CL (CAS Latency) = 40 بهره می برد.

«DDR5 با وجود فرکانس بالا، گاهی تأخیر بالاتری نسبت به DDR4 دارد ولی در مجموع کاراتر است.دلیل این اتفاق تلاش برای بهینه‌سازی  پهنای باند بیشتر و پردازش موازی‌ می باشد.در DDR5، به‌جای یک بانک واحد، ماژول به چند زیرکانال (sub-channel) و بانک‌گروه‌های مستقل تقسیم شده که کنترل دقیق‌تری دارند. این ساختار باعث افزایش پهنای باند می‌شود، اما زمان‌بندی پیچیده‌تری دارد که در برخی دسترسی‌ها، تأخیر (Latency) را افزایش می‌دهد.به زبان ساده تر می توان گفت به جای یک واحد تک قدرتی دو واحد 0.75 قدرتی در رم های این سری وجود دارد»

ولتاژ کاری (Voltage) :

ولتاژ کاری به مقدار شدت جریانی است که رم ها برای کار کردن نیاز دارند .نسل به نسل هرچه ما به سمت جلو حرکت می کنیم مقدار ولتاژ کاری رم ها کاهش پیدا کرده است . ولتاژ کاری کمتر باعث مصرف انرژی کمتر ، تولید گرمای کمتر و در نهایت باعث پایداری بیشتر رم ما می شود .

ولتاژ کاری Ram32Gb DDR5 4800 P64339-B21 برابر 1.1v (ولت)  می باشد.

Registered یا Unbuffered بودن (RDIMM / UDIMM / LRDIMM / ECC) :

ECC و بافر یک تکنولوژی یا ساختار مهندسی ماژول رم هستند .وقتی می‌گوییم «Registered DIMM» یا «ECC UDIMM»، درواقع داریم درباره نوع طراحی داخلی و قابلیت‌های رم صحبت می‌کنیم . رم ها با این تکنولوژی ها  ویژگی هایی از جمله خطایابی ، پایداری بیشتر ، تغییر در مصرف انرژی و تغییر در زمان تآخیر را دارند. بنابراین با توجه به نیاز و هدف تهیه سرور ما باید آن رمی را انتخاب کنیم که متناسب با کار ما باشد.

انواع مختلف این ساختار های فنی عبارتند از :

• RDIMM (Registered DIMM): دارای رجیستر، مناسب سرورهای پایدار

• UDIMM (Unbuffered DIMM): بدون رجیستر، مصرف کمتر ولی نسبت به RDIMM از پایدارتری کمتری برخوردار است

• LRDIMM (Load Reduced DIMM): بار الکتریکی و مصرف انرژی در این رم ها کمتر است و به همین دلیل مناسب ظرفیت بالا می باشند

• ECC (Error Correction Code): قابلیت تصحیح خطای حافظه (بسیار حیاتی در سرورها) را دارند

رم سرور 32 گیگ ddr5 مورد بررسی ما از نوع UDIMM (Unbuffered DIMM) و دارای تکنولوژی خطایابی  EC8  می باشد.

Rank (مرتبه) :

در معماری حافظه رم، Rank به مجموعه‌ای از تراشه‌های DRAM روی یک ماژول رم گفته می‌شود که به‌صورت هم‌زمان توسط کنترلر حافظه آدرس‌دهی می‌شوند. هر Rank از نظر کنترل‌کننده حافظه مانند یک واحد مستقل از حافظه دیده می‌شود.

یک ماژول DIMM ممکن است دارای  یک (Single Rank)،  دو (Dual Rank)،چهار  (Quad Rank)  و حتی در برخی ماژول‌های LRDIMM دارای هشت (Octal Rank) یا بیشتر از آن Rank باشد.

باید این را دانست که Rank یک تکنولوژی یا ویژگی مهندسی است، نه یک قطعه سخت‌افزاری مجزا.

Rank بالا باعث افزایش پهنای باند رم می شود.وقتی رم‌ها دارای چند Rank باشند (مثلاً Dual یا Quad)، کنترلر حافظه می‌تواند بین Rankها سوئیچ کند و در زمان انتظار برای دسترسی به یکی، با دیگری کار کند (interleaving)، که پهنای باند مؤثر را افزایش می‌دهد.

نوع دیگر نمایش رنک به صورت (Single (1R) ، Dual (2R) ،  Quad (4R)  ، Octal (8R می باشد.

رم سرور 32GB ddr5 4800 UDIMM P64339-B21 به صورت Dual رنک(2R) می باشد.

–

رشته (data lines) :

اصطلاح  رشته در ماژول‌های حافظه رم، معمولاً به تعداد data bits یا  data lines  در هر تراشه حافظه DRAM اشاره دارد. وقتی می‌گوییم یک ماژول رم از DRAM‌های x8 استفاده می‌کند، یعنی هر تراشه DRam ، هشت بیت داده در هر چرخه انتقال می‌دهد.

انواع محتلف این رشته ها به صورت زیر می باشد :

• x4 چهاربیت داده در هر تراشه
• x8 هشت بیت داده در هر تراشه (بسیار رایج در سرورها و دسکتاپ‌ها)
• x16 شانزده بیت داده در هر تراشه معمولاً در ماژول‌های موبایل یا خاص

رم سرور 32GB DDR5 4800MT/s دارای هشت بیت داده (x8) در هر تراشه می باشد.

3DS (3D Stacking DIMM) :

نوع خاصی از رم با ظرفیت بالا (مانند 128GB یا 256GB)، از تکنولوژی انباشته‌سازی تراشه  (3DS) استفاده می‌کند. هدف اصلی این تکنولوژی افزایش ظرفیت رم بدون نیاز به فضای فیزیکی بیشتر روی ماژول می باشد.

رم سرور 32GB 4800 با پارت نامبر P64339-B21 دارای این تکنولوژی نمی باشد.

Timing :

Timing یا زمان‌بندی رم مجموعه‌ای از اعداد است که نشان می‌دهد حافظه RAM با چه سرعتی می‌تواند به دستورات مختلف پاسخ دهد. این اعداد معمولاً به شکل یک سری چهار‌تایی مثل:

مثلاً:    (16-18-18-36) CL- tRCD – tRP – tRAS

نمایش داده می‌شود. هرکدام از این اعداد، تعداد کلاک‌سیکل (Clock Cycle) موردنیاز برای انجام یک عملیات خاص در رم را نشان می‌دهند. هرچه این اعداد کمتر باشند، زمان پاسخگویی رم سریع‌تر خواهد بود.

رم سرور HPE 32GB 2Rx8 DDR5 4800 P64339-B21 دارای Timing 40-39-39 می باشد که اعداد به معنی زیر می باشد :

CL (CAS Latency) =40

tRCD (RAS to CAS Delay) = 39

tRP (Row Precharge Time) = 39

پهنای باند (Bandwidth):

پهنای باند به معنی قدرت انتقال رم گفته می شود و به حجم داده‌ای که در هر ثانیه منتقل می‌شود اشاره دارد.

پهنای باند از فرمول  فرکانس رم×8 (8 بایت)÷1000 بدست می آید

($$\text{Bandwidth (GB/s)}=\text{Data Rate (MT/s)}\times \text{Bus Width (Byte)}÷1000$$ )

پهنای باند رم  HPE 32GB 2R x8 DDR5 4800 ( P64339-B21 ) به صورت زیر است :

4800×8÷1000=38.4 GB/s

پهنای باند تئوریک رم سرور HPE 32GB DDR5-4800 برابر است با 38.4 گیگابایت بر ثانیه می باشد.

مولفه های هماهنگی رم :

​حال که تمامی اطلاعات رم ها را دانستیم باید به مولفه هایی که باعث هماهنگی رم با دیگر قطعات مثل CPU و Mother Board می شود بپردازیم :

سازگاری با پردازنده و مادربرد :

برای انتخاب یک رم در سرور نباید فقط به ویژگی های رم توجه کرد بلکه باید به امکان هماهنگی و پشتیبانی موارد زیر توجه کرد :

• فرکانس و نوع رم را CPU و مادر برد باید پشتیبانی کند.

• مادربرد باید نوع ماژول (RDIMM, LRDIMM) را پشتیبانی کند . مادربرد فقط یک نوع را پشتیبانی می‌کند، نمی‌توان RDIMM و UDIMM را ترکیب کرد.

• امکان پشتیبانی مادربردها از ترکیب LRDIMM و RDIMM باید مورد توجه قرار گیرد.

• مادربرد باید نسل رم شما (مثلا DDR5) را باید پشتیبانی کند.هر مادربردی فقط یک نسل را پشتیبانی می کند.

• ولتاژ رم باید با مادربرد و CPU سازگار باشد. و باید مادر برد ولتاژ رم مورد نظر (مثلا 1.1 برای DDR5) را باید پشتیبانی کند.

• معمولاً  CPUها و مادربردها محدودیتی برای حداکثر ظرفیت هر اسلات رم دارند.

•  برخی مادربردها فقط از تعداد خاصی Rank پشتیبانی می‌کنند.

رم سرور 32GB با پارت نامبر P64339-B21 از نوع DIMM و با فرکانس 4800 می باشد.ماژول  رم سرور 32گیگ با پارت نامبر P64339-B21 از نوع UDIMM  و یا آنبافر است.رم 32gb با پارت نامبر P64339-B21 نسل پنجم (ddr5) با ولتاژ 1.1 ولت می باشد.

دمای کاری سرور :

باید به مقدار حداکثر دمای کاری رم ها و دمای داخل سرور ها توجه ویژه ای کرد برخی سرور ها از سنسور های حرارتی برخوردار هستند و گاهی لازم است در صورت گرم بودن رم ها سیستم انتقال حرارت برای رم ها هم در نظر گرفت.

–

نحوه نامگذاری رم های سرور بر روی قطعه و جعبه بسته بندی :

–

–

یک مبحث دیگر که باید به آن توجه شود ترتیب قرار دادن رم ها در اسلات های DIMM می باشد. برای اینکه در ترتیب قرار دهی رم ها براساس تعداد  اشتباهی رخ ندهد باید به بروشور مادربرد یا کاتالوگ سرور توجه شود.

برای نمونه طریقه پر کردن رم در سرور های HPE ProLiant Gen10 DL360/DL380/DL560 مطابق عکس زیر می باشد:

راهنمای ترتیب پر کردن اسلات های رم براساس تعداد :

نکته : طریقه پر کردن رم ها برای هر CPU جداگانه است و پر کردن اسلات ها بصورت نامتقارن پیشنهاد نمی شود .

به طور مثال اگر شما دو رم داشته باشید باید اسلات شماره 8 هر دو CPU را پر کنید حال اگر مثلا 6 رم داشته باشید شما باید اسلات های 8 ، 10 ، 12 هر دو CPU را پر کنید.البته شما می توانید به شکل نامتقارن نیز اسلات ها را پر کنید (یعنی مثلا 2 عدد از اسلات های CPU1 و 4 عدد از اسلات های CPU2 اما با وجود کار کردن و شناسایی این رم ها توسط سرور شما از تمامی قدرت رم ها استفاده نخواهید کرد.

–

–

❓سوالات متداول :

جمع بندی:

HPE P64339-B21 یک ماژول رم DDR5 با ظرفیت 32GB و سرعت بسیار بالا (4800 MT/s) است که برای سرورهای نسل یازدهم HPE و نسل +Gen10 طراحی شده و با فناوری SmartMemory دارای پایداری و مدیریت پیشرفته سلامت حافظه را می باشند. این مدل برای ارتقاء حافظه در محیط‌های حرفه‌ای و دیتاسنتری میان رده کاملاً توصیه می‌شود.
