کارت شبکه HPE Ethernet 10Gb 2-port 535T Adapter 813661-B21

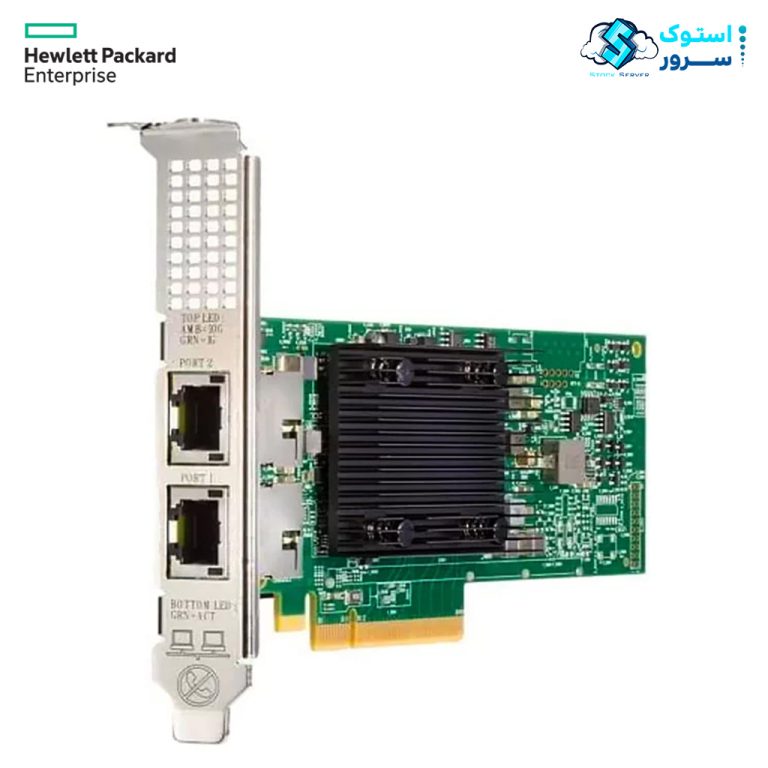

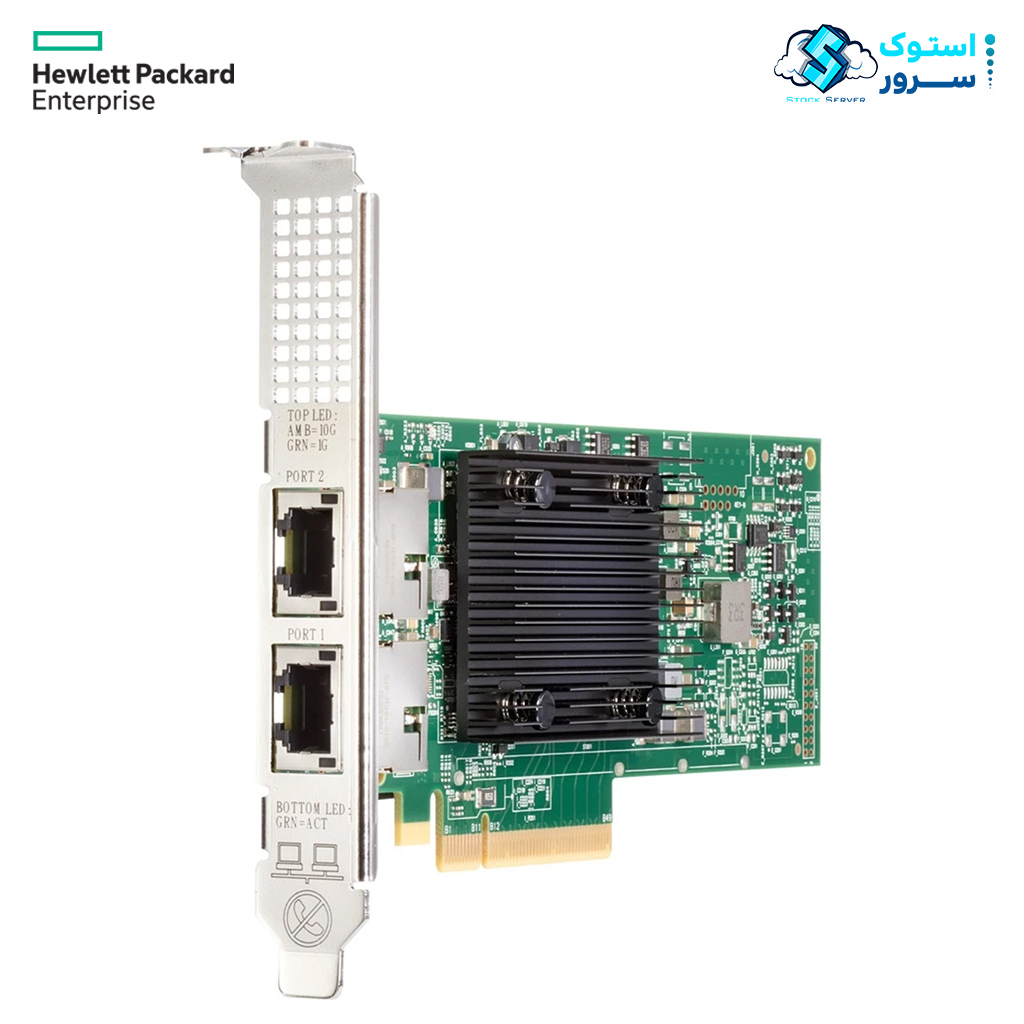

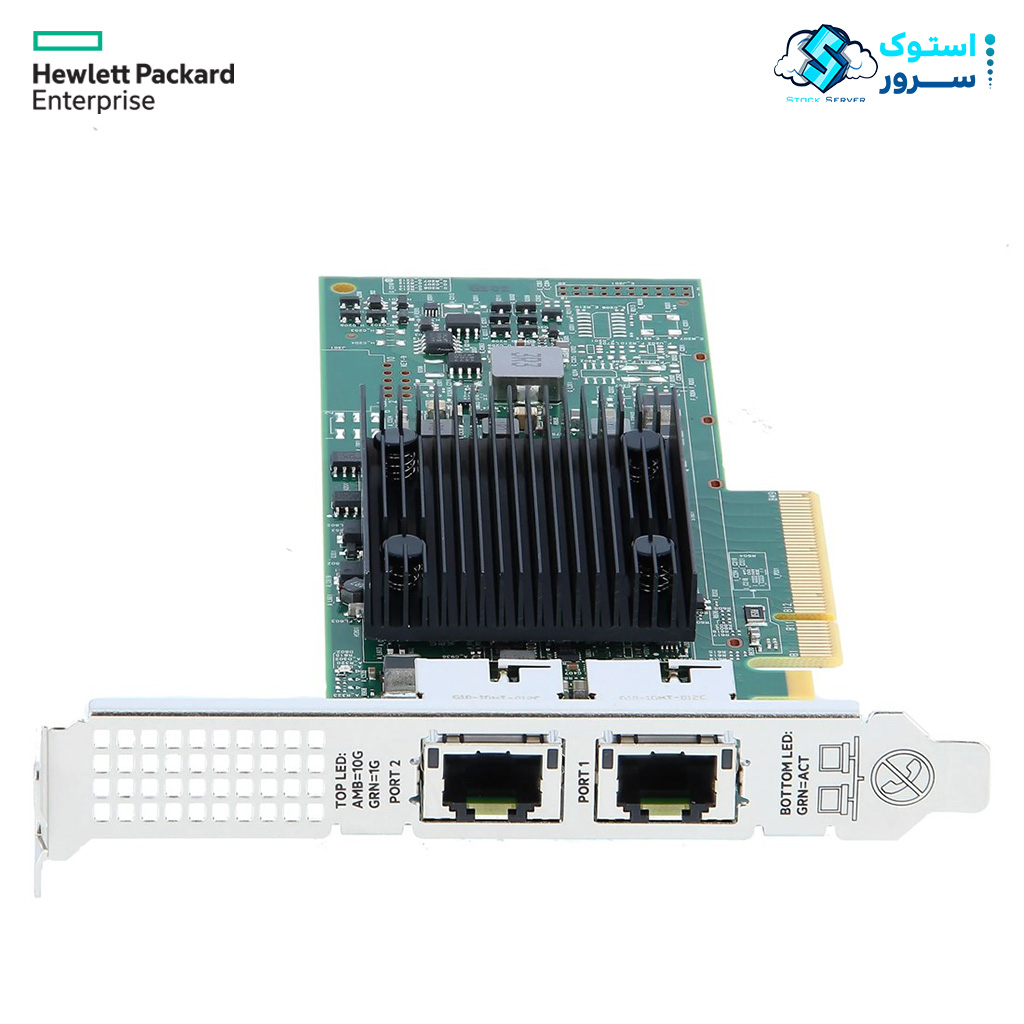

کارت شبکه HPE Ethernet 10Gb 2-Port 535T Adapter (813661-B21)

–

مقدمه: تحول در اتصال سازمانی با 10GBASE-T

با رشد تصاعدی داده‌ها، مجازی‌سازی گسترده و نیاز مبرم به تحلیل‌های بلادرنگ، سازمان‌ها با چالش اساسی عبور از محدودیت‌های شبکه‌های قدیمی ۱ گیگابیتی روبرو هستند. در این میان، کارت شبکه HPE Ethernet 10Gb 2-Port 535T Adapter با پارت نامبر 813661-B21، پاسخی راهبردی به این نیاز مبرم است. این آداپتور که بر پایه استاندارد 10GBASE-T طراحی شده، با بهره‌گیری از کابل‌کشی مسی CAT 6A، مسیری هموار، کم‌هزینه و قابل اعتماد برای جهش از ۱ گیگابیت به ۱۰ گیگابیت فراهم می‌کند.

شرکت Hewlett Packard Enterprise این آداپتور دو پورته را با بهره‌گیری از کنترلر قدرتمند Broadcom BCM57416 و رابط PCI Express 3.0 x8 طراحی کرده است تا نیازهای سنگین دیتاسنترهای مدرن، محیط‌های ابری و کلاسترهای محاسباتی را برآورده سازد. ویژگی منحصربه‌فرد 535T، پشتیبانی از اتصالات مسی RJ-45 است که امکان استفاده از زیرساخت‌های موجود کابل‌کشی را تا مسافت ۱۰۰ متر فراهم می‌کند و مزیتی عظیم از منظر اقتصادی و عملیاتی به شمار می‌رود.

–

معماری سخت‌افزاری و کنترلر Broadcom BCM57416

در قلب کارت شبکه 535T، کنترلر Broadcom BCM57416 (از خانواده NetXtreme-E) نهفته است؛ نسل جدیدی از پردازنده‌های شبکه که برای عملکرد بالا، مجازی‌سازی گسترده و Offloading ترافیک‌های پیچیده بهینه‌سازی شده‌اند. این کنترلر با ۱۲۸ مگابایت حافظه اختصاصی onboard، بافرینگ و پردازش بسته‌ها را بهینه‌سازی کرده و نقش مهمی در حفظ کارایی تحت بارهای ترافیکی سنگین ایفا می‌کند.

رابط ارتباطی این آداپتور با مادربرد سرور از طریق گذرگاه PCI Express 3.0 با ۸ لاین (x8) برقرار می‌شود که پهنای باندی معادل ۸ گیگابایت بر ثانیه در هر جهت را فراهم می‌کند. این پهنای باند تضمین می‌دهد که هر دو پورت ۱۰ گیگابیتی بتوانند به‌طور هم‌زمان در حالت تمام‌دوپلکس (Full-Duplex) بدون هیچ گلوگاهی در سطح PCIe، با حداکثر سرعت فعالیت کنند. مجموع توان عملیاتی تجمعی دوطرفه این آداپتور به ۴۰ گیگابیت بر ثانیه می‌رسد (۲ پورت × ۱۰ گیگابیت × ۲ جهت).

ابعاد فیزیکی این آداپتور 8.46 × 9.84 × 2.36 اینچ و وزن آن 0.635 پوند (حدود ۲۸۸ گرم) است. این آداپتور با دو نوع براکت Full-Height و Low-Profile عرضه می‌شود و انعطاف‌پذیری بالایی در نصب در انواع شاسی‌های رک‌مونت 1U و 2U و سرورهای برج فراهم می‌کند.

–

استاندارد 10GBASE-T: انقلابی در اتصالات مسی

مهم‌ترین وجه تمایز کارت شبکه 535T، پشتیبانی از استاندارد 10GBASE-T است. این استاندارد امکان انتقال داده با سرعت ۱۰ گیگابیت بر ثانیه را از طریق کابل‌های مسی CAT 6A تا مسافت ۱۰۰ متر فراهم می‌کند. این قابلیت به معنای یک تحول بزرگ در اقتصاد زیرساخت است: سازمان‌ها می‌توانند بدون نیاز به سرمایه‌گذاری سنگین روی فیبر نوری، سوئیچ‌های جدید یا آموزش تیم فنی، پهنای باند شبکه خود را ده برابر افزایش دهند.

برخلاف آداپتورهای مبتنی بر SFP+ که مستلزم استفاده از فیبر نوری یا کابل‌های DAC هستند، 535T با دو پورت RJ-45 استاندارد، امکان استفاده از میلیون‌ها کیلومتر کابل‌کشی مسی موجود در دیتاسنترها و ساختمان‌های اداری سراسر جهان را فراهم می‌کند. این آداپتور از قابلیت Auto-Negotiation پشتیبانی کرده و به‌طور خودکار با سرعت‌های ۱۰۰ مگابیت، ۱ گیگابیت و ۱۰ گیگابیت بر ثانیه مذاکره می‌کند. این انعطاف‌پذیری، مسیر مهاجرت تدریجی از زیرساخت‌های قدیمی به نسل جدید شبکه را بدون هیچ‌گونه وقفه در سرویس‌دهی ممکن می‌سازد.

–

سازگاری با استانداردهای IEEE

کارت شبکه 535T با پشتیبانی از مجموعه کاملی از استانداردهای IEEE، برای استقرار در پیچیده‌ترین معماری‌های شبکه‌ای سازمانی و دیتاسنتری آماده است:

• IEEE 802.3an (10GBASE-T): استاندارد اصلی برای اترنت ۱۰ گیگابیتی روی کابل مسی

• IEEE 802.3ae (10 Gigabit Ethernet): استاندارد پایه اترنت ۱۰ گیگابیتی

• IEEE 802.1Q (VLAN Tagging): برای ایجاد شبکه‌های مجازی ایزوله

• IEEE 802.3ad (Link Aggregation): برای ترکیب پورت‌ها و افزایش پهنای باند

• IEEE 802.1p (QoS): برای اولویت‌بندی ترافیک شبکه

• IEEE 802.3x (Flow Control): برای جلوگیری از گم شدن بسته‌ها

• IEEE 802.1AB (LLDP): برای کشف خودکار دستگاه‌های شبکه

• IEEE 802.3az (Energy Efficient Ethernet): برای کاهش مصرف برق در دوره‌های کم‌ترافیک

• استانداردهای Data Center Bridging (DCB): شامل 802.1Qbb (PFC) و 802.1Qaz (ETS) برای شبکه‌های Lossless Ethernet

–

ویژگی‌های Offloading و بهینه‌سازی پردازشی

کارت شبکه 535T با بهره‌گیری از کنترلر Broadcom NetXtreme-E BCM57416، مجموعه‌ای از قدرتمندترین موتورهای تخلیه بار سخت‌افزاری (Hardware Offloading) را ارائه می‌دهد که مستقیماً منجر به کاهش مصرف CPU، افزایش توان عملیاتی و بهبود پاسخگویی برنامه‌های کاربردی می‌شوند. این قابلیت‌ها را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

TCP/UDP Checksum Offloading

این فناوری محاسبات مربوط به یکپارچگی بسته‌های داده را از CPU اصلی به سخت‌افزار کارت منتقل می‌کند. با توجه به اینکه در ترافیک‌های سنگین شبکه، محاسبات checksum می‌تواند بخش قابل توجهی از چرخه‌های CPU را مصرف کند، این Offloading تأثیر چشمگیری در آزادسازی منابع پردازشی برای برنامه‌های کاربردی دارد.

TCP Segmentation Offload (TSO)

قطعه‌قطعه‌سازی بسته‌های بزرگ TCP به جای CPU، مستقیماً توسط کنترلر BCM57416 انجام می‌شود. این قابلیت سربار پردازشی را در انتقال فایل‌های حجیم و ترافیک ذخیره‌سازی کاهش می‌دهد و به‌ویژه در عملیات بکاپ‌گیری و انتقال دیتاست‌های بزرگ مؤثر است.

Large Send Offload (LSO)

این فناوری امکان ارسال بسته‌های بزرگ را بدون نیاز به تقسیم‌بندی توسط CPU فراهم می‌کند و کارایی را در انتقال داده‌های حجیم بهبود می‌بخشد. LSO در کنار TSO، یک راه‌حل جامع برای بهینه‌سازی ترافیک‌های حجیم ارائه می‌دهد.

Jumbo Frames

پشتیبانی از فریم‌های بزرگ (Jumbo Frames) تا ۹۰۰۰ بایت، سربار پردازشی مربوط به هدر بسته‌ها را در انتقال فایل‌های حجیم و عملیات ذخیره‌سازی تحت شبکه به طور چشمگیری کاهش می‌دهد. این قابلیت به‌ویژه در شبکه‌های iSCSI و NFS که با بلوک‌های بزرگ داده سروکار دارند، اهمیت دارد.

Receive Side Scaling (RSS)

این فناوری با توزیع هوشمند بار پردازشی بسته‌های دریافتی میان چندین هسته CPU، از ایجاد گلوگاه در سیستم‌های چندپردازنده‌ای جلوگیری می‌کند. RSS به طور پویا جریان‌های ترافیکی را بین هسته‌های مختلف توزیع کرده و از اشباع یک هسته واحد جلوگیری می‌کند.

Message Signaled Interrupts Extended (MSI-X)

این فناوری با توزیع هدفمند وقفه‌های شبکه بین هسته‌های مختلف CPU، از ایجاد گلوگاه وقفه‌ای جلوگیری کرده و تعادل بار پردازشی را بهبود می‌بخشد. MSI-X به هر هسته CPU امکان می‌دهد تا وقفه‌های مختص خود را دریافت کند و از ازدحام در پردازش وقفه‌ها جلوگیری می‌کند.

–

عملکرد شبکه‌ای و توان عملیاتی بی‌نظیر

عملکرد واقعی یک کارت شبکه تنها با پهنای باند خام سنجیده نمی‌شود، بلکه توانایی آن در حفظ کارایی تحت بارهای ترافیکی سنگین و ترکیبی از ترافیک‌ها، معیار اصلی برتری است. 535T با پهنای باند تجمعی ۴۰ گیگابیت بر ثانیه، برای سنگین‌ترین بارهای کاری سازمانی طراحی شده است.

این آداپتور با پشتیبانی از استانداردهای IEEE 802.3ad (Link Aggregation) امکان ترکیب دو پورت فیزیکی برای ایجاد یک لینک منطقی با پهنای باند ۲۰ گیگابیت بر ثانیه را فراهم می‌کند. همچنین قابلیت NIC Teaming با ایجاد افزونگی (Redundancy)، پایداری سرویس را در برابر خرابی لینک‌ها تضمین می‌کند.

ترکیب Jumbo Frames و Interrupt Coalescing نیز با بهینه‌سازی نرخ وقفه‌ها و کاهش سربار هر بسته، کارایی را در انتقال فایل‌های حجیم و عملیات بکاپ‌گیری تحت شبکه بهبود می‌بخشد. قابلیت‌های Flow Control (IEEE 802.3x) و Priority Flow Control (IEEE 802.1Qbb) نیز برای ایجاد شبکه‌های Lossless Ethernet ضروری هستند و از گم شدن بسته‌ها در ترافیک ذخیره‌سازی iSCSI جلوگیری می‌کنند.

–

مدیریت هوشمند انرژی و طراحی حرارتی

کارت شبکه 535T با مصرف برق Typical حدود ۱۴.۶۴ وات (و حداکثر ۱۹.۶۰ وات)، یکی از کم‌مصرف‌ترین آداپتورهای 10GBASE-T دو پورته در کلاس خود محسوب می‌شود. این مصرف پایین انرژی، نتیجه مستقیم معماری پیشرفته و کم‌مصرف کنترلر Broadcom BCM57416 است.

پشتیبانی از استاندارد IEEE 802.3az (Energy Efficient Ethernet) امکان کاهش هوشمند مصرف برق در دوره‌های کم‌ترافیک شبکه را فراهم می‌کند و هزینه‌های عملیاتی (OPEX) را در بلندمدت کاهش می‌دهد. این آداپتور با طراحی بدون فن (Fanless Design) و تکیه بر جریان هوای داخلی سرور برای خنک‌سازی، ضمن حذف قطعات متحرک و افزایش قابلیت اطمینان، به کاهش نویز کلی سیستم نیز کمک می‌کند. این ویژگی‌ها 535T را به گزینه‌ای ایده‌آل برای دیتاسنترهای با چگالی بالا که در آن‌ها مصرف برق و سرمایش از دغدغه‌های اصلی است، تبدیل کرده است.

–

سازگاری گسترده با اکوسیستم HPE ProLiant

کارت شبکه 535T با پارت نامبر 813661-B21، یکی از فراگیرترین آداپتورهای ۱۰ گیگابیتی در اکوسیستم HPE است که دامنه سازگاری آن، طیف وسیعی از سرورهای نسل دهم ProLiant را پوشش می‌دهد:

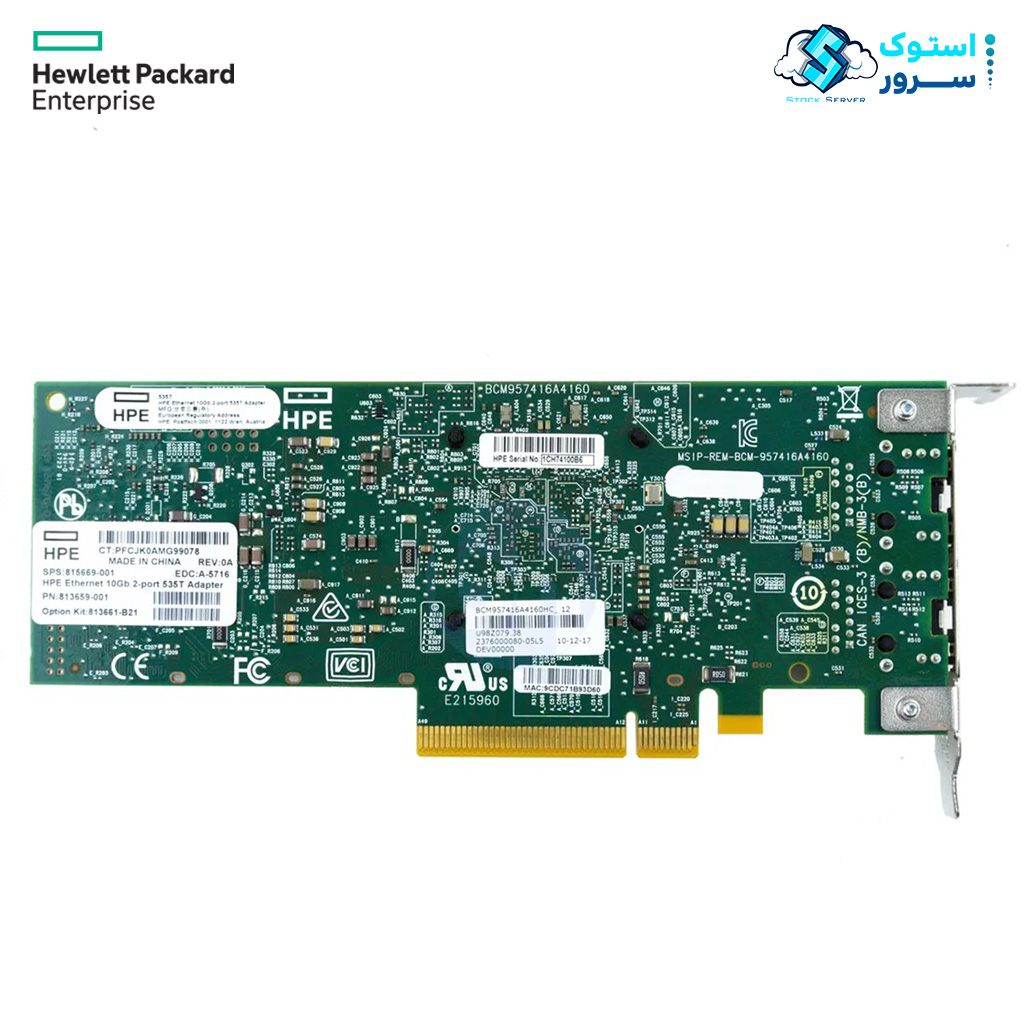

همچنین پارت نامبر 815669-001 به عنوان Spare Part (قطعه یدکی) برای این آداپتور شناخته می‌شود.

نگهداری و پایداری بلندمدت

با توجه به اینکه مستندات رسمی این محصول بازنشسته (Retired) شده و محصولات پایه آن منسوخ (Obsolete) تلقی می‌شوند، نگهداری صحیح از کارت‌های موجود 535T اهمیت ویژه‌ای دارد. برای حفظ عملکرد بهینه این آداپتور، به‌روزرسانی منظم Firmware و درایورها از طریق پورتال پشتیبانی HPE توصیه می‌شود. همچنین با توجه به مصرف برق نسبتاً بالاتر 10GBASE-T نسبت به SFP+، اطمینان از تهویه مناسب در شاسی سرور برای دفع گرمای تولیدی ضروری است.

–

سوالات متداول

–

نتیجه‌گیری نهایی

کارت شبکه HPE Ethernet 10Gb 2-Port 535T Adapter با پارت نامبر 813661-B21، یک راه‌حل جامع، کارآمد و اقتصادی برای ورود به دنیای اترنت ۱۰ گیگابیتی است. این آداپتور با بهره‌گیری از استاندارد جهانی 10GBASE-T و کنترلر قدرتمند Broadcom BCM57416، پلی میان زیرساخت‌های مسی موجود و نیازهای مدرن دیتاسنترها ایجاد می‌کند.

مهم‌ترین مزیت رقابتی 535T، توانایی آن در ارائه پهنای باند ۴۰ گیگابیت بر ثانیه تجمعی بر روی کابل‌کشی‌های مسی CAT 6A موجود است. این قابلیت هزینه‌های ارتقای شبکه را کاهش داده و زمان پیاده‌سازی را به حداقل می‌رساند. پشتیبانی از فناوری‌های پیشرفته Offloading، Jumbo Frames، VLAN Tagging و استانداردهای IEEE، آن را برای پیچیده‌ترین سناریوهای شبکه‌ای آماده می‌سازد. سازگاری گسترده با نسل‌های مختلف سرورهای ProLiant، انعطاف‌پذیری فوق‌العاده‌ای را برای سازمان‌هایی با زیرساخت‌های ترکیبی فراهم کرده است. برای سازمان‌هایی که به دنبال افزایش پهنای باند، کاهش تأخیر و ساده‌سازی مدیریت زیرساخت خود هستند، کارت شبکه 535T یک انتخاب هوشمندانه و مقرون‌به‌صرفه برای حفظ مزیت رقابتی در عصر دیجیتال است.

–

–
