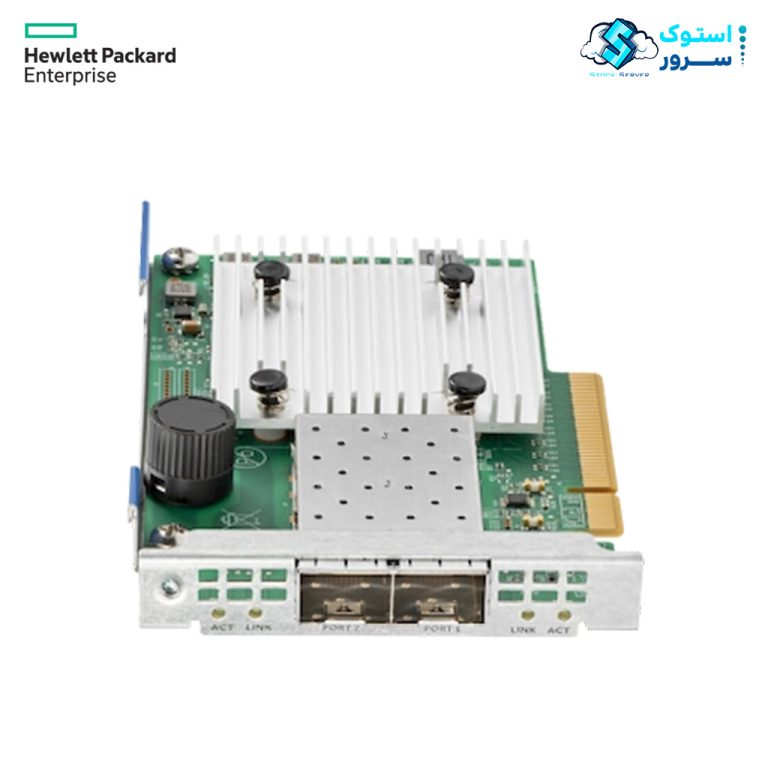

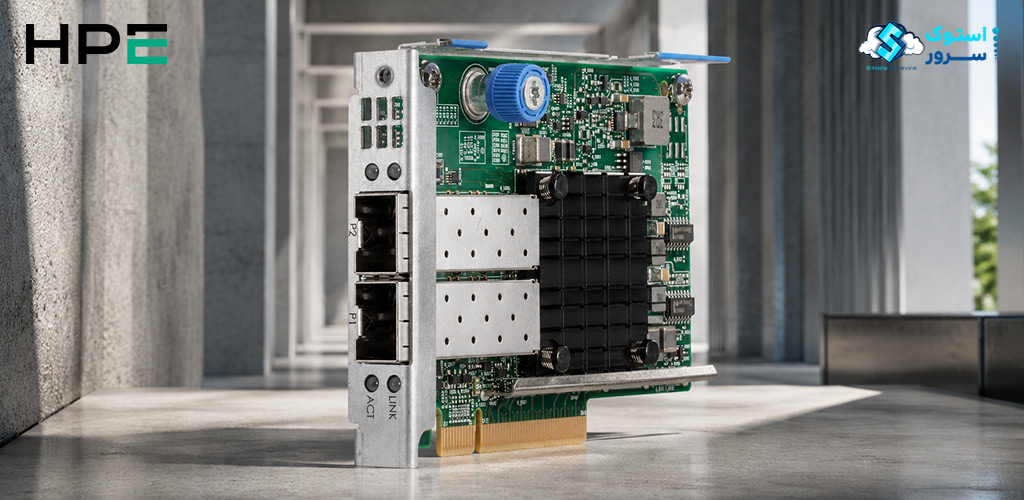

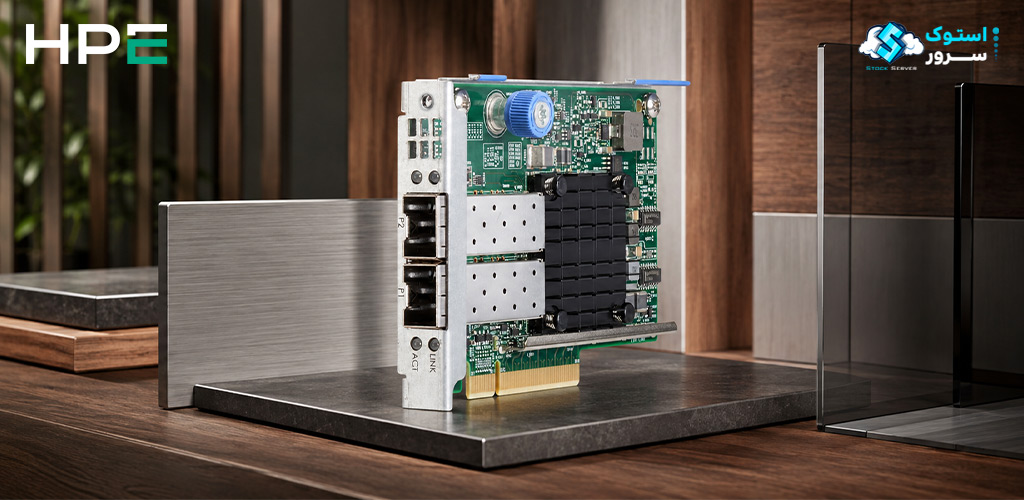

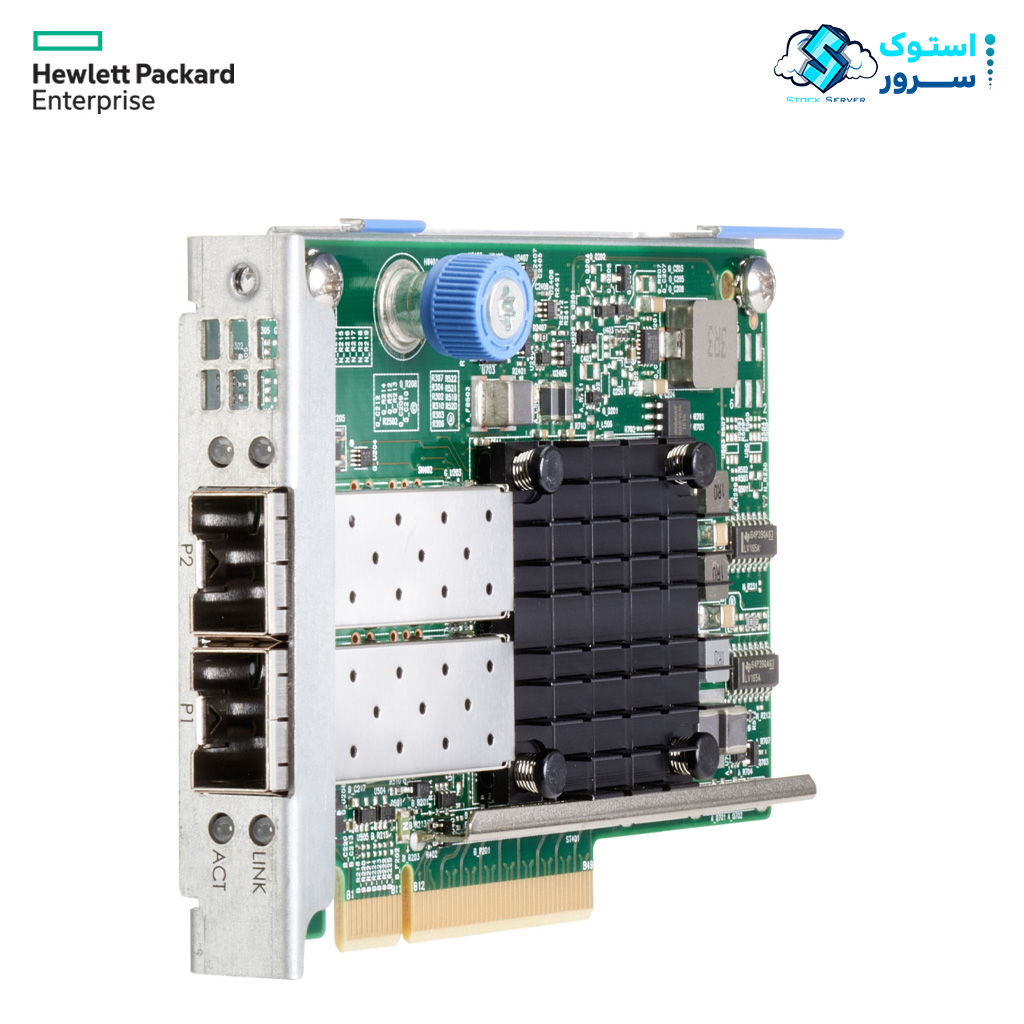

کارت شبکه HPE Ethernet 10Gb 2-port 537FLR-SFP+ Adapter P08440-B21

کارت شبکه HPE Ethernet 10Gb 2-port 537FLR-SFP+ Adapter P08440-B21

–

مقدمه: یک FLR برای نسل دهم، طراحیشده برای تخلیه بار CPU

–

در دیتاسنترهای مدرن، هر وات برق، هر میکروثانیه تأخیر و هر چرخه پردازشی اهمیت دارد. با رشد تصاعدی ترافیک شرق-غرب، گسترش معماری‌های ریزسرویس و فراگیر شدن شبکه‌های مبتنی بر Overlay، کارت شبکه دیگر نمی‌تواند صرفاً یک رابط ساده برای انتقال بسته‌ها باشد؛ باید به یک واحد پردازشی هوشمند در لبه شبکه تبدیل شود. HPE Ethernet 10Gb 2-port 537FLR-SFP+ Adapter با شماره قطعه P08440-B21 دقیقاً بر اساس همین فلسفه طراحی شده است.

این آداپتور دو پورته ۱۰ گیگابیتی که برای سرورهای نسل دهم ProLiant بهینه‌سازی شده، مجهز به پردازنده شبکه Broadcom Whitney+ (BCM57414) است و از گذرگاه PCIe 3.0 x8 بهره می‌برد. برخلاف کارت‌های مرسوم که بسیاری از عملیات پردازش بسته را بر دوش CPU می‌گذارند، 537FLR-SFP+ با تخلیه بار سخت‌افزاری بسیاری از پردازش‌های I/O به درون خود آداپتور، به‌طور چشمگیری از فشار روی پردازنده اصلی می‌کاهد و منابع CPU را برای اجرای برنامه‌های کاربردی حیاتی آزاد می‌کند. این آداپتور با پشتیبانی از قابلیت‌های پیشرفته‌ای چون RoCE v2، SR-IOV، Tunnel Offload برای VXLAN/NVGRE، و DPDK، به عنوان یک شتاب‌دهنده شبکه‌ای تمام‌عیار برای محیط‌های مجازی‌سازی، دیتاسنترهای نرم‌افزارمحور (SDN) و زیرساخت‌های فوق‌همگرا (HCI) عمل می‌کند. در ادامه، از زوایای مختلف این کارت را بررسی خواهیم کرد و خواهیم دید که چرا 537FLR-SFP+ یک گزینه استراتژیک برای مدیران شبکه محسوب می‌شود.

–

مشخصات فنی و قابلیت‌های سخت‌افزاری

–

قلب تپنده کارت 537FLR-SFP+، کنترلر Broadcom BCM57414 با اسم رمز “Whitney+” است. این تراشه یک پردازنده شبکه تک‌راه‌حلی (Single-Chip Solution) است که دو پورت ۱۰ گیگابیتی SFP+ را مدیریت می‌کند. معماری یکپارچه این کنترلر، ضمن کاهش مصرف برق و پیچیدگی طراحی، امکان پشتیبانی از مجموعه‌ای غنی از فناوری‌های Offloading سخت‌افزاری را فراهم می‌کند. هر یک از دو پورت SFP+ در حالت Full-Duplex قادر است ۲۰ گیگابیت بر ثانیه (۱۰ گیگابیت ارسال + ۱۰ گیگابیت دریافت) را انتقال دهد و مجموع پهنای باند تجمعی دوطرفه این آداپتور به ۴۰ گیگابیت بر ثانیه می‌رسد. این کارت از کابل‌های فیبر نوری Active Optical Cable (AOC) و کابل‌های مسی مستقیم (DAC) پشتیبانی کرده و با هر دو نوع کابل، عملکرد پایداری ارائه می‌دهد.

رابط ارتباطی این آداپتور با مادربرد سرور از طریق PCI Express 3.0 با ۸ لاین (x8) برقرار می‌شود. پهنای باند این رابط—حدود ۸ گیگابایت بر ثانیه در هر جهت—به راحتی از عهده پشتیبانی هم‌زمان دو پورت ۱۰ گیگابیتی Full-Duplex برمی‌آید. ابعاد فیزیکی کارت ۲۱.۴۴ × ۲۴.۶۹ × ۶.۱۷ سانتی‌متر و وزن آن تنها ۰.۲۵ کیلوگرم است که آن را برای نصب در انواع شاسی‌های رک‌مونت، به‌ویژه سرورهای 1U و 2U که محدودیت فضای فیزیکی دارند، ایده‌آل می‌سازد.

از نظر مصرف انرژی، 537FLR-SFP+ یکی از کم‌مصرف‌ترین کارت‌های دو پورته ۱۰ گیگابیتی در کلاس خود است. این آداپتور در حالت عادی (Typical) حدود ۹.۰۸ وات و در بار کامل حداکثر ۱۴ وات برق مصرف می‌کند. برای مقایسه، بسیاری از کارت‌های نسل قبلی بین ۱۲ تا ۱۸ وات برق مصرف می‌کنند. این کاهش تقریباً ۴۰ درصدی، نتیجه مستقیم معماری کم‌مصرف Broadcom و استفاده از فناوری Energy Efficient Ethernet (IEEE 802.3az) است. در مقیاس یک دیتاسنتر با صدها سرور، این تفاوت مصرف برق می‌تواند به صرفه‌جویی قابل توجهی در هزینه‌های عملیاتی سالانه منجر شود.

–

فرم‌فاکتور FlexibleLOM: چرا این طراحی اهمیت دارد؟

–

مهم‌ترین وجه تمایز 537FLR-SFP+ نسبت به کارت‌های شبکه PCIe استاندارد، بهره‌گیری آن از فرم‌فاکتور اختصاصی FlexibleLOM (مخفف LAN on Motherboard) است. این فناوری یک اسلات ویژه روی مادربرد سرورهای HPE ProLiant فراهم می‌کند که صرفاً برای کارت‌های شبکه طراحی شده است. برخلاف کارت‌های PCIe سنتی که یک اسلات توسعه استاندارد را اشغال می‌کنند، 537FLR-SFP+ مستقیماً روی این اسلات اختصاصی نصب می‌شود. این رویکرد مزایای متعددی دارد: اول اینکه تمام اسلات‌های PCIe استاندارد سرور برای نصب کارت‌های توسعه دیگر مانند GPUها، کنترلرهای RAID و کارت‌های NVMe آزاد می‌مانند. در سرورهای رک‌مونت 1U و 2U که هر اسلات PCIe یک منبع فوق‌العاده ارزشمند است، این آزادسازی منابع می‌تواند تراکم‌پذیری سرور را به حداکثر برساند.

دوم اینکه نصب عمودی و یکپارچه کارت در مسیر جریان هوای داخلی شاسی، خنک‌سازی کارآمدتری را برای تمام قطعات فراهم می‌کند. این آداپتور کاملاً بدون فن (Fanless) طراحی شده و فاقد هرگونه قطعه متحرک است که قابلیت اطمینان را افزایش می‌دهد. سوم اینکه نصب مستقیم روی مادربرد باعث حذف کابل‌های رابط و کاهش مصرف برق می‌شود. همچنین فرآیند تعویض یا ارتقای کارت بدون نیاز به باز کردن کامل سرور و خارج کردن سایر کارت‌ها امکان‌پذیر است—ویژگی‌ای که در مراکز داده با صدها سرور، صرفه‌جویی قابل توجهی در زمان و هزینه‌های عملیاتی به همراه دارد. نکته پایانی اینکه فرم‌فاکتور FlexibleLOM امکان مهاجرت آسان از 1GbE به 10GbE در آینده را بدون مصرف اسلات‌های PCIe فراهم می‌کند و از سرمایه‌گذاری سازمان محافظت می‌نماید.

–

قابلیت‌های پیشرفته Offloading: وقتی CPU آزاد می‌شود

–

کارت 537FLR-SFP+ تنها یک NIC ساده نیست، بلکه با مجموعه‌ای از موتورهای تخلیه بار سخت‌افزاری (Hardware Offloading)، پردازش‌های سنگین شبکه را از CPU به سخت‌افزار خود منتقل می‌کند. این قابلیت‌ها باعث می‌شوند CPU سرور برای اجرای برنامه‌های کاربردی اصلی—مانند پایگاه‌های داده، ماشین‌های مجازی و تحلیل‌های بلادرنگ—آزاد شود. در ادامه، مهم‌ترین Offloadهای این آداپتور را که از طریق کنترلر Broadcom Whitney+ ارائه می‌شوند، در شش بخش زیر بررسی می‌کنیم:

–

Tunnel Offload برای VXLAN و NVGRE

در شبکه‌های Overlay مبتنی بر VMware NSX یا Microsoft Azure Stack HCI، بسته‌های داده باید چندین لایه بسته‌بندی (Encapsulation) و بسته‌گشایی (Decapsulation) را پشت سر بگذارند. این عملیات اگر توسط CPU انجام شود، می‌تواند تا ۳۰-۴۰٪ از چرخه‌های پردازشی را مصرف کند. 537FLR-SFP+ این عملیات را مستقیماً روی سخت‌افزار خود انجام می‌دهد و CPU را برای وظایف اصلی‌تر آزاد می‌کند.

RoCE v2 (RDMA over Converged Ethernet)

فناوری دسترسی مستقیم به حافظه از راه دور نسخه ۲، امکان انتقال داده‌ها بین حافظه سرورهای مختلف را بدون دخالت CPU فراهم می‌کند. این قابلیت برای پایگاه‌های داده توزیع‌شده، سیستم‌های فایل موازی، و سرویس‌های SMB Direct حیاتی است و تأخیر را به‌طور چشمگیری کاهش می‌دهد.

SR-IOV (Single Root I/O Virtualization)

این فناوری به ماشین‌های مجازی امکان می‌دهد مستقیماً و با حداقل سربار Hypervisor به منابع سخت‌افزاری کارت دسترسی داشته باشند. نتیجه، کاهش تأخیر شبکه و افزایش کارایی VMها به سطح نزدیک به سخت‌افزار واقعی (Near-Native) است.

NPAR (NIC Partitioning)

فناوری تقسیم‌بندی کارت شبکه، امکان تقسیم هر پورت فیزیکی ۱۰ گیگابیتی را به چندین Function فیزیکی مجازی با پهنای باند اختصاصی فراهم می‌کند. با NPAR می‌توان ترافیک‌های مختلف (Management، Production، Storage، vMotion) را روی یک پورت واحد ایزوله کرد.

DPDK (Data Plane Development Kit)

با دور زدن کرنل سیستم‌عامل، امکان پردازش بسته‌ها در فضای کاربر با سرعت بسیار بالا فراهم می‌شود. این قابلیت برای تجهیزات شبکه‌ای مجازی (VNF) و سناریوهای NFV که نیازمند پردازش حجم عظیمی از بسته‌های کوچک هستند، حیاتی است.

مدیریت هوشمند انرژی

فناوری Sea of Sensors 3D Technology با پایش لحظه‌ای وضعیت حرارتی و مصرف انرژی، به کاهش هزینه‌های عملیاتی و بهبود کارایی انرژی کمک می‌کند.

–

مقایسه با کارت‌های هم‌خانواده: 537FLR-SFP+ در برابر 562FLR-T و 562FLR-SFP+

–

برای درک بهتر جایگاه 537FLR-SFP+ در سبد محصولات HPE، مقایسه آن با دو گزینه پرطرفدار دیگر—یعنی 562FLR-T و 562FLR-SFP+—ضروری است. هر سه گزینه، کارت‌های شبکه دو پورته ۱۰ گیگابیتی با فرم‌فاکتور FlexibleLOM هستند، اما تفاوت‌های کلیدی در پردازنده، نوع اتصال و قابلیت‌های Offloading دارند.

562FLR-T با کنترلر Intel X550-AT2، از استاندارد 10GBASE-T با پورت‌های RJ-45 پشتیبانی می‌کند که امکان استفاده از کابل‌های مسی CAT 6A تا مسافت ۱۰۰ متر را فراهم می‌آورد. این ویژگی برای سازمان‌هایی که زیرساخت کابل‌کشی مسی دارند و می‌خواهند بدون سرمایه‌گذاری روی فیبر نوری به ۱۰ گیگابیت مهاجرت کنند، یک مزیت استراتژیک است. 562FLR-SFP+ نیز با کنترلر Intel X710-DA2 و پورت‌های SFP+ عرضه می‌شود. هر دو مدل Intel از فناوری‌های VXLAN/NVGRE Offload، SR-IOV و DPDK پشتیبانی می‌کنند، اما فاقد RoCE v2 هستند.

در مقابل، 537FLR-SFP+ با کنترلر Broadcom BCM57414 (Whitney+) و پورت‌های SFP+، علاوه بر تمام قابلیت‌های فوق، از RoCE v2 نیز پشتیبانی می‌کند که آن را برای کاربردهای حساس به تأخیر و مبتنی بر RDMA (مانند SMB Direct و پایگاه‌های داده توزیع‌شده) به گزینه‌ای برتر تبدیل می‌کند. از نظر مصرف برق نیز، 537FLR-SFP+ با ۹ وات Typical، از 562FLR-T (با ۱۰.۵ وات) و 562FLR-SFP+ (با مصرف مشابه) کم‌مصرف‌تر است. انتخاب میان این سه مدل عمدتاً به زیرساخت فیزیکی شبکه (مس در مقابل فیبر)، نیاز به RDMA و اولویت‌های مصرف انرژی بستگی دارد.

–

کاربردها و سناریوهای استقرار

–

تطبیق‌پذیری و قدرت 537FLR-SFP+ آن را برای طیف وسیعی از سناریوهای راهبردی مناسب می‌سازد. چهار کاربرد اصلی این آداپتور عبارتند از:

باید توجه داشت که 537FLR-SFP+ از FCoE (Fibre Channel over Ethernet) پشتیبانی نمی‌کند و برای سناریوهای ذخیره‌سازی همگرا که نیاز به FCoE دارند، باید از کارت‌های FlexFabric استفاده شود.

–

سازگاری با سرورهای HPE ProLiant و سیستم‌عامل‌ها

–

کارت شبکه 537FLR-SFP+ با پارت نامبر P08440-B21 به‌طور رسمی برای سرورهای نسل دهم HPE ProLiant (Gen10) طراحی و تأیید شده است. این آداپتور با خانواده‌های پرفروش رک‌مونت DL از جمله DL20 Gen10، DL60 Gen10، DL80 Gen10، DL120 Gen10، DL160 Gen10، DL180 Gen10، DL325 Gen10، DL360 Gen10 (تمامی کانفیگ‌ها)، DL380 Gen10 (تمامی کانفیگ‌ها)، DL388 Gen10، DL560 Gen10 و DL580 Gen10 سازگار است. در خانواده سرورهای بهینه‌سازی‌شده Apollo نیز، این کارت برای Apollo 2000 (XL170r/XL190r Gen10)، Apollo 4200 Gen10، Apollo 4500 (XL450 Gen10) و Apollo 6000 (XL230k Gen10) پشتیبانی می‌شود. سرورهای تاور ML110 Gen10 و ML350 Gen10 نیز از این آداپتور پشتیبانی می‌کنند، هرچند برای مدل‌های ML باید به سازگاری فرم‌فاکتور توجه داشت. علاوه بر این، 537FLR-SFP+ با سیستم‌های ذخیره‌سازی Nimble Storage dHCI و زیرساخت‌های SimpliVity 380 Gen10 نیز سازگاری کامل دارد.

از نظر نرم‌افزاری، دامنه پشتیبانی این آداپتور بسیار گسترده است. برای Microsoft Windows Server، نسخه‌های 2012 R2، 2016، 2019 و Semi-Annual Channel Release پشتیبانی می‌شوند. در لینوکس، Red Hat Enterprise Linux (RHEL 7.6/7.7/8.0/8.1) و SUSE Linux Enterprise Server (SLES 12 SP3/SP4/SP5, SLES 15 SP1) رسماً پشتیبانی می‌شوند. برای مجازی‌سازی، VMware vSphere 6.5 U2/U3، vSphere 6.7 U2/U3 و vSphere 7.0 پشتیبانی می‌شوند. همچنین این آداپتور با پلتفرم‌های HPE Synergy و BladeSystem نیز سازگار است. مجموعه کاملی از ابزارهای مدیریتی شامل HPE iLO 4، HPE Advanced Power Manager، و Intelligent Provisioning برای پایش، پیکربندی و عیب‌یابی کارت در دسترس مدیران شبکه است.

–

ارزش اقتصادی و بازگشت سرمایه (ROI)

–

کارت 537FLR-SFP+ با قیمتی در حدود ۱۰۶ تا ۱۵۰ پوند در بازار اروپا (حدود ۱۳۰ تا ۱۸۰ دلار) و قیمت‌های مشابه در بازارهای دیگر عرضه می‌شود. با توجه به قابلیت‌های پیشرفته‌ای که ارائه می‌دهد (Tunnel Offload، SR-IOV، DPDK، RoCE v2 و NPAR)، این قیمت بسیار رقابتی است. تحلیل بازگشت سرمایه (ROI) نشان می‌دهد که کاهش قابل توجه مصرف CPU (از طریق Offloading سخت‌افزاری) و مصرف برق (۹ وات Typical در مقایسه با میانگین ۱۵ وات کارت‌های نسل قبل) می‌تواند در طول یک سال هزینه‌های عملیاتی را به‌طور چشمگیری کاهش دهد. در مقیاس یک دیتاسنتر با ۱۰۰۰ سرور، صرفه‌جویی در مصرف برق و هزینه‌های سرمایش می‌تواند به هزاران دلار در سال برسد. علاوه بر این، آزادسازی اسلات‌های PCIe با فرم‌فاکتور FLR، هزینه‌های ارتقای سرور را کاهش می‌دهد. محصولات HPE با گارانتی ۱ ساله و خدمات پشتیبانی فنی عرضه می‌شوند و بازار قطعات استوک نیز گزینه‌های مقرون‌به‌صرفه‌ای برای نگهداری از سرورهای موجود فراهم می‌کند.

–

سوالات متداول

–

جمع‌بندی نهایی

–

کارت شبکه HPE Ethernet 10Gb 2-port 537FLR-SFP+ Adapter P08440-B21 یک NIC نیست که فقط پهنای باند ۱۰ گیگابیتی را فراهم کند؛ این یک پلتفرم کامل تخلیه بار I/O است که در قالب یک کارت شبکه جمع‌وجور FLR عرضه می‌شود. HPE با ترکیب پردازنده Broadcom BCM57414 (Whitney+)، معماری کم‌مصرف، پشتیبانی از RoCE v2 و SR-IOV، و هماهنگی کامل با ابزارهای مدیریتی خود (iLO 4 و Advanced Power Manager)، این آداپتور را به یک گزینه ایده‌آل برای محیط‌های سروری مبتنی بر نسل دهم تبدیل کرده است. کنترلر Broadcom Whitney+ با ارائه مجموعه‌ای غنی از Offloadهای سخت‌افزاری—از Tunnel Offload برای شبکه‌های Overlay گرفته تا DPDK برای شتاب‌دهی بسته‌های کوچک—CPU را آزاد کرده و تراکم ماشین‌های مجازی را افزایش می‌دهد. مصرف برق ۹ وات، طراحی Fanless، و انعطاف‌پذیری در انتخاب رسانه انتقال (AOC و DAC)، این کارت را به گزینه‌ای ایده‌آل برای دیتاسنترهای مدرن، محیط‌های SDN/NFV و زیرساخت‌های فوق‌همگرا تبدیل کرده است. برای مدیران شبکه‌ای که به دنبال افزایش چگالی VMها، کاهش بار CPU در شبکه‌های Overlay، و بهینه‌سازی مصرف برق در دیتاسنترهای خود هستند، 537FLR-SFP+ با کنترلر قدرتمند Whitney+، یک انتخاب هوشمندانه، آینده‌نگر و مقرون‌به‌صرفه است.

–

–

در پناه ایزد منان 😉
