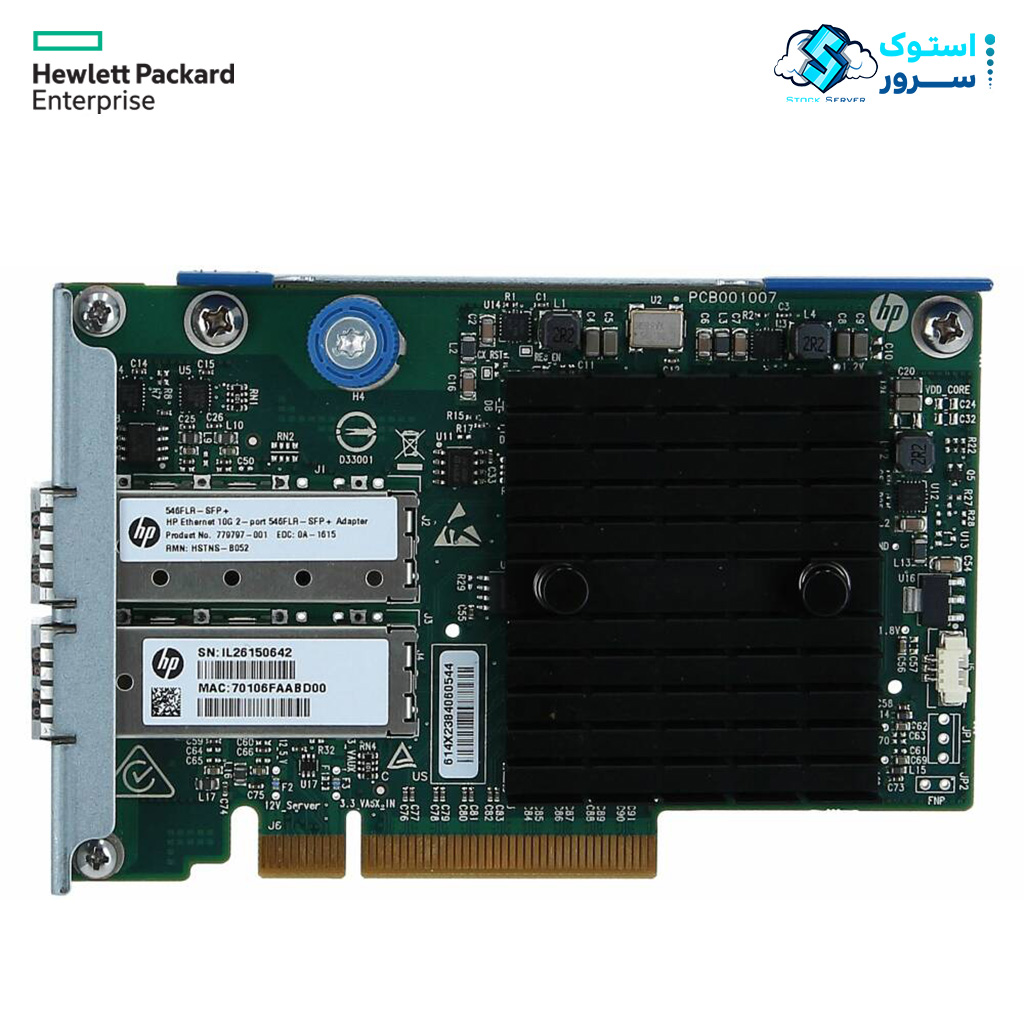

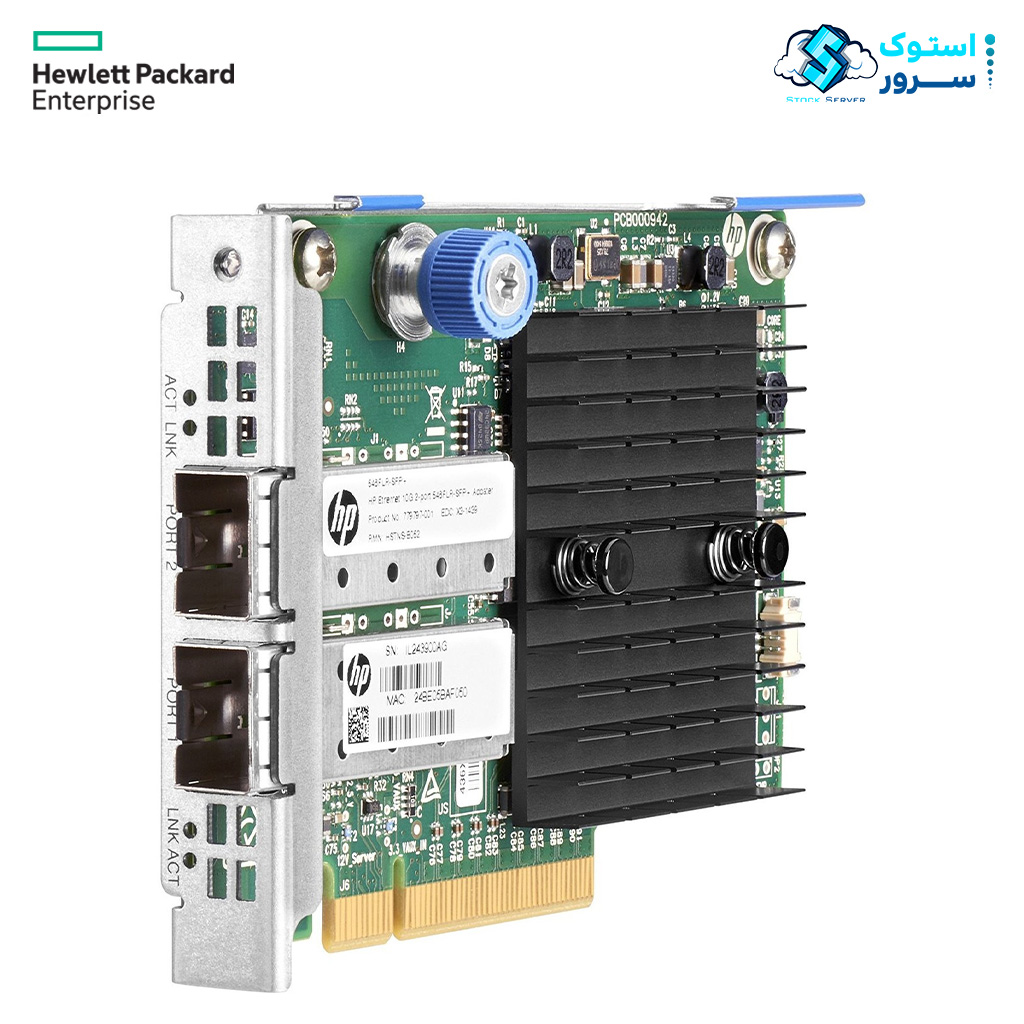

کارت شبکه HPE Ethernet 10Gb 2-port 546FLR SFP+ Adapter 779799-B21

کارت شبکه HPE Ethernet 10Gb 2-Port 546FLR-SFP+ Adapter (779799-B21)

–

مقدمه: FlexibleLOM و تحول در معماری سرورهای ProLiant

در دیتاسنترهای مدرن که چگالی پردازشی به طور مداوم در حال افزایش است، کارت شبکه 546FLR-SFP+ با پارت نامبر 779799-B21 نشان می‌دهد که چگونه یک نوآوری در فرم‌فاکتور می‌تواند تنگناهای طراحی را برای همیشه حل کند. HPE با معرفی فناوری FlexibleLOM (مخفف LAN on Motherboard) در نسل‌های Gen8 و Gen9 سرورهای ProLiant، پارادایم نصب کارت‌های شبکه را برای همیشه تغییر داد و این آداپتور یکی از پیشرفته‌ترین محصولات در این معماری به شمار می‌رود. 546FLR-SFP+ بر پایه کنترلر قدرتمند Mellanox ConnectX-3 Pro طراحی شده و دو پورت ۱۰ گیگابیتی SFP+ را در یک ماژول فشرده ارائه می‌دهد که مستقیماً روی اسلات اختصاصی LOM مادربرد نصب می‌شود.

اهمیت راهبردی 546FLR-SFP+ در آن است که برای سناریوهایی بهینه‌سازی شده که عملکرد I/O، ذخیره‌سازی بلوکی و پایگاه داده در آنها حیاتی است و نیاز به حداکثر تراکم ماشین مجازی و مقیاس‌پذیری وجود دارد. آنچه این آداپتور را از رقبا متمایز می‌کند، ترکیب فناوری FlexibleLOM با کنترلر ConnectX-3 Pro است که مجموعه‌ای غنی از فناوری‌های Offloading از جمله تونل‌سازی شبکه Overlay، ذخیره‌سازی و RDMA over Converged Ethernet (RoCE) را ارائه می‌دهد و کارایی میزبان و عملکرد مجازی‌سازی را افزایش می‌دهد. این آداپتور که امروزه با قیمت‌های بسیار رقابتی در بازار استوک (حدود ۴۵ یورو) یافت می‌شود، یک راه‌حل فوق‌العاده مقرون‌به‌صرفه برای ارتقای شبکه سرورهای ProLiant Gen9 به ۱۰ گیگابیت است.

–

کنترلر و معماری سخت‌افزاری: قلب تپنده ConnectX-3 Pro

در هسته کارت شبکه 546FLR-SFP+، کنترلر Mellanox ConnectX-3 Pro (با شناسه سخت‌افزاری MT27520) قرار دارد که یکی از پیشرفته‌ترین پردازنده‌های شبکه در نسل خود محسوب می‌شود. این کنترلر با ۱۲۸ مگابایت حافظه onboard و پشتیبانی از گذرگاه PCI Express 3.0 با ۸ لاین (x8)، پهنای باند کافی—حدود ۸ گیگابایت بر ثانیه در هر جهت—برای پشتیبانی هم‌زمان از دو پورت ۱۰ گیگابیتی SFP+ با توان عملیاتی کامل را فراهم می‌کند. این پهنای باند تضمین می‌دهد که حتی در اوج بار ترافیکی، هیچ گلوگاهی در سطح گذرگاه PCIe ایجاد نشود.

هر یک از دو پورت SFP+ این آداپتور در حالت تمام‌دوپلکس (Full-Duplex)، سرعت ۲۰ گیگابیت بر ثانیه را در هر جهت فراهم می‌کند و مجموع پهنای باند تجمعی دوطرفه آن به ۴۰ گیگابیت بر ثانیه می‌رسد. مصرف برق این آداپتور به لطف معماری کم‌مصرف ConnectX-3 Pro، تنها ۶.۲۷ وات (Typical) است که آن را به یکی از کم‌مصرف‌ترین کارت‌های شبکه ۱۰ گیگابیتی در کلاس خود تبدیل کرده است. این آداپتور از فرم‌فاکتور FlexibleLOM بهره می‌برد و ابعاد آن ۵.۷۱ × ۲۴.۱۳ × ۱۹.۰۵ سانتی‌متر با وزن ۴۵۰ گرم است.

–

فناوری FlexibleLOM: مزیتی انحصاری در طراحی سرورهای HPE

مهم‌ترین وجه تمایز کارت شبکه 546FLR-SFP+، استفاده از فرم‌فاکتور FlexibleLOM است. این فناوری یک اسلات اختصاصی روی مادربرد سرورهای HPE ProLiant فراهم می‌کند که به طور ویژه برای کارت‌های شبکه طراحی شده است. برخلاف کارت‌های PCIe استاندارد که اسلات‌های توسعه را اشغال می‌کنند، 546FLR-SFP+ مستقیماً روی مادربرد نصب می‌شود و تمامی اسلات‌های PCIe را برای سایر کارت‌های توسعه مانند GPUها، کنترلرهای RAID و کارت‌های حافظه NVMe آزاد نگه می‌دارد. این طراحی ماژولار به مدیران شبکه امکان می‌دهد تا بدون نگرانی از محدودیت فضای فیزیکی در شاسی‌های 1U و 2U، زیرساخت شبکه خود را به ۱۰ گیگابیت ارتقا دهند.

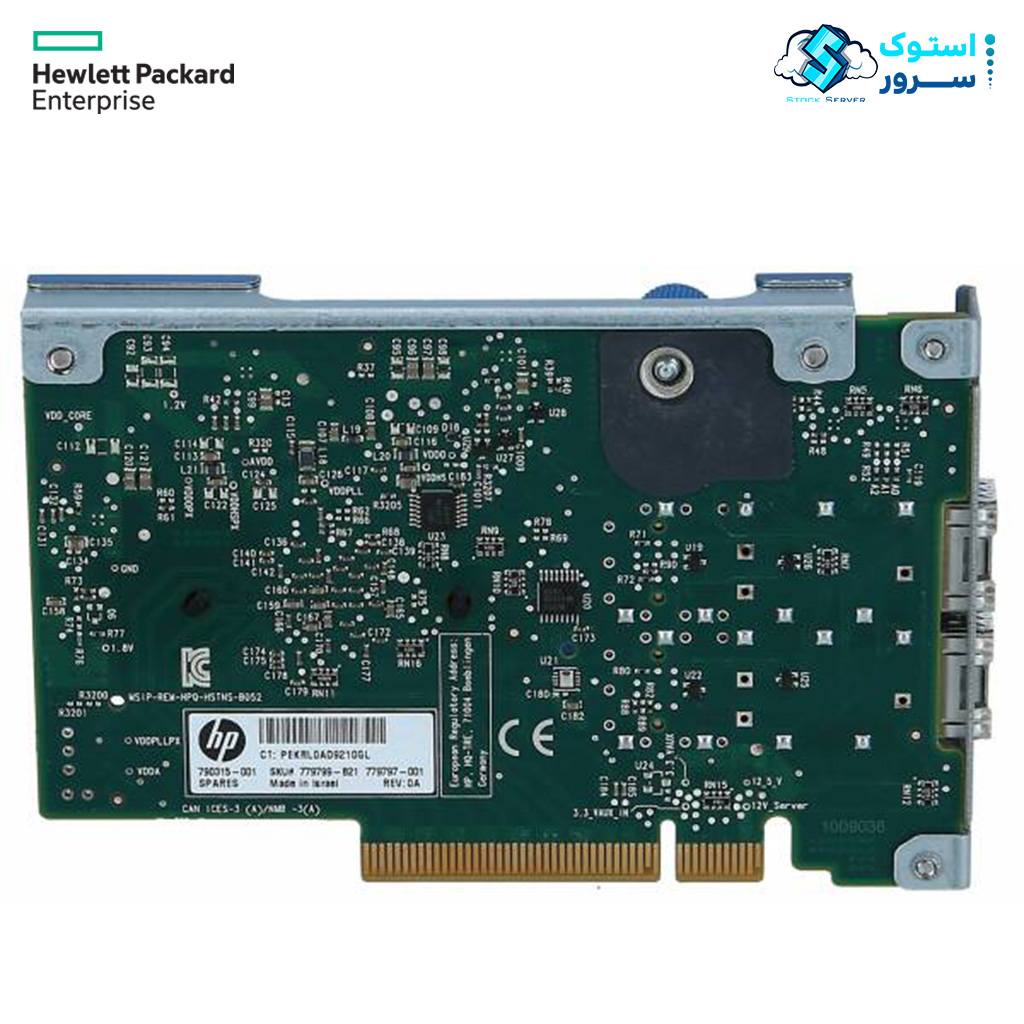

نکته جالب توجه این است که 546FLR-SFP+ از نوع FlexibleLOM است و به یک اسلات x8 PCI Express 3.0 نیاز دارد، اما با اسلات‌های x4 نیز سازگار است. این آداپتور در مستندات HPE به عنوان یک آداپتور “Extended SKU” طبقه‌بندی شده که برای مشتریانی با بارهای کاری خاص که به حداکثر عملکرد یا ارزش نیاز دارند، طراحی شده است. پارت نامبر 779799-B21 شماره Option اصلی این محصول است، در حالی که شماره 790315-001 به عنوان Spare Part (قطعه یدکی) شناخته می‌شود.

–

قابلیت‌های پیشرفته و موتورهای تخلیه بار سخت‌افزاری Offloading

مهم‌ترین نقطه قوت 546FLR-SFP+، مجموعه قدرتمند موتورهای Offloading سخت‌افزاری آن است که با انتقال پردازش‌های سنگین شبکه از CPU به سخت‌افزار کارت، عملکرد کلی سرور را به‌طور چشمگیری بهبود می‌بخشد. این قابلیت‌ها را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

RDMA over Converged Ethernet (RoCE)

فناوری دسترسی مستقیم به حافظه از راه دور (RDMA) روی اترنت هم‌گرا، یکی از مهم‌ترین ویژگی‌های 546FLR-SFP+ است که امکان انتقال داده با تأخیر بسیار پایین (Ultra-Low Latency) و مصرف CPU حداقلی را فراهم می‌کند. این قابلیت که از SMB Direct در محیط‌های مایکروسافت پشتیبانی می‌کند، برای پایگاه‌های داده SQL Server، سرویس‌های فایل و محیط‌های Hyper-V حیاتی است.

VXLAN و NVGRE Hardware Offload

546FLR-SFP+ عملیات encapsulation و decapsulation بسته‌های VXLAN و NVGRE را به جای CPU، مستقیماً روی سخت‌افزار کارت انجام می‌دهد. این ویژگی برای شبکه‌های Overlay در VMware NSX و Microsoft Hyper-V Network Virtualization حیاتی است و کارایی CPU را به میزان قابل توجهی بهبود می‌بخشد.

SR-IOV و مجازی‌سازی پیشرفته

پشتیبانی از Single Root I/O Virtualization به هر ماشین مجازی امکان می‌دهد تا مستقیماً و با حداقل سربار به منابع سخت‌افزاری آداپتور دسترسی پیدا کند. این قابلیت با حذف گلوگاه‌های لایه Hypervisor، تأخیر شبکه را کاهش داده و کارایی را به سطح نزدیک به سخت‌افزار واقعی (Near-Native Performance) می‌رساند.

VMware NetQueue و Microsoft VMQ

546FLR-SFP+ از فناوری‌های استاندارد صف‌بندی مجازی VMware و مایکروسافت پشتیبانی می‌کند و با توزیع هوشمند ترافیک شبکه بین هسته‌های CPU، عملکرد را در محیط‌های ESXi و Hyper-V بهبود می‌بخشد.

Jumbo Frames و Receive Side Scaling (RSS)

پشتیبانی از فریم‌های بزرگ (Jumbo Frames) سربار پردازشی را در انتقال فایل‌های حجیم کاهش داده و فناوری RSS نیز با توزیع هوشمند بار پردازشی بسته‌های دریافتی میان چندین هسته CPU، از ایجاد گلوگاه در سیستم‌های چندپردازنده‌ای جلوگیری می‌کند.

IPv4/IPv6 و Quality of Service (QoS)

پشتیبانی کامل از هر دو پروتکل IPv4 و IPv6، این آداپتور را برای شبکه‌های مدرن و مهاجرت به نسل جدید پروتکل اینترنت آماده می‌سازد. همچنین قابلیت QoS امکان اولویت‌بندی هوشمند ترافیک و تضمین پهنای باند برای برنامه‌های کاربردی حیاتی را فراهم می‌کند.

–

استانداردهای شبکه و سازگاری صنعتی

546FLR-SFP+ از مجموعه کاملی از استانداردهای IEEE پشتیبانی می‌کند که استقرار آن را در پیچیده‌ترین معماری‌های شبکه‌ای تضمین می‌کند: IEEE 802.3ae (10 Gigabit Ethernet)، 802.1Q (VLAN Tagging)، 802.3x (Flow Control)، 802.1p (QoS)، 802.3ad/LACP (Link Aggregation)، 802.1AB/LLDP (Link Layer Discovery Protocol)، و استانداردهای پیشرفته Data Center Bridging شامل 802.1Qbg و 802.1Qbb (Priority-based Flow Control) و 802.1Qaz (Enhanced Transmission Selection). استانداردهای DCB به ویژه برای ایجاد شبکه‌های Lossless Ethernet که برای ترافیک ذخیره‌سازی iSCSI و RoCE ضروری هستند، اهمیت دارند.

این آداپتور همچنین از PXE Boot (Preboot eXecution Environment) و UEFI Boot پشتیبانی می‌کند و امکان راه‌اندازی سرور از طریق شبکه و نصب سیستم‌عامل بدون نیاز به رسانه‌های فیزیکی را فراهم می‌سازد. پشتیبانی از بیش از ۸ میلیون بسته کوچک در ثانیه، این آداپتور را برای برنامه‌های کاربردی وب/موبایل، پیام‌رسانی و رسانه‌های اجتماعی ایده‌آل می‌سازد.

–

سازگاری گسترده با سرورهای HPE ProLiant و سیستم‌عامل‌ها

یکی از نقاط قوت 546FLR-SFP+، دامنه سازگاری فوق‌العاده گسترده آن با خانواده‌های مختلف سرورهای HPE ProLiant است. این آداپتور با سرورهای رک‌مونت DL20 Gen9، DL60 Gen9، DL80 Gen9، DL120 Gen9، DL160 Gen9، DL180 Gen9، DL360 Gen9، DL380 Gen9، DL560 Gen9، DL580 Gen8/Gen9، سرورهای تاور ML110 Gen9، ML150 Gen9، ML350 Gen9، خانواده Apollo 4200 Gen9، Apollo 4520 Gen9، Apollo 6000 Gen9 و Apollo 2000 Gen9 (شامل XL170r/XL190r/XL230a)، و سیستم‌های ذخیره‌سازی StoreEasy 1450، 1850 و 3850 سازگار است.

از نظر نرم‌افزاری، 546FLR-SFP+ با طیف وسیعی از سیستم‌عامل‌ها سازگار است: Microsoft Windows Server 2012/R2 و 2008 R2 SP1، Red Hat Enterprise Linux 6.5/6.6/7.0، SUSE Linux Enterprise Server 11 SP3/12، VMware ESXi 5.1 U3/5.5 U2، و Citrix XenServer 6.5. این آداپتور همچنین با توزیع‌های مدرن لینوکس از طریق درایورهای Mellanox ConnectX-3 Pro سازگار است.

–

کاربردها و سناریوهای استقرار

کارت شبکه 546FLR-SFP+ در طیف گسترده‌ای از سناریوهای سازمانی و مراکز داده به کار گرفته می‌شود: محیط‌های مجازی‌سازی متراکم که نیاز به SR-IOV و VMware NetQueue/Microsoft VMQ برای حداکثر کارایی ماشین‌های مجازی دارند؛ کلاسترهای پایگاه داده که پهنای باند ۴۰ گیگابیت بر ثانیه و فناوری RoCE می‌تواند زمان پاسخگویی را کاهش دهد؛ ذخیره‌سازی بلوکی تحت شبکه iSCSI که از استانداردهای DCB برای شبکه Lossless Ethernet بهره می‌برد؛ شبکه‌های Overlay مبتنی بر VMware NSX و Hyper-V Network Virtualization که قابلیت VXLAN و NVGRE Hardware Offload را ضروری می‌سازند؛ و دیتاسنترهای نرم‌افزارمحور (SDN) و NFV که نیاز به پردازش بیش از ۸ میلیون بسته کوچک در ثانیه دارند. 546FLR-SFP+ در تمامی این سناریوها یک راه‌حل قدرتمند، کم‌مصرف و فوق‌العاده مقرون‌به‌صرفه برای ارتقای شبکه سرورهای ProLiant Gen8 و Gen9 از ۱ گیگابیت به ۱۰ گیگابیت محسوب می‌شود.

–

مدیریت هوشمند انرژی و طراحی حرارتی بهینه

کارت شبکه 546FLR-SFP+ با مصرف برق Typical تنها ۶.۲۷ وات، یکی از کم‌مصرف‌ترین آداپتورهای ۱۰ گیگابیتی دو پورته در کلاس خود محسوب می‌شود. این مصرف پایین انرژی، نتیجه مستقیم معماری پیشرفته و کم‌مصرف کنترلر Mellanox ConnectX-3 Pro است و در مقیاس یک دیتاسنتر با صدها سرور، مستقیماً به کاهش هزینه‌های برق و سرمایش منجر می‌شود. این آداپتور با طراحی بدون فن (Fanless) و تکیه بر جریان هوای داخلی سرور برای خنک‌سازی، ضمن حذف قطعات متحرک و افزایش قابلیت اطمینان، به کاهش نویز کلی سیستم نیز کمک می‌کند. فرم‌فاکتور FlexibleLOM با نصب عمودی و فشرده خود، جریان هوای بهینه‌تری را در اطراف کارت ایجاد کرده و به خنک‌سازی غیرفعال و مؤثر آن کمک می‌کند.

–

سوالات متداول

–

نتیجه‌گیری نهایی: چرا 546FLR-SFP+ یک انتخاب هوشمندانه است؟

کارت شبکه HPE Ethernet 10Gb 2-Port 546FLR-SFP+ Adapter با پارت نامبر 779799-B21، یک راه‌حل پیشرفته، کارآمد و به طرز شگفت‌انگیزی مقرون‌به‌صرفه برای ارتقای شبکه سرورهای ProLiant Gen8 و Gen9 از ۱ گیگابیت به ۱۰ گیگابیت است. این آداپتور موفق می‌شود سه مزیت کلیدی را که معمولاً ناسازگار هستند—یعنی عملکرد بالا، مصرف برق پایین، و قیمت اقتصادی—را در یک بسته واحد جمع کند. کنترلر Mellanox ConnectX-3 Pro با پشتیبانی از RoCE، VXLAN/NVGRE Offload، SR-IOV و پردازش بیش از ۸ میلیون بسته کوچک در ثانیه، عملکرد شبکه‌ای فوق‌العاده‌ای را در کنار مصرف تنها ۶.۲۷ وات ارائه می‌دهد.

مهم‌ترین مزیت رقابتی 546FLR-SFP+ اما چیزی فراتر از اعداد و ارقام فنی است: این آداپتور با قیمت‌های بسیار رقابتی در بازار استوک (حتی تا ۴۵ یورو) در دسترس است و یک راه‌حل فوق‌العاده مقرون‌به‌صرفه برای سازمان‌هایی است که همچنان از سرورهای Gen8 و Gen9 استفاده می‌کنند و به دنبال افزایش پهنای باند شبکه خود هستند. فناوری FlexibleLOM نیز با آزاد نگه داشتن اسلات‌های PCIe برای سایر کارت‌های توسعه، انعطاف‌پذیری بی‌نظیری در پیکربندی سرور فراهم می‌کند. برای دیتاسنترهایی که به دنبال افزایش پهنای باند، کاهش تأخیر، بهینه‌سازی مصرف انرژی و محافظت از سرمایه‌گذاری قبلی خود هستند، کارت شبکه 546FLR-SFP+ یک انتخاب هوشمندانه، استراتژیک و اقتصادی است که می‌تواند جان تازه‌ای به زیرساخت‌های مبتنی بر نسل‌های قبلی ProLiant ببخشد.

–

–
