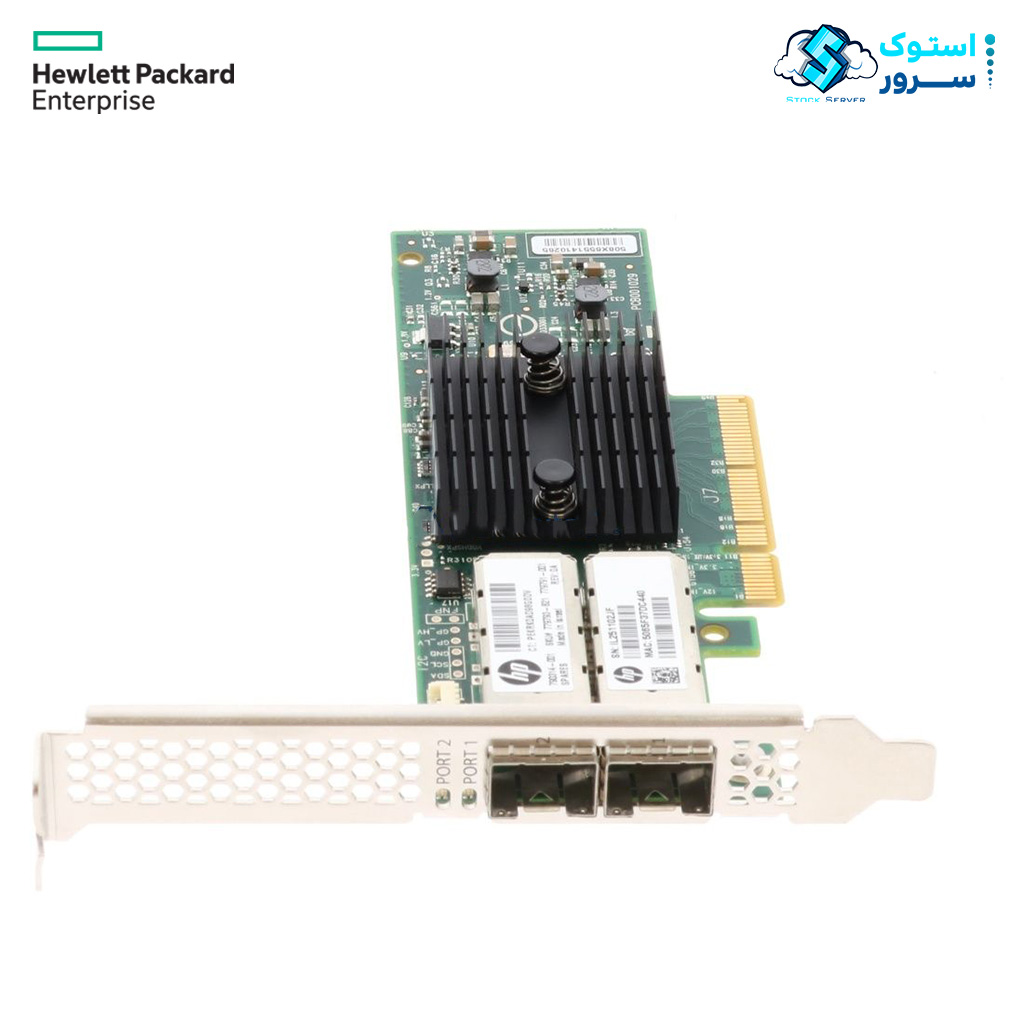

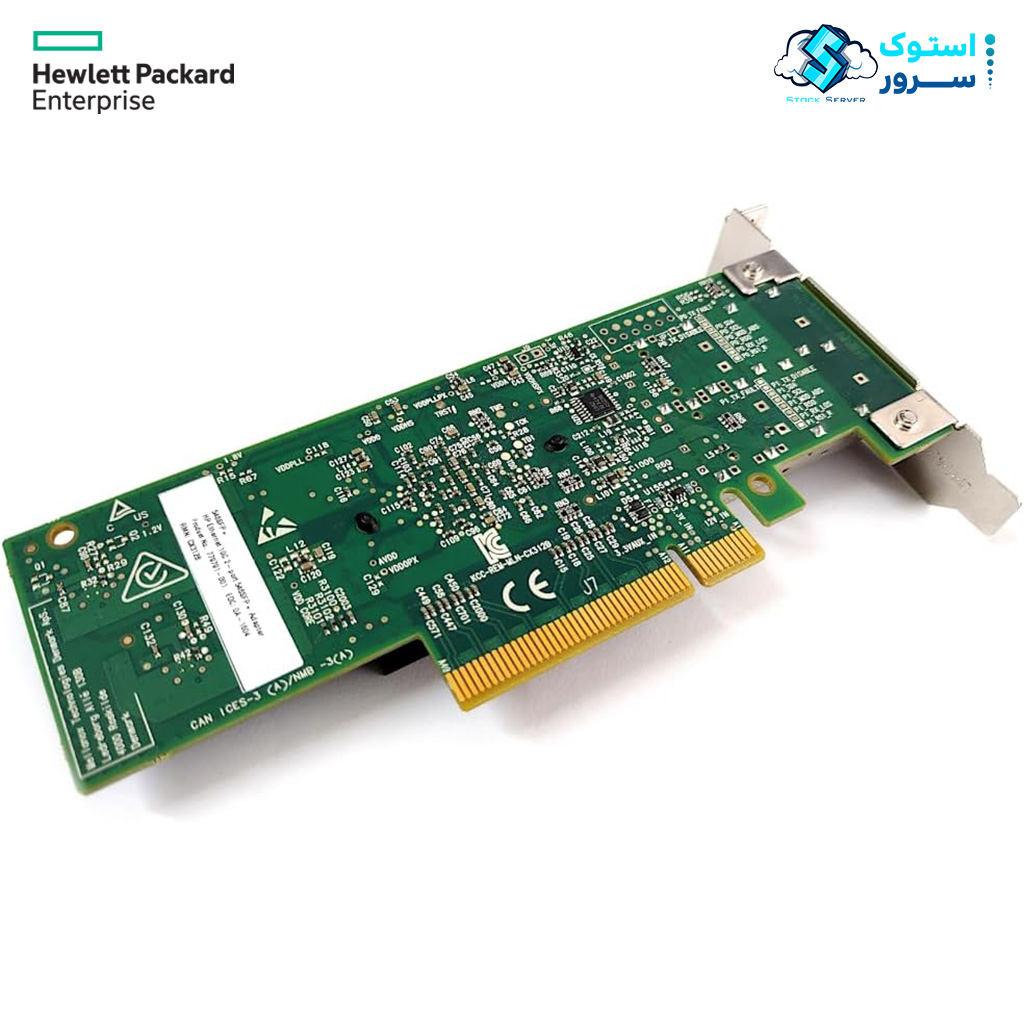

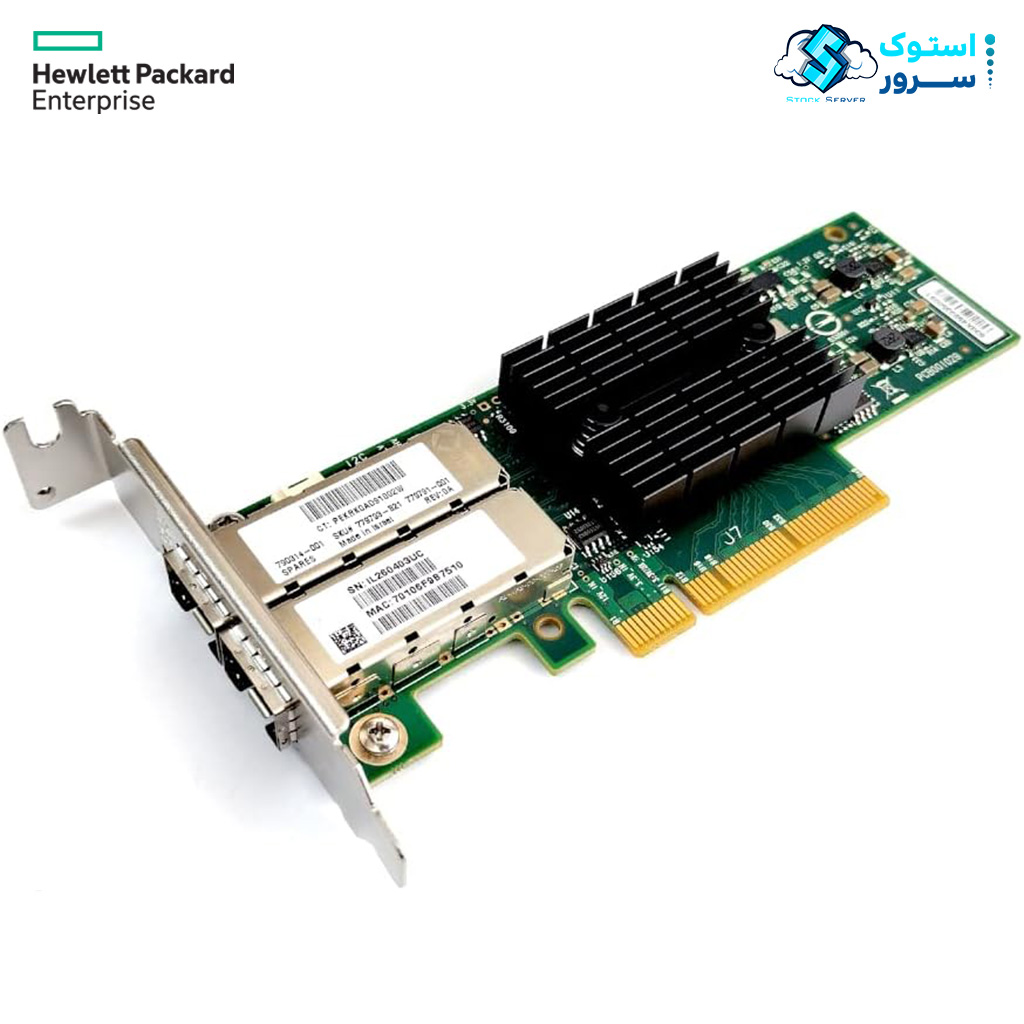

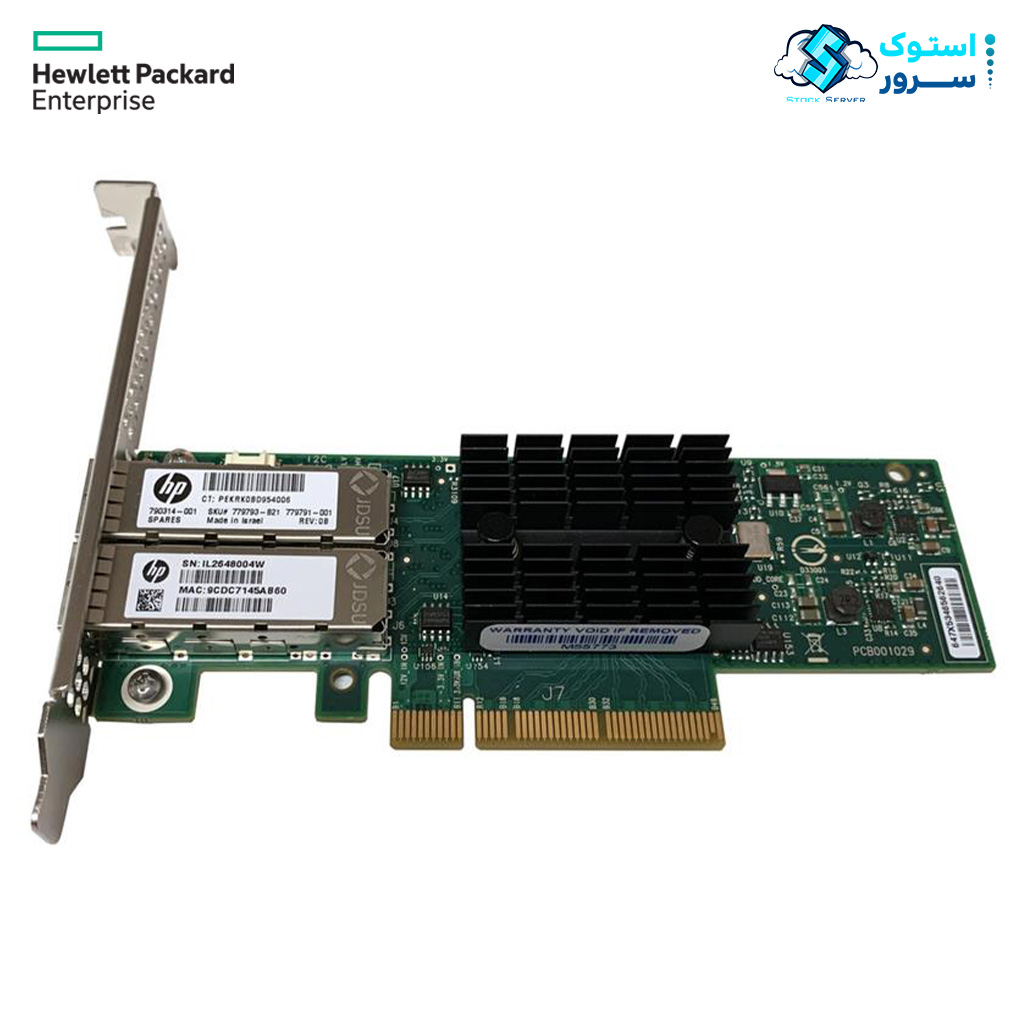

کارت شبکه HPE Ethernet 10Gb 2-port 546SFP+ Adapter 779793-B21

کارت شبکه HPE Ethernet 10Gb 2-Port 546SFP+ Adapter (779793-B21)

–

مقدمه: زیرساخت شبکه در عصر کلان‌داده و ابر

تحول دیجیتال با شتابی بی‌سابقه در حال بازتعریف زیرساخت‌های فناوری اطلاعات است و در این میان، شبکه به‌عنوان شاهرگ حیاتی اتصال منابع، نقشی محوری ایفا می‌کند. با ظهور برنامه‌های کاربردی دادهمحور، مجازی‌سازی سنگین، رایانش ابری و تحلیل‌های بلادرنگ، نیاز به کارت‌های شبکه‌ای که فراتر از انتقال ساده بسته‌ها عمل کنند، به یک ضرورت راهبردی تبدیل شده است. کارت شبکه HPE Ethernet 10Gb 2-Port 546SFP+ Adapter با شماره قطعه 779793-B21، پاسخی مهندسی‌شده به این نیاز است؛ آداپتوری که با بهره‌گیری از نسل جدید کنترلرهای Mellanox ConnectX-3 Pro، نه‌تنها پهنای باند ۱۰ گیگابیتی را فراهم می‌کند، بلکه با تخلیه بار پردازشی از روی CPU، کارایی سیستم را در پیچیده‌ترین سناریوهای دیتاسنتری به حداکثر می‌رساند.

این آداپتور که توسط شرکت Hewlett Packard Enterprise برای خانواده سرورهای ProLiant Gen9 طراحی و عرضه شده، به‌طور ویژه برای کاربردهایی که عملکرد I/O، ذخیره‌سازی بلوکی و پایگاه داده در آنها حیاتی است و نیاز به حداکثر تراکم ماشین مجازی و مقیاس‌پذیری وجود دارد، بهینه‌سازی شده است. 546SFP+ با ارائه دو پورت ۱۰ گیگابیتی SFP+ و پهنای باند تجمعی ۴۰ گیگابیت بر ثانیه، پلی مستحکم میان زیرساخت‌های فعلی و نیازهای آتی سازمان‌ها ایجاد می‌کند. طراحی کم‌مصرف و بهینه این آداپتور، آن را به گزینه‌ای ایده‌آل برای مراکز داده مدرن، محیط‌های ابری و کلاسترهای محاسباتی با چگالی بالا تبدیل کرده است.

–

کنترلر و معماری سخت‌افزاری: قلب تپنده ConnectX-3 Pro

در هسته کارت شبکه 546SFP+، کنترلر قدرتمند Mellanox ConnectX-3 Pro قرار دارد؛ نسل پیشرفته‌ای از پردازنده‌های شبکه که مرزهای عملکرد در دیتاسنتر را جابه‌جا کرده است. این کنترلر که بر پایه فناوری ساخت پیشرفته طراحی شده، از گذرگاه PCI Express 3.0 با ۸ لاین (x8) بهره می‌برد و پهنای باند کافی—حدود ۸ گیگابایت بر ثانیه در هر جهت—برای پشتیبانی هم‌زمان از دو پورت ۱۰ گیگابیتی SFP+ با توان عملیاتی کامل را فراهم می‌کند. این پهنای باند تضمین می‌دهد که حتی در اوج بار ترافیکی، هیچ گلوگاهی در سطح گذرگاه PCIe ایجاد نشود و هر دو پورت بتوانند به‌طور هم‌زمان با حداکثر سرعت خود فعالیت کنند.

هر یک از دو پورت SFP+ این آداپتور در حالت تمام‌دوپلکس (Full-Duplex)، سرعت ۲۰ گیگابیت بر ثانیه را در هر جهت فراهم می‌کند و مجموع پهنای باند تجمعی دوطرفه آن به ۴۰ گیگابیت بر ثانیه می‌رسد. کنترلر ConnectX-3 Pro با ۱۲۸ مگابایت حافظه اختصاصی onboard، بافرینگ و پردازش بسته‌ها را بهینه‌سازی کرده و نقش مهمی در حفظ کارایی تحت بارهای ترافیکی سنگین ایفا می‌کند. این کنترلر با پشتیبانی از مجموعه کاملی از استانداردهای IEEE شامل 802.3ae (10 Gigabit Ethernet)، 802.1Q (VLAN Tagging)، 802.3x (Flow Control)، 802.1p (QoS)، 802.3ad/LACP (Link Aggregation)، 802.1AB/LLDP، و همچنین استانداردهای پیشرفته Data Center Bridging مانند 802.1Qbg، 802.1Qbb و 802.1Qaz، برای استقرار در پیچیده‌ترین معماری‌های شبکه‌ای سازمانی و دیتاسنتری آماده است.

ابعاد فیزیکی این آداپتور (۵.۷۱ × ۲۴.۱۳ × ۱۹.۰۵ سانتی‌متر) و وزن تقریبی ۰.۴۵ کیلوگرم، آن را برای نصب آسان در انواع شاسی‌های رک‌مونت 1U و 2U و همچنین سرورهای برج (Tower) مناسب ساخته است. این کارت با هر دو نوع براکت Full-Height (پیش‌فرض) و Low-Profile (نیمه‌ارتفاع) عرضه می‌شود و انعطاف‌پذیری بالایی در نصب فراهم می‌کند. مصرف برق این آداپتور به دلیل معماری کم‌مصرف ConnectX-3 Pro، تنها ۶.۲ وات است که آن را به یکی از کم‌مصرف‌ترین کارت‌های شبکه ۱۰ گیگابیتی دو پورته در کلاس خود تبدیل کرده است.

–

مجازی‌سازی و شبکه‌های نرم‌افزارمحور (SDN/NFV)

کارت شبکه 546SFP+ با بهره‌گیری از کنترلر ConnectX-3 Pro، به مجموعه‌ای از پیشرفته‌ترین قابلیت‌های مجازی‌سازی تجهیز شده که آن را به گزینه‌ای استراتژیک برای دیتاسنترهای نرم‌افزارمحور و شبکه‌های مبتنی بر NFV تبدیل می‌کند. پشتیبانی سخت‌افزاری از VXLAN و NVGRE Offload، پردازش encapsulation و decapsulation بسته‌ها را به جای CPU، مستقیماً روی سخت‌افزار کارت انجام می‌دهد. این ویژگی که برای شبکه‌های Overlay در VMware NSX و Microsoft Hyper-V Network Virtualization حیاتی است، ضمن حفظ کارایی برنامه‌های کاربردی، بار CPU را کاهش داده و مقیاس‌پذیری شبکه‌های مجازی را افزایش می‌دهد.

فناوری SR-IOV (Single Root I/O Virtualization) به ماشین‌های مجازی امکان می‌دهد تا مستقیماً و با حداقل سربار به منابع سخت‌افزاری آداپتور دسترسی پیدا کنند. این قابلیت با حذف گلوگاه‌های لایه Hypervisor، تأخیر شبکه را کاهش داده و کارایی را به سطح نزدیک به سخت‌افزار واقعی (Near-Native Performance) می‌رساند. 546SFP+ همچنین با VMware NetQueue و Microsoft VMQ که از فناوری‌های استاندارد صف‌بندی مجازی هستند، هماهنگی کامل دارد و با توزیع هوشمند ترافیک شبکه بین هسته‌های CPU، عملکرد را در محیط‌های ESXi و Hyper-V بهبود می‌بخشد. قابلیت‌های Data Center Bridging (DCB) با استانداردهای 802.1Qbb (Priority-based Flow Control) و 802.1Qaz (Enhanced Transmission Selection)، شبکه‌های بدون از دست رفتن بسته (Lossless Ethernet) را برای ترافیک ذخیره‌سازی iSCSI و FCoE فراهم می‌کند.

–

قابلیت‌های پیشرفته و موتورهای تخلیه بار سخت‌افزاری Offloading

آنچه 546SFP+ را از یک NIC ساده متمایز می‌کند، مجموعه پیشرفته موتورهای تخلیه بار سخت‌افزاری (Hardware Offloading) آن است که با انتقال پردازش‌های سنگین شبکه از CPU به سخت‌افزار کارت، عملکرد کلی سرور را به‌طور چشمگیری بهبود می‌بخشد. این قابلیت‌ها را می‌توان در شش حوزه کلیدی زیر دسته‌بندی کرد:

–

RDMA over Converged Ethernet (RoCE)

فناوری دسترسی مستقیم به حافظه از راه دور، یکی از مهم‌ترین ویژگی‌های کنترلر ConnectX-3 Pro است که امکان انتقال داده با تأخیر بسیار پایین (Ultra-Low Latency) و مصرف CPU حداقلی را فراهم می‌کند. RoCE با دور زدن لایه‌های نرم‌افزاری و هسته سیستم‌عامل، داده‌ها را مستقیماً بین حافظه سرورهای مختلف جابه‌جا کرده و برای کاربردهای حساس به تأخیر مانند پایگاه‌های داده توزیع‌شده، تحلیل‌های بلادرنگ و سرویس‌های مالی ایده‌آل است. 546SFP+ از هر دو نسخه RoCE v1 و RoCE v2 پشتیبانی می‌کند.

حافظه اختصاصی ۱۲۸ مگابایتی و بافرینگ هوشمند

وجود حافظه اختصاصی onboard روی کنترلر ConnectX-3 Pro، نقش مهمی در مدیریت ترافیک انفجاری (Burst Traffic) و جلوگیری از گم شدن بسته‌ها در شرایط اوج بار ایفا می‌کند. این حافظه به آداپتور امکان می‌دهد تا بدون تحمیل بار اضافی به حافظه اصلی سیستم، بسته‌ها را بافر کرده و به‌صورت بهینه پردازش کند.

IPv4/IPv6 Support و Quality of Service (QoS)

پشتیبانی کامل از هر دو پروتکل IPv4 و IPv6، این آداپتور را برای شبکه‌های مدرن و مهاجرت به نسل جدید پروتکل اینترنت آماده می‌سازد. همچنین قابلیت QoS امکان اولویت‌بندی هوشمند ترافیک و تضمین پهنای باند برای برنامه‌های کاربردی حیاتی را فراهم می‌کند.

Large Send Offload (LSO) و TCP Segmentation Offload (TSO)

فناوری LSO امکان ارسال بسته‌های بزرگ را بدون نیاز به تقسیم‌بندی توسط CPU فراهم کرده و TSO نیز قطعه‌قطعه‌سازی بسته‌های TCP را مستقیماً روی سخت‌افزار کارت انجام می‌دهد. این دو قابلیت در کنار TCP/IP Checksum Offloading، بار پردازشی CPU را به میزان قابل توجهی کاهش داده و کارایی را در انتقال فایل‌های حجیم و ترافیک ذخیره‌سازی تحت شبکه بهبود می‌بخشند.

RDMA over Converged Ethernet (RoCE)

فناوری دسترسی مستقیم به حافظه از راه دور، یکی از مهم‌ترین ویژگی‌های کنترلر ConnectX-3 Pro است که امکان انتقال داده با تأخیر بسیار پایین (Ultra-Low Latency) و مصرف CPU حداقلی را فراهم می‌کند. RoCE با دور زدن لایه‌های نرم‌افزاری و هسته سیستم‌عامل، داده‌ها را مستقیماً بین حافظه سرورهای مختلف جابه‌جا کرده و برای کاربردهای حساس به تأخیر مانند پایگاه‌های داده توزیع‌شده، تحلیل‌های بلادرنگ و سرویس‌های مالی ایده‌آل است. 546SFP+ از هر دو نسخه RoCE v1 و RoCE v2 پشتیبانی می‌کند.

حافظه اختصاصی ۱۲۸ مگابایتی و بافرینگ هوشمند

وجود حافظه اختصاصی onboard روی کنترلر ConnectX-3 Pro، نقش مهمی در مدیریت ترافیک انفجاری (Burst Traffic) و جلوگیری از گم شدن بسته‌ها در شرایط اوج بار ایفا می‌کند. این حافظه به آداپتور امکان می‌دهد تا بدون تحمیل بار اضافی به حافظه اصلی سیستم، بسته‌ها را بافر کرده و به‌صورت بهینه پردازش کند.

–

سازگاری گسترده با اکوسیستم HPE ProLiant

کارت شبکه 546SFP+ با پارت نامبر 779793-B21، دامنه سازگاری گسترده‌ای با سرورهای HPE ProLiant دارد. بر اساس مستندات رسمی، این آداپتور با سرورهای زیر کاملاً سازگار است:

پارت نامبرهای جایگزین شامل 779791-001 و 790314-001 نیز برای این آداپتور وجود دارد.

این آداپتور با سیستم‌عامل‌های متنوعی از جمله Microsoft Windows Server 2012/2012 R2/2008 R2 SP1، Red Hat Enterprise Linux 6.5/6.6/7.0، SUSE Linux Enterprise Server 11 SP3/12، VMware ESXi 5.1 Update 2/5.5 Update 1، Citrix XenServer 6.5 و FreeBSD 9/10 سازگار است. پشتیبانی از PXE Boot امکان راه‌اندازی سرور از طریق شبکه و نصب سیستم‌عامل بدون نیاز به رسانه‌های فیزیکی را فراهم می‌کند. LEDهای نصب‌شده بر روی براکت نیز نمایش لحظه‌ای وضعیت لینک (LINK) و فعالیت شبکه (ACTIVITY) را به همراه نمایش سرعت لینک (سبز برای ۱۰ گیگابیت و زرد برای ۱ گیگابیت) ارائه می‌دهند که عیب‌یابی مشکلات شبکه را بسیار ساده‌تر می‌کند.

–

کارایی و عملکرد شبکه‌ای بی‌نظیر

546SFP+ با تکیه بر فناوری‌های پیشرفته ConnectX-3 Pro، عملکرد شبکه‌ای فوق‌العاده‌ای را در کاربردهای حیاتی سازمانی ارائه می‌دهد. توان عملیاتی تجمعی ۴۰ گیگابیت بر ثانیه این آداپتور، آن را به گزینه‌ای ایده‌آل برای کلاسترهای پایگاه داده، ذخیره‌سازی بلوکی تحت شبکه و محیط‌های مجازی‌سازی با تراکم بالا تبدیل کرده است. پشتیبانی از Jumbo Frames با اندازه فریم‌های بزرگ، سربار پردازشی را در انتقال فایل‌های حجیم کاهش داده و سرعت عملی انتقال داده را افزایش می‌دهد. فناوری RoCE نیز با دور زدن لایه‌های نرم‌افزاری، انتقال داده با تأخیر بسیار پایین (Ultra-Low Latency) را برای کاربردهای حساس فراهم می‌کند و به 546SFP+ امکان می‌دهد تا در سناریوهایی مانند تحلیل‌های مالی بلادرنگ و کلاسترهای پایگاه داده توزیع‌شده، عملکردی استثنایی از خود نشان دهد.

–

مدیریت هوشمند انرژی و طراحی حرارتی

کارت شبکه 546SFP+ با مصرف برق تنها ۶.۲ وات در بار کامل، یکی از کم‌مصرف‌ترین آداپتورهای ۱۰ گیگابیتی دو پورته در کلاس خود محسوب می‌شود و این مصرف پایین انرژی، نتیجه مستقیم معماری پیشرفته و بهینه کنترلر Mellanox ConnectX-3 Pro است. این آداپتور با طراحی بدون فن (Fanless Design) و تکیه بر جریان هوای داخلی سرور برای خنک‌سازی، ضمن حذف قطعات متحرک و افزایش قابلیت اطمینان، به کاهش نویز کلی سیستم نیز کمک می‌کند. محدوده دمای عملیاتی مناسب و رطوبت نسبی ۵ تا ۹۵ درصد (غیرمتراکم)، استقرار آن را در شرایط متنوع دیتاسنتری ممکن می‌سازد. ابعاد فشرده (۵.۷۱ × ۲۴.۱۳ × ۱۹.۰۵ سانتی‌متر) و وزن سبک ۰.۴۵ کیلوگرم نیز فشار مکانیکی حداقلی بر اسلات PCIe و مادربرد سرور وارد کرده و ریسک آسیب‌های فیزیکی را کاهش می‌دهد.

–

سوالات متداول

–

نتیجه‌گیری نهایی: 546SFP+، پلی به سوی دیتاسنترهای آینده

کارت شبکه HPE Ethernet 10Gb 2-Port 546SFP+ Adapter با پارت نامبر 779793-B21، یک راه‌حل جامع، کارآمد و آینده‌نگر برای سازمان‌هایی است که به دنبال ارتقای زیرساخت شبکه خود به ۱۰ گیگابیت با کمترین هزینه و بالاترین کارایی هستند. این آداپتور با بهره‌گیری از کنترلر قدرتمند و کم‌مصرف Mellanox ConnectX-3 Pro، دو پورت SFP+ با توان عملیاتی تجمعی ۴۰ گیگابیت بر ثانیه، و مجموعه‌ای بی‌نظیر از قابلیت‌های پیشرفته—از جمله RoCE برای انتقال داده با تأخیر بسیار پایین، VXLAN/NVGRE Offload برای شبکه‌های Overlay، و SR-IOV برای مجازی‌سازی با کارایی بالا—مرزهای یک NIC ساده را درنوردیده و به یک موتور پردازشی هوشمند برای دیتاسنترهای مدرن تبدیل شده است.

مهم‌ترین مزیت رقابتی 546SFP+، ترکیب منحصربه‌فرد فناوری RDMA over Converged Ethernet (RoCE) با مصرف برق تنها ۶.۲ وات است که آن را به گزینه‌ای استراتژیک برای سازمان‌هایی تبدیل می‌کند که با چالش‌های شبکه‌های Overlay، تراکم ماشین‌های مجازی و نیاز به پاسخگویی بلادرنگ روبرو هستند. سازگاری گسترده با نسل‌های مختلف سرورهای HPE ProLiant (از جمله خانواده‌های DL، ML، Apollo و StoreEasy) و پشتیبانی از مجموعه کاملی از سیستم‌عامل‌های سازمانی، انعطاف‌پذیری فوق‌العاده‌ای را برای سازمان‌هایی با زیرساخت‌های ترکیبی فراهم کرده و از سرمایه‌گذاری آنها محافظت می‌کند. برای مدیران شبکه، متخصصان IT و سازمان‌هایی که به دنبال افزایش پهنای باند، کاهش تأخیر، بهینه‌سازی مصرف انرژی و آماده‌سازی زیرساخت خود برای چالش‌های آینده هستند، کارت شبکه 546SFP+ یک انتخاب هوشمندانه، استراتژیک و اقتصادی است که می‌تواند ستون فقرات ارتباطی مطمئنی برای نسل بعدی دیتاسنترها فراهم آورد.

–

–
